Máquina de Dobra de Tubos CNC 38CNC-4A-2S: uma solução de alta eficiência para processamento preciso de tubos

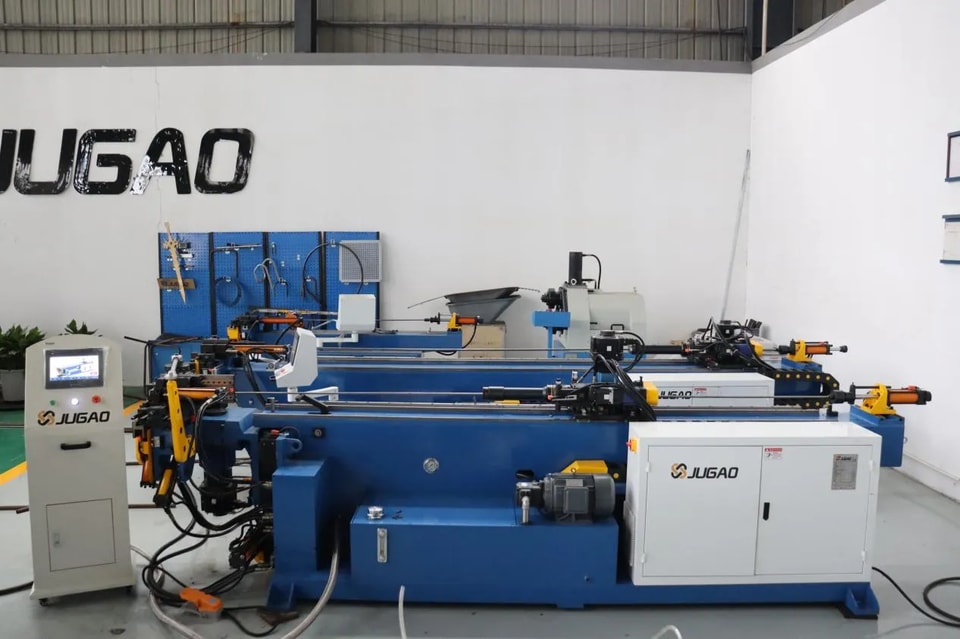

A máquina CNC de curvar tubos 38CNC-4A-2S é um equipamento de alta precisão e totalmente automático, projetado para tubos metálicos com diâmetro de 38 mm ou menos. O “38” em seu nome de modelo representa o diâmetro máximo de dobra, “4A” indica controle de quatro eixos e “2S” significa estrutura de molde de dupla camada. Esta máquina utiliza um sistema de acionamento híbrido, combinando servoacionamento e transmissão hidráulica, equilibrando precisão de controle e força de dobra. É amplamente utilizada na fabricação automotiva, produção de móveis, equipamentos de ginástica e nas indústrias de caldeiras e química.

Principais vantagens tecnológicas

Controle servo de alta precisão:

O eixo de alimentação (Y) e o eixo de giro (B) são acionados por servomotores Mitsubishi ou Yaskawa, do Japão, com precisão de posicionamento de ±0,1 mm; o eixo de dobra do tubo (C) é acionado por um sistema hidráulico totalmente controlado digitalmente, com precisão de ângulo de ±0,1°, garantindo consistência no processamento de conexões tubulares complexas.

Sistema operacional inteligente:

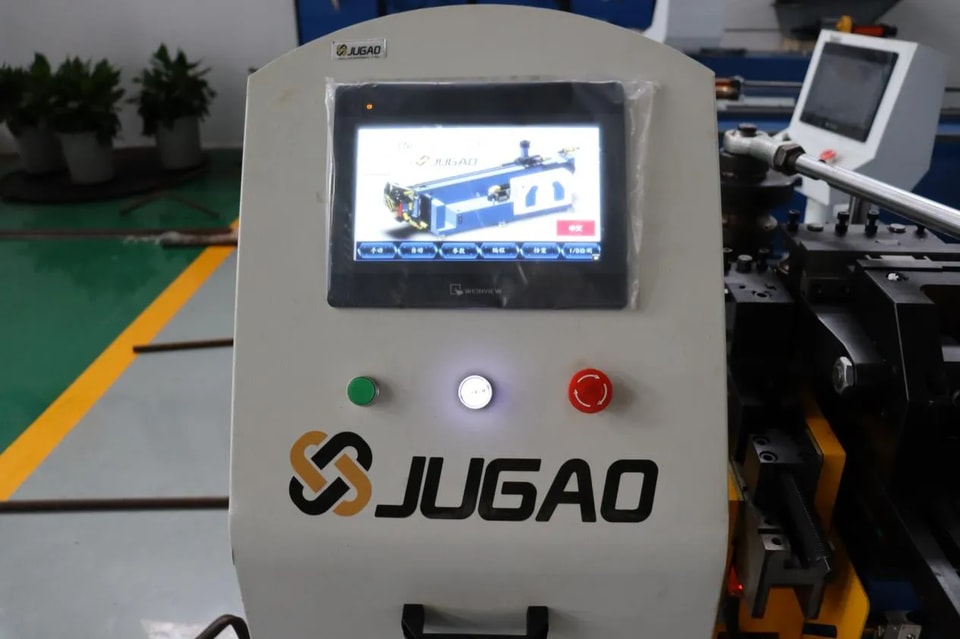

Equipado com tela sensível ao toque colorida de 10 polegadas e sistema de controle PLC, oferece suporte a dois métodos de programação: valores de coordenadas XYZ ou valores de usinagem YBC. O sistema conta com armazenamento de programas (capaz de guardar centenas de conjuntos), memória para falta de energia, diagnóstico automático de falhas e verificação de interferência por simulação 3D, reduzindo significativamente a dificuldade de depuração.

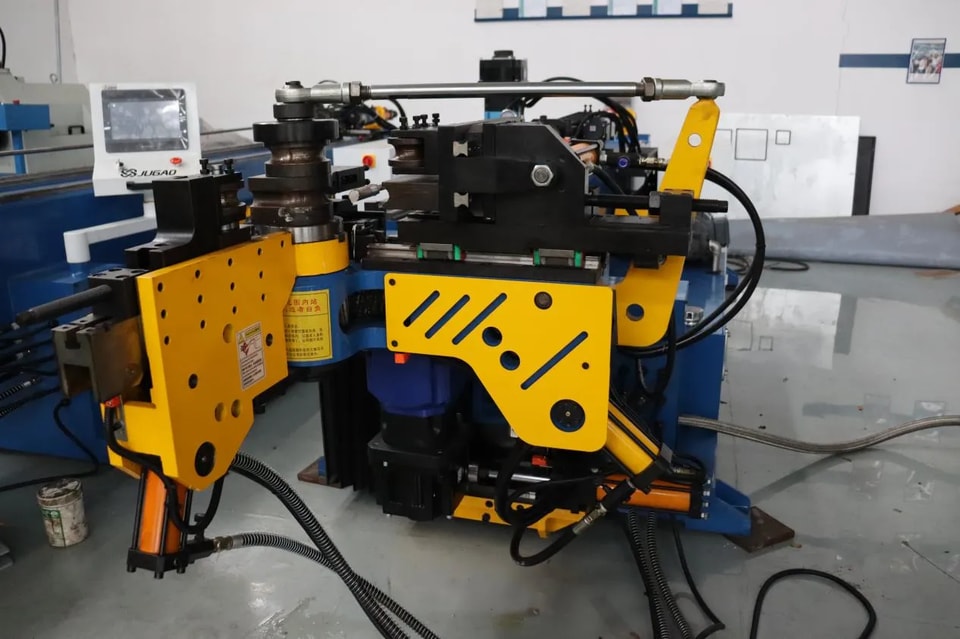

A estrutura de molde de dupla camada permite a instalação simultânea de múltiplos moldes de raio de dobra, possibilitando a troca automática entre dobras de diferentes raios, reduzindo o tempo de troca de molde e aumentando a eficiência de produção em mais de 30%.

A máquina CNC de curvar tubos 38CNC-4A-2S, com excelente relação custo-benefício, precisão de usinagem estável e flexibilidade de produção, tornou-se a escolha ideal para a dobra de tubos de pequeno e médio diâmetro.
