Conhecimentos básicos sobre o molde de dobra

1.Punção superior de dobra

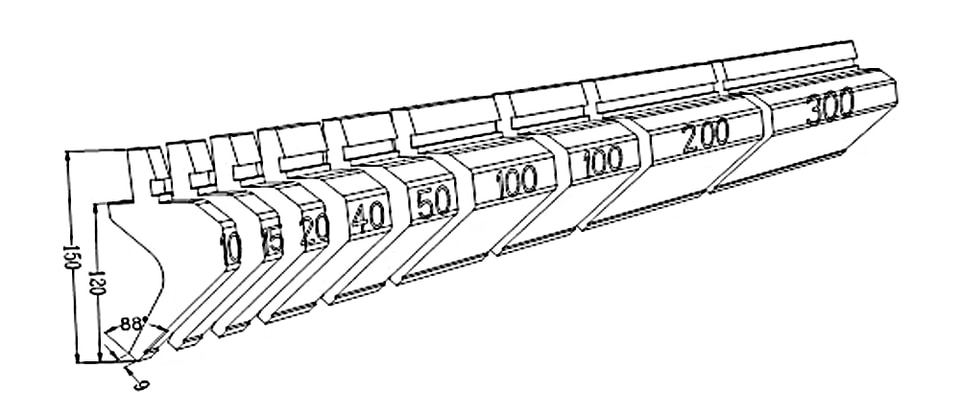

O punção superior também é chamado de faca de dobra. Divide-se em dois tipos: integral e segmentado. O comprimento do punção superior integral é de 415 mm e 835 mm. O comprimento do tipo segmentado é de 10, 15, 20, 40, 50, 100 (orelha esquerda), 100 (orelha direita), 200, 300 (mm); o punção segmentado pode ser combinado em diferentes comprimentos de dobra.

O punção superior divide-se em quatro tipos: faca reta, faca curva, faca de arco e faca especial.

(1) Tipos e características de processamento das facas retas

Adequado para dobrar produtos simétricos, as direções frontal e traseira podem ser evitadas, a espessura da ferramenta é de 6 mm, portanto a abertura de dobra pode ser tão pequena quanto 6 mm.

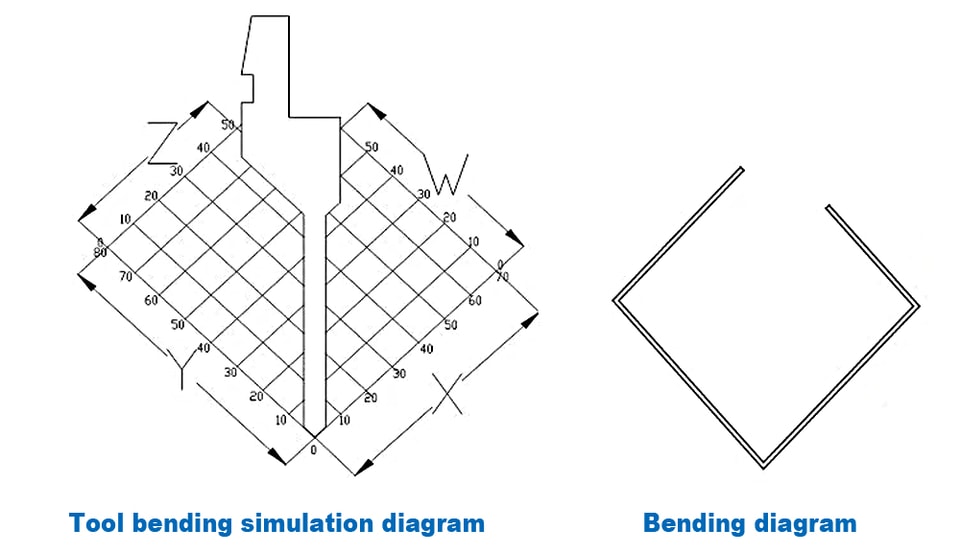

Pelo diagrama de simulação da dobra da ferramenta, pode-se ver que as direções frontal e traseira da ferramenta podem ser evitadas, mas os comprimentos de Z e W são menores que os comprimentos de X e Y. O ângulo da ponta desta ferramenta é de 88 graus, e o raio R da ponta é de 0,2. Além disso, são comuns ferramentas com ângulos de ponta de 30 graus e 45 graus.

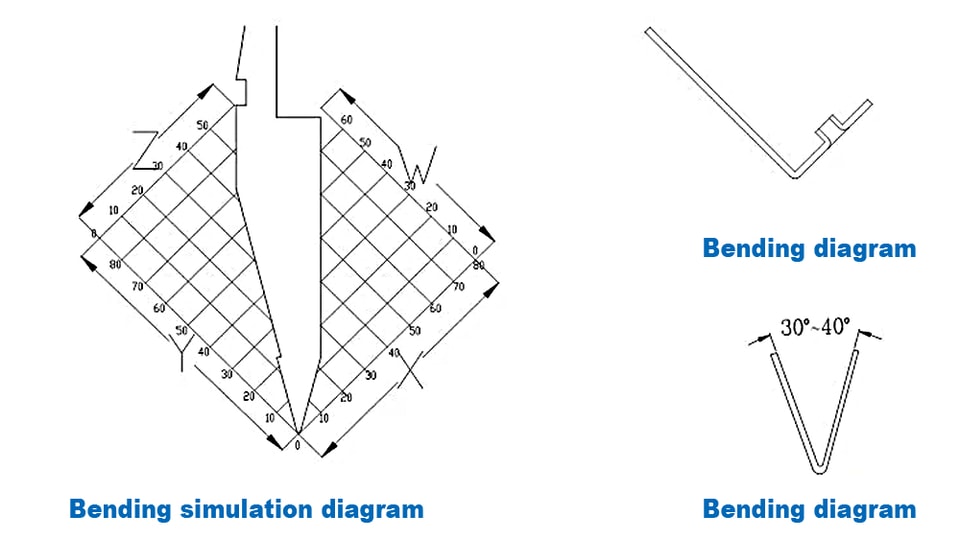

O ângulo da ponta é de 30 graus, e o raio R da ponta é de 0,67, portanto o ângulo de dobra pode ser de 30 a 180 graus. O pequeno ângulo da ponta da ferramenta pode ser usado para evitar furos para botão ou porca, etc. Também pode ser usado como matriz de inserção profunda, e a ferramenta pode evitar a frente e a traseira.

(2) Tipos e características de processamento das facas curvas

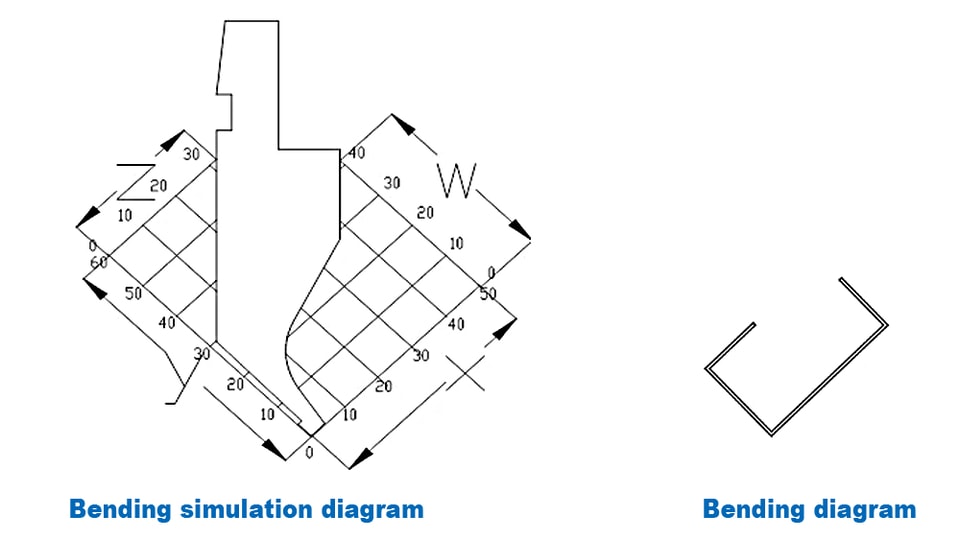

Durante o processo de dobra, a ferramenta utiliza principalmente a folga na direção W. Quando X>15 mm, o efeito de folga torna-se cada vez pior. Quando Y>30, a condição de dobra é atendida; caso contrário, ocorrerá colisão com a parte traseira da faca. Esse tipo de ferramenta é comumente conhecido como faca curva pequena.

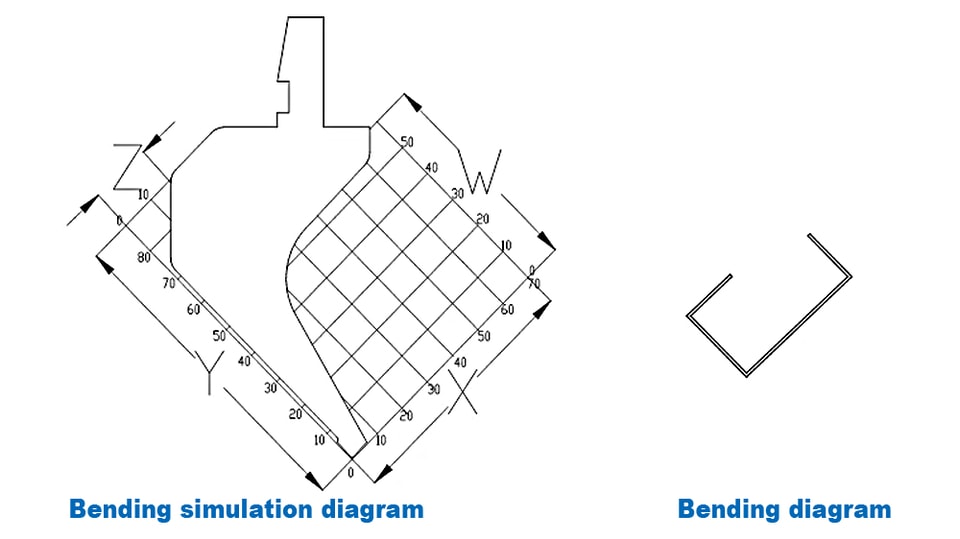

Durante o processo de dobra, a ferramenta utiliza principalmente a folga na direção W. Quando X>25 mm, o efeito de folga torna-se cada vez pior. Quando Y>75, a condição de dobra é atendida; caso contrário, ocorrerá colisão com a parte traseira da faca. Esse tipo de ferramenta é comumente conhecido como faca curva grande.

(3) Tipos e características de processamento dos cortadores de arco

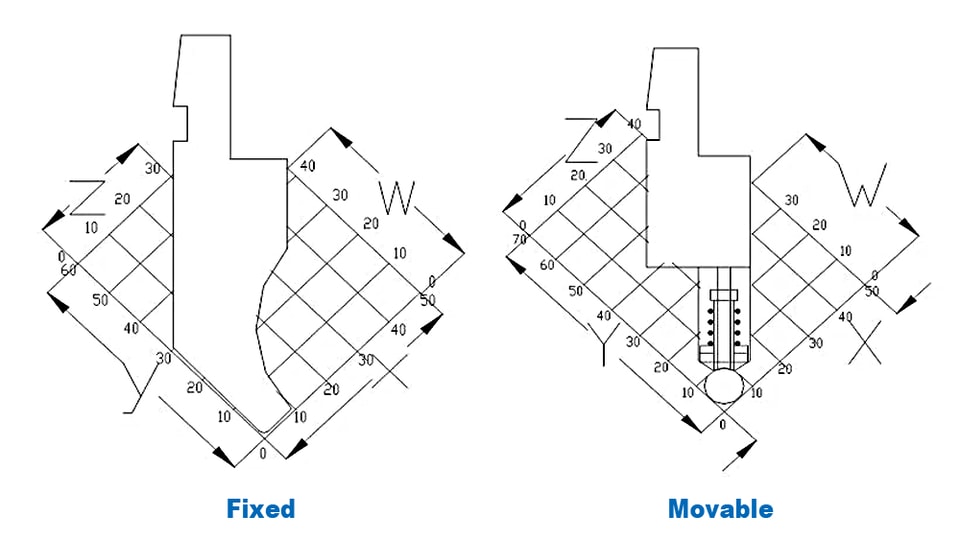

Os cortadores de arco dividem-se em tipos fixos e móveis. Os cortadores de arco atendem a diferentes condições de processamento de dobra em arco por meio da substituição de barras redondas. Quando a dimensão X de um cortador de arco fixo é >10 mm, seu efeito de folga é o mesmo que o de um cortador curvo pequeno. O critério geral de seleção para a ranhura em V da matriz inferior é o diâmetro do arco mais duas espessuras de chapa.

(4) Tipos e características de processamento das ferramentas especiais

As ferramentas especiais da prensa dobradeira incluem matrizes escalonadas, matrizes de aplainamento e alguns punções superiores de dobra com formato especial.

a: As matrizes escalonadas existentes dividem-se em dois tipos: 415 mm e 835 mm. As especificações de tamanho da forma segmentada são consistentes com as especificações da segmentação da ferramenta. A forma de dobra das especificações do desenho de conformação é formada. No entanto, quando a espessura da chapa é maior, como T=2,0, considerando a marcação severa e as limitações da própria matriz, a conformação será difícil.

b: O punção superior da matriz de aplainamento é uma matriz plana, e a matriz inferior pode ser substituída por uma matriz inferior de dobra comum, evitando a ranhura em V. É usada principalmente para métodos de processamento como aplainamento de borda morta e rebitagem de porcas.

2. Matriz inferior de dobra

A matriz inferior da prensa dobradeira inclui matriz inferior de dobra, matriz inferior de inserção, matriz inferior de aplainamento, etc.

(1) Matriz inferior de dobra

A seleção da matriz inferior de dobra da prensa dobradeira baseia-se principalmente na espessura da chapa do produto processado. Atualmente, o padrão de seleção da matriz inferior da empresa Yixin é 6T, usado como padrão para operações no local, salvo circunstâncias especiais. Quando for necessário processar ranhuras V grandes ou pequenas devido a restrições de processamento, o coeficiente de dobra precisa ser ajustado em conformidade.

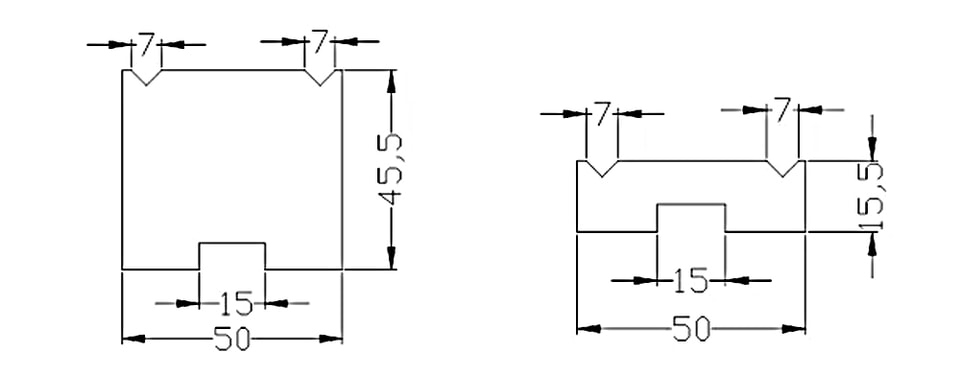

Análise do molde: a figura mostra um tipo de matriz inferior. Os tipos de ranhuras em V incluem principalmente 4V, 6V, 7V, 8V, 10V, 12, 16V, 25V e algumas ferramentas especiais de dobra com ranhura V grande. Esse tipo de matriz inferior de dobra é dividido principalmente em 46 de altura e 26 de altura, de acordo com a altura.

(2) Matriz inferior de profundidade de inserção

Análise do molde: a figura mostra uma das matrizes inferiores de profundidade de inserção. Os tipos de ranhuras em V incluem principalmente 4V, 6V, 8V, 12 e algumas matrizes inferiores especiais de profundidade de inserção. É adequada para dobrar e inserir qualquer ângulo entre 30 e 180 graus.
