Calcule a tonelagem da prensa dobradeira para qualquer peça

Sempre que você precisar dobrar uma nova peça, pense: “Temos tonelagem suficiente para dobrar isso?” Dobragem de chapa metálica significa alterar a estrutura molecular do metal. É necessário fornecer potência suficiente para alcançar a “deformação plástica”. Diferentemente da deformação elástica, esse tipo de deformação é irreversível porque a estrutura molecular se altera. Nossa calculadora de solução de dobra pode ser de grande ajuda ao tentar calcular a tonelagem necessária para dobrar o metal e atingir a deformação plástica.

“Deformação plástica” e “deformação elástica”

Enquanto a DE (deformação elástica) permite que o material retorne à sua forma original, a DP (deformação plástica) significa que algumas das fibras do material tiveram sua estrutura alterada, de modo que ele não retorna totalmente à sua forma original. A DP é basicamente o que queremos obter ao dobrar em uma prensa dobradeira. Às vezes, é difícil perceber a olho nu se a DP foi alcançada.

Tonelagem necessária da máquina de dobra

Ao calcular a tonelagem necessária para dobrar um material, considere: A: taxa de tonelagem, em toneladas/pé ou toneladas/metro. B: comprimento da chapa metálica a ser dobrada.

Exemplo simples:

Precisamos dobrar 1,5 metro de aço macio de ¼.

Vamos usar uma abertura em V de 50 mm (cerca de 2).

Vamos aplicar 85 toneladas... o que significa cerca de 56 toneladas/metro.

Na verdade, essa taxa dobrará o material, mas vamos pensar no seguinte:

1. P) O que aconteceria se alterássemos o comprimento para 3 metros?
2. R) Se continuarmos aplicando 85 toneladas, estaremos aplicando cerca de 28 toneladas/metro... então o material não será dobrado.
3. P) O que aconteceria se alterássemos o comprimento para 0,5 metro?
4. R) Se continuarmos aplicando 85 toneladas, estaremos aplicando cerca de 170 toneladas/metro... o que provavelmente danificará nossas ferramentas e nossa prensa dobradeira.

Mas como determinamos a taxa necessária de tonelada/metro?

A matemática e a engenharia nos forneceram uma equação que podemos usar para encontrar a carga máxima (ou tonelagem).

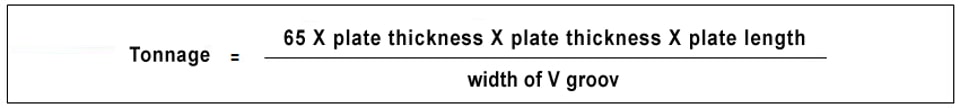

A Fórmula

Tonelagem = (65 x espessura da chapa x espessura da chapa x comprimento da chapa) / largura da canaleta em V

1. Espessura da chapa: quanto maior a espessura da chapa, maior a tonelagem necessária.
2. Comprimento da chapa: quanto maior o comprimento da chapa, maior a tonelagem necessária.
3. Largura da canaleta em V: geralmente de 8 a 10 vezes a espessura da chapa. Quanto maior a abertura em V, menor a tonelagem necessária, mas maior será o raio R da peça dobrada. Pelo contrário, quanto menor a abertura em V, maior a tonelagem necessária, mas menor será o raio R da peça dobrada.
4. 65: coeficiente de dobra. Esse coeficiente é calculado com base na resistência padrão da chapa de carbono de 500 N/mm².

Exemplo:

Tomemos como exemplo uma chapa comum de aço carbono com espessura de 2 mm e comprimento de 2500 mm.

Tonelagem = (65 x 2 x 2 x 2,5)/(2 x 8) = 40,6 TON.

Você pode escolher uma dobradeira de 40 TON/2500 para o processamento.
