Problemas Comuns e Soluções no Processo de Dobra de Chapa Metálica

A dobra de chapas metálicas é um processo comum na fabricação, mas problemas de qualidade frequentemente surgem durante a operação real. Este artigo analisa três problemas típicos — deformação, irregularidade da peça e desgaste da superfície, além de rachaduras e fissuras — e apresenta as soluções correspondentes.

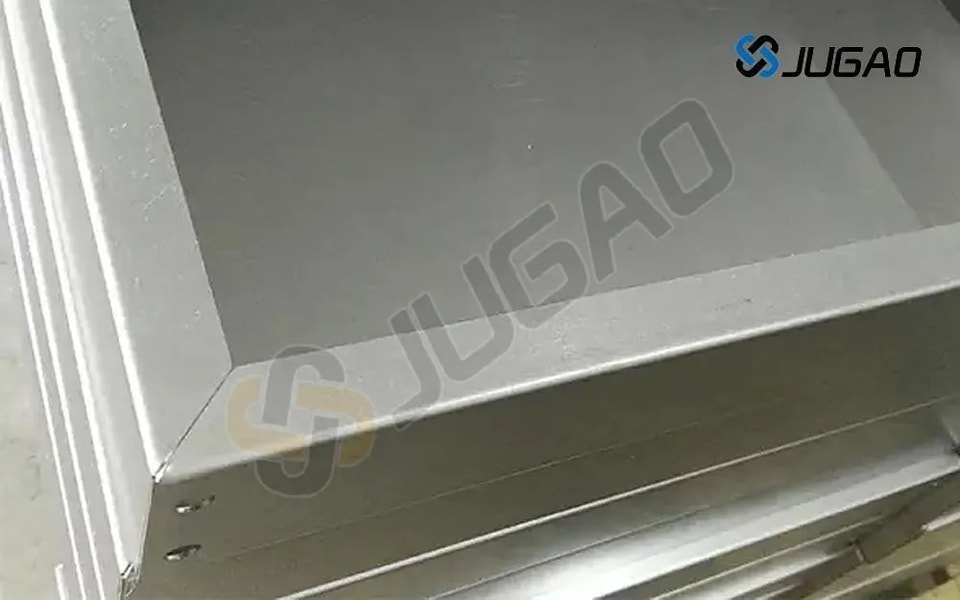

I. Problemas de Deformação

A deformação se manifesta principalmente na posição dos furos, na região próxima à dobra e após a rebitagem. As causas e soluções são as seguintes:

Possíveis Causas:

Atrito excessivo entre o molde e a peça;

Velocidade de operação do equipamento muito alta, com a velocidade de deformação excedendo a velocidade de ajuste do operador para a peça;

Distribuição desigual de tensão na superfície da peça ou irregularidade inerente;

Alinhamento incorreto dos furos ou processo de rebitagem inadequado.

Soluções:

Aumente a pressão da placa ejetora ou faça uma textura na superfície da placa ejetora para aumentar o atrito e evitar o deslocamento da peça durante a dobra;

Reduza a velocidade de operação do equipamento ou aumente o ritmo de suporte e ajuste da peça pelo operador;

Reajuste a distribuição da força, ampliando a faixa de força na superfície inferior e reduzindo a pressão local na superfície superior, ou certifique-se de que a peça esteja colocada de forma plana;

Otimize o processo de rebitagem, melhore o método de rebitagem ou ajuste a posição dos furos.

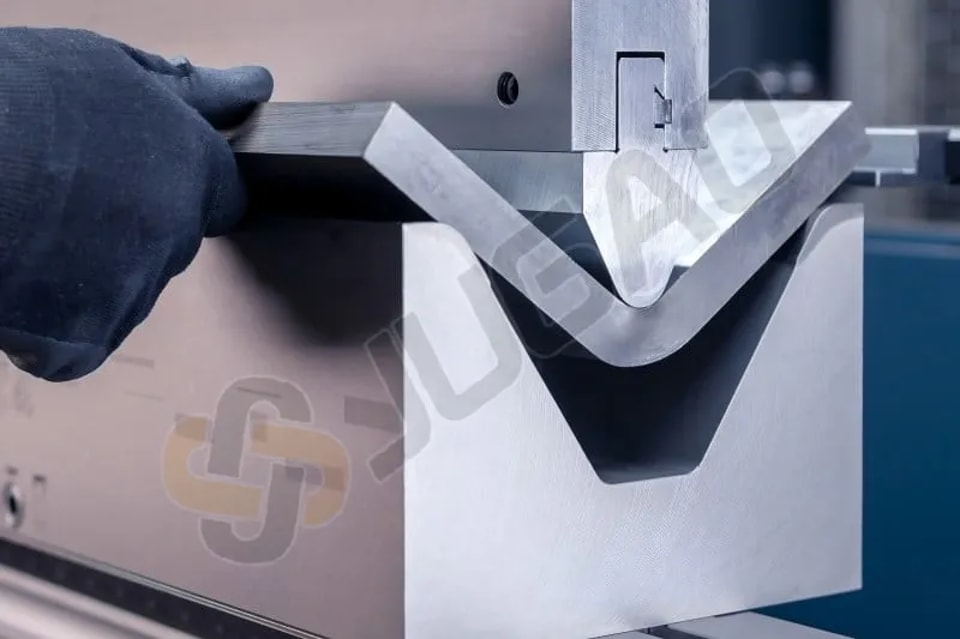

II. Irregularidade da peça e desgaste da superfície

Esse tipo de problema geralmente se manifesta em faces de extremidade irregulares da peça, fundos irregulares de partes côncavas e desgaste na superfície externa após a dobra.

Possíveis Causas:

Durante a dobra, a superfície externa é submetida a contração por tração, e a superfície interna é submetida a extensão por compressão, resultando em deflexão e abaulamento da face de extremidade ao longo da direção da dobra;

Matéria-prima irregular, pequena área de contato da placa ejetora ou ausência de dispositivo ejetor na matriz;

Raio do punção insuficiente, folga de dobra insuficiente ou superfície da matéria-prima excessivamente lisa.

Soluções:

Adicione um processo de conformação, aplicando pressão suficiente por meio do punção e da matriz, e projetando um raio de matriz compatível com o raio externo;

Faça o pré-nivelamento do material, adicionando um dispositivo ejetor ou um gabarito de conformação dedicado;

Melhore o acabamento superficial da matriz, aumente o raio do punção e ajuste adequadamente a folga de dobra.

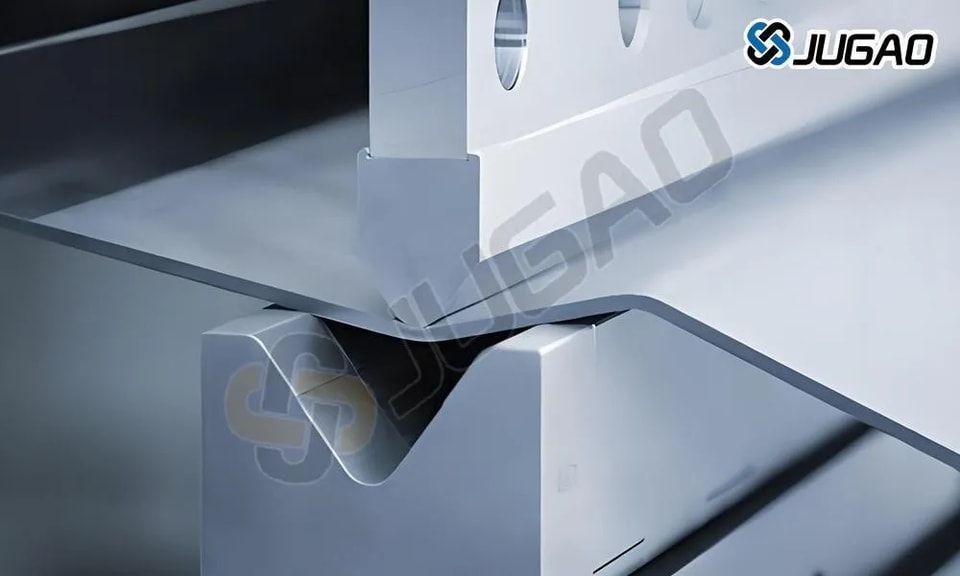

III. Rachaduras e fissuras

Rachaduras costumam aparecer nos ângulos de dobra ou se propagam ao longo da direção da fibra durante a dobra.

Possíveis Causas:

Raio interno de dobra insuficiente, plasticidade insuficiente do material ou fibra do material paralela à linha de dobra;

Microestrutura especial do material, propensa à fratura ao longo da direção paralela da fibra.

Soluções:

Aumente o raio de dobra do punção, ajuste a direção do layout de corte ou recoza o material, ou selecione um material com melhor plasticidade;

Gire a chapa perpendicularmente à direção de dobra para o corte ou aumente o raio da matriz superior (ângulo R).

Ao analisar sistematicamente as causas e implementar as contramedidas de processo correspondentes, é possível melhorar de forma eficaz a qualidade da dobra de chapas, reduzir defeitos de produção e garantir a precisão e a durabilidade do produto. A dobra de chapas metálicas exige experiência; observe como artesãos experientes dobram as chapas e por que fazem isso dessa maneira.Para saber mais sobre dobradeiras ou processos de dobra, entre em contato com nossa equipe da JUGAO CNC MACHINE.
