O valor central e o princípio de trabalho de prensa dobrar

A plasticidade dos materiais metálicos faz deles o material básico da indústria moderna, e a prensa dobrar é o equipamento chave para alcançar a formação de precisão utilizando esta característica. Como o equipamento central no campo de processamento de chapas metálicas, a prensa dobrar transforma metal plano em várias formas geométricas complexas controlando precisamente o processo de deformação, atendendo a uma ampla gama de necessidades de fabricação desde aeroespacial até eletrodomésticos do dia a dia.

Prensa Dobrar é um equipamento industrial usado para a formação a frio de chapas metálicas. Aplica pressão controlada para fazer a chapa metálica produzir deformação plástica em uma posição predeterminada para obter o ângulo e forma desejados. Como o equipamento central no campo de processamento de chapas metálicas, a prensa dobrar pode completar várias necessidades de processamento desde simples curvatura única até complexa formação de múltiplas passagens.

Origem da nomeação do equipamento e evolução tecnológica

O termo profissional 'Prensa Dobrar' combina dois conceitos chave:

l Press: Derivado da palavra latina 'pressare', refere-se a um dispositivo mecânico que aplica pressão

l B rake: Em inglês antigo, significa uma ferramenta de pressão e tem sido usado para descrever equipamentos de formação desde o século XIV

Modernas prensa dobrar s desenvolveram-se em sistemas de processamento de alta precisão que integram tecnologias mecânicas, hidráulicas, elétricas e CNC. Sua evolução tecnológica passou por um salto revolucionário do controle mecânico manual para o controle CNC totalmente automático.

Classificação técnica e comparação de desempenho de modernas prensa dobrar s

Comparação das tecnologias de acionamento predominantes

Classificação por sistema de controle

Análise dos parâmetros técnicos principais

l Força nominal (Tonelagem): determina a espessura do material processável, fórmula de cálculo: T=(K×S×L×σb)/1000

l (K: fator de segurança 1.2-1.5, S: espessura da chapa mm, L: comprimento de dobra mm, σb: resistência à tração do material MPa)

l Comprimento da bancada: especificações padrão variam de 1m a 12m, determina a largura máxima de processamento

l Altura de abertura: afeta a altura da peça e a seleção do tamanho do molde

l Sistema de compensação de deflexão: tecnologia chave para garantir a retidão da dobra de peças longas

Análise de componentes e técnicas chave

Estrutura do quadro

l Soldagem integral: quadro tipo-C/tipo-O, alta rigidez

l Processo de alívio de tensão: tratamento de envelhecimento por vibração (eliminando mais de 95% da tensão residual)

l Otimização por elementos finitos: deflexão da bancada <0,02mm/m

Sistema hidráulico

l Configuração avançada:

# Válvula servo proporcional (tempo de resposta <10ms)

# Grupo de acumuladores (compensação de fluxo instantâneo)

# Sistema de controle de temperatura do óleo (mantendo 40±2℃)

l Tecnologia de economia de energia:

# Bomba de deslocamento variável (economia de energia 30%)

# Controle de correspondência de pressão

Sistema de molde

l Padrões de material:

# Molde superior: 42CrMo (dureza HRC52-54)

# Molde inferior: Cr12MoV (dureza HRC58-60)

l Parâmetros geométricos:

# Largura do sulco em V = 6×espessura do material (regra geral)

# Raio da ponta R = 0,2-0,6×espessura do material

Processo de formação

l Dobramento a ar: o método mais comumente usado, o ângulo de formação é determinado pela boca em V do molde inferior e pela profundidade de pressão

l Dobramento por pressão no fundo: formação de alta precisão, exigindo controle preciso de pressão e posição

l Dobramento progressivo: processo complexo de formação poligonal

l Dobramento por rolagem: tecnologia especial para formação de arco grande

Gestão do ciclo de vida do equipamento

Sistema de manutenção preventiva

l Inspeção diária: monitoramento de 8 parâmetros chave (pressão/temperatura/limpeza do óleo, etc.)

l Manutenção trimestral: detecção do tamanho das partículas do óleo hidráulico (padrão NAS nível 8)

l Revisão anual: calibração de precisão do trilho e substituição do selo

Solução de manutenção inteligente

l Sistema de monitoramento de vibração (prever vida útil do rolamento)

l Análise de óleo online (água/valor de ácido/contaminação)

l Plataforma de diagnóstico remoto (suporte de tecnologia 5G)

Tendências de desenvolvimento tecnológico e direções de inovação

Aplicação de tecnologia de fronteira

1. Controle adaptativo: ajuste de processo em tempo real baseado nas propriedades do material

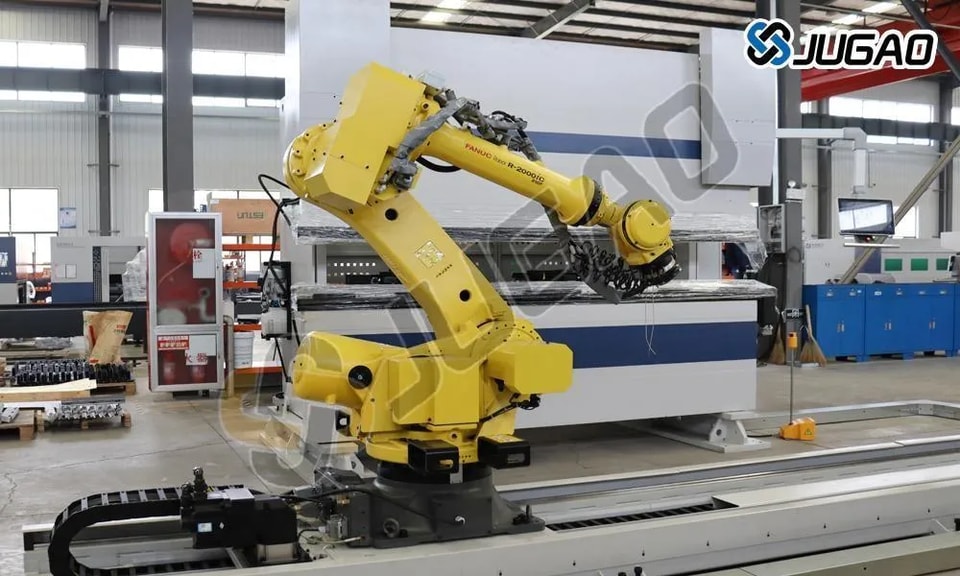

2. Colaboração homem-máquina: monitoramento de área segura e assistência de orientação

3. Manufatura verde: eficiência de recuperação de névoa de óleo >99%

4. Linha principal digital: conexão de dados completa desde o design até o serviço

JUGAO prensa dobrar representa o mais alto nível técnico atual de equipamentos de conformação de metais. Seu design inovador não apenas atende às necessidades atuais de fabricação, mas também fornece equipamento básico confiável para a construção de fábricas inteligentes na era da Indústria 4.0. Escolher uma solução de dobra adequada aumentará significativamente as capacidades de fabricação e a competitividade de mercado da empresa.
