Depuração de máquina de dobra

1. Ajuste da folga de dobra

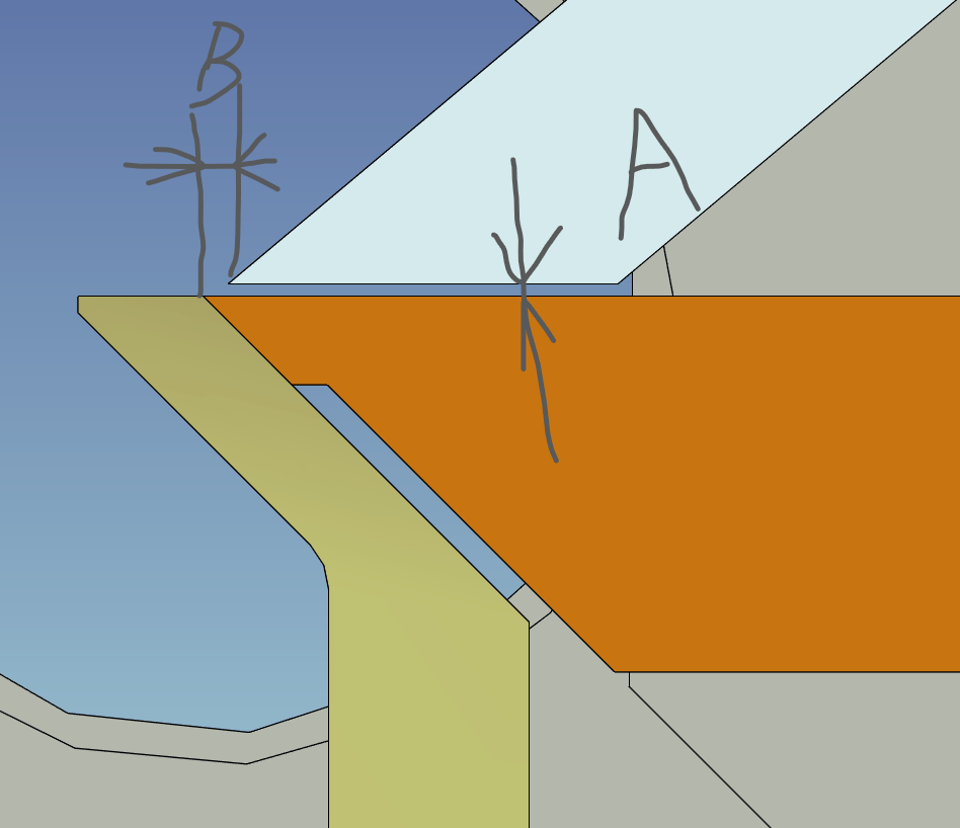

Como mostrado na figura, B é a folga de dobra. Geralmente, escolha B=2*t (espessura da chapa); ao ajustar o eixo excêntrico na figura abaixo, a viga de prensagem deve ser afrouxada e o ajuste deve ser feito com a compressão afrouxada; as duas extremidades devem ser ajustadas.

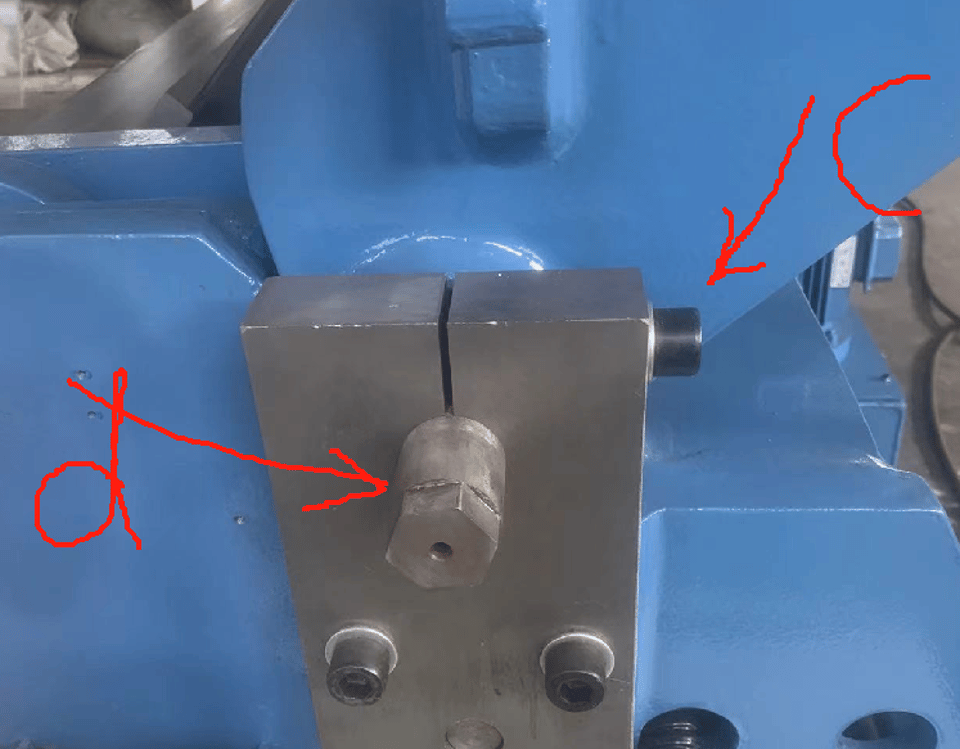

a) Afrouxe o parafuso C，
b) Ajuste o eixo excêntrico d
c) Meça o tamanho de B
d) Aperte o parafuso C

2. Ajuste da distância de prensagem

A na figura acima é a distância de prensagem; a escolha de A deve ser 0,1–0,2 mm menor que a chapa. Quando A é maior que a espessura da chapa, a chapa não pode ser prensada. Quando A é muito menor que a espessura da chapa, a chapa será comprimida devido à tensão nas duas extremidades. A força faz com que a bancada e a placa de compressão se deformem, fazendo com que as duas extremidades da chapa sejam comprimidas e o centro não possa ser comprimido. Ajuste o valor de A regulando a haste do pistão do cilindro hidráulico, e as duas extremidades devem ser ajustadas.
Não coloque nada sobre a bancada para a viga de prensagem.

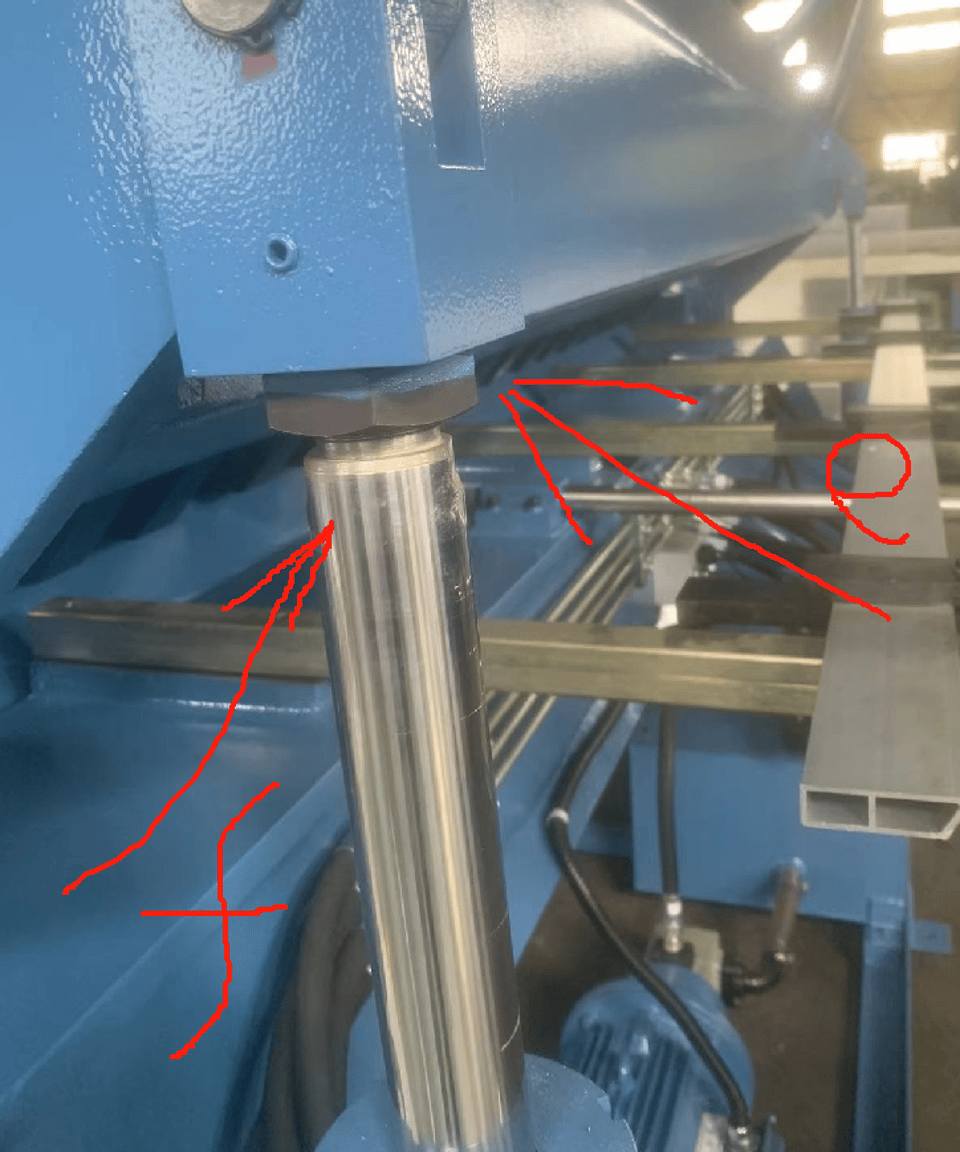

a) Afrouxe a porca que fixa o cilindro hidráulico e
b) Selecione a haste do pistão f
c) Meça o valor de A
d) Aperte a porca e

3. O ajuste da pressão central não está suficientemente apertado

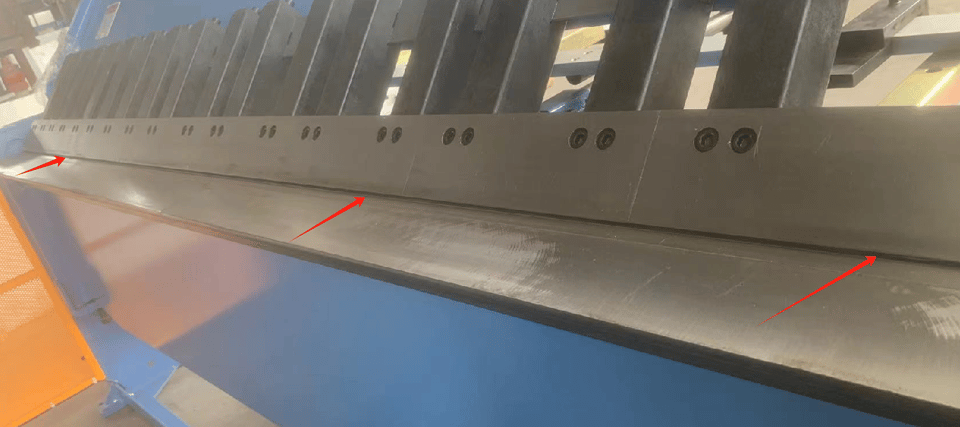

Se a viga de prensagem for comprimida sem colocar a chapa, a distância entre o molde superior e a mesa de trabalho será significativamente diferente entre o centro e as duas extremidades.

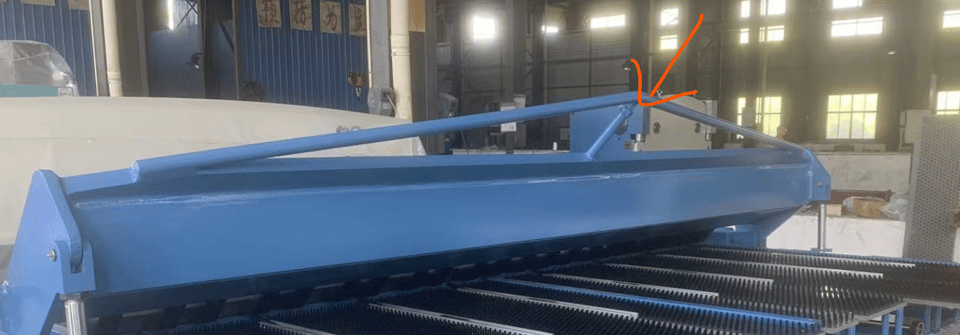

É necessário ajustar o parafuso na viga de compressão, conforme mostrado abaixo.
