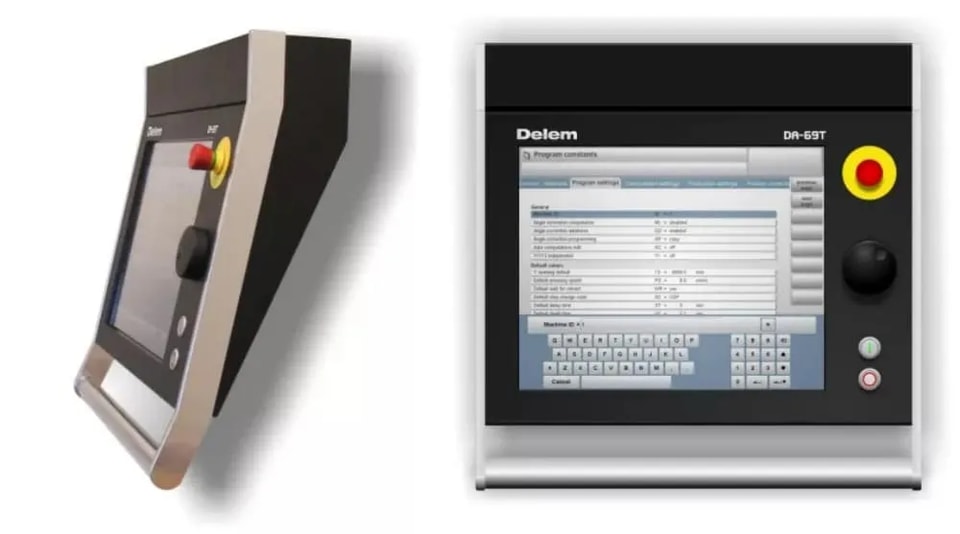

A instalação adequada do controlador CNC DELEM DA-66T é fundamental para garantir o desempenho e a precisão a longo prazo da sua prensa dobradeira. Se você está se preparando para instalar este sistema de controle avançado, seguir um processo estruturado e preciso é essencial. Este guia fornece um passo a passo claro para ajudá-lo a concluir a instalação de forma tranquila e evitar problemas comuns de configuração.

O manual de instalação do DELEM DA-66T foi projetado com clareza, oferecendo instruções diretas adaptadas para apoiar uma integração bem-sucedida com sua prensa dobradeira. Ao seguir estas diretrizes, você pode garantir que o sistema seja configurado corretamente desde o início, permitindo operação confiável e precisa desde o primeiro dia.

Vamos percorrer as etapas essenciais do processo de instalação para ajudá-lo a colocar seu DELEM DA-66T em funcionamento de forma eficiente e precisa.

Prefácio

Este documento fornece as informações técnicas necessárias para a instalação adequada de um sistema de controle DA-Touch em uma prensa dobradeira. Destina-se a ser utilizado por pessoal de serviço qualificado autorizado a realizar a instalação e configuração da máquina.

Garantia limitada

●O equipamento é fornecido pela Delem sem recursos de segurança. O fabricante da máquina deve garantir um ambiente seguro.

●Este equipamento deve ser instalado e utilizado de acordo com as especificações da Delem. A garantia do equipamento fica inválida em caso de instalação e/ou uso inadequados deste equipamento.

●Os Termos e Condições Gerais de Entrega da Delem aplicam-se a este produto. Estas condições estão disponíveis mediante solicitação à Delem.

●Este manual não confere a você quaisquer direitos. A Delem reserva-se o direito de alterar este manual sem aviso prévio.

●Todos os direitos reservados. O copyright é de propriedade da Delem. Nenhuma parte desta publicação pode ser copiada ou reproduzida sem autorização por escrito da Delem BV.

Parte I – Descrição do hardware

Esta seção contém as especificações de hardware de um controle Delem da série DA-Touch.

⒈Introdução

Este manual contém as informações necessárias para a instalação de um controle DA-Touch. Tal controle é o coração de um sistema de controle de prensa dobradeira com o qual uma máquina de prensa dobradeira sincronizada é controlada.

Um controle DA-Touch combina diferentes tarefas em uma unidade:

– programação de produtos e ferramentas;

– controle de eixos durante a dobra;

– ajuste das configurações da máquina.

A programação de produtos e a operação do controle são descritas no manual do usuário [4,5] do modelo de controle relevante. O controle da prensa dobradeira e a E/S do sistema entre o controle e a máquina são realizados com

a ajuda dos módulos DM. Isto é explicado no capítulo 2 desta secção.

⒉ E/S do sistema

A E/S do sistema entre o controlo DA-Touch e a máquina é realizada pelos módulos DM. Estes módulos estão ligados ao controlo DA-Touch através do High Speed Bus (HSB). O significado de todos os sinais de E/S é descrito no parâmetro da máquina

manual dos controlos Delem.

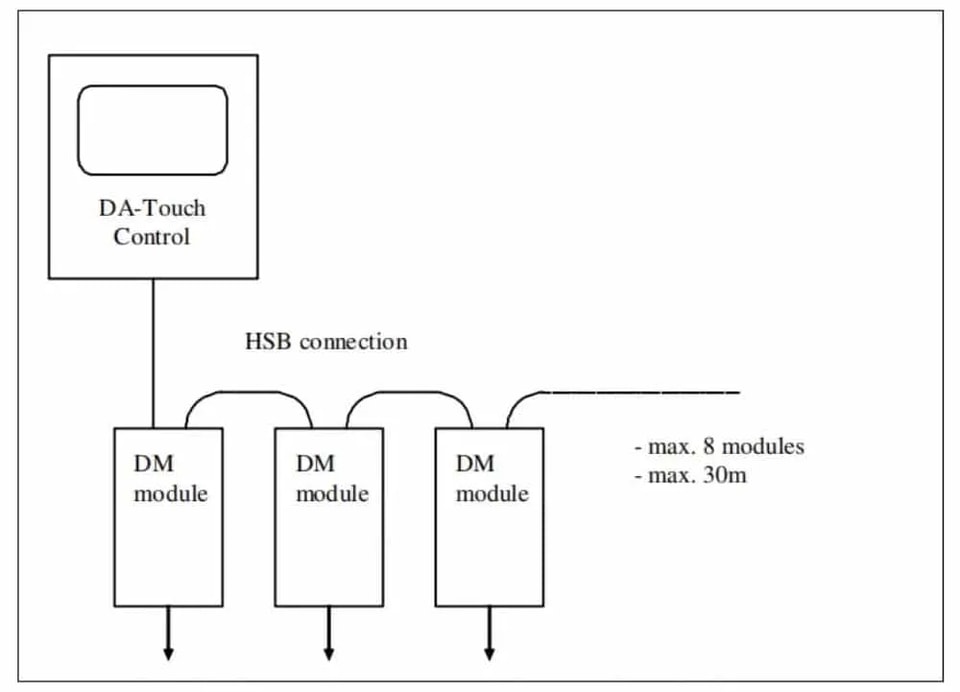

O número máximo permitido de módulos para o HSB é 8. O comprimento total do cabo HSB no bus não pode ser superior a 30 metros. Se forem necessários mais módulos no sistema, então uma segunda ligação HSB opcional pode ser ativada através de uma opção de software.

Antes de um módulo poder ser utilizado para controlar um eixo, deve estar ligado ao controlo e ser reconhecido como um módulo DM válido. O procedimento para instalar módulos DM no sistema e atribuir eixos a esses módulos é descrito no manual de parâmetros da máquina dos controlos Delem [1].

As especificações de todos os módulos DM podem ser encontradas no manual Delem modusys [2].

⒊ Especificações

3.1 Dimensões físicas

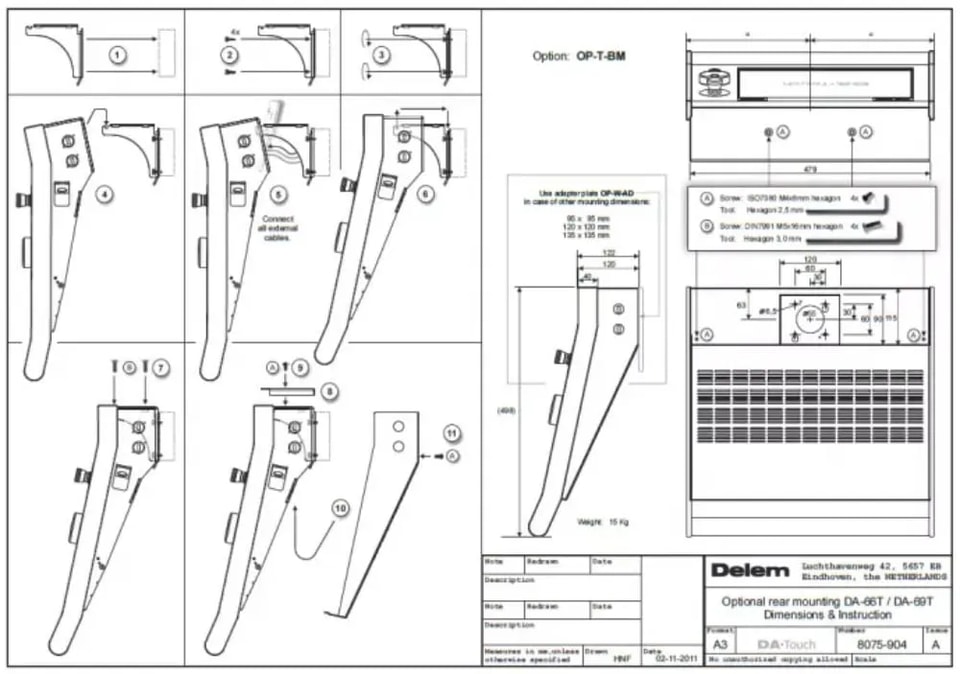

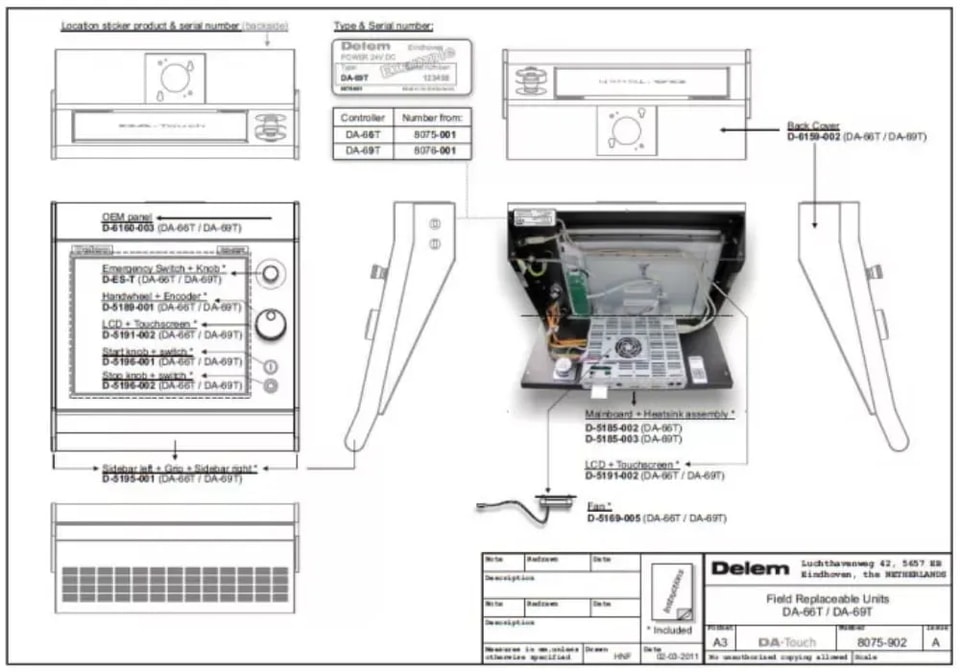

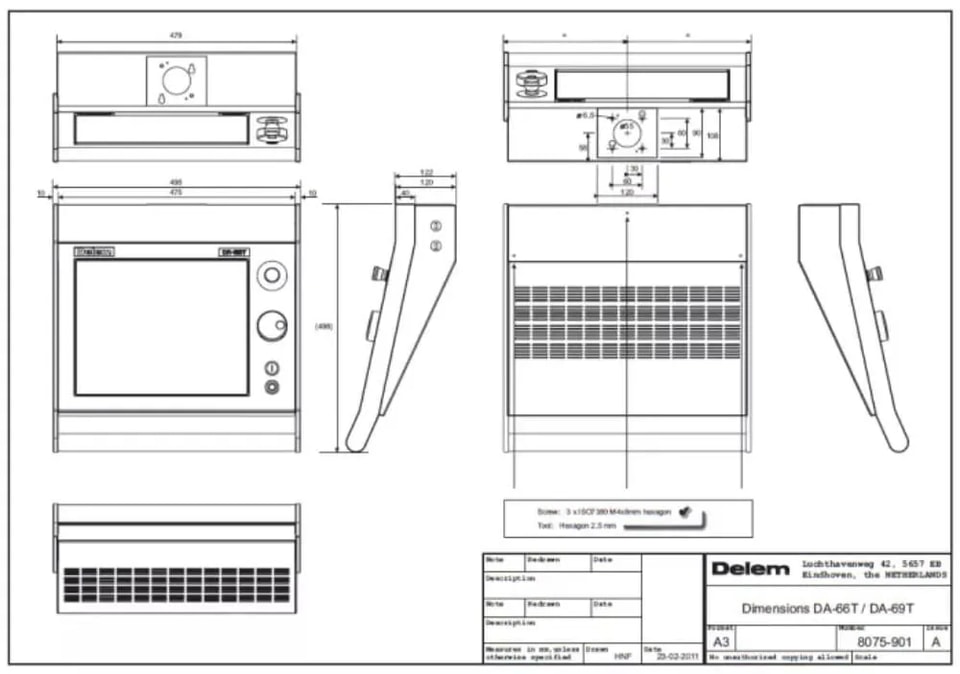

Para as dimensões do controlo DA-Touch, consulte os desenhos incluídos no final desta secção.

Os seguintes valores de especificação ambiental são válidos para cada controlo DA-Touch:

Temperatura ambiente	0 – 50°C Aviso: Evite a exposição prolongada do controlo à luz solar direta. Caso contrário, a temperatura dentro do controlo subirá acima dos níveis de tolerância. A operação do controlo deve ser realizada em ambientes interiores.
Temperatura de armazenamento	min. -10°C máx. 70°C
Humidade relativa	máx. 90 % não condensante
EMC	concebido e construído para cumprir as seguintes normas: • EN50081-2 • EN61000-6-2
Invólucro	Projetado e construído para atender aos requisitos do padrão IP54.

3.2 Especificações técnicas

Fonte de alimentação	18 – 28 VDC 75W
Display	LCD/TFT 1280 x 1024 Tolerância a falhas: – total de 15 pixels defeituosos – máx. 4 pixels defeituosos dentro de um raio de 10 mm – máx. 10 pixels não brancos em tela branca – máx. 10 pixels não pretos em tela preta
Interfaces	2 x HSB 2 x RS-232 2 x USB 1 x 10/100 baseT
unidade(s) de disco	Cartão CompactFlash, 1GB (DA-66T) ou 2GB (DA-69T)
botão de parada de emergência	Tensão de isolamento nominal: 250 V CA/CC Tensão de pico nominal Uimp: 2,5 kV Corrente de operação nominal Ie: • CA 15 B300 3A / 120V, 1,5A / 240V; Ithe: 5A • CC 13 Q 300 0,55A / 120V, 0,27A / 240V; Ithe: 2,5A Grau de poluição: 3 Curso de abertura positivo: > 3 mm Velocidade de acionamento: 5 … 1000 mm/s Classe de proteção: II

⒋Peças sobressalentes

4.1 Introdução

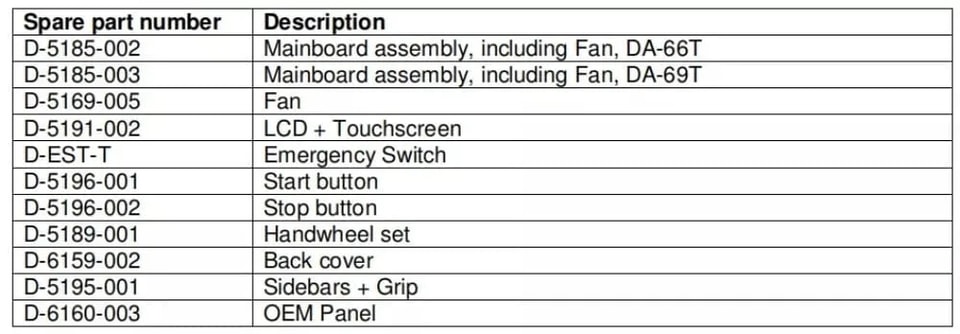

A tabela na próxima página fornece uma visão geral das peças sobressalentes disponíveis para os controles DA-Touch. O próximo capítulo contém uma vista explodida de um controle DA-Touch, na qual são utilizados os mesmos números de peça sobressalente.

Observação:

Ao solicitar peças sobressalentes, sempre mencione o tipo de controle, número do modelo e número de série do controle para o qual as peças são destinadas.

4.2 Visão geral das peças sobressalentes

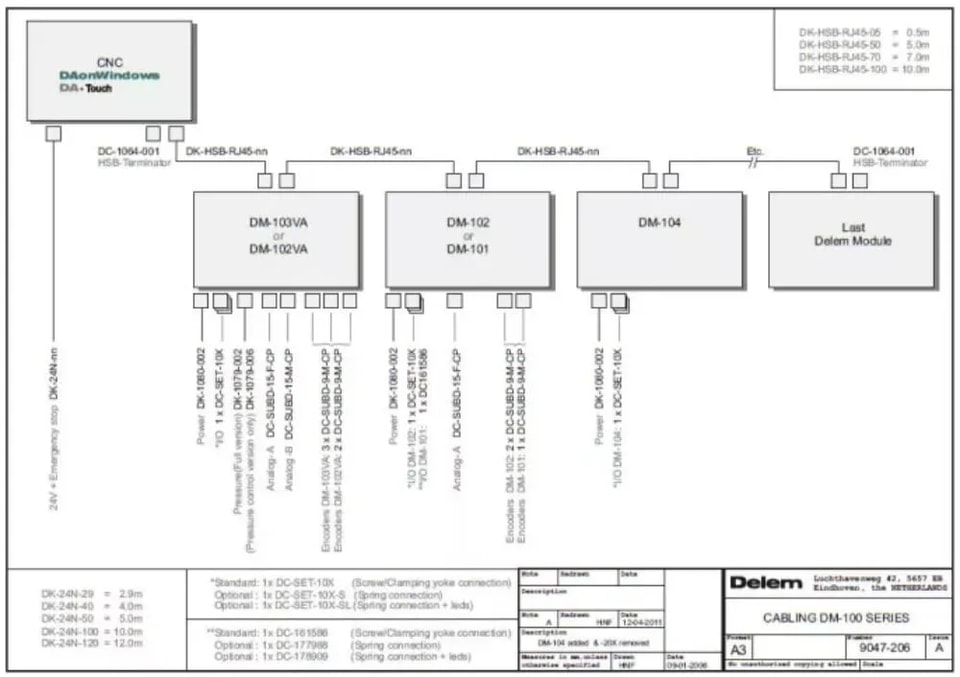

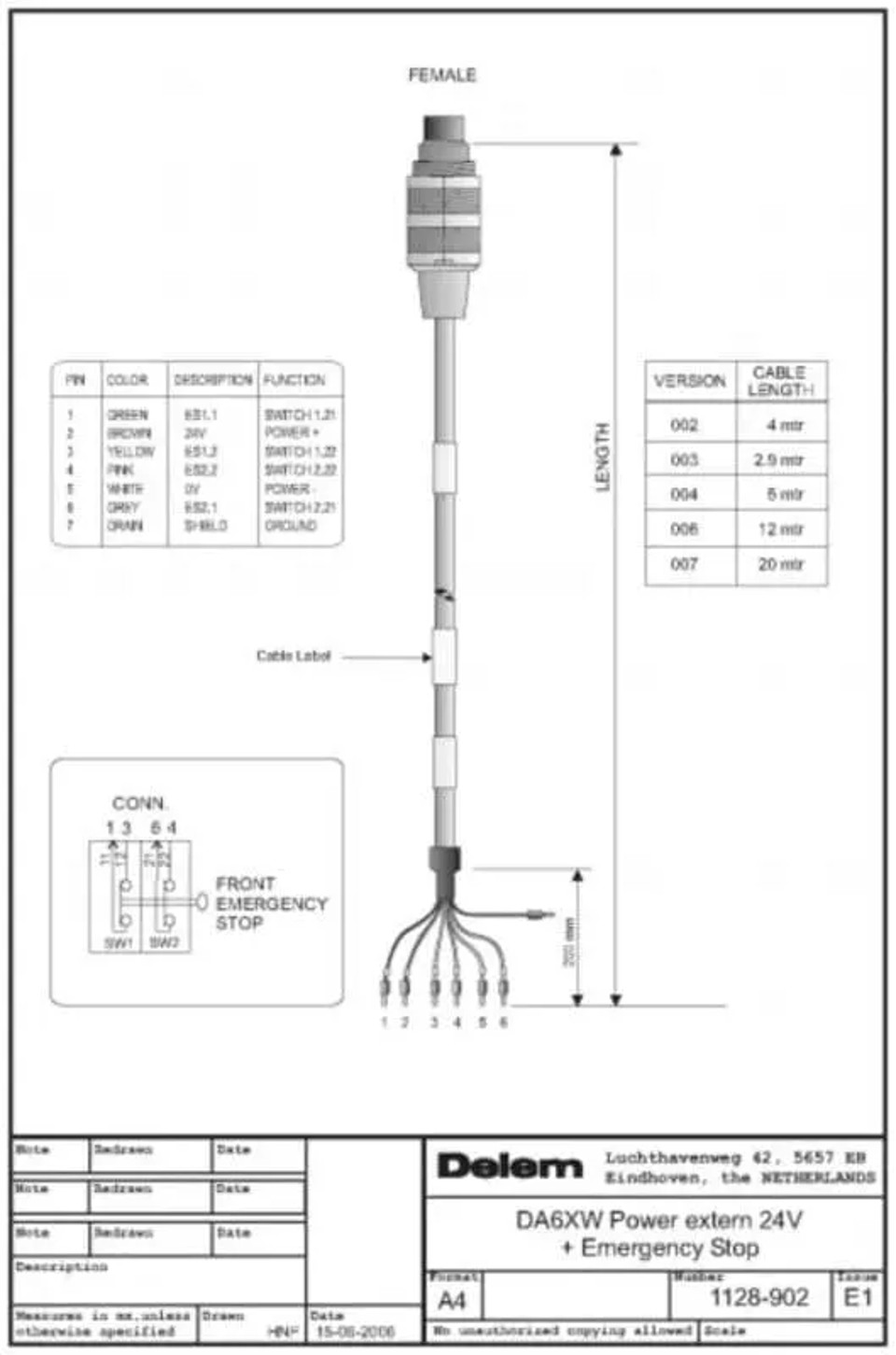

⒌Esquemas

5.1 Informações do DA-Touch

5.2 Diversos

Parte II – Configurações da máquina

Esta seção descreverá as configurações necessárias de um controle DA-Touch em relação às configurações da máquina.

Muitas configurações da máquina podem ser modificadas através do ambiente Windows. A operação do Windows deve ser feita por uma pessoa autorizada, que saiba como operar o Windows.

⒈Os parâmetros da máquina

O ajuste dos parâmetros da máquina e dos parâmetros dos eixos é feito na aplicação Delem. Este procedimento é descrito em detalhes no manual de parâmetros da máquina Delem [1].

Observação:

A instalação de opções não é feita dentro do menu de parâmetros da máquina Delem. Consulte o capítulo 3 para mais informações sobre a instalação de opções.

Observação:

O procedimento de atualização de software não é feito dentro do menu de parâmetros da máquina Delem. Consulte o capítulo 2 desta parte para mais informações sobre o procedimento de atualização.

⒉Tarefas do Windows

2.1 Introdução ao Windows

Para acessar funções do Windows em um controlador DA-Touch, um teclado e mouse devem ser conectados a uma porta USB. Para abrir o menu Iniciar do Windows, pressione o botão Windows no teclado USB.

Para alternar para o Windows sem abrir nenhum aplicativo, clique no símbolo de lápis no canto inferior direito da tela. O aplicativo de controle Delem é alternado para o plano de fundo, mas permanece ativo.

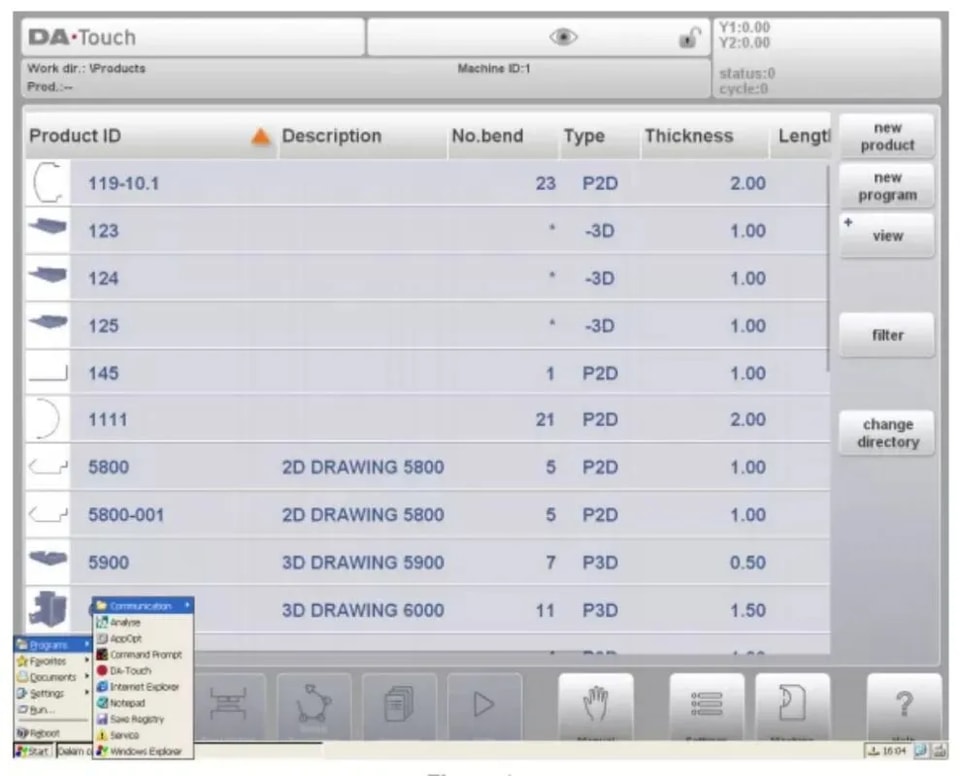

Para ativar um determinado aplicativo, clique no botão Iniciar no canto inferior esquerdo da tela. Escolha um aplicativo da lista. Para muitas das tarefas da máquina, este procedimento será necessário, portanto, certifique-se de se familiarizar com essa rotina.

O comando 'Reiniciar' logo acima do botão Iniciar serve para reiniciar o controle. Será indicado neste manual quando isso for necessário.

2.2 Login

Para várias operações e funções no ambiente Windows, é necessário fazer login primeiro com o nível de acesso correto. Se não estiver logado com o nível apropriado, a função não será executada ou uma mensagem de erro aparecerá.

O nível de acesso atual será indicado próximo ao símbolo do cadeado

• Após uma reinicialização do controle, o nível de acesso ainda estará ativo.

• O nível de acesso é redefinido quando o controle é desligado.

• Os códigos de acesso mencionados são os mesmos códigos para acesso ao menu de parâmetros da máquina.

2.3 Estrutura de diretórios

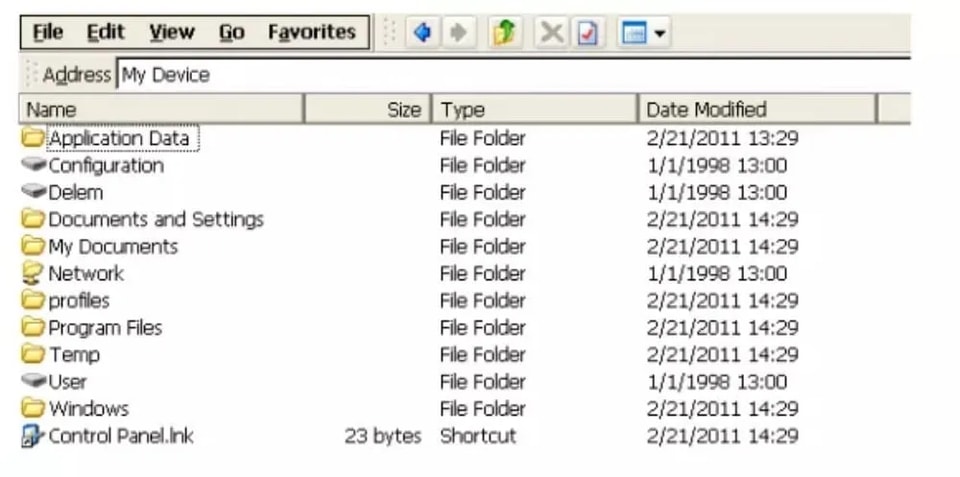

Os dados no controle foram organizados em unidades e diretórios, como em um computador. Dentro da interface gráfica do Windows, o termo 'Pasta' também é usado para um diretório.

A maioria dos diretórios na área de trabalho do Windows são diretórios voláteis, o que significa que são perdidos quando o controle é desligado e são recriados quando o controle é iniciado. As seguintes unidades são permanentes, porque se referem ao cartão CompactFlash do controle:

Delem

Configuração

Usuário

Este cartão CompactFlash é o dispositivo de armazenamento interno do controle. Quaisquer dados que devam ser salvos para uso posterior devem ser armazenados em uma das unidades que estão localizadas no CompactFlash.

2.4 Arquivos importantes

Muitas configurações do controle são armazenadas em arquivos, que estão localizados no disco rígido do controle. Isso é o caso para a aplicação Delem, bem como para a plataforma Windows. Sempre que o controle é (re)iniciado, o software procurará por esses arquivos e recuperará as últimas configurações salvas.

Se por qualquer motivo as configurações estiverem confusas, é possível excluir esses arquivos. Na próxima inicialização, o controle assumirá suas configurações padrão. Isso deve ser feito apenas como último recurso, se o controle não funcionar mais adequadamente.

Se as configurações estiverem corretas e você não desejar que pessoas não autorizadas as alterem, é possível definir esses arquivos como arquivos somente leitura. Dessa forma, as configurações não podem ser alteradas. Para definir o arquivo como somente leitura, proceda da seguinte forma:

• abra o Windows Explorer

• navegue até a localização correta (diretório) para encontrar o arquivo

• clique no arquivo desejado

• abra o menu Arquivo e selecione 'propriedades'

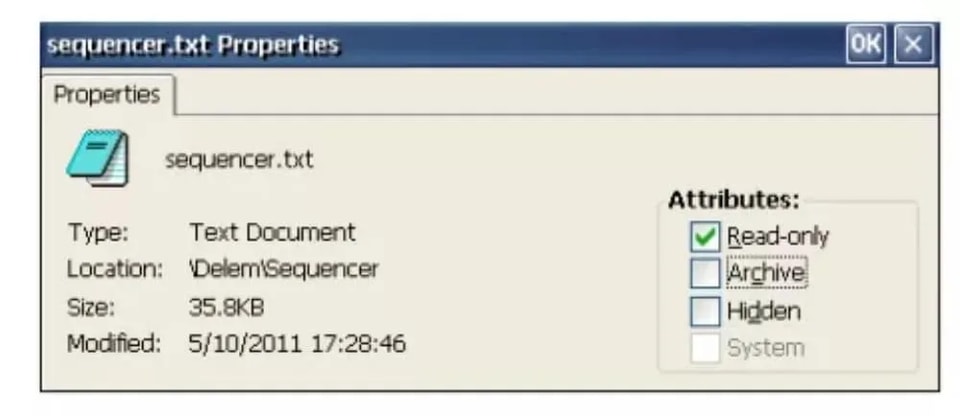

Uma janela como a mostrada abaixo deve aparecer:

Na seção 'atributos' da janela, marque a configuração 'Somente leitura' e clique em 'OK' para salvar a configuração. O arquivo não pode mais ser alterado.

No exemplo acima, as propriedades do arquivo do sequenciador são mostradas. Isso significa que as alterações feitas no arquivo do sequenciador serão ignoradas.

Outra possibilidade é marcar arquivos como 'ocultos'. Um arquivo oculto não é mostrado no Windows Explorer e, como tal, está protegido contra ações não autorizadas do usuário. Um arquivo oculto também não pode ser aberto de dentro de aplicativos do Windows, como o Wordpad. A aplicação Delem ainda pode abrir um arquivo de configurações necessário, mesmo que esteja oculto.

Se uma pessoa autorizada desejar acessar arquivos ocultos, o Windows Explorer tem a configuração para visualizar todos os arquivos. De dentro do Explorer, abra o menu Exibir e selecione 'Opções...'. A seguinte janela aparece:

Não mostrar arquivos e pastas ocultos

O Explorador de Arquivos não mostrará arquivos que foram marcados como ocultos.

Esconder arquivos protegidos do sistema operacional

O Explorador não mostrará arquivos que são usados pelo Sistema Operacional Windows.

Esconder extensões de arquivo

O Explorador não mostrará a extensão de três dígitos nos nomes dos arquivos.

Nas páginas seguintes, é dada uma lista de arquivos que contêm configurações para o Sistema Operacional Windows

e para a aplicação de controle Delem.

2.5 Registro do Windows

Dentro do Sistema Operacional Windows, várias configurações de controle podem ser ajustadas, como a sensibilidade do mouse, etc. Normalmente, essas configurações do Windows são redefinidas para os padrões de fábrica quando o controle é reiniciado ou desligado.

Se desejar manter essas configurações permanentemente, é possível salvá-las através do utilitário 'SaveRegistry.exe'. Este utilitário pode ser iniciado a partir do menu Iniciar do Windows, em Programas->Salvar Registro. Todas as configurações atuais dentro do Windows são armazenadas e serão recuperadas na próxima inicialização.

As configurações são armazenadas no arquivo 'user.reg', que está localizado no diretório '\User\Delem\Boot'. Quando 'Salvar Registro' é executado durante o login com nível 1 ou superior, a configuração será armazenada em 'config.reg' no diretório '\Configuration\Delem\Boot'. Na inicialização, ambos os arquivos de registro são verificados e as configurações de ambos os arquivos serão usadas (mescladas).

Se por algum motivo as configurações não forem mais aceitáveis, então exclua este arquivo. Na próxima inicialização, os padrões de fábrica serão restaurados.

Limpar o Registro também pode ser realizado através do Procedimento de Resgate. Veja a seção 2.10 sobre o Procedimento de Resgate.

Nota:

Nem todas as configurações do Internet Explorer são salvas no registro. A Página Inicial do Explorador é salva no registro. No entanto, os endereços dos sites favoritos são salvos no diretório \Windows\Favorites. Este diretório é perdido após o desligamento. Para salvar essas configurações

você deve copiar os arquivos neste diretório para o disco rígido de controle. Após a inicialização, esses arquivos podem ser copiados de volta para o diretório 'Favorites'.

Arquivos podem ser copiados automaticamente após a inicialização modificando o arquivo 'autoexec.bat'. Veja a seção 2.9 sobre este arquivo.

2.6 O programa Bloco de Notas

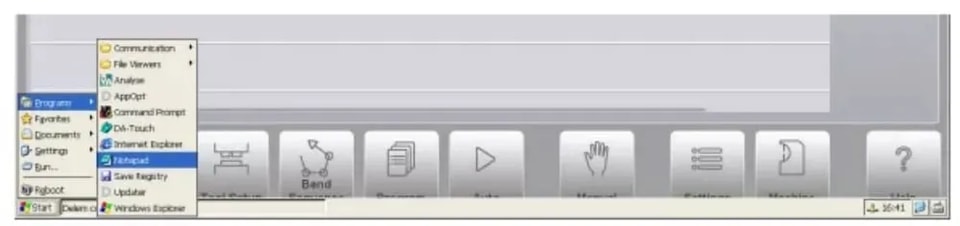

O programa Bloco de Notas pode ser usado para editar arquivos de texto simples no controle. O programa pode ser ativado através do menu Iniciar do Windows:

Outro método possível é abrir um arquivo adequado clicando duas vezes nele com o mouse. Um arquivo é adequado se tiver um ícone do bloco de notas.

2.7 Rede

2.7.1 Configuração

Com a funcionalidade de rede, a aplicação Delem consegue copiar ou recuperar ficheiros para ou de uma rede. As localizações de rede disponíveis para a aplicação Delem devem ser configuradas na plataforma Windows.

O procedimento para disponibilizar uma rede envolve aproximadamente quatro passos:

1. estabelecer rede para a plataforma Windows

2. definir caminhos de rede para Windows

3. verificar a disponibilidade da rede no controlo

4. guardar as definições (registo)

O primeiro passo deve ser realizado pelo administrador de rede. Isto envolve todas as tarefas comuns, como ligar o controlo a uma rede, selecionar o protocolo de rede correto para Windows e disponibilizar uma unidade partilhada.

O segundo passo deve ser feito no controlo. Utilize o menu Iniciar do Windows para ativar a linha de comandos. Digite o seguinte comando:

2.7.2 Remover um mapeamento de rede

Para remover um mapeamento de rede existente, execute os seguintes passos:

Ative a linha de comandos e digite o seguinte comando:

net use /d

2.7.3 Estrutura de diretório de rede

Quando uma ligação de rede tiver sido estabelecida, é possível armazenar ou recuperar dados de uma rede.

2.8 Editar o autoexec.bat

O ficheiro ‘autoexec.bat’ é um ficheiro padrão no sistema Windows. Qualquer comando que possa ser executado a partir da linha de comandos também pode ser colocado neste ‘ficheiro batch’. Sempre que o controlo é iniciado ou reiniciado, o sistema irá primeiro procurar o ficheiro batch especial ‘autoexec.bat’. Qualquer

comando que esteja escrito lá será executado automaticamente pelo sistema.

Tarefas comuns para tal ficheiro podem ser ligar a uma rede e copiar ficheiros para ou da rede. No ficheiro padrão, uma tarefa foi implementada: ativar a aplicação Delem. Outras tarefas podem ser adicionadas se necessário.

Para editar este arquivo em lote, o controle está equipado com o aplicativo Bloco de Notas. Este programa pode ser iniciado no menu Iniciar do Windows. Você também pode selecionar o arquivo, abrir o menu Arquivo e selecionar Editar.

⒊Configurações do Controle DA

3.1 Introdução

Neste capítulo, algumas funções são discutidas com as quais a funcionalidade do aplicativo DA é modificada.

3.2 Adicionar uma Tabela KO

Uma tabela KO é um arquivo que contém a configuração inicial dos parâmetros de controle do eixo Y para um tipo específico de hidráulica. Um conjunto padrão de tabelas KO está sempre incluído no software. Caso seja necessária uma tabela KO que ainda não está incluída, ela pode ser adicionada manualmente.

Basta copiar o arquivo (KO-7xxx.bin) para a seguinte pasta:

\Configuration\Delem\Machine

A tabela KO ativa pode ser selecionada no menu de parâmetros da máquina (Parâmetros gerais).

Observação:

Para poder escrever, excluir ou modificar arquivos na unidade \Configuration, você deve fazer login com nível 1 ou superior.

3.3 Instalação de opções

3.3.1 Solicitar opção no controle

É possível instalar opções de software no controle. As opções podem ser solicitadas na Delem. Opções para um controle DA-Touch podem ser adquiridas a qualquer momento. Isso é feito comprando um 'Vale de Opção' para uma função específica (visualização 3D, leitor de código de barras, etc.). Um novo vale de opção é válido para qualquer controle DA-Touch. Portanto, é possível comprar um ou mais vales de opção e mantê-los em estoque até que a opção se torne necessária em um controle. Um vale de opção tem a seguinte aparência:

3.1.2 Solicitar código de opção na Delem

O arquivo UIR gerado pelo programa de opções deve ser enviado para a Delem. A partir deste arquivo UIR, um arquivo de licença é gerado. Este arquivo de licença pode então ser usado para ativar a opção no controle.

Existem diferentes maneiras de enviar o arquivo UIR para a Delem. A forma mais simples (e mais lenta) é colocar o arquivo em um disquete e enviar este disquete para a Delem. Após um certo período, você receberá um disquete com o arquivo de licença.

Outro método é enviar o arquivo UIR por e-mail para a Delem e solicitar a opção. Você receberá um arquivo de licença em breve.

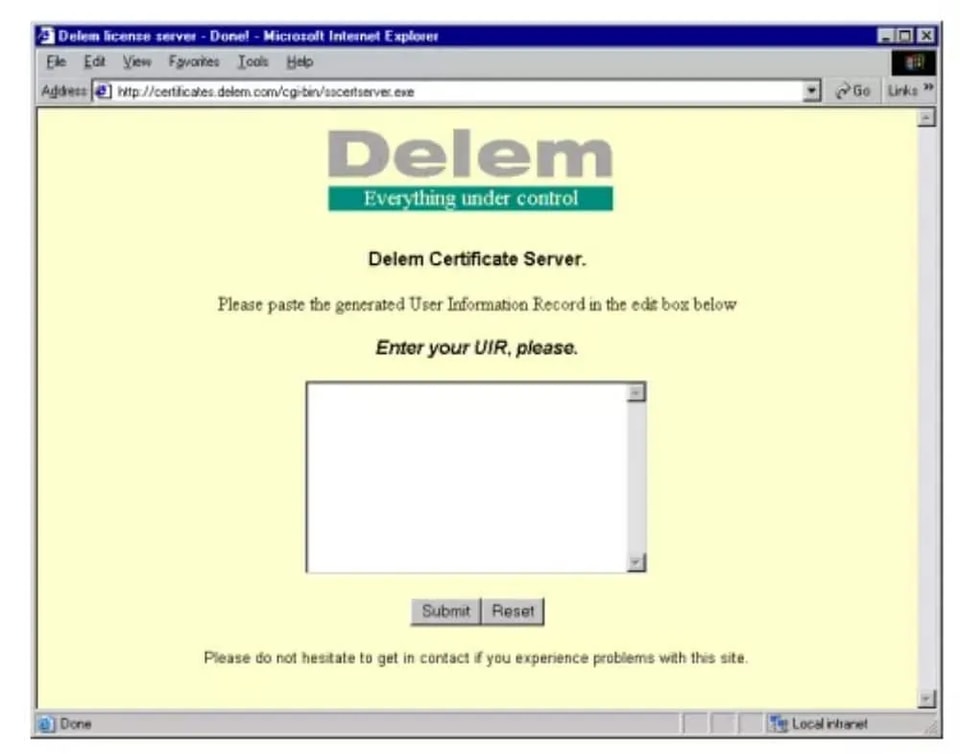

O terceiro método é usar uma conexão com a internet e conectar-se a um servidor de licenças especial da Delem

3.3.3 Módulo de Identificação Delem (DIM)

Quando uma opção é ativada, ela é armazenada no Módulo de Identificação Delem (DIM). O DIM é um pequeno cartão que é inserido na placa-mãe. As opções ativadas podem ser transferidas para outro controle do mesmo tipo (DA-66T ou DA-69T) simplesmente inserindo o DIM no novo controle.

3.3.4 Desativar uma opção

Uma vez que uma opção é ativada, ela é registrada no DIM. Não é possível remover uma opção do DIM. Se por algum motivo uma opção precisar ser desligada (temporariamente), ela pode ser desativada com o aplicativo AppOpt.

Para desativar uma opção, selecione a opção da lista e pressione o botão 'Desabilitar licença'.

3.4 Ajuste do sequenciador

O sequenciador é a função PLC embutida do sistema Delem. O arquivo de texto com o código do sequenciador é armazenado no disco rígido do controle, no arquivo sequencer.txt. O sequenciador padrão da Delem está armazenado na pasta \Delem\Sequencer. Esta pasta também contém o padrão

arquivos de inclusão do sequenciador, como delem.def.

3.5 Cores da Tela

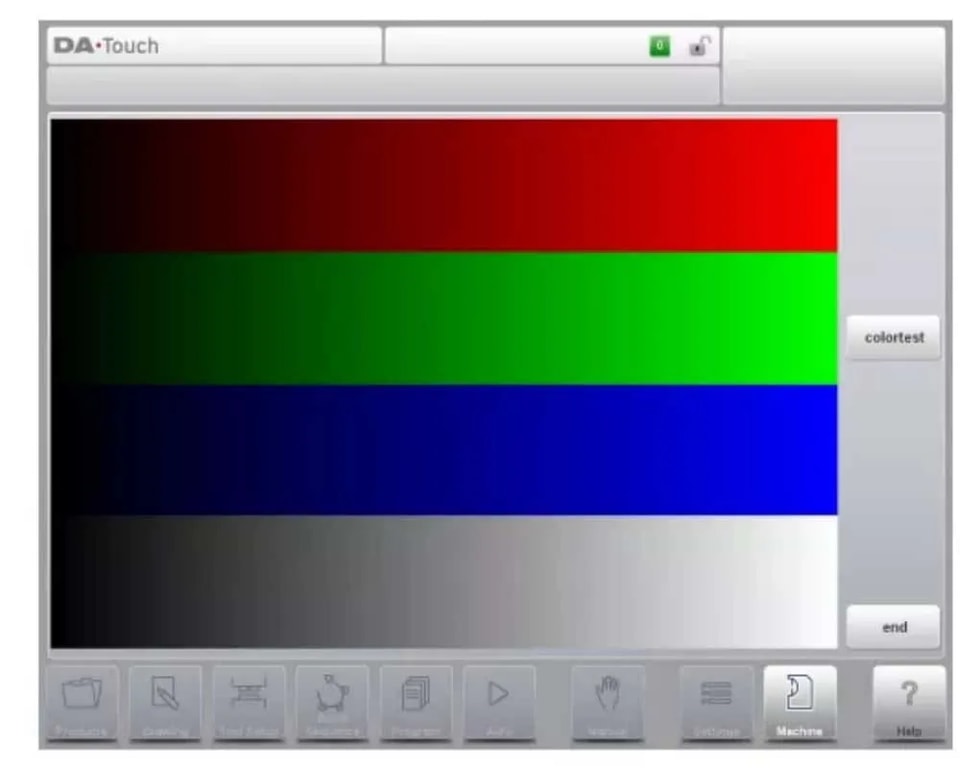

Os ecrãs de controlo da aplicação DA podem ser modificados para atender aos desejos do cliente. Isto é realizado através da modificação de um ficheiro chamado 'colours.ini'. Aquando da entrega, este ficheiro contém valores padrão de fábrica. O ficheiro colours.ini predefinido está localizado na pasta \Delem\Style\Default\1280×1024. Para poder editar as definições de cor, execute os seguintes passos:

• Faça login com nível 1 ou superior

• Crie a subpasta \Style\Default\1280×1024 em \Configuration\Delem

• Copie o arquivo padrão colours.ini de \Delem\Style\Default\1280×1024 para

\Configuration\Delem\Style\Default\1280×1024

• Agora o colours.ini pode ser editado com um editor de texto, por exemplo, o aplicativo Notepad embutido.

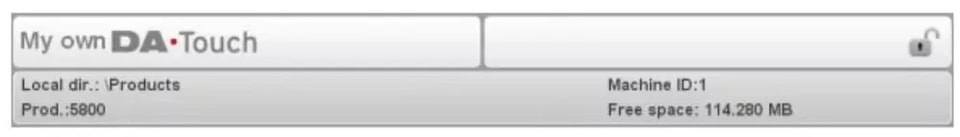

3.6 Logotipo da Empresa

No canto superior esquerdo da tela de controle, o logotipo do produto Delem 'DA-Touch' é exibido.

Este logotipo é uma pequena imagem, que é armazenada no disco de controle como um arquivo de imagem PNG padrão: logo.png. Se necessário, este logotipo pode ser substituído ou alterado para o logotipo apropriado da empresa:

3.7 Sistema de Backup / Restauração do Sistema

É possível fazer um backup completo do controle DA-Touch. Este backup inclui:

– O software de aplicação

– Todos os arquivos adicionais na unidade \Configuration (sequenciador etc.)

– Parâmetros da máquina

– Todos os dados do usuário (produtos, ferramentas, configurações)

Faça um backup do sistema

Execute os seguintes passos para fazer um backup completo do sistema:

• Insira um pen drive USB em uma das portas USB.

• Selecione a página Informações do Sistema no menu Máquina.

• Pressione a tecla de função 'backup system'. A seguinte janela aparece:

3.8 Calibração da tela de toque

A tela de toque é calibrada e pronta para uso na entrega.

Às vezes, pode ser necessário recalibrar a tela de toque, por exemplo, após o controle ter sido montado na máquina. A calibração é realizada de forma rápida e fácil.

• Selecione a página Manutenção no menu Máquina.

• Toque no botão ‘calibrate touchscreen’.

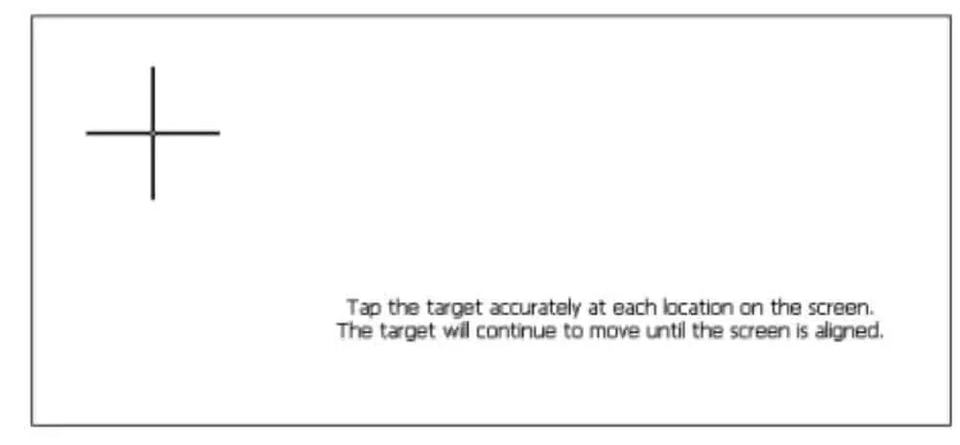

• Uma tela branca aparece, com uma cruz preta. Toque na cruz preta com muito cuidado.

• Repita isso sempre que a cruz se mover para uma nova posição.

3.9 Programa de análise

O controle está equipado com um programa para análise de um ciclo de prensa-dobra. Este programa de análise pode ser executado em paralelo com a aplicação DA.

O princípio de funcionamento é o seguinte. Durante um ciclo de dobra, o programa registra os valores de vários sinais de I/O analógicos e digitais. Todos esses dados são imediatamente armazenados em um arquivo no disco de controle e podem ser representados graficamente.

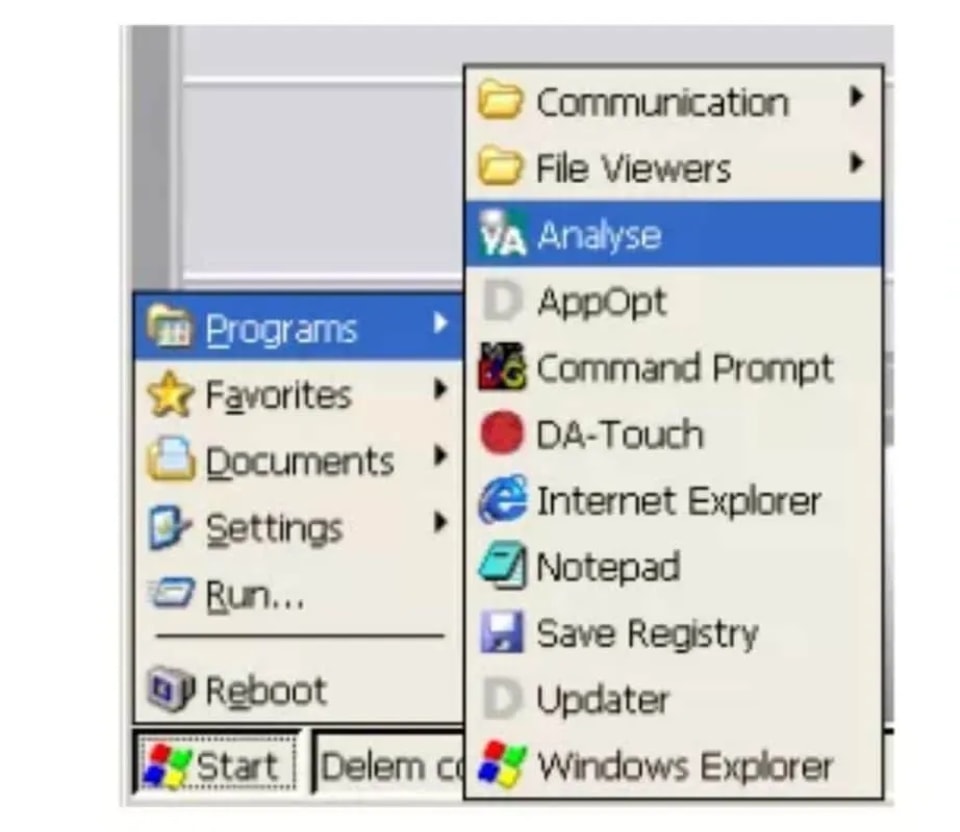

Primeiro faça login com nível 2 ou superior. Em seguida, inicie Programas->Analyse no menu iniciar do Windows para ativar a ferramenta de análise.

4. Atualizar software de controle

4.1 DelemInstaller

DelemInstaller.exe é um pequeno programa que é executado em um PC. Ele é usado para gerar um arquivo de atualização a ser instalado em um controle DA-Touch.

Além disso, ferramentas adicionais podem ser instaladas com DelemInstaller ou um pen drive de resgate pode ser gerado.

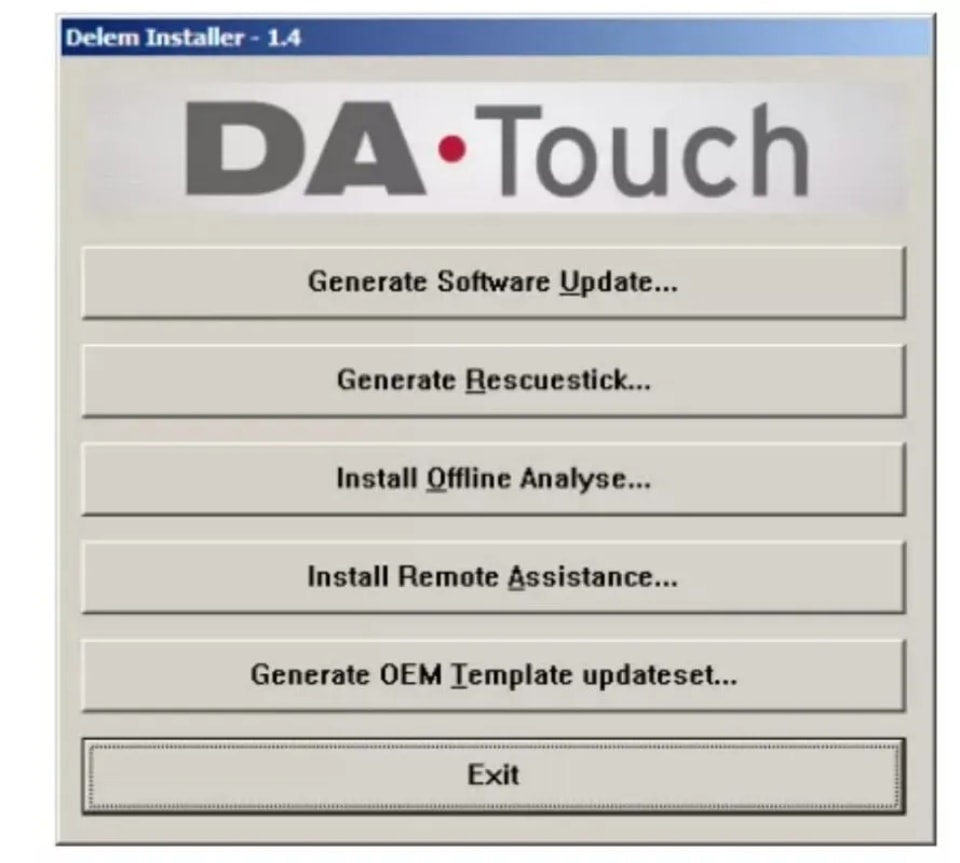

Quando o DelemInstaller.exe é iniciado em um PC, a seguinte tela aparecerá:

4.2 Procedimento de atualização de software

Nota: O procedimento de atualização descrito neste parágrafo atualizará apenas o software de aplicativo de um controle DA-Touch. As modificações feitas na unidade \Configuração e os dados na unidade \Usuário permanecerão inalterados.

4.3 Conjunto de atualização OEM

Com o procedimento descrito no parágrafo 4.2, apenas o aplicativo padrão do controle DA-Touch será atualizado. Com um conjunto de atualização OEM, arquivos adicionais, como um arquivo sequenciador, podem ser instalados ao mesmo tempo.

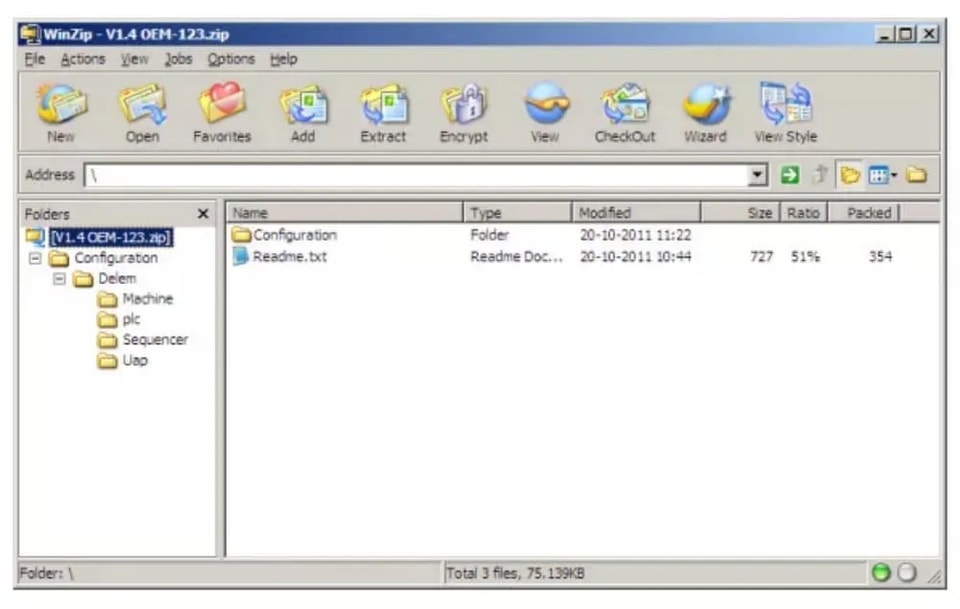

Um conjunto de atualização OEM é um arquivo .zip contendo o software de aplicativo e os arquivos adicionais, organizados na mesma estrutura de pastas como são instalados no controle DA-Touch.

Com o aplicativo DelemInstaller, um modelo .zip pode ser gerado que pode ser usado como ponto de partida para compor seu próprio conjunto de atualização. Este arquivo .zip já contém as pastas mais comumente usadas.

4.4 Procedimento de resgate do controle

4.4.1 Introdução

O procedimento de resgate para o controle Delem destina-se a reinstalar todo o software original no controle. Destina-se como último recurso, quando outras tentativas de 'curar' o controle falharam e/ou o controle não inicializa mais a partir do disco rígido interno (o cartão compactflash).

Quando este procedimento é executado, todos os dados existentes no disco rígido são apagados: produtos, ferramentas, etc. Os códigos de licença para opções de controle não são apagados. Essas opções não são armazenadas no cartão CompactFlash, mas no DIM.

Este procedimento só pode ter sucesso quando todo o hardware ainda estiver funcional.

4.4.2 Requisitos

Para executar o procedimento no controle, é necessário o seguinte equipamento:

– um conjunto completo de software DA-Touch;

– um PC executando o sistema operacional Windows (Windows XP, Windows 7);

– um pen drive USB;

4.4.3 Procedimento de resgate

O procedimento de resgate é realizado com um pen drive USB, que é reconhecido pelo controle como um disco USB externo. O pen drive USB está equipado com o software necessário e o controle é inicializado a partir do pen drive USB para reinstalar o software do controle.

Parte III – O programa de diagnóstico

Para poder testar um controle DA-Touch, ele foi equipado com um programa de diagnóstico. Com as funções de teste do programa de diagnóstico, o engenheiro de serviço pode testar o próprio controle e as comunicações com os componentes do sistema conectados externamente.

Antes de iniciar o programa de diagnóstico, é necessário verificar se a bomba hidráulica da dobradeira não está funcionando. Isso ocorre porque durante a operação de diagnóstico do controle, nenhuma regulagem da viga de prensa é realizada.

⒈Observações gerais

1.1 Saídas de válvula

Com o programa de diagnóstico, você deve ter muito cuidado porque as válvulas proporcionais podem ser defletidas. As válvulas de alta retenção devem estar na posição fechada para evitar que a viga superior desça. É uma boa prática colocar a viga superior em sua posição mais baixa

antes de iniciar o programa de diagnóstico.

1.2 Verificação de componentes

Na descrição dos testes, é indicado qual(is) componente(s) é(são) responsável(is) pelo funcionamento correto daquela parte específica.

Para ver o desenho em vista explodida com todos os cabos e placas internos dos controles DA-Touch, consulte os diagramas incluídos no final da parte I.

A montagem da placa-mãe do controle pode ser trocada facilmente, pois todos os dados específicos são armazenados no disco rígido.

Se o disco rígido interno (o cartão CompactFlash) precisar ser substituído, é recomendado fazer um backup de todos os dados específicos do usuário: produtos, ferramentas, constantes de programa e parâmetros da máquina. Use as ferramentas 'backup de produtos' e 'backup de ferramentas' no menu Configurações para este

propósito. Junto com as ferramentas, automaticamente os parâmetros dos menus Configurações e Máquina (inseridos pelo usuário) serão gravados no meio de backup. Para salvar os parâmetros da máquina, você deve ir ao menu de parâmetros da máquina e selecionar a opção 5, Backup de parâmetros.

⒉Menu de teste

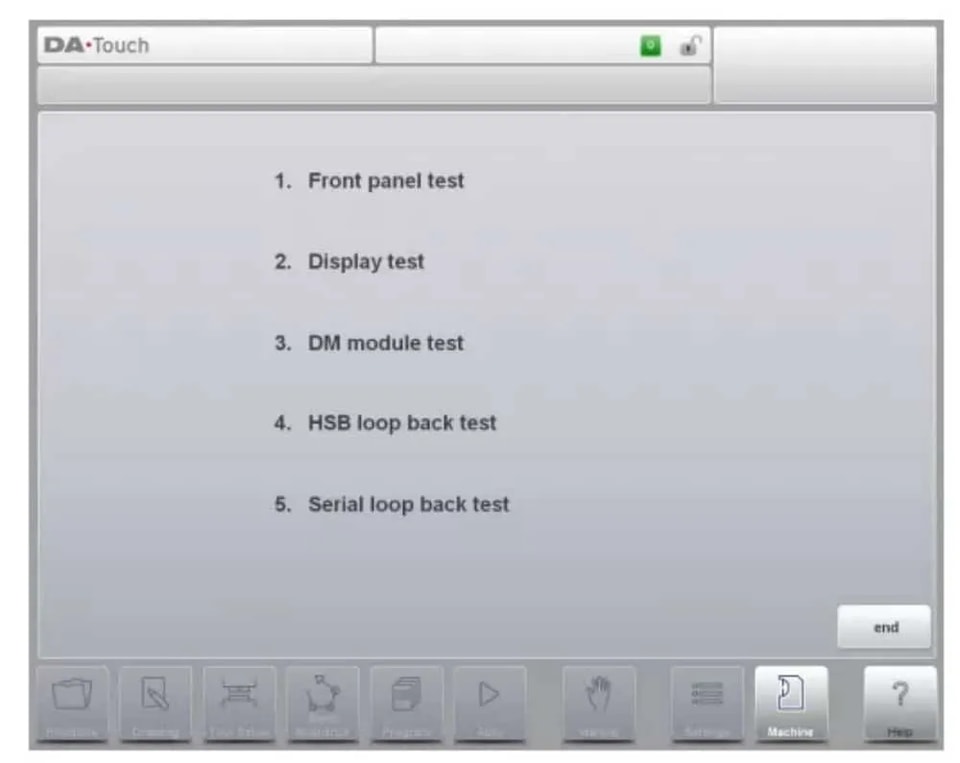

Quando o programa de diagnóstico é iniciado, a tela mostra o menu conforme indicado na figura 2.a (exemplo do menu principal de diagnóstico).

⒊Teste do painel frontal

Função

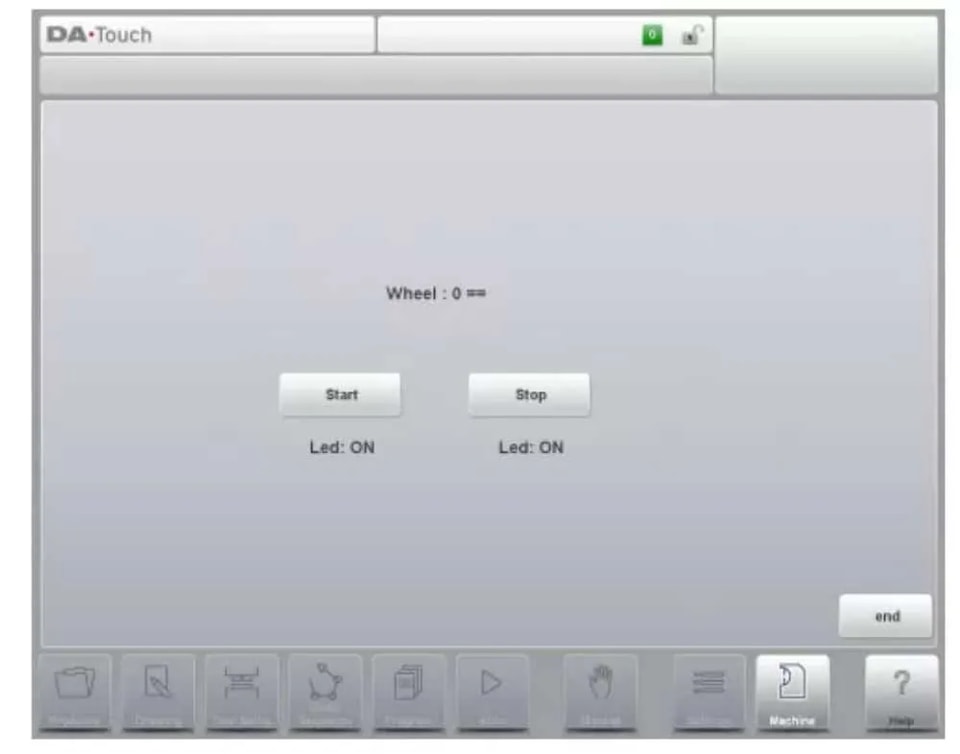

Este teste destina-se a verificar o funcionamento dos botões de iniciar e parar e do volante manual.

Descrição

A seguinte tela aparece, como na figura 3.a.

⒋Teste de tela

Função

Para ter uma boa ideia sobre a configuração de cores e o correto funcionamento da tela colorida, você verá uma série de barras horizontais. É importante que as 3 cores principais estejam disponíveis (vermelho, verde e azul).

Ao tocar no botão 'colortest', uma tela branca será exibida (função de alternância).

⒌ Teste do módulo DM

Função

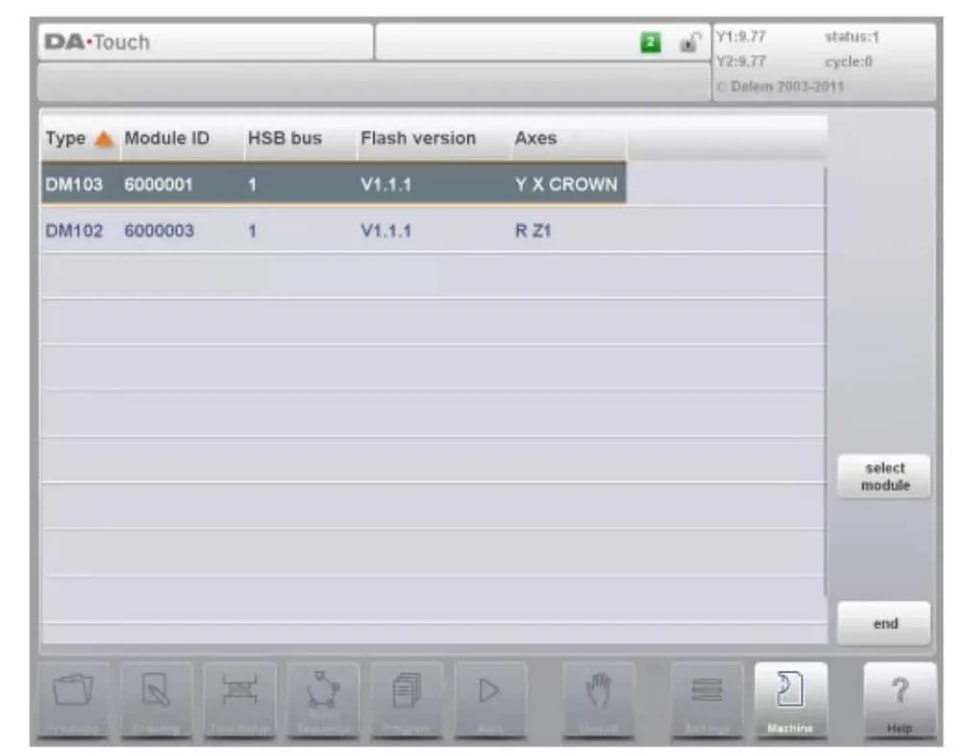

Este teste verifica as entradas e saídas dos módulos DM conectados.

⒍ Teste do HSB

Função

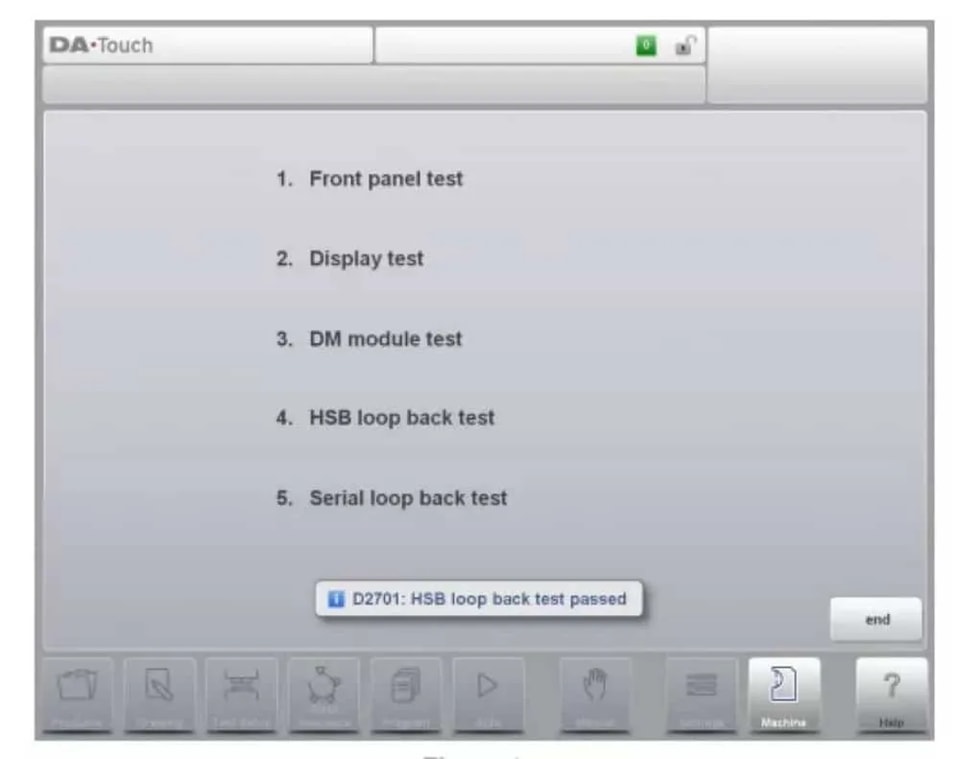

Com este teste, o conector do barramento de alta velocidade (HSB) do controle é verificado. Descrição

Com este teste, o circuito HSB do controle é verificado. Para realizar este teste:

• abra o controle;

• remova o cabo HSB padrão que está conectado à placa-mãe;

• pegue um cabo HSB pequeno e coloque uma extremidade no primeiro conector HSB e a outra extremidade no segundo conector HSB;

• feche o controle;

• ative o controle e vá ao menu principal de diagnóstico;

• Toque no item 4 no menu principal do modo de diagnóstico.

⒎ Teste das portas seriais

Função

Com este teste, os conectores da interface serial (RS-232) do controle são verificados.

Descrição

• abra o controle;

• monte um conector de loopback na porta RS-232 a ser testada;

• feche o controle;

• ative o controle e vá ao menu principal de diagnóstico;

• Toque no item 5 no menu principal do modo de diagnóstico.

• Ambas as conexões são testadas ao mesmo tempo.

• O resultado será exibido na tela.

Senhas importantes

Nível 0: 741 Nível 1: 14753 Nível 2: 32157 Nível 3: 25789

Se você deseja baixar o manual de instalação DA-66T da DELEM para a sua prensa dobradeira CNC em PDF, você pode visitar o nosso centro de downloads, onde encontrará todos os manuais que precisará. Você também pode entrar em contato com a equipe técnica da JUGAO CNC MACHINE.
