Na indústria de prensas dobradeiras, a configuração e gestão eficientes de ferramentas são cruciais para garantir operações de dobra precisas e de alta qualidade. O sistema de controle DELEM DA53T, amplamente utilizado por sua funcionalidade avançada e design amigável ao usuário, permite que os operadores adicionem facilmente novas ferramentas, otimizando a configuração de ferramentas da máquina. Este guia fornecerá um passo a passo sobre como adicionar novas matrizes superiores e inferiores ao DELEM DA53T, ajudando você a configurar suavemente as ferramentas da sua prensa dobradeira e garantindo um processo suave e eficiente.

Por Que a Configuração de Ferramentas é Importante

A configuração de ferramentas é fundamental para a operação da prensa dobradeira. A configuração adequada das ferramentas garante dobras precisas e consistentes, o que é crucial tanto para a qualidade do produto quanto para a eficiência da produção. Dominar como adicionar novas ferramentas ao controlador DELEM DA53T não apenas otimiza os processos de produção, mas também permite uma resposta flexível a diversas exigências dos clientes.

Este guia detalhará como adicionar matrizes superiores e inferiores ao sistema DELEM DA53T. Por favor, siga as etapas cuidadosamente para evitar erros e garantir uma configuração de ferramentas correta e confiável.

Parte 1: Adicionando Novos Punções (Matrizes Superiores)

O primeiro passo na sua configuração de ferramentas é adicionar os punções, ou matrizes superiores, ao controlador DELEM DA53T. Siga as etapas abaixo para configurar os punções.

l Clique em Máquina

Inicie o processo selecionando a máquina específica com a qual deseja trabalhar na interface DELEM DA53T. Esta etapa inicial é crucial, pois garante que as configurações que você aplicar sejam adaptadas às capacidades e especificações da máquina escolhida. Navegue pela interface usando os controles de tela sensível ao toque, que são projetados para operação amigável ao usuário. Uma vez que você tenha identificado o modelo correto da máquina, confirme sua seleção para prosseguir. Esta atenção cuidadosa aos detalhes não apenas facilita um processo de configuração mais suave, mas também aumenta a eficiência geral e a precisão das operações de dobra que você realizará.

l Adicionar os Punções

No painel de controle, navegue até a seção 'Punches' para iniciar o processo de adicionar um novo punch. Esta seção é especificamente projetada para gerenciar os vários punches disponíveis para suas operações de dobra. Uma vez que você estiver na seção de punches, clique na opção 'Add the Punch' para começar. Isso irá guiá-lo através das etapas necessárias para incorporar um novo punch ao sistema. Em seguida, clique no botão 'New' para criar uma nova entrada de punch. Esta ação abre um formulário onde você pode inserir detalhes essenciais, como dimensões, tipo de material e especificações, garantindo que o novo punch seja configurado corretamente para suas necessidades.

l Insira o ID do Novo Punção

Insira o ID único ou o nome do novo punção no campo designado. Este identificador é essencial, pois deve corresponder diretamente ao molde físico do punção que você está instalando na prensa dobradeira. Um ID bem escolhido ajuda a manter a organização e garante que os operadores possam reconhecer e recuperar facilmente o punção correto durante a configuração e operação. É aconselhável usar uma convenção de nomenclatura que reflita características-chave do punção, como seu tamanho ou função, para facilitar a identificação rápida. Esta atenção aos detalhes não apenas aumenta a eficiência do fluxo de trabalho, mas também minimiza o risco de erros durante o processo de dobra.

l Medir a Altura do Punção

Meça a altura do novo punção cuidadosamente para garantir que ele se encaixe corretamente em sua máquina. Medições precisas são vitais para alcançar o desempenho ideal e evitar quaisquer problemas operacionais. Neste exemplo, a altura medida do punção é 120,10 mm. Essa dimensão precisa é crucial, pois mesmo pequenas discrepâncias podem afetar o alinhamento e a funcionalidade do punção dentro da prensa dobradeira. Após medir, verifique novamente a altura para confirmar sua precisão antes de prosseguir com a instalação. O encaixe adequado do punção não apenas melhora a qualidade do processo de dobra, mas também contribui para a segurança geral e a eficiência da operação da máquina.

l Inserir Altura do Punção

Insira a altura do punção de 120.10 mm no sistema DELEM DA53T para garantir que a máquina reconheça com precisão as especificações do novo punção. Esta etapa é crucial, pois permite que o sistema ajuste suas configurações de acordo, otimizando as operações de dobra para acomodar as dimensões específicas do punção. Navegue até o campo apropriado na seção de punções da interface e insira a medição com precisão. Após inserir a altura, verifique se os dados estão corretos para evitar quaisquer problemas potenciais durante a operação. Esta atenção aos detalhes ajuda a manter a integridade do processo de dobra e aumenta a produtividade geral.

l Inserir Ângulo do Entalhe

O ângulo da ranhura do punção é um fator crítico no processo de dobra, pois influencia diretamente a qualidade e a precisão das dobras produzidas. Para esta etapa específica, o ângulo da ranhura está definido em 85 graus. Inserir com precisão este valor no sistema DELEM DA53T é essencial para garantir que a máquina opere dentro dos parâmetros especificados. Para fazer isso, navegue até o campo designado para o ângulo da ranhura do punção e insira o valor de 85 graus. Verifique novamente sua entrada para confirmar sua correção, pois até mesmo pequenos erros podem levar a desalinhamentos e afetar o resultado geral da operação de dobra.

l Inserir Valor do Raio

As punções frequentemente apresentam um raio que é essencial para definir o perfil de dobra e garantir a curvatura desejada no material. Este raio desempenha um papel significativo na determinação da forma final da dobra, afetando tanto a estética quanto a funcionalidade. Para esta punção específica, o raio é medido em 0,5 mm. Este raio relativamente pequeno permite uma dobra precisa enquanto minimiza o risco de deformação do material. É importante documentar com precisão este raio no sistema, pois garante que a máquina possa executar o processo de dobra corretamente, produzindo resultados de alta qualidade que atendem aos requisitos de design especificados.

l Medir a Largura do Punção

Em seguida, prossiga para medir a largura do punção, pois esta dimensão é crucial para sua compatibilidade com a prensa dobradeira e a aplicação de dobra específica. Para este exemplo, a largura do punção é registrada em 26,07 mm. Esta medição é importante porque afeta diretamente as capacidades de dobra do material e o desempenho geral do punção durante as operações. Ao medir, garanta que a largura seja tomada com precisão e consistência, usando ferramentas apropriadas para evitar quaisquer discrepâncias. Uma vez que você tenha confirmado a largura, é essencial inserir esse valor no sistema, pois isso ajudará a manter um controle preciso sobre o processo de dobra e garantir resultados ótimos.

l Inserir Largura do Punção

Insira a largura do punção, que é 26,07 mm, no controlador DELEM DA53T para garantir que a máquina reconheça esta dimensão crítica. Esta etapa é essencial para manter a precisão e eficiência do processo de dobra. Comece acedendo à secção apropriada da interface do controlador designada para especificações do punção. Insira cuidadosamente a medição da largura, garantindo que é introduzida corretamente para evitar quaisquer erros operacionais. Após inserir o valor, verifique novamente a precisão, uma vez que até mesmo pequenos erros podem levar a problemas significativos durante as operações de dobra. Documentar adequadamente a largura do punção ajudará a melhorar o desempenho geral e a confiabilidade da sua máquina.

l Inserir Valor de Resistência

Insira o valor de resistência para o punção no sistema, pois este parâmetro é crucial para garantir o desempenho ideal durante o processo de dobra. Neste caso, a resistência é configurada para um valor de 3. Esta configuração influencia como o punção interage com o material, afetando tanto a qualidade da dobra quanto a eficiência geral da operação. Para inserir este valor, navegue até a seção designada dentro do controlador DELEM DA53T que trata dos parâmetros do punção. Insira cuidadosamente o valor de resistência de 3, garantindo que seja preciso para evitar quaisquer problemas potenciais durante a produção. Verifique novamente sua entrada para confirmar sua correção, pois esta atenção aos detalhes ajudará a manter a integridade e confiabilidade do processo de dobra.

l Salvar e Finalizar

Após inserir com precisão todos os parâmetros de punção no controlador DELEM DA53T, é essencial finalizar a configuração clicando no botão 'End'. Esta ação salvará todas as configurações que você inseriu, garantindo que a máquina retenha as configurações especificadas para operações futuras. Antes de clicar em 'End', reserve um momento para revisar todos os parâmetros uma última vez, confirmando que cada valor está correto e completo. Esta etapa é crucial, pois qualquer descuido pode levar a ineficiências operacionais ou erros durante o processo de dobra. Ao salvar a configuração de punção, você facilita um fluxo de trabalho mais suave e aumenta a eficácia geral das suas operações de produção.

Parte 2: Adicionando Novas Matrizes (Matrizes Inferiores)

Após configurar com sucesso os punções, o próximo passo é adicionar as matrizes, também conhecidas como moldes inferiores, para completar a configuração da ferramenta. Esta etapa é crucial para garantir que o processo de dobramento funcione de forma suave e eficiente. Comece selecionando as matrizes apropriadas que correspondam às especificações dos punções que você acabou de configurar. Posicione cuidadosamente as matrizes na área designada da máquina, garantindo o alinhamento adequado para um desempenho ideal. Preste muita atenção às dimensões e compatibilidade das matrizes, pois esses fatores impactarão diretamente a qualidade das dobras produzidas. Siga essas etapas diligentemente para garantir uma integração perfeita das matrizes na configuração geral da ferramenta, abrindo caminho para operações de dobramento precisas e eficazes.

l Clique na Seção de Matrizes Inferiores

Navegue até a seção 'Bottom Dies' da interface DELEM DA53T para iniciar o processo de adicionar a nova matriz. Esta seção é especificamente designada para configurar os moldes inferiores, que desempenham um papel vital no processo de dobra. Uma vez que você entrar nesta área, encontrará várias opções e configurações relacionadas às matrizes. Comece selecionando a opção de adicionar uma nova matriz, o que solicitará que você insira detalhes essenciais, como dimensões, tipo de material e quaisquer características específicas relevantes para a matriz. Certifique-se de inserir essas informações com precisão para manter a compatibilidade com as punções configuradas. Tomar cuidado para seguir essas etapas ajudará a simplificar a configuração do ferramental e a melhorar a eficiência geral das suas operações de dobra.

l Clique em Novo

Assim como com as punções, clique no botão 'Novo' para criar uma nova entrada de matriz dentro da interface DELEM DA53T. Esta ação permitirá que você insira todas as especificações necessárias para a nova matriz, garantindo que ela se alinhe perfeitamente com sua configuração de ferramentas existente. Ao clicar em 'Novo', um formulário aparecerá, solicitando que você insira detalhes essenciais, como as dimensões da matriz, propriedades do material e quaisquer características únicas relevantes para sua função. É importante ser minucioso e preciso durante este processo para garantir que a matriz funcione de forma ideal durante as operações. Ao criar cuidadosamente uma nova entrada de matriz, você prepara o terreno para alcançar dobras de alta qualidade e manter a eficiência geral do seu fluxo de trabalho de produção.

l Insira o ID da Nova Matriz

Insira o ID único ou o nome para o novo molde, certificando-se de que corresponda com precisão ao molde físico que você está utilizando. Esta identificação é crucial para manter a organização e garantir que os operadores possam reconhecer e selecionar facilmente o molde correto durante a produção. Um ID ou nome bem escolhido deve refletir as especificações ou o uso pretendido do molde, facilitando a referência rápida no futuro. Reserve um tempo para verificar novamente as informações inseridas quanto à precisão, pois quaisquer discrepâncias podem levar a confusão e possíveis erros no processo de dobra. Ao garantir uma correspondência precisa entre a entrada digital e o molde físico, você contribui para a eficiência e confiabilidade gerais das suas operações.

l Medir Dimensões da Matriz

Meça a largura e a altura da nova matriz com precisão, pois estas dimensões são críticas para garantir o alinhamento e a funcionalidade adequados durante o processo de dobragem. Para este exemplo, tanto a largura como a altura são registadas como 150 mm. Utilizando um paquímetro ou uma ferramenta de medição semelhante, tome estas medições cuidadosamente para garantir a precisão. É importante notar quaisquer variações ligeiras, pois mesmo pequenas discrepâncias podem afetar o desempenho da matriz e a qualidade das dobras produzidas. Assim que tiver confirmado que ambas as dimensões são de facto 150 mm, introduza esta informação na interface DELEM DA53T, assegurando que está alinhada com as especificações do punção correspondente para obter resultados ótimos.

l Inserir Dimensões da Matriz

Introduza a largura e a altura da matriz no sistema, especificando ambas as medições como 150 mm. Esta etapa é essencial para a configuração precisa da matriz na interface DELEM DA53T. Ao inserir essas dimensões, certifique-se de verificar novamente quaisquer erros tipográficos para manter a precisão. A inserção precisa da largura e altura é vital, pois afeta diretamente como a matriz interage com os punções durante o processo de dobra. Uma vez que os valores são inseridos, revise suas entradas para confirmar que estão corretas. Essa diligência ajudará a garantir operações contínuas e contribuirá para a eficácia geral do seu fluxo de trabalho de produção.

l Inserir Valor do Raio

Assim como com as punções, o raio da matriz também deve ser inserido no sistema para garantir funcionalidade precisa durante o processo de dobra. Para esta matriz específica, o raio é medido em 0,5 mm. Registrar essa medição com precisão é crucial, pois o raio afeta a curvatura das dobras produzidas e pode influenciar a qualidade geral do produto final. Ao inserir o raio na interface DELEM DA53T, reserve um momento para verificar se o valor está correto e corresponde à matriz física que você está usando. Essa atenção aos detalhes ajudará a evitar quaisquer discrepâncias que possam impactar a eficiência da produção e garantir que a matriz funcione conforme o pretendido durante as operações.

l Inserir Ângulo do Entalhe

O ângulo do slot para a matriz é outro parâmetro crucial que deve ser registrado com precisão no sistema. Este ângulo desempenha um papel significativo na determinação de como a matriz interage com o material durante o processo de dobra. Para esta matriz específica, você deve inserir o ângulo do slot como 86 graus. Ao inserir essas informações na interface DELEM DA53T, é essencial garantir que o ângulo seja preciso, pois mesmo pequenos desvios podem levar a dobras inadequadas e afetar a qualidade geral do produto acabado. Após inserir o ângulo do slot de 86 graus, reserve um momento para revisar sua entrada para confirmar sua precisão, ajudando a manter um desempenho e eficiência consistentes em suas operações de fabricação.

l Medir Largura do Rasgo

Meça a largura do rasgo da matriz com cuidado, pois esta dimensão é vital para alcançar os resultados de dobragem desejados. Neste exemplo, a largura do rasgo é registada como 9 mm. Utilizando um paquímetro ou ferramenta de medição semelhante, certifique-se de que faz uma medição precisa para evitar quaisquer discrepâncias potenciais que possam impactar a produção. A largura do rasgo influencia diretamente o modo como os materiais se encaixam na matriz e pode afetar a qualidade e a precisão das dobras. Assim que tiver confirmado que a largura do rasgo é de facto 9 mm, certifique-se de introduzir esta medição na interface DELEM DA53T, assegurando que está corretamente alinhada com outros parâmetros para um desempenho ótimo durante as operações.

l Inserir Largura do Rasgo

Introduza a largura do rasgo no sistema DELEM DA53T, definindo-a com precisão para 9 0 mm. Esta medição é crítica para garantir a interação adequada entre a matriz e o material que está a ser dobrado. Ao introduzir este valor, tome especial cuidado para verificar novamente quaisquer erros, pois mesmo pequenas imprecisões podem levar a problemas significativos no processo de dobragem. Assim que tiver confirmado que a largura do rasgo foi corretamente introduzida como 90 mm, reveja outros parâmetros para garantir que são consistentes com esta medição. Esta atenção meticulosa aos detalhes é essencial para manter a eficiência da produção e alcançar resultados de alta qualidade nas suas operações.

l Escolha Fundo V como Padrão

Selecione a opção de fundo em V para a matriz, pois essa configuração é considerada o padrão para a maioria das prensas dobradeiras. O design de fundo em V é preferido devido à sua versatilidade e eficácia na produção de dobras precisas em uma variedade de materiais. Esse tipo de matriz facilita a distribuição uniforme da força, garantindo que o material seja moldado correta e consistentemente. Ao escolher essa opção na interface DELEM DA53T, esteja atento à sua compatibilidade com seus requisitos específicos de dobra. Ao optar pela configuração de fundo em V, você aumenta a confiabilidade das suas operações de dobra, contribuindo para uma eficiência aprimorada e saídas de maior qualidade em seus processos de produção.

l Inserir Valor de Resistência

Insira o valor de resistência da matriz, garantindo que esteja definido como 3. Este parâmetro é essencial para determinar como a matriz irá desempenhar sob pressão durante o processo de dobra. O valor de resistência da matriz influencia diretamente a resposta do material à força aplicada, afetando a precisão e a qualidade das dobras produzidas. Ao inserir este valor no sistema DELEM DA53T, verifique novamente a precisão para evitar quaisquer erros potenciais que possam comprometer a operação de dobra. Definir a resistência da matriz como 3 garante a interação ideal entre a matriz e o material, promovendo uma dobra eficaz e contribuindo para o sucesso geral do seu fluxo de trabalho de fabricação. Sua atenção a este detalhe ajudará a manter altos padrões de eficiência de produção e qualidade do produto.

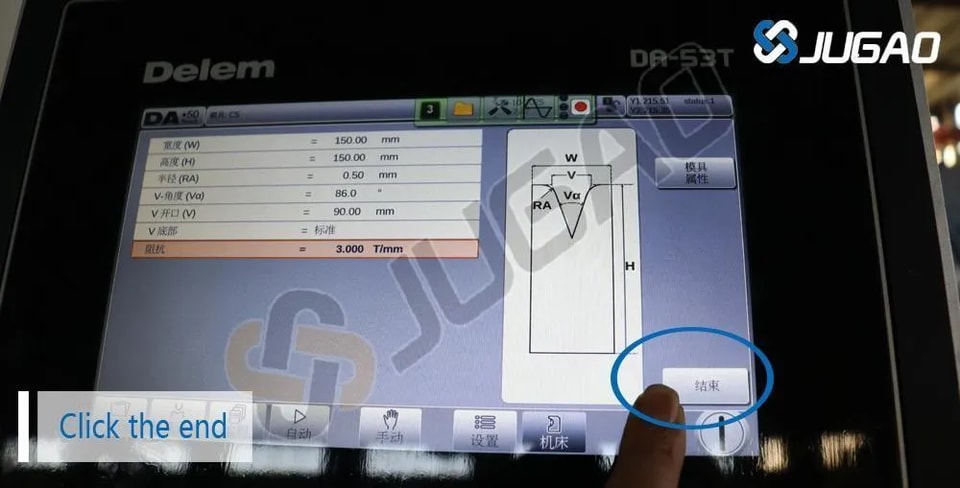

l Salvar e Finalizar

Uma vez que todos os parâmetros da matriz tenham sido meticulosamente inseridos, é hora de finalizar a configuração clicando em 'End' para salvar a configuração da matriz. Esta etapa é crucial, pois garante que todas as configurações específicas — como largura do slot, ângulo do slot e resistência da matriz — sejam armazenadas com segurança no sistema DELEM DA53T. Ao salvar a configuração da matriz, você cria uma referência confiável para operações futuras, minimizando o risco de erros em dobras subsequentes. Antes de clicar em 'End', reserve um momento para revisar cada parâmetro uma última vez para confirmar sua precisão. Concluir este processo não apenas simplifica seu fluxo de trabalho, mas também melhora a eficiência geral e a qualidade de suas tarefas de produção.

Finalizando a Configuração da sua Ferramentaria

Agora que tanto os punções quanto as matrizes foram configurados no controlador DELEM DA53T, a configuração da sua ferramentaria está completa. É essencial verificar novamente todos os valores inseridos para evitar erros durante o processo de dobra. Uma configuração precisa da ferramentaria desempenha um papel vital na obtenção de dobras de alta qualidade na sua prensa dobradeira.

Uma vez que a configuração esteja finalizada, você pode realizar uma dobra de teste para verificar se os moldes recém-adicionados funcionam conforme o esperado e garantir que tudo opere corretamente.

Conclusão

Adicionar novos moldes ao controlador DELEM DA53T é um processo simples que depende de uma atenção cuidadosa aos detalhes. Seguindo este guia passo a passo, você pode configurar novos punções e matrizes de forma eficiente e precisa, permitindo uma configuração de ferramentas suave para a sua prensa dobradeira. Seja preparando ferramentas para um novo projeto ou adaptando a máquina para uma tarefa específica, saber como configurar moldes de forma eficaz é fundamental para otimizar o desempenho da máquina e garantir dobras de qualidade.

Integrar uma configuração adequada da ferramentaria no seu fluxo de trabalho aumenta a eficiência das operações da prensa dobradeira e ajuda sua equipe a produzir consistentemente peças de alta precisão. Use este guia sempre que precisar adicionar novos moldes, e você estará no caminho para dominar a configuração da ferramentaria da prensa dobradeira com o controlador DELEM DA53T.
