Distinção entre dobradeiras CNC e NC: uma explicação das diferenças fundamentais
Distinção entre dobradeiras CNC e NC: uma explicação das diferenças fundamentais
Neste artigo, explorarei as principais diferenças entre as dobradeiras CNC (Controle Numérico Computadorizado) e NC (Controle Numérico). À medida que nos aprofundamos nas particularidades de cada sistema, você compreenderá com mais clareza seus mecanismos de operação e respectivas vantagens. Seja para atualizar seu maquinário atual ou simplesmente ampliar seus conhecimentos, reconhecer as diferenças entre os sistemas de dobradeira CNC e NC é fundamental. Acompanhe-me nesta análise das características, vantagens e aplicações ideais dessas máquinas indispensáveis no setor de fabricação de chapas metálicas.
Visão geral
Ao considerar a aquisição de uma dobradeira, é comum haver confusão entre a dobradeira CNC e a dobradeira NC. De fato, existem inúmeras diferenças entre esses dois tipos de equipamento. Hoje, explicaremos alguns aspectos-chave que diferenciam as dobradeiras CNC das dobradeiras NC. Esperamos que estas informações sejam úteis para o início do seu negócio. Para fins de discussão, chamaremos a dobradeira do tipo barra de torção de “dobradeira NC” e a dobradeira do tipo eletro-hidráulica de “dobradeira CNC”.
Dobradeira CNC
Dobradeira NC
Diferença
Estrutura
Os princípios de projeto das duas máquinas são diferentes, o que resulta em estruturas síncronas distintas em ambos os lados do martelo. A dobradeira NC utiliza um eixo de torção para ligar os dois lados do martelo, forçando um movimento síncrono para cima e para baixo. Consequentemente, a dobradeira NC depende de um método de sincronismo mecânico forçado, o que impede a auto-verificação e o ajuste do paralelismo do martelo.
Em contraste, a dobradeira CNC é equipada com dois encoders lineares em ambos os lados da máquina. O controlador CNC utiliza o feedback desses encoders para analisar o estado síncrono do martelo. Caso surjam discrepâncias, o controlador faz ajustes por meio de uma válvula proporcional para manter a sincronização do martelo. O controlador CNC, o sistema hidráulico e os encoders lineares juntos constituem um sistema de controle em malha fechada.

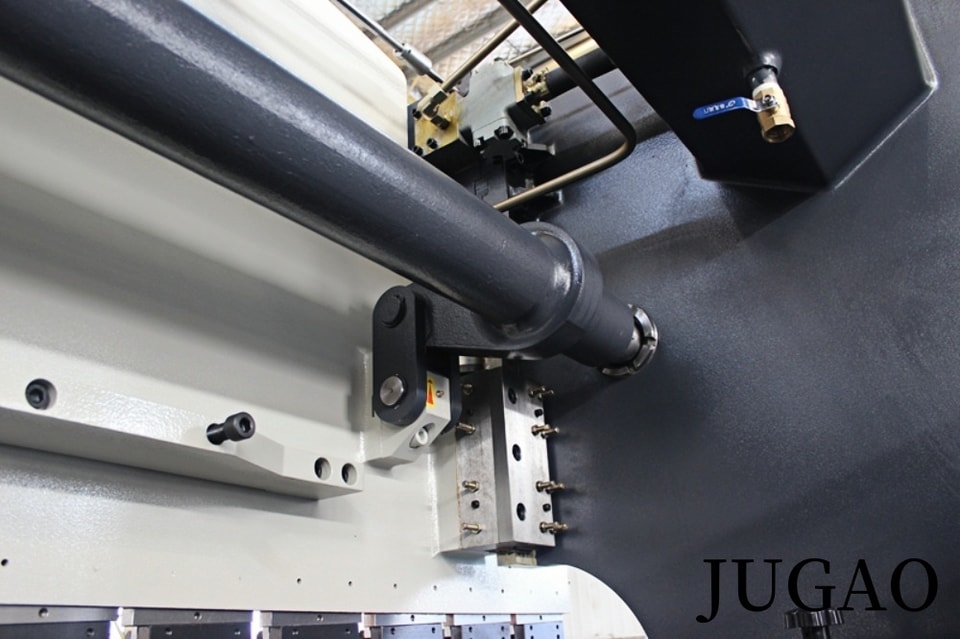

Barra de torção

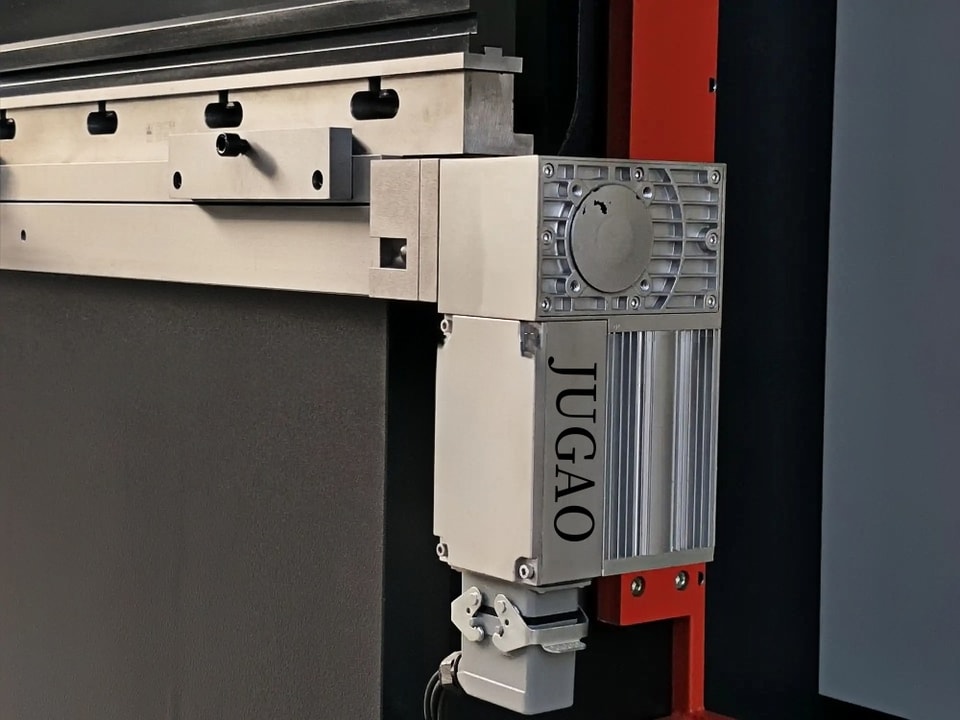

Encoder linear
Precisão
O paralelismo do martelo influencia significativamente a precisão da peça. A sincronização da prensa dobradeira NC é mantida mecanicamente e não dispõe de feedback em tempo real para correção de erros, o que faz com que não se ajuste automaticamente e, consequentemente, resulte numa menor precisão de dobragem. No caso da prensa dobradeira NC, a barra de torção faz com que ambos os cilindros se desloquem em uníssono. A exposição prolongada a cargas parciais pode provocar deformação na barra de torção.
Por outro lado, a prensa dobradeira CNC utiliza um controlador para gerir a sincronização do martelo através de uma válvula proporcional. Além disso, um encoder linear fornece feedback sobre os erros ao controlador. Caso surja um erro, o encoder linear transmite essa informação, levando o controlador a sinalizar a válvula proporcional para efetuar os ajustes necessários, garantindo a sincronização do martelo e melhorando a precisão da dobragem.
Velocidade de funcionamento

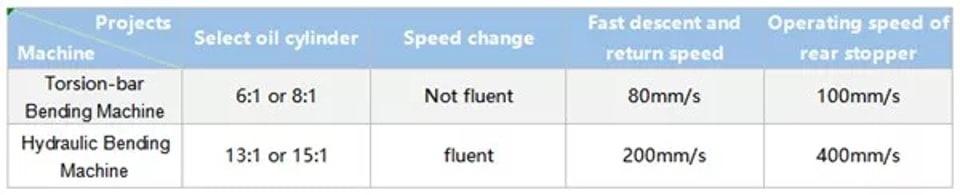

No contexto das prensas dobradeiras, a discussão geralmente gira em torno de três velocidades distintas: a velocidade de descida, a velocidade de trabalho e a velocidade de retorno. No caso das prensas dobradeiras NC (controlo numérico), estas estão equipadas com cilindros com uma relação de 6:1 ou 8:1, enquanto as prensas dobradeiras CNC (controlo numérico computadorizado) utilizam cilindros com uma relação de 13:1 ou 15:1, o que faz com que a prensa dobradeira CNC opere a uma velocidade superior à da sua equivalente NC. Durante o movimento descendente do martelo numa prensa dobradeira NC, a velocidade é de aproximadamente 80 mm/s, enquanto a velocidade de movimentação do batente traseiro é de cerca de 100 mm/s. Em contrapartida, a prensa dobradeira CNC apresenta uma velocidade de descida do martelo de até 200 mm/s e uma transição suave durante os ajustes de velocidade. Além disso, a velocidade do batente traseiro pode atingir até 400 mm/s, melhorando significativamente a eficiência global de trabalho.
Rigidez mecânica
Devido ao seu design, a prensa dobradeira NC não é capaz de suportar dobragem com carga parcial. O funcionamento prolongado nestas condições pode levar à deformação da barra de torção. Em contrapartida, a prensa dobradeira CNC permite o funcionamento independente dos eixos Y1 e Y2, possibilitando operações com carga parcial sem risco de deformação.

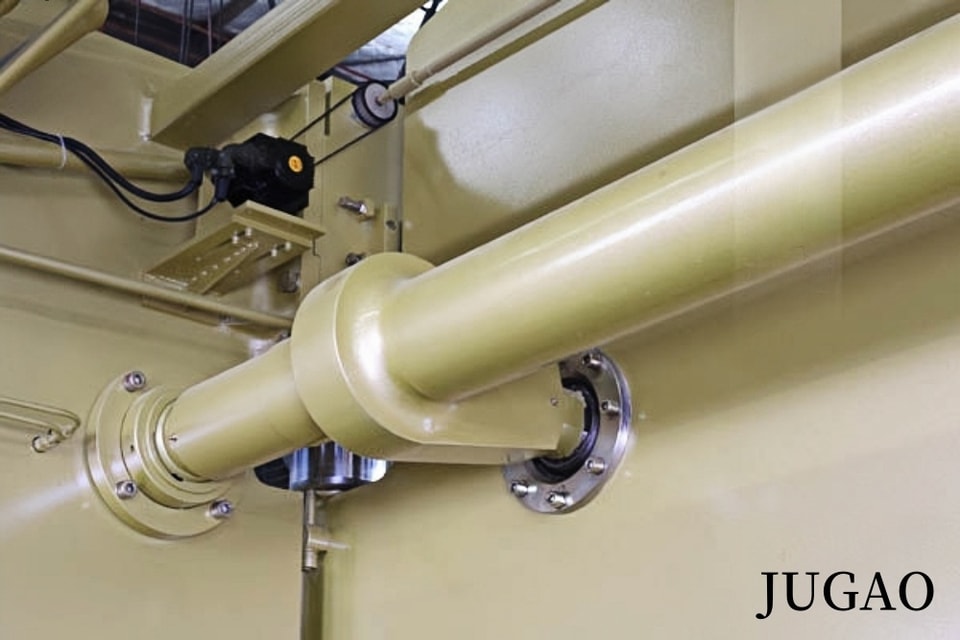

Estrutura de barra de torção
Sistema de coroamento
A maioria das prensas dobradeiras NC não vem equipada de série com sistema de coroamento. Os operadores têm de ajustar manualmente o ângulo de dobragem antes do processo real de dobragem, o que consome tempo e gera desperdício de material. Além disso, é difícil obter resultados precisos com este método.

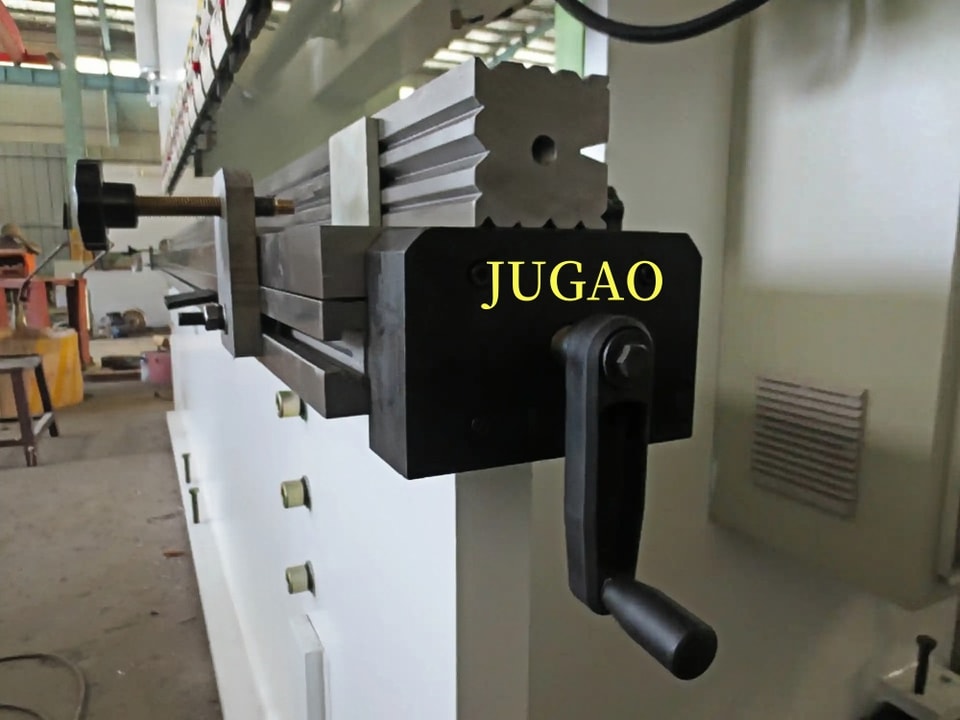

Os clientes podem optar por incluir um sistema de coroamento manual na sua prensa dobradeira. No entanto, esta abordagem manual não pode ser comparada com as capacidades de uma prensa dobradeira CNC. Nesta última, o sistema de coroamento é controlado por um controlador que ajusta o sistema com base nos parâmetros de dobragem, melhorando assim a eficiência de trabalho e a precisão.

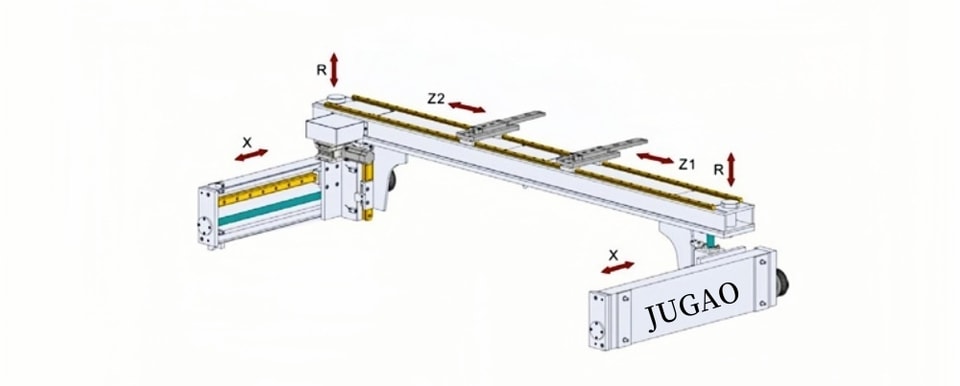

Eixos CNC
As prensas dobradeiras com controlo numérico normalmente têm capacidade para controlar apenas os eixos X e Y. Em contrapartida, uma prensa dobradeira CNC pode gerir no mínimo três eixos mais um eixo adicional. As configurações adicionais podem incluir quatro eixos mais um, cinco eixos mais um, seis eixos mais um, sete eixos mais um, oito eixos mais um, e assim por diante. Este controlo alargado permite o processamento de tarefas de dobragem de produtos mais complexas.
Configurações opcionais
Para a prensa dobradeira NC, utilizamos grampos rápidos mecânicos, sistemas de coroamento manuais, batentes Z com ajuste manual de altura, fusos de esferas e guias lineares, refrigeradores de óleo, bem como cortinas de luz. Em contrapartida, a prensa dobradeira CNC oferece opções adicionais para além das da prensa NC, incluindo a escolha de grampos de dupla face tipo TYOKKO ou AMADA, grampos hidráulicos, braços robóticos, seguidores de chapa, proteção laser, medição de ângulo a laser e unidades de bomba servo.
Conclusão
N.º | Item | Diferença | |
Prensa dobradeira CNC | Prensa dobradeira NC | ||
1 | Sincronização do martelo | O controlador CNC apresenta um desempenho de sincronização estável e uma flexibilidade superior, permitindo detetar e corrigir a inclinação do martelo. | A barra de torção assegura mecanicamente a sincronização do martelo. |
2 | Cálculo do ângulo de dobragem | O ângulo de dobragem pode ser determinado automaticamente introduzindo no controlador CNC o ângulo da ferramenta da prensa dobradeira, a abertura, o raio e a espessura da chapa metálica. | / |
3 | Feedback da profundidade de dobragem | O encoder linear é capaz de detetar a posição de ambos os lados do martelo e apresenta uma estrutura de coroamento para deformação do gargalo, garantindo um ângulo consistente ao longo da linha do canal de dobragem. | / |
4 | Coroamento da mesa de trabalho | O controlador CNC é capaz de determinar automaticamente a força de coroamento necessária para compensar a deformação da mesa de trabalho ao longo de todo o processo de dobragem. Isto garante a consistência do ângulo de dobra em todo o comprimento e melhora a linearidade da peça. | / |
5 | Correção angular | Se o ângulo programado divergir do ângulo real de dobragem, o controlador CNC é capaz de corrigir automaticamente o ângulo após a introdução, pelo utilizador, do valor da discrepância. | / |
6 | Posição do batente traseiro | O sistema é capaz de determinar automaticamente a posição de cada eixo do batente traseiro com base na altura de dobragem, facilitando o movimento rápido e a correção. | O batente traseiro só pode mover-se para trás e para a frente, introduzindo o valor manualmente |
7 | Método de programação | A programação por dados ou gráfica facilita a modificação e edição simples do programa. | Programar o curso do cilindro e o movimento do batente traseiro |
8 | Comprimento desenvolvido | O controlador CNC é capaz de determinar o comprimento desenvolvido através da programação gráfica das dimensões internas ou externas. (DA-58T, DA-66T, DA-69T) | / |
9 | Cálculo de interferências | O controlador CNC é capaz de determinar automaticamente a sequência de dobragem ideal com base no gráfico programável, punção e matriz, e emitirá um alerta em caso de interferência na dobragem. Além disso, a sequência de dobragem pode ser verificada e ajustada através de intervenção manual. | / |
10 | Velocidade de descida do martelo | 160-180 mm/s | 80-100 mm/s |
12 | Precisão do ângulo de dobra | ≤18’ | ≤30’ |
13 | Eixo do batente traseiro | Vários eixos CNC opcionais | Apenas eixo X (traseiro e dianteiro) |
Comparação de preços
Observa-se que, para máquinas com capacidade inferior a 200 toneladas, o custo de uma prensa dobradeira CNC supera o de uma prensa dobradeira NC em mais de duas vezes. Por outro lado, quando a capacidade ultrapassa 200 toneladas, o preço de uma prensa dobradeira CNC é inferior ao dobro do de uma prensa dobradeira NC. Consequentemente, para aplicações que exigem maior capacidade de dobra, a prensa dobradeira CNC é a opção mais vantajosa.
