Ao longo do meu tempo trabalhando com máquinas de enrolar chapas, frequentemente me deparei com discussões sobre a comparação entre Máquinas de Enrolar Chapas de 3 Rolos e Máquinas de Enrolar Chapas de 4 Rolos. Cada variante apresenta vantagens distintas e é adaptada para várias aplicações no âmbito da fabricação de metal. É imperativo compreender as distinções entre uma máquina de enrolar chapas de 3 rolos e uma de 4 rolos para garantir a seleção do equipamento apropriado para projetos específicos. Com o tempo, adquiri uma compreensão abrangente de seus princípios operacionais, métricas de eficiência e a qualidade das curvas que produzem. Neste discurso, delinearei essas diferenças, auxiliando assim na tomada de decisões bem informadas para suas necessidades de enrolamento de chapas.

Uma máquina de enrolar chapas é um tipo de maquinário e equipamento de forjamento que dobra chapas não metálicas em formas geométricas cônicas, esféricas, cilíndricas ou outras. Este maquinário é amplamente utilizado na fabricação de bens, caldeiras, sistemas de vapor, indústrias químicas, estruturas não metálicas e engenharia mecânica, entre outros setores. A diversidade de máquinas de enrolar se deve às suas variadas aplicações em diferentes campos.

As máquinas de enrolar chapas são categorizadas com base no número de rolos, o que leva à classificação em tipos de 3 rolos e 4 rolos. Um equívoco comum é que a principal diferença entre os dois é meramente o rolo adicional na máquina de quatro rolos. Consequentemente, algumas pessoas, ao fazer uma compra, acreditam erroneamente que a máquina de quatro rolos é superior devido ao rolo extra. No entanto, essa perspectiva é falha, pois as duas máquinas possuem diferenças significativas.

Características Distintivas das Máquinas de Enrolar Chapas de 3 e 4 Rolos

Estética Estrutural

A máquina de enrolar de três rolos está equipada com três rolos, enquanto a máquina de enrolar de quatro rolos possui quatro. Além dessa distinção fundamental, a máquina de três rolos apresenta uma estética mais direta e utilitária. Por outro lado, a máquina de quatro rolos, incorporando tecnologia CNC hidráulica, ostenta uma aparência mais refinada e elegante. A atenção aos detalhes em seu design não apenas melhora a precisão do processamento, mas também contribui para uma melhor experiência do usuário.

Estrutura da Máquina

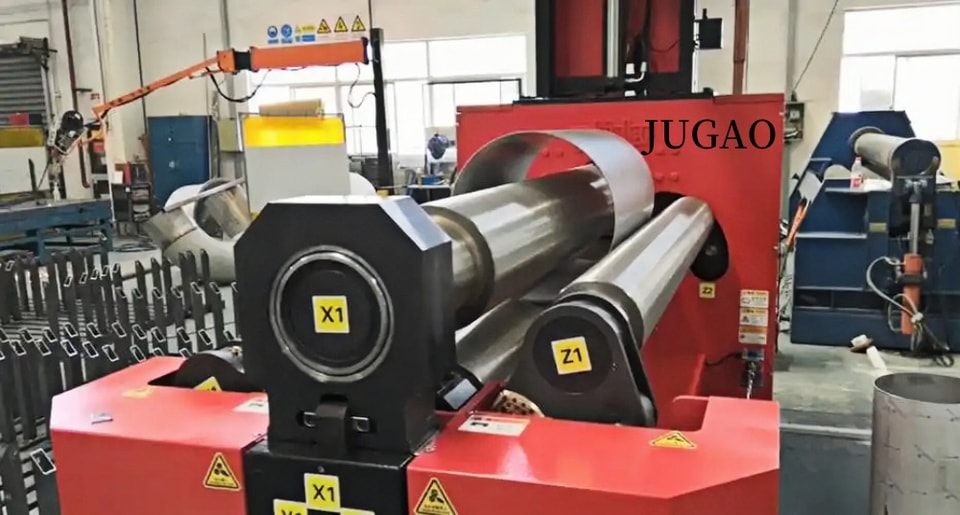

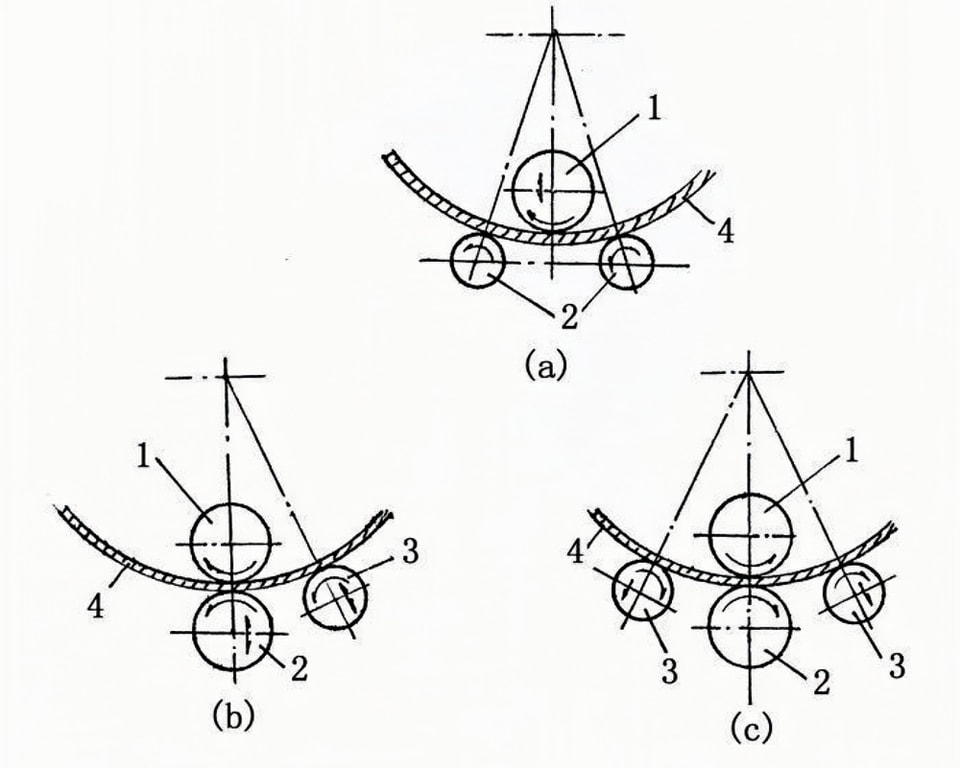

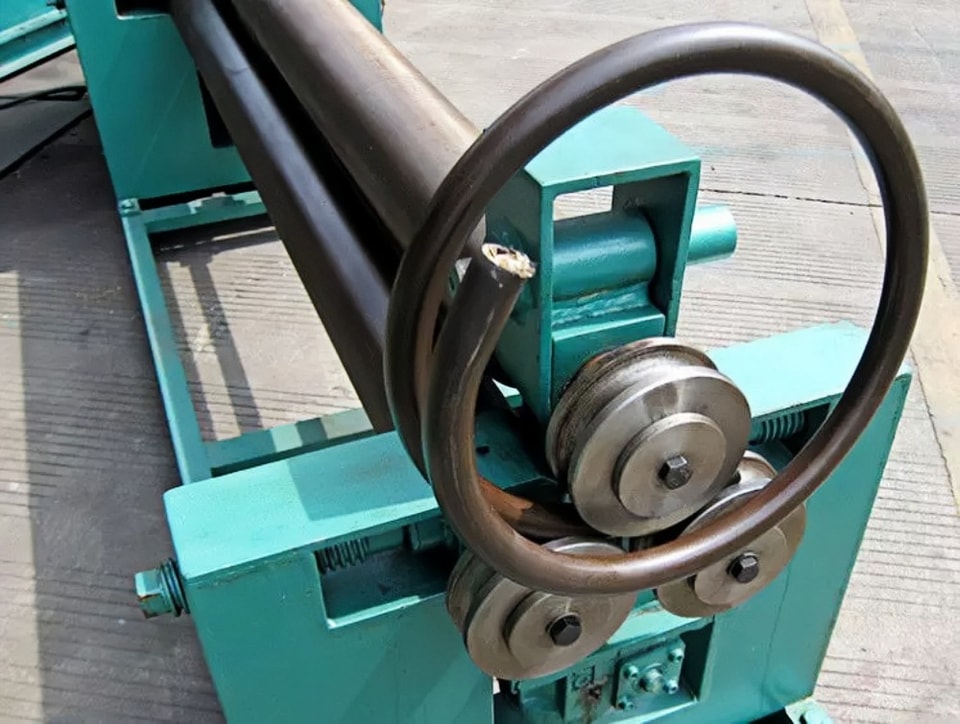

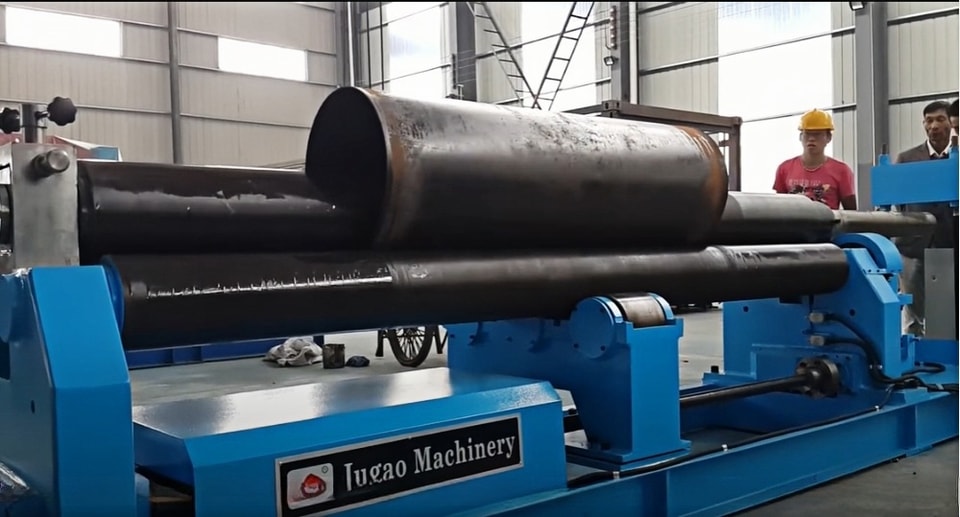

A máquina de enrolar mecânica de três rolos é categorizada em dois tipos: a máquina de enrolar simétrica de três rolos e a máquina de enrolar assimétrica de três rolos. Na máquina de enrolar simétrica de três rolos, um rolo é posicionado acima, enquanto os dois rolos restantes estão simetricamente alinhados abaixo. Por outro lado, a máquina de enrolar assimétrica de três rolos apresenta um arranjo assimétrico onde um lado consiste em dois rolos, com o outro lado tendo um único rolo.

A distinção da máquina de enrolar chapas de quatro rolos reside no seu mecanismo de acionamento principal, que está conectado aos rolos superiores por meio de um redutor e acoplamento deslizante cruzado para fornecer torque para a chapa enrolada. Os rolos inferiores são projetados para movimento vertical e estão conectados através de um redutor de engrenagem sem-fim (ou engrenagem cônica) para facilitar o aperto da chapa, permitindo assim a transmissão mecânica. Além disso, os rolos laterais estão situados em ambos os lados dos rolos inferiores e são capazes de movimento inclinado ao longo do trilho da cremalheira, acionados por uma engrenagem sem-fim filiforme (ou engrenagem cônica). A máquina de enrolar chapas de quatro rolos apresenta dois rolos na parte superior e dois na parte inferior, com todos os quatro rolos de trabalho equipados com rolamentos dinâmicos.

No entanto, a variação no número de rolos resulta em mecanismos de passo distintos entre as máquinas de enrolar de três e quatro rolos.

Tipo de Processamento

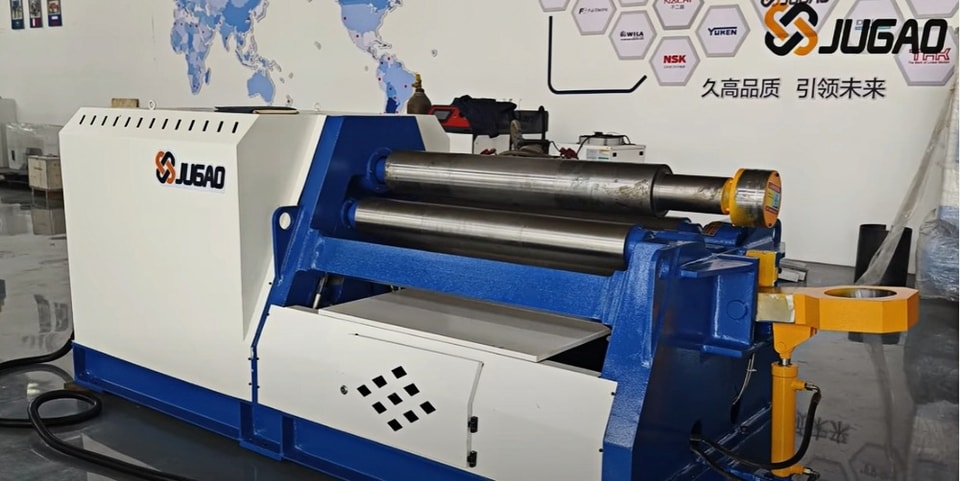

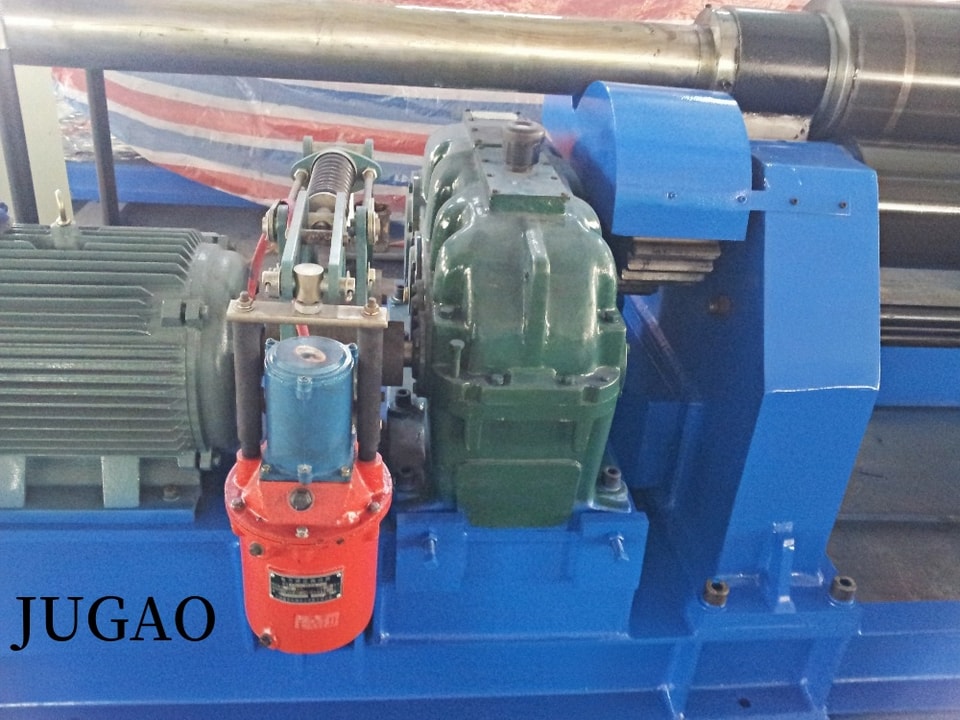

A máquina de enrolar chapas de três rolos é capaz de produzir chapas metálicas cilíndricas e curvas. Sua operação envolve o movimento vertical dos dois rolos inferiores, que são posicionados central e simetricamente. Este movimento vertical é alcançado através de uma haste de parafuso e um mecanismo de acionamento por rosca sem-fim. A rotação dos rolos inferiores é alimentada por um motor, e o torque é transmitido para a chapa enrolada através do engrenamento da engrenagem de saída da caixa de engrenagens com a engrenagem do rolo inferior. As extremidades das chapas requerem pré-dobragem, que pode ser facilitada por equipamentos adicionais.

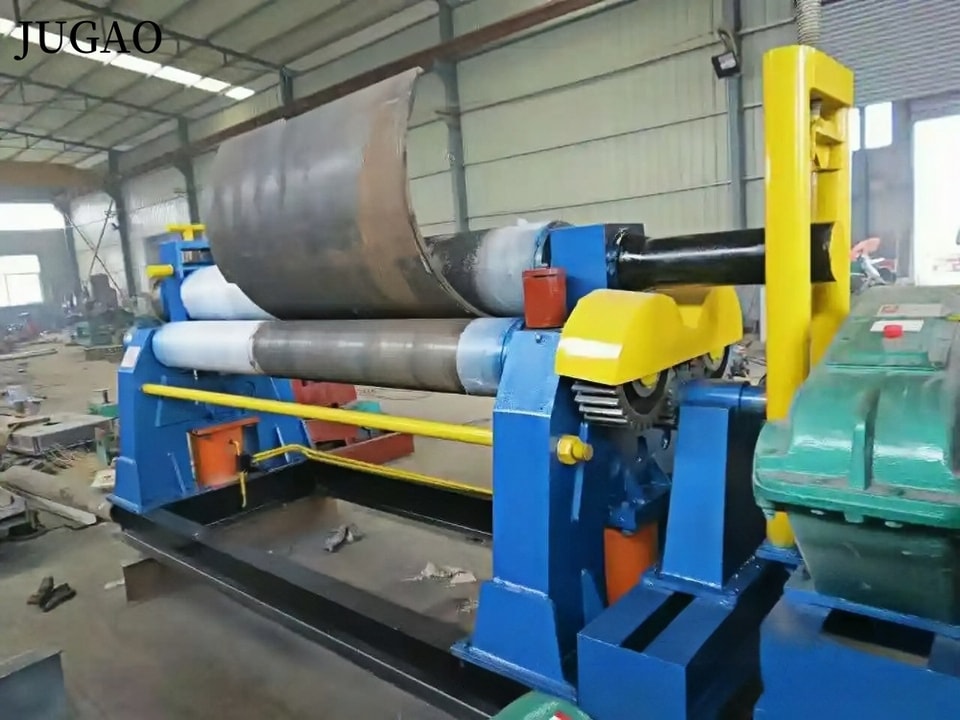

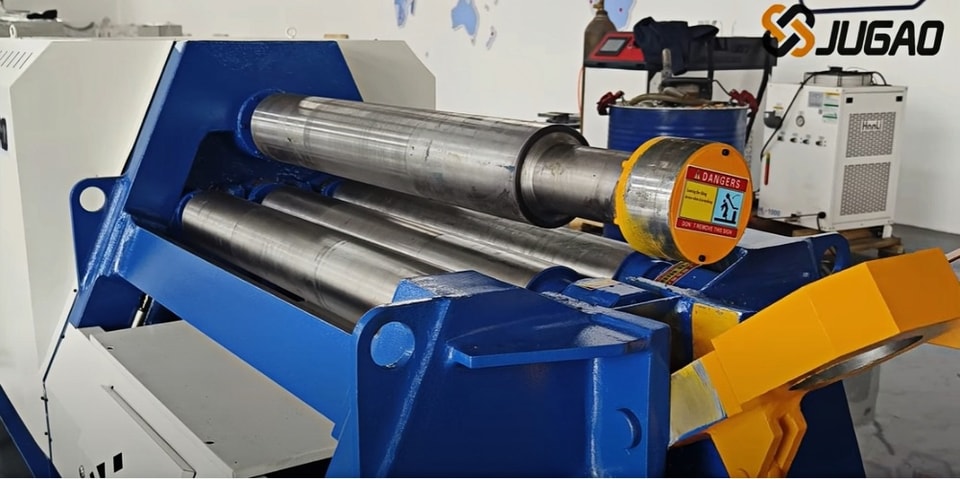

A máquina de enrolar chapas de quatro rolos é projetada para a dobra e conformação de chapas metálicas. Ela é capaz de produzir componentes cilíndricos, curvos e cônicos dentro de uma faixa dimensional especificada. Esta máquina também possui uma função de pré-dobra para as extremidades das chapas, resultando em bordas retas residuais mínimas, e pode nivelar aproximadamente as chapas metálicas.

Grau de Automação

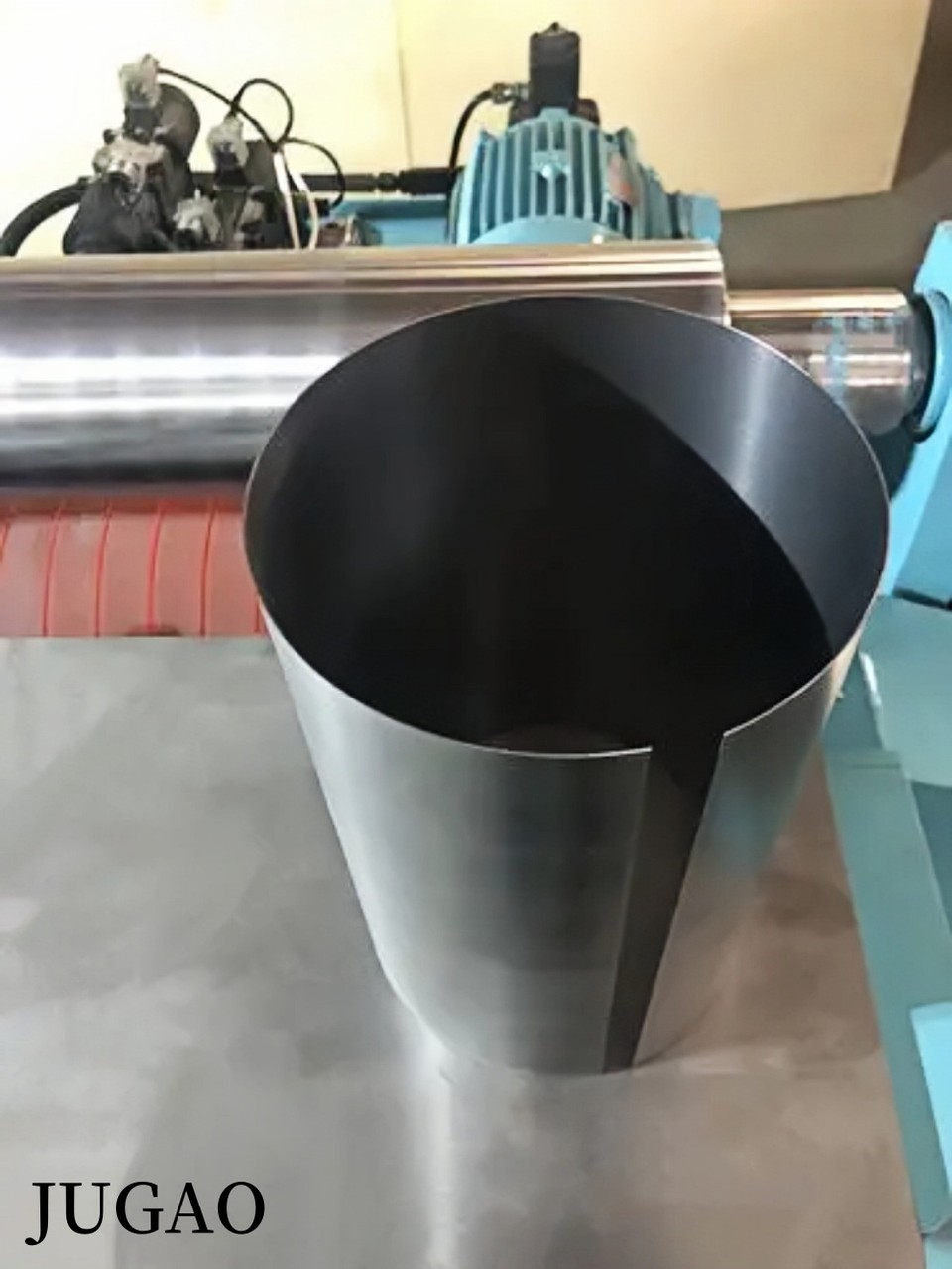

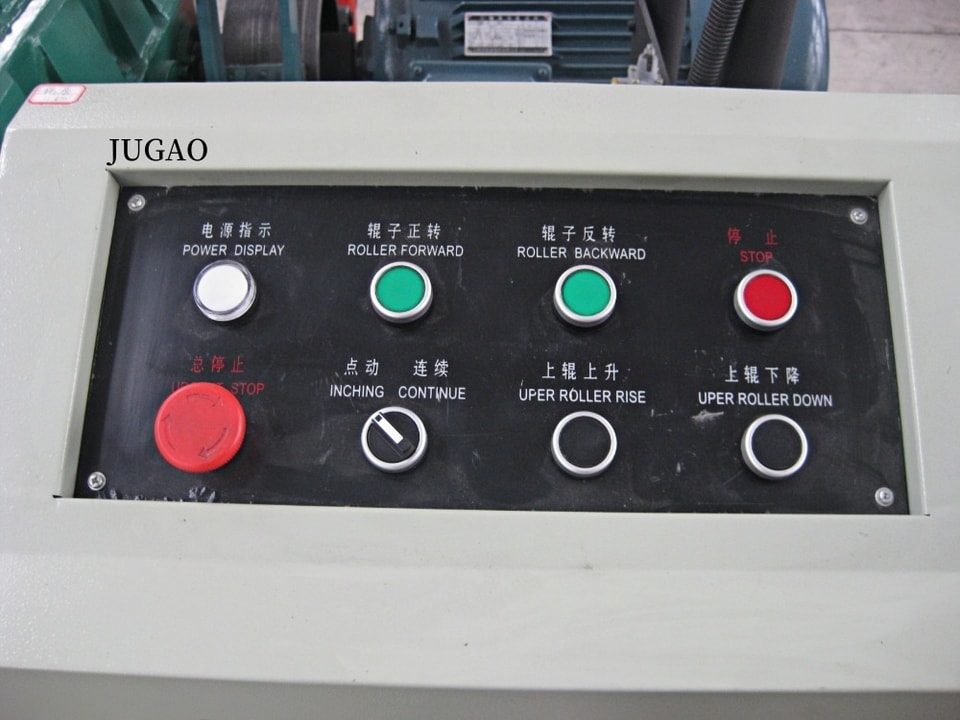

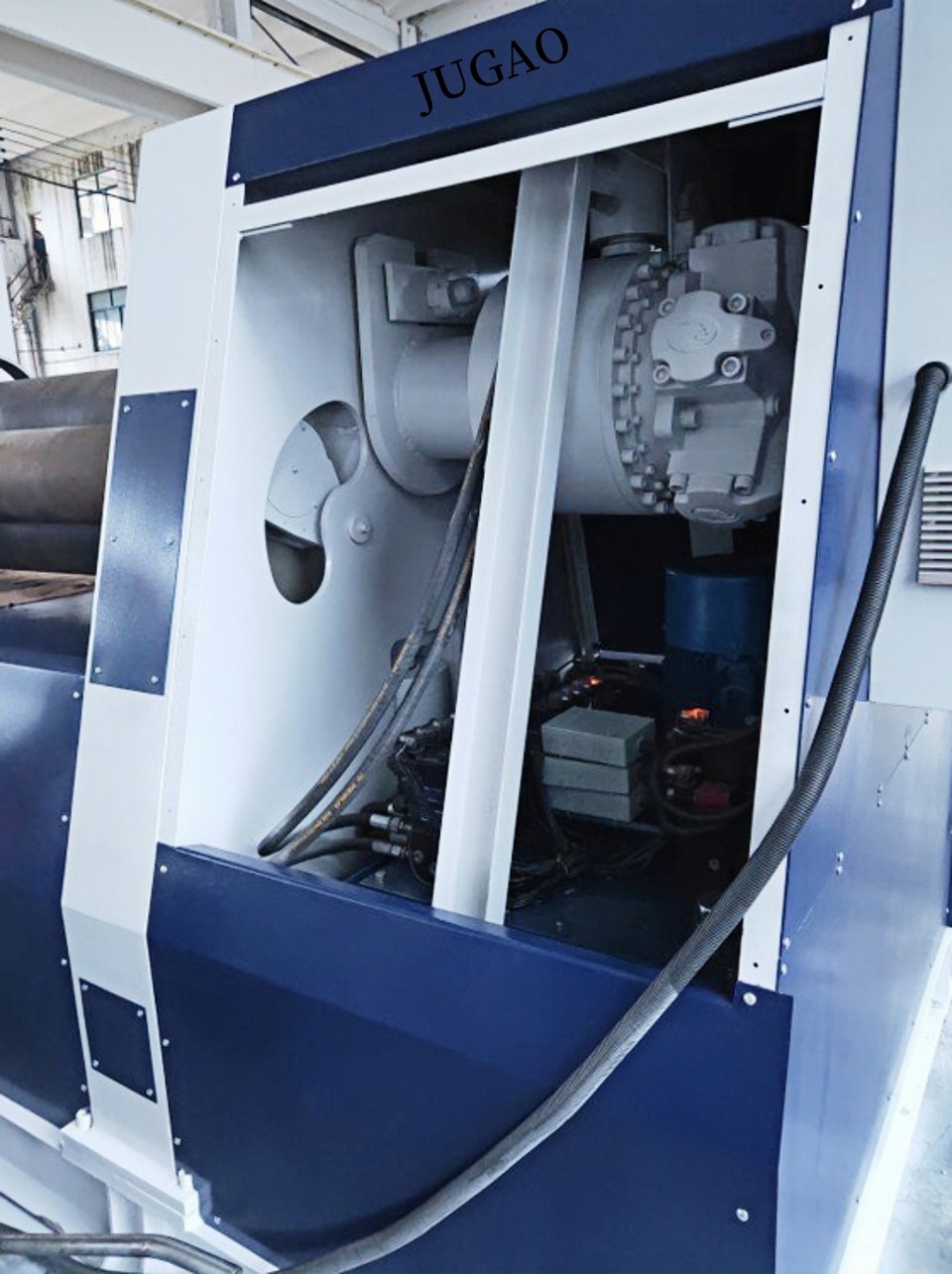

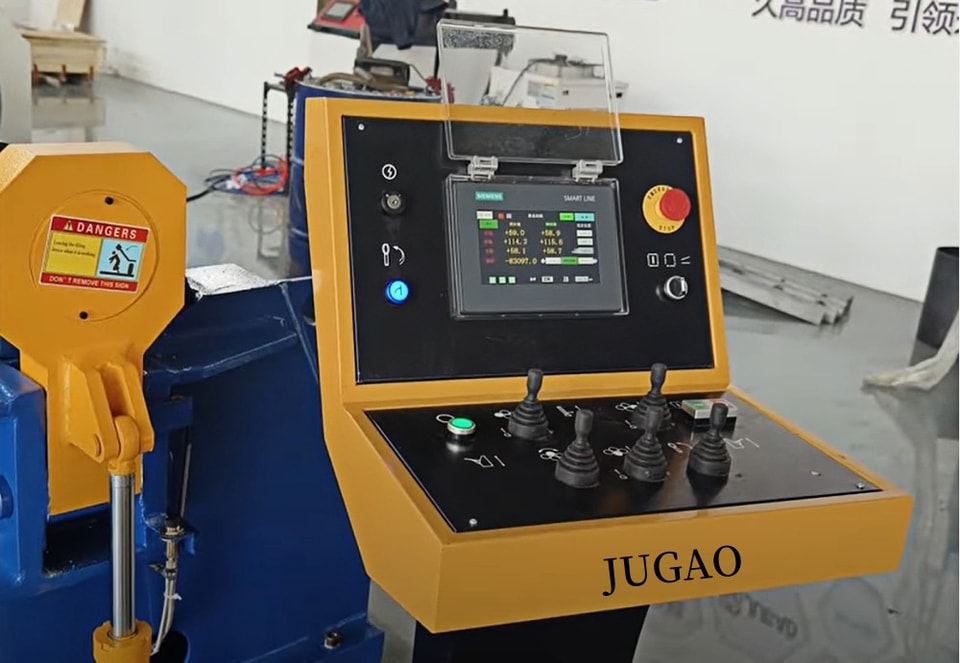

A máquina de calandragem de três rolos apresenta um sistema de controle baseado em botões, enquanto a máquina de calandragem de quatro rolos está equipada com uma interface de tela sensível ao toque e um sistema CNC que permite operações programáveis. O controle digital facilita um processo de conformação por rolo, com capacidades de tela sensível ao toque para entrada visual, edição de etapas de trabalho e armazenamento de até 500 conjuntos de dados. Um sistema de equilíbrio eletrônico, integrado com EPS, garante que o movimento do rolo permaneça paralelo dentro de uma tolerância de 0,15 mm. O sistema suporta interação homem-máquina, detecção de falhas autodiagnósticas e identificação inteligente de erros operacionais. Os rolos em forma de tambor apresentam excelente redondeza e alta retilineidade. Todos os movimentos são acionados hidraulicamente.

Os rolos são projetados para se mover em linhas retas dentro de trilhos guia, permitindo uma distância central reduzida entre os dois lados dos rolos para alcançar uma precisão de rolamento precisa. A estrutura robusta, que é espessa e capaz de acomodar rolos de médio a grande porte, é recozida como uma única unidade para eliminar o estresse e evitar deformações. Os rolos são fabricados como uma única peça, submetidos a um processo de endurecimento e são compatíveis com modos de operação manual e automático.

Método de Descarga

Os três rolos necessitam de descarga manual, exigindo a descarga manual da peça trabalhada. Em contraste, os quatro rolos estão equipados com botões de pressão para controle, facilitando um processo de descarga fácil e expedito, que é notavelmente mais rápido do que o dos três rolos.

Forma de Movimento do Rolo

A máquina de calandragem de placas assimétrica de três rolos apresenta um rolo superior que serve como o mecanismo de acionamento principal. O rolo inferior é capaz de movimento vertical para fixar a placa, e engrena com a engrenagem do rolo superior para facilitar a função de acionamento principal. O rolo lateral é projetado para ações de inclinação e elevação, proporcionando capacidades tanto de pré-dobragem quanto de arredondamento. Em contraste, a máquina de calandragem de placas simétrica de três rolos posiciona os rolos superiores simetricamente acima dos dois rolos inferiores, que executam movimentos de elevação vertical através de mecanismos de acionamento por parafuso e verme principal. Os dois rolos inferiores são responsáveis pelo movimento rotacional, acionados pela engrenagem de saída do redutor que engrena com a engrenagem do rolo inferior para gerar o torque necessário para a calandragem de placas.

Ambos os tipos operam no princípio do círculo fixo de três pontos, que acomoda sistemas de enrolamento com raios variáveis. No entanto, a máquina de enrolar chapas de quatro rolos oferece capacidades superiores em pré-dobrar bordas retas e alcançar uma calibração mais precisa do perfil circular em comparação com sua contraparte de três rolos.

Modo de Potência

A maioria das máquinas de laminação de três rolos são de natureza mecânica; no entanto, também existem máquinas de laminação hidráulicas. É digno de nota que todas as máquinas de laminação de quatro rolos são do tipo hidráulico. A máquina de laminação de placas simétricas de três rolos mecânica apresenta um desenho estrutural onde o rolo superior está posicionado simetricamente entre os dois rolos inferiores. Este rolo superior executa movimentos de elevação vertical via transmissão de engrenagem cônica, acionado pelo redutor principal de engrenagem de estágio único. Os dois rolos inferiores envolvem-se em movimento rotativo através do engrenamento de engrenagens, alimentado pelo redutor principal, para fornecer o torque necessário para a laminação de placas.

Chapas metálicas planas são processadas através dos três rolos de trabalho—dois rolos inferiores e um rolo superior—onde o rolo superior exerce pressão para baixo e os rolos inferiores giram. Esta ação submete a chapa metálica a múltiplas dobras contínuas, resultando em deformação plástica permanente e moldando a chapa nas formas cilíndricas, cônicas ou outras formas especificadas desejadas. Uma desvantagem da máquina de rolar chapas de três rolos mecânica é que as bordas da chapa requerem pré-dobra com equipamento adicional.

A máquina de enrolar chapas simétrica hidráulica de três rolos também adota uma estrutura simétrica de três rolos. Neste design, o rolo superior está situado simetricamente entre os dois rolos inferiores e é capaz de movimentos verticais de elevação através da ação do óleo hidráulico dentro do cilindro hidráulico. Os dois rolos inferiores são acionados para girar via a engrenagem final do redutor principal, fornecendo assim torque para o processo de enrolamento.

Chapas metálicas planas são processadas através dos três rolos de trabalho—dois rolos inferiores e um rolo superior—onde o rolo superior exerce pressão para baixo e os rolos inferiores giram. Esta ação submete a chapa metálica a múltiplas dobras contínuas, resultando em deformação plástica permanente e moldando a chapa nos cilíndricos, cônicos ou outras formas especificadas desejadas. Uma desvantagem da máquina de rolagem simétrica hidráulica de três rolos é que as bordas da chapa requerem pré-dobra com equipamento adicional. Este tipo de máquina é particularmente adequado para rolar chapas com espessuras superiores a 50 mm. O design da máquina de rolagem de chapas grandes inclui uma fileira adicional de rolos fixos nos dois rolos inferiores, o que encurta a distância de vão entre eles. Esta modificação melhora a precisão da peça rolada e o desempenho geral da máquina.

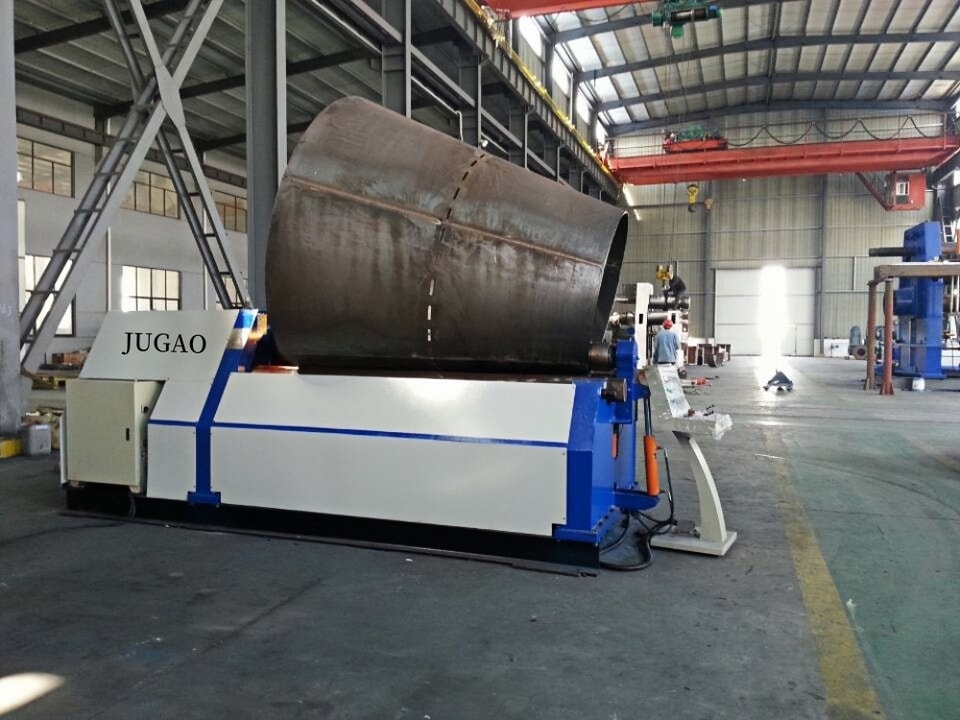

A máquina de enrolar chapas de quatro rolos é do tipo hidráulico, onde o rolo superior serve como o acionamento principal. Ela fornece torque à chapa através da engrenagem de saída do redutor que engrena com a engrenagem do rolo superior. O rolo inferior é capaz de movimentos verticais de elevação, acionado pelo óleo hidráulico que atua no pistão dentro do cilindro hidráulico, para fixar a chapa. Além disso, os rolos laterais em ambos os lados do rolo inferior são projetados para movimentos de inclinação ao longo do trilho da cremalheira, transmitidos através de um parafuso sem-fim principal. A vantagem da máquina está na sua capacidade de realizar o pré-dobramento e o arredondamento da extremidade da chapa no mesmo aparelho.

Eficiência de Trabalho

A eficiência das máquinas de calandragem de três rolos é frequentemente menor devido à natureza mecânica do equipamento e à necessidade de intervenção manual em vários processos, o que consequentemente diminui a produtividade geral. Em contraste, as máquinas de calandragem de quatro rolos, equipadas com sistemas hidráulicos e tecnologia CNC (Controle Numérico Computadorizado), apresentam uma eficiência de processamento do motor significativamente maior e, por extensão, uma eficiência geral de trabalho superior. A taxa de produção de peças das máquinas de quatro rolos também é notavelmente maior do que a das suas equivalentes de três rolos.

Precisão de Processamento

A precisão de processamento da máquina de enrolar de três rolos é geralmente satisfatória e capaz de atender aos requisitos fundamentais da maioria das instalações de fabricação; a precisão de processamento da máquina de enrolar de quatro rolos é superior, permitindo a produção de cones e outras formas especializadas de peças de trabalho.

Comparação de Preços

Ao comparar modelos, é evidente que o custo de uma m´quina de enrolar de três rolos é tipicamente menor do que o de uma máquina de enrolar de quatro rolos. Esta discrepância surge do fato de que a precisão e eficiência de uma máquina de enrolar de três rolos são geralmente inferiores às de uma máquina de enrolar de quatro rolos. Caso a frequência de utilização da máquina seja relativamente baixa e as exigências de precisão na peça de trabalho não sejam rigorosas, optar pela máquina de enrolar de três rolos mais acessível pode ser aconselhável. Por outro lado, se as especificações do produto exigirem um padrão mais alto de precisão, a máquina de enrolar de quatro rolos, apesar de seu custo mais elevado, apresenta uma escolha mais vantajosa economicamente.

Máquinas de enrolar estão disponíveis em uma variedade de modelos, cada um com uma composição estrutural distinta e capacidades de desempenho. Compradores prospectivos de máquinas de enrolar devem se esforçar para compreender as disparidades entre esses modelos. É imperativo evitar quaisquer equívocos durante o processo de compra. A falha em fazê-lo pode resultar na aquisição de uma máquina que não satisfaça os requisitos operacionais de um, prejudicando assim sua utilização ótima e potencialmente introduzindo inúmeras complicações no fluxo de trabalho de um.
