Quando se trata de avançar o desempenho do design, o sistema CAD integrado ESA S630 destaca-se como uma solução robusta para designers e engenheiros. Se você está interessado em entender como esta plataforma CAD integrada pode otimizar seu fluxo de trabalho de design, você chegou ao recurso certo.

Neste artigo, exploraremos as funcionalidades distintas do CAD integrado ESA S630 e demonstraremos como ele melhora a eficiência do processo e a precisão do design. Seja você novo em software CAD ou buscando melhorar sua configuração existente, este guia oferece insights práticos para aproveitar o ESA S630 para alcançar resultados de design superiores.

Introdução

O sistema CAD integrado ESA S630 oferece capacidades avançadas que melhoram significativamente os fluxos de trabalho de design, especialmente em aplicações de metalurgia envolvendo prensas dobráveis. Um ponto forte fundamental do sistema é sua capacidade de gerar componentes gráficos críticos — como as seções superior e inferior da máquina, o punção, a matriz e a peça a ser dobrada. Esta abordagem integrada permite que os projetistas validem sequências de dobra com precisão, reduzindo a probabilidade de erros e acelerando os processos de produção. O guia do usuário acompanhante oferece acesso direto a essas ferramentas de desenho, ajudando os usuários a explorar plenamente o potencial do ESA S630 para maior confiabilidade e produtividade no design.

Função de Desenho

A função de desenho dentro do ESA S630 Integrated CAD simplifica e acelera consideravelmente as fases iniciais do projeto. Ao permitir que segmentos de linha sejam gerados automaticamente a partir de dados inseridos pelo operador, esta ferramenta aumenta tanto a velocidade quanto a precisão do desenho. O sistema acomoda a entrada de dados tanto em formatos polar quanto cartesiano, sendo o formato polar geralmente recomendado por sua facilidade de uso. Esta adaptabilidade promove a precisão enquanto minimiza erros de entrada, estabelecendo a função de desenho como um recurso vital para o desenvolvimento de projetos eficientes e resistentes a erros.

Configuração Polar dos Dados de Desenho

A configuração de coordenadas polares no CAD integrado ESA S630 desempenha um papel crítico na melhoria da precisão do design, especialmente em projetos intrincados. Este recurso permite que segmentos de desenho sejam definidos por comprimento e ângulo—dentro de uma faixa de ±180.0°—garantindo orientação e posicionamento exatos. É especialmente vantajoso em aplicações que exigem controle dimensional rigoroso, como planejamento arquitetônico e engenharia mecânica.

As convenções para inserir esses ângulos são as seguintes:

Configuração cartesiana dos dados de desenho

Esta função permite definir as seções que comporão o desenho por meio de um par de coordenadas que identificam a diferença entre o início e o fim do segmento.

As coordenadas cartesianas não são absolutas, mas sim relacionadas ao início do segmento e devem ser inseridas.

Dados gerais

Antes de iniciar o desenho de um elemento gráfico, é necessário inserir alguns dados gerais que variarão de acordo com o objeto que você deseja desenhar.

Os dados a serem introduzidos nesta fase são descritos nos capítulos específicos para cada objeto.

Página de Desenho

A página de desenho dentro do CAD integrado ESA S630 é uma pedra angular de seu design amigável ao usuário, elaborada para melhorar a organização e acessibilidade dos dados de design de forma contínua. Para acessar a interface de desenho, simplesmente selecione o [Ok] botão com o dedo—este acesso intuitivo é apenas o começo do design cuidadoso.

A página de desenho é estruturada em várias áreas distintas:

l Área 1: Informações de Desenho ou Barra de Status : Esta janela exibe detalhes essenciais, como o nome do programa em que você está trabalhando, a seção e o número da etapa do desenho atual e o fator de escala. Esta informação em tempo real garante que você esteja sempre ciente dos detalhes específicos do seu processo de design.

l Área 2: Janela de Rastreamento Gráfico : Aqui, a representação gráfica do seu desenho ganha vida com base nos dados inseridos. Ela serve como o centro visual onde seus designs tomam forma, fornecendo uma reflexão imediata das suas entradas.

l Área 3: Janela de Configuração Polar : Esta área permite a entrada precisa de dados relacionados ao comprimento do lado a ser desenhado (' l ') e ao ângulo (' Alpha ') em comparação com o lado seguinte. A configuração polar aumenta a precisão e a flexibilidade necessárias para designs complexos.

l Área 4: Janela de Configuração Cartesiana : Nesta janela, você pode inserir coordenadas cartesianas ('DX' e 'DY'). Essas coordenadas refletem a diferença entre as coordenadas inicial e final do comprimento a ser desenhado, adicionando outra camada de precisão ao seu design.

As janelas organizadas de forma criteriosa não apenas agilizam o processo de desenho, mas também melhoram significativamente a acessibilidade e o gerenciamento dos dados de design. Com a página de desenho CAD Integrado ESA S630, os designers têm uma interface abrangente e intuitiva que suporta um desenvolvimento de design eficiente e preciso.

Inserção dos Dados do Desenho

Inserir dados com precisão e eficiência é um aspecto crítico para criar designs precisos, e o CAD Integrado ESA S630 se destaca nessa área com suas funcionalidades intuitivas de entrada de dados. Quando você acessa um desenho pela primeira vez na Área 2, o comprimento padrão do primeiro lado é desenhado automaticamente e destacado em vermelho, permitindo que você verifique e ajuste facilmente as configurações iniciais. A direção inicial pode ser alterada rapidamente acessando o [Sub Menu] e selecionando [Rotation] , garantindo flexibilidade no seu processo de design.

Como inserir um desenho no modo polar

Se o cursor não estiver localizado no campo 'l' da Área 3 será necessário pressionar o botão [Sub Menu] e [Polar Format] para ativar a configuração do tipo polar. Os valores a serem inseridos são os seguintes:

l O comprimento do lado; o lado será redimensionado dependendo do comprimento inserido e o cursor passará para o 'alpha' Campo para configuração do ângulo.

l O ângulo em relação ao seguinte comprimento.

O comprimento descrito acima ficará azul; o seguinte comprimento será desenhado, torna-se o comprimento atual, será mostrado em vermelho. Um círculo envolve a seção atualmente sendo inserida.

Após completar a inserção dos dados, o cursor move-se para o campo para configuração do comprimento do novo lado. A inserção deste par de dados deve ser repetida até que o desenho tenha sido concluído.

Atualizando as informações sobre o desenho

Se as medidas inseridas excederem as dimensões da janela, o desenho será automaticamente redimensionado; o fator de escala do desenho na Área 1 será atualizado.

Cada vez que um novo comprimento é desenhado, o número do comprimento atual é exibido no ' passo' Campo da Área 1 será aumentado.

Terminar o desenho

Para indicar que o desenho está terminado, você deve definir o ângulo do último comprimento como zero.

Como selecionar os dados do desenho

Para selecionar os dados do desenho é necessário percorrê-los com estes dois botões

O botão percorre para trás os dados que formam o desenho no modo sequencial, passando passo a passo entre os 'alpha' e o 'l' Campo. Desloca-se para a frente através dos dados no modo sequencial, passando passo a passo no 'l' Campo. Ao deslocar-se através dos dados de um desenho, o comprimento relativo aos dados exibidos será destacado e o número do atual passo será exibido na Área 1.

Alterar os dados do desenho

Para alterar os dados do desenho é necessário:

· selecionar o valor.

· inserir o novo valor.

· pressionar [Ok] para aceitar o novo valor.

· o desenho será traçado de acordo com o novo valor inserido.

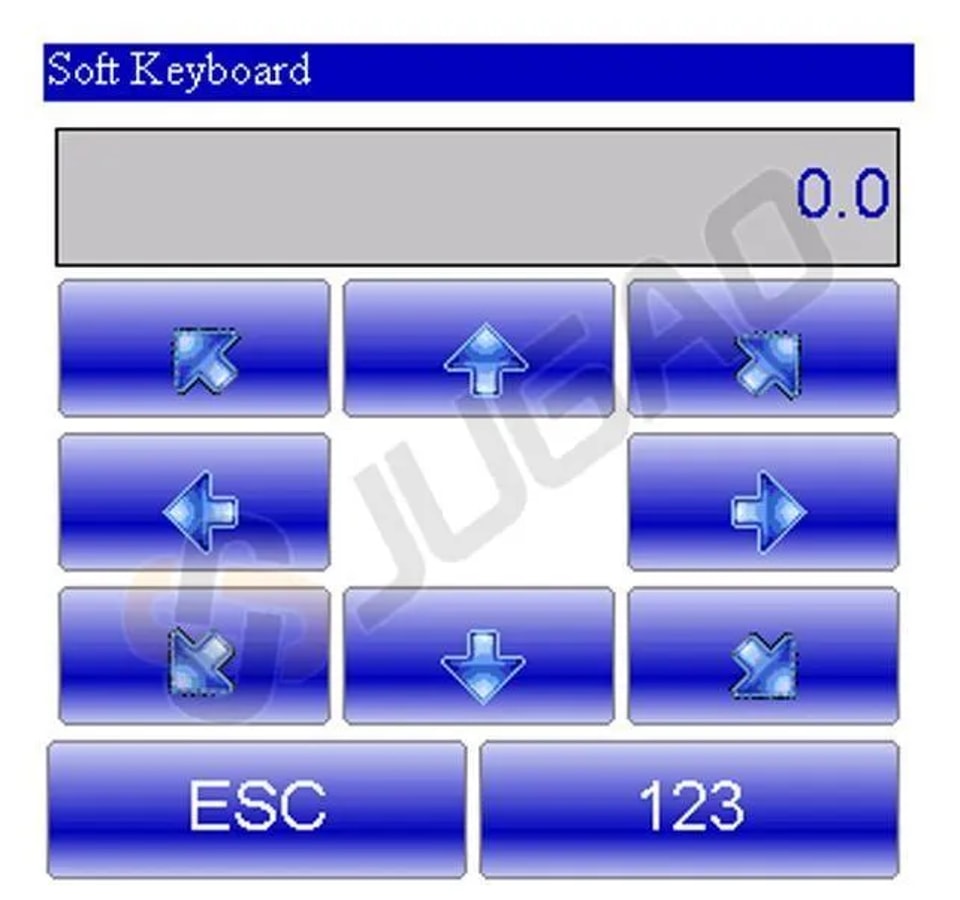

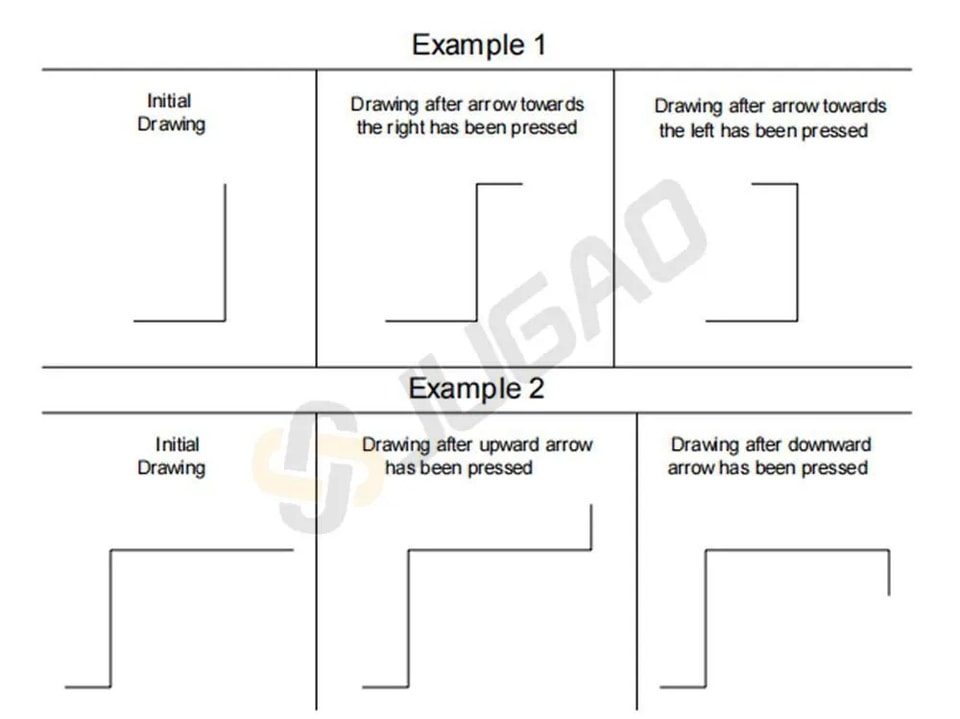

Uso das setas direcionais do teclado virtual

As teclas direcionais movem o comprimento horizontal ou verticalmente.

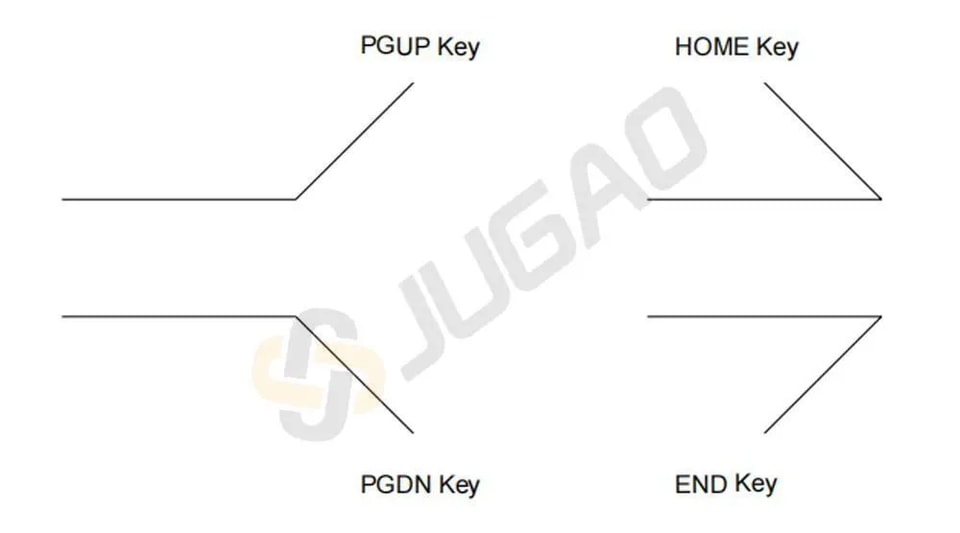

Usando as setas direcionais e teclas de um teclado externo

No nosso CNC é possível conectar um teclado externo ps2 ou USB.

As teclas direcionais movem-se diagonalmente através dos segmentos.

O ângulo existente é automaticamente inserido no 'alpha' Campo entre o comprimento atual e o lado traçado, dependendo da tecla direcional que foi pressionada.

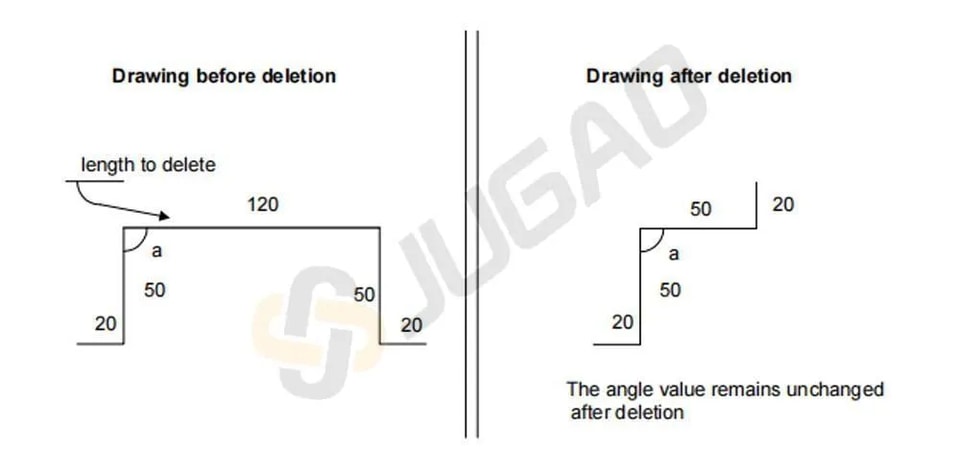

Como excluir um comprimento do desenho

Com o ESA S630 Integrated CAD, excluir um comprimento envolve selecionar a seção desejada e pressionar um botão. O comprimento excluído ajusta o seguinte com base no ângulo anterior.

Se o último comprimento for removido, ele retorna a um comprimento padrão. Para excluir o comprimento final, navegue até os dados anteriores antes de finalizar o desenho.

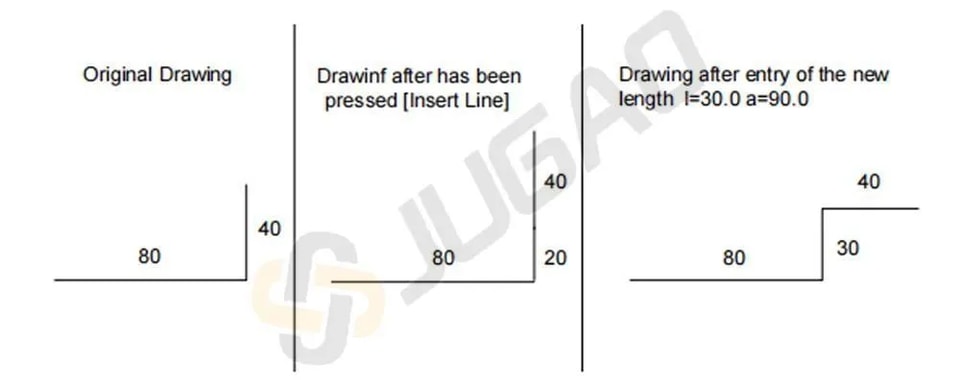

Como inserir um comprimento no desenho

Inserir um novo comprimento é simples com o ESA S630 Integrated CAD. Pressionando o botão apropriado e selecionando ' 1>> Inserir ', você pode adicionar um comprimento antes do atual. O novo comprimento inserido será inicialmente padrão, efetivamente estendendo o comprimento atual em 20 mm. Para alcançar as especificações desejadas do desenho, simplesmente insira os valores necessários para o novo comprimento.

Se você encontrar qualquer dificuldade ao usar a função Inserir, uma abordagem prática é navegar até o ponto de inserção, excluir todos os comprimentos subsequentes e refazer o desenho.

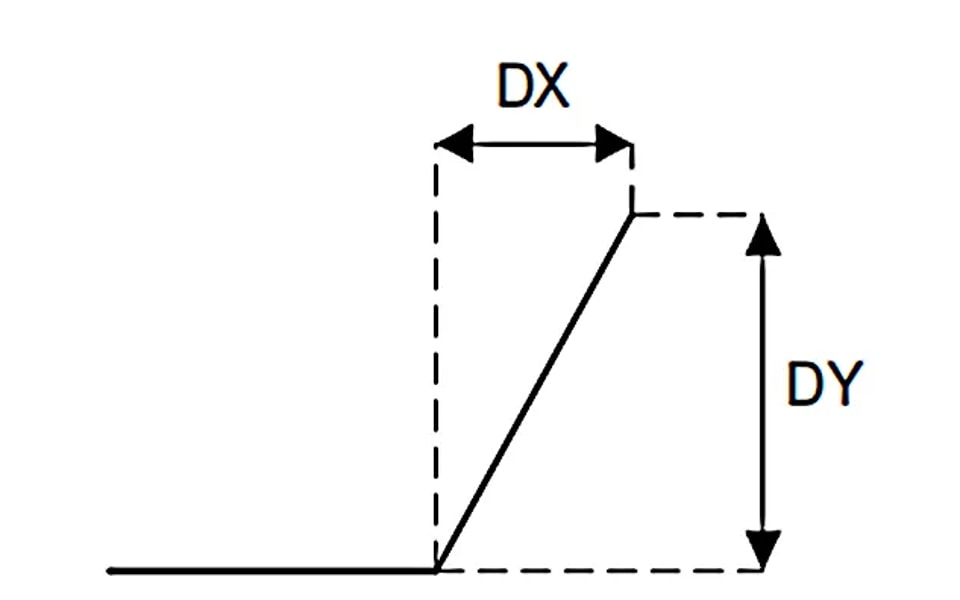

Como usar o formato cartesiano

Para melhorar seu fluxo de trabalho de design com o ESA S630 Integrated CAD, usar efetivamente o formato cartesiano é crucial. Quando o formato polar não é viável, o ESA S630 Integrated CAD permite definir segmentos no formato cartesiano.

Simplesmente pressione ' [Sub Menu] e depois ' [Editor Cartesiano] no comprimento desejado do desenho. Na Área 4, insira a diferença horizontal no campo ' DX ' e a diferença vertical no campo ' DY ', confirmando cada uma com ' [Ok] .

Para voltar ao formato polar, pressione ' [Polar Editor] . Esta flexibilidade no ESA S630 Integrated CAD permite que você adapte seus projetos de forma eficiente, garantindo precisão e otimizando seu fluxo de trabalho.

Conclusão

Em resumo, o sistema ESA S630 Integrated CAD oferece uma suíte completa de recursos poderosos que elevam substancialmente a experiência de design. Ao aproveitar seus recursos avançados de desenho, configurações precisas de coordenadas polares, interface de desenho amigável e métodos simplificados de entrada de dados, os designers podem otimizar fluxos de trabalho, aumentar a precisão e alcançar resultados de design superiores. A integração dessas funcionalidades-chave estabelece o ESA S630 como uma ferramenta essencial para projetos de design contemporâneos.

Para explorar ainda mais como o ESA S630 Integrated CAD pode melhorar sua eficiência e precisão de design, convidamos você a descobrir recursos adicionais disponíveis em nosso site. Para consultas específicas ou orientação personalizada, nossa equipe de especialistas permanece prontamente disponível para fornecer suporte. Estamos comprometidos em ajudá-lo a desbloquear todo o potencial de seus fluxos de trabalho de design por meio dos recursos avançados do ESA S630 Integrated CAD.
