Sistema CNC gráfico 2D ESA S640

Sistema CNC para máquina de dobrar

Ao controlar com sucesso a precisão e a produtividade, a produção moderna de chapas metálicas é inconcebível sem software de alto desempenho. Algoritmos de controle altamente eficazes otimizam o ciclo da máquina, reduzem o tempo necessário para a configuração e garantem qualidade consistentemente alta.

Sistema de Controle CNC ESA

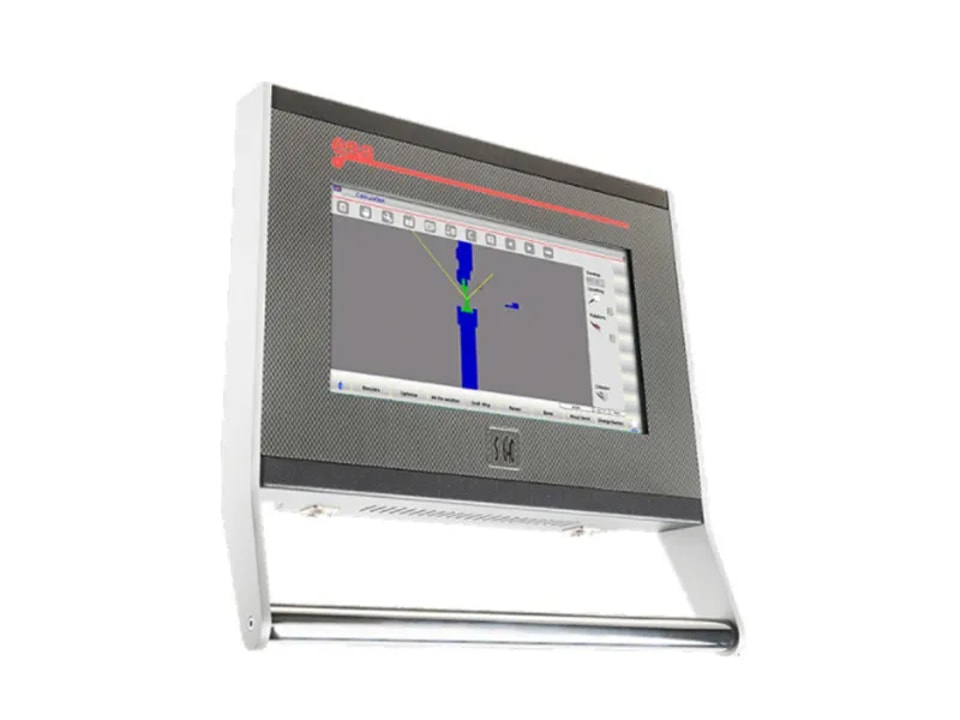

Sistema CNC gráfico 2D ESA S640

Desempenho de alto nível para máquinas com até seis eixos, com cálculos automáticos da sequência de dobra e Banco de Dados de Materiais para compensação preditiva disponíveis (como opcionais) para reduzir o desperdício de material.
1. Tela sensível ao toque LCD de 15 polegadas (resistiva)
2. Criação de peças gráficas 2D por toque com sequência automática
3. Padrão para 4 eixos, pode chegar ao máximo de 6 eixos.
4. Cálculo automático da força de dobra e da compensação de flexão.
5. Ferramentas moduláveis para cada peça ou dobra.
6. Correção direta do ângulo, inclusive da compensação de flexão.
7. Amplificador integrado para válvulas proporcionais e de pressão.
8. Software de simulação offline gratuito para PC.
9. Gestão de máquina tandem (opcional, pode chegar a 4 máquinas)
10. Interface Modbus TCP para SCADA ou MES (opcional)

APLICAÇÕES TÍPICAS

● Prensas dobradeiras convencionais (mecânicas e hidráulicas), prensas dobradeiras hidráulicas sincronizadas, prensas dobradeiras hidráulicas servo-controladas de cilindro único, prensas dobradeiras acionadas eletricamente
● Prensas dobradeiras hidromecânicas; especificações de software no estilo americano
● Editor gráfico interativo 2D para inserção de dados da peça e das ferramentas
● Exibição gráfica 2D da estrutura da máquina, da peça e das ferramentas
● Identificação manual, em gráfico 2D, da melhor sequência de dobra
● Programação das posições dos eixos em modo tabular, com verificação automática de sintaxe, cálculo automático das posições r, z e A e da tonelagem de dobra e de compensação de flexão
● Interface de usuário semelhante ao Windows®
● Programação completa offline em um PC padrão
● Linguagem de programação PLC IEC 61131-3, com utilitários de função escritos em IL ou em linguagem “C”, disponível para fabricantes
● Mensagens de alarme personalizáveis

ESPECIFICAÇÕES GERAIS

● Painel com tela sensível ao toque de 15” (resolução WSVGA 1366x768)
● Lógicas integradas em FPGA, montagem em superfície, fibra óptica
● CPU Via Nano X2 E 1,2 GHz com 2 GB de RAM
● Disco rígido de silício (flash disk) para mais de 30.000 programas de peças
● 2 portas seriais RS-232
● 2 portas USB para pen drive
● 1 porta Ethernet
● 2 portas CAN Open
● Interface de fibra óptica
● Rede de área local

Compacto com alto desempenho. Tela sensível ao toque de 15”
Desempenho de alto nível para máquinas de até seis eixos. A tela ampla oferece excelente conforto ao operador, ampliando as vantagens de uma interface gráfica completa.
Cálculos automáticos da sequência de dobra e banco de dados de materiais para compensação preditiva estão disponíveis (como opcionais) para reduzir o desperdício de material.
Correção do crowning em graus.
O crowning dinâmico está disponível para garantir a linearidade perfeita da dobra.
Conexão direta do transferidor Mitutoyo e do dispositivo Anglecheck para permitir a medição do ângulo em processo.
