Ajuste isométrico livre do molde da prensa dobradeira

Ajuste livre de igual altura (pré-ajuste da altura do molde)

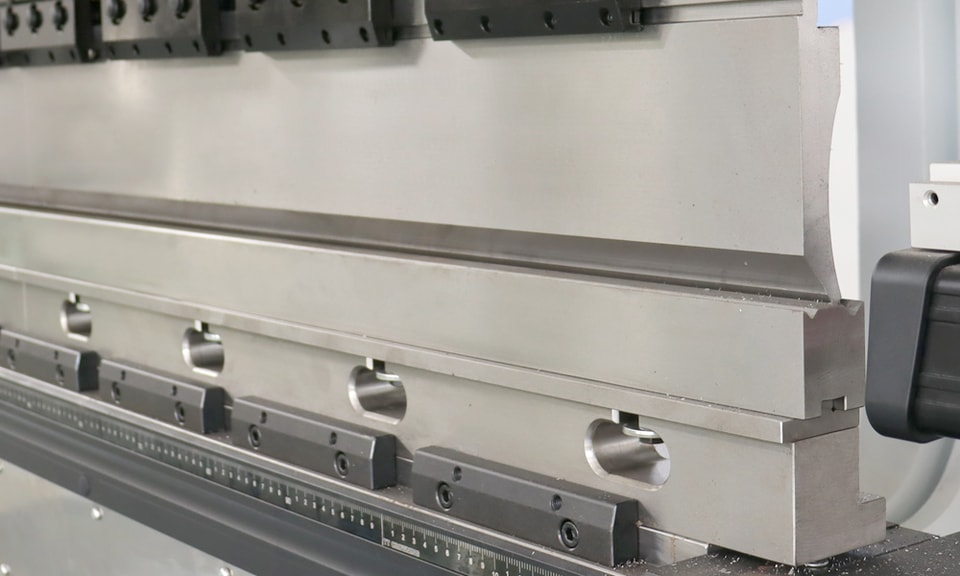

Objetivo: garantir que os moldes superior e inferior estejam na mesma altura em estado livre, evitando erros de dobra ou danos ao molde causados por distribuição desigual de força.

1. Preparação

   - Desligue a energia do equipamento, instale os moldes superior e inferior e faça a fixação preliminar.

   - Limpe o óleo ou outras impurezas da superfície do molde e certifique-se de que a superfície de contato esteja plana.

2. Ajuste manual de altura

   - Remova os moldes superiores dos lados esquerdo e direito.

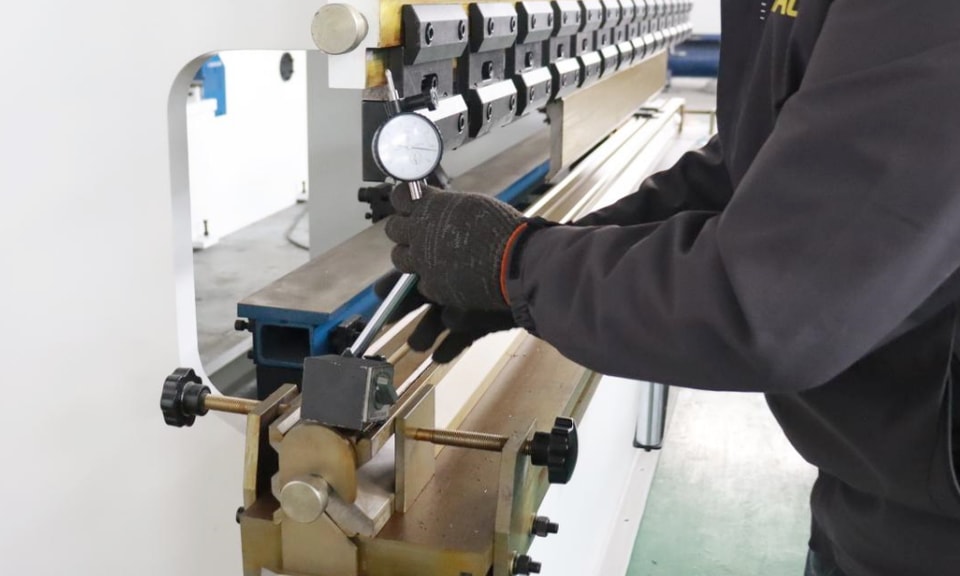

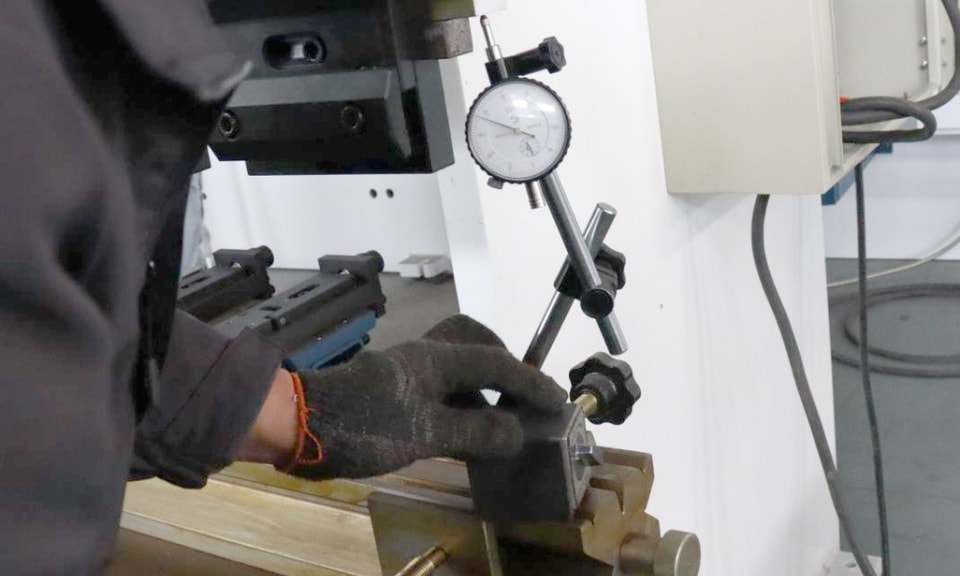

   - Use um micrômetro ou detector a laser para medir a altura dos pontos-chave dos moldes superior e inferior (normalmente os quatro cantos e o centro).

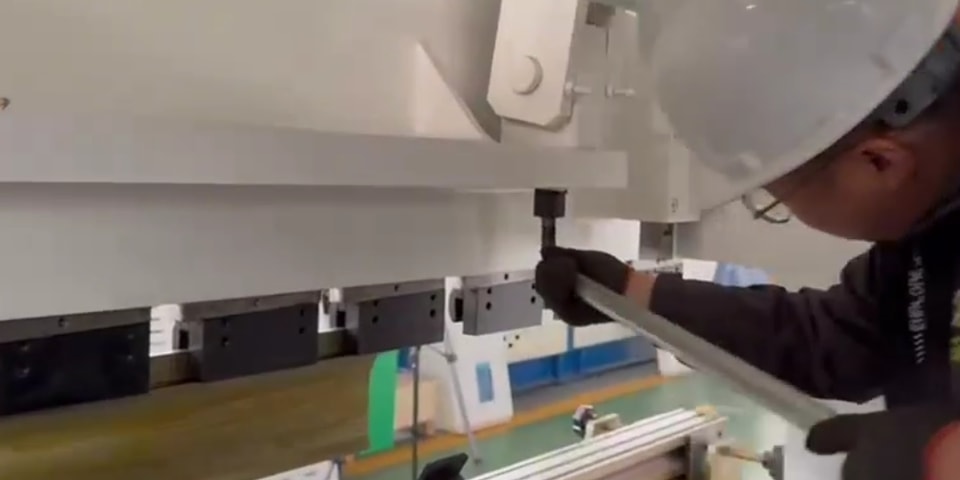

   - Ajustando manualmente os parafusos de igual altura (ou calços) na base do molde, o erro de altura de cada ponto de medição dos moldes superior e inferior deve ser ≤0,02 mm.

   - Após apertar o parafuso de ajuste, faça uma nova medição para evitar desvios causados por afrouxamento.

3. Verificar liberdade e altura

   - Gire manualmente a máquina para observar se os moldes superior e inferior entram em contato uniforme quando fechados.

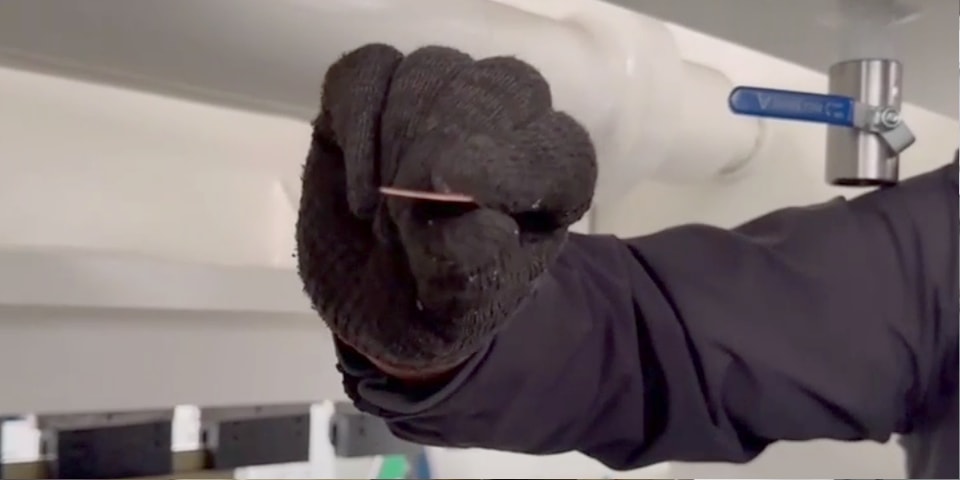

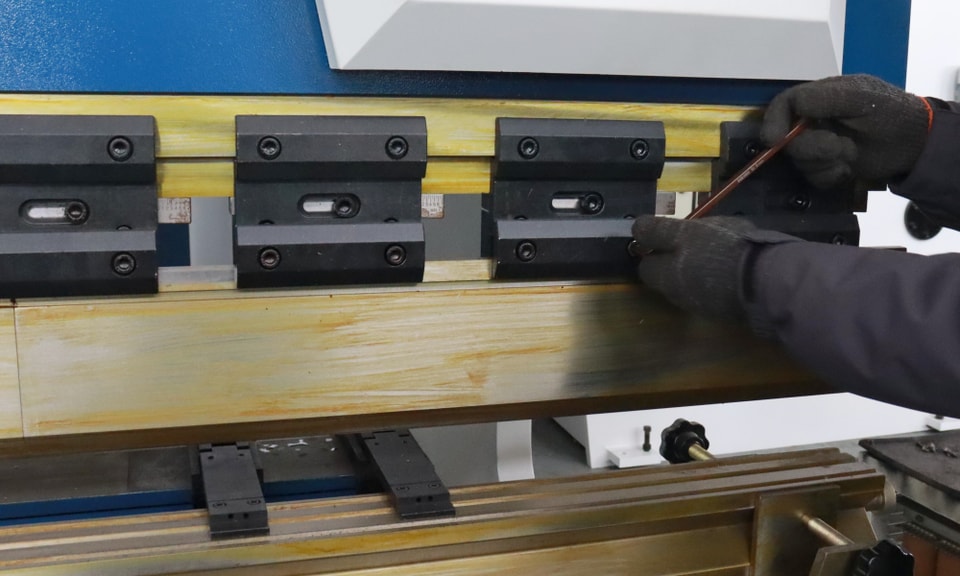

   - Use um calibrador de lâminas para verificar a folga do molde após o fechamento, garantindo que não haja aperto excessivo local nem folgas.

<imgstyle="width:80%;padding:10px" src="https://cdn.singoo.website/websites/6cff9e6e-a140-49ea-880b-a82f0637db46/1187/general/P68WNmsNB2MyThJ6/图片7.png" />

Precauções

1. Operação segura: certifique-se de desligar a energia antes do ajuste e use luvas e óculos de proteção.

2. Seleção de ferramentas: dê preferência a instrumentos de medição de alta precisão (como micrômetros e detectores a laser).

3. Verificação passo a passo: cada etapa do ajuste deve ser verificada por meio de dobra de teste para evitar erros acumulados.

4. Diferenças entre equipamentos: diferentes modelos de dobradeiras podem usar métodos de compensação mecânica/hidráulica, exigindo consulta ao manual do equipamento para ajuste.

Por meio do ajuste de sistema nas etapas acima, a precisão da dobra (erro de ângulo ≤ 0,5°) e a vida útil do molde podem ser significativamente melhoradas, e o desperdício de material e as perdas do equipamento podem ser reduzidos. Na operação prática, é necessário reagir com flexibilidade com base na experiência; por exemplo, para chapas grossas ou materiais de alta resistência, a quantidade de compensação de pressão precisa ser aumentada adequadamente.
