A Página Básica CYBELEC CybTouch 6 C serve como uma interface operacional central para máquinas CNC, oferecendo controle intuitivo e eficiente para processos de dobra de fabricação de metal. Seja você atualizando seu equipamento, aprimorando suas habilidades de operação CNC ou buscando otimizar fluxos de trabalho diários de produção, dominar as funções desta página básica é fundamental para desbloquear todo o potencial de desempenho de sua máquina. Este guia detalha todas as funcionalidades essenciais da Página Básica CYBELEC CybTouch 6 C, explicando como cada recurso simplifica as operações de dobra e eleva a precisão e eficiência da usinagem.

1. Página Numérica de Dobra

A Página Numérica de Dobra (Página Num Dobra) é a interface de trabalho principal da Página Básica CYBELEC CybTouch 6 C, atuando como o centro de comando para todas as execuções de operações de dobra. É o ponto de partida para quase todos os comandos operacionais da máquina e também serve como portal de navegação para outros módulos funcionais do sistema CYBELEC CybTouch 6 C, tornando-se um componente indispensável para as operações diárias de usinagem.

1.1 Funções Disponíveis na Página Numérica de Dobra

Esta página foi projetada para entrada direta e eficiente dos parâmetros das operações de dobra, permitindo que os operadores configurem, ajustem e confirmem os dados principais de dobra em tempo real. Todas as iniciações de operações básicas de dobra e calibrações de parâmetros são concluídas nesta interface, estabelecendo a base para processos de usinagem subsequentes precisos e suaves.

2. Página Mais

A Página Mais é um módulo funcional estendido da Página Básica CYBELEC CybTouch 6 C, complementando a Página Numérica de Dobra ao fornecer uma rica exibição de parâmetros relacionados à peça e opções de configuração personalizáveis. As funções específicas disponíveis nesta página são ajustadas dinamicamente com base na configuração da máquina e no tipo de operação de dobra sendo executada, oferecendo suporte operacional direcionado e flexível para diferentes cenários de usinagem.

2.1 Funções Disponíveis na Página Mais

A Página Mais integra uma gama completa de funções operacionais estendidas, cada uma adaptada para otimizar links específicos do processo de dobra, com funcionalidades-chave conforme segue:

• Gestão de Ferramentas : Quando esta função está desativada (acinzentada), os ícones de Punções e Matrizes na Página Numérica de Dobra são automaticamente desabilitados, prevenindo operação incorreta acidental dos parâmetros de ferramentas durante processos específicos.

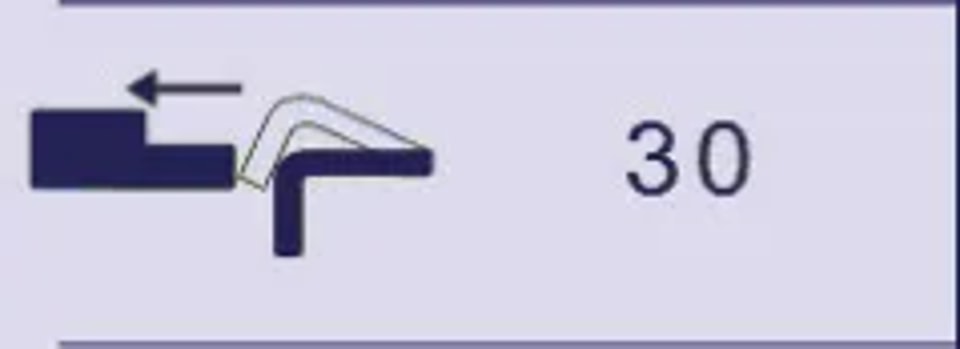

• Retração do Gauge Traseiro : Controlada via um ícone dedicado, esta função permite que os operadores ativem ou desativem a retração do gauge traseiro conforme necessário. O valor do parâmetro de sequência para retração pode ser modificado independentemente para cada etapa do programa, adaptando-se aos requisitos de retração de diferentes processos de dobra.

• Configuração de Força : Esta função requer que os operadores insiram a força de dobra específica necessária para a peça. A força de dobra ideal é determinada com base na experiência do operador e em testes reais de dobra de teste, garantindo que o efeito de dobra atenda aos requisitos do processo sem danificar a peça ou as ferramentas.

• Abertura (TDC) : Quando ativada, este parâmetro define a distância de viagem ascendente da viga a partir do ponto morto inferior (BDC), garantindo espaço suficiente para a extração segura da peça dobrada. Quando desativada, a viga retorna automaticamente para a posição máxima do interruptor de limite por padrão.

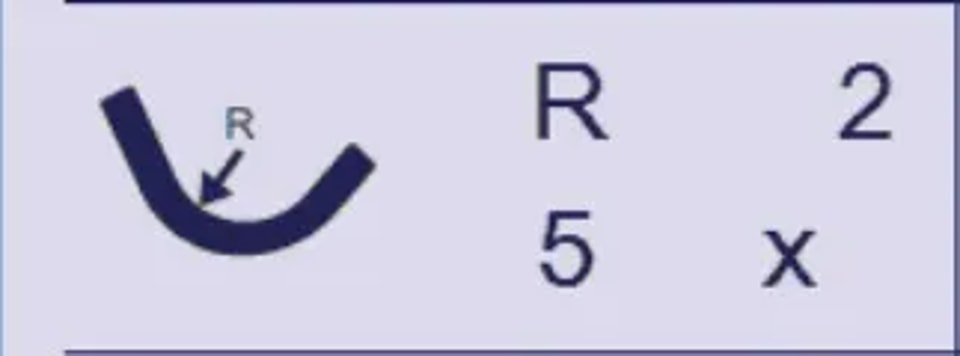

• Dobra em Etapas : Para usinar dobras de grande raio, os operadores podem programar o processo definindo o valor do raio alvo e o número de etapas de dobra nesta página. Uma nota operacional importante: o comprimento do segmento deve ser maior que metade da abertura V da matriz para garantir a racionalidade e precisão do processo de dobra em etapas.

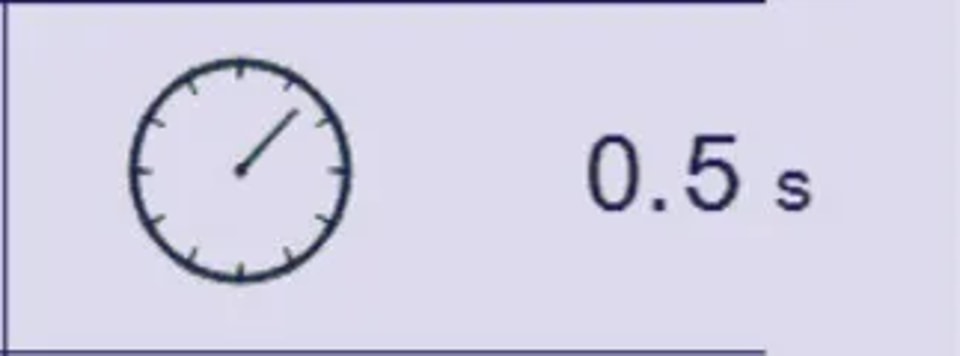

• Tempo de Permanência : Esta função define a duração pela qual a punção permanece no ponto morto inferior (BDC) antes de mover-se para cima. Se a função estiver desativada, a máquina aplica automaticamente o parâmetro de tempo de permanência padrão pré-configurado no sistema.

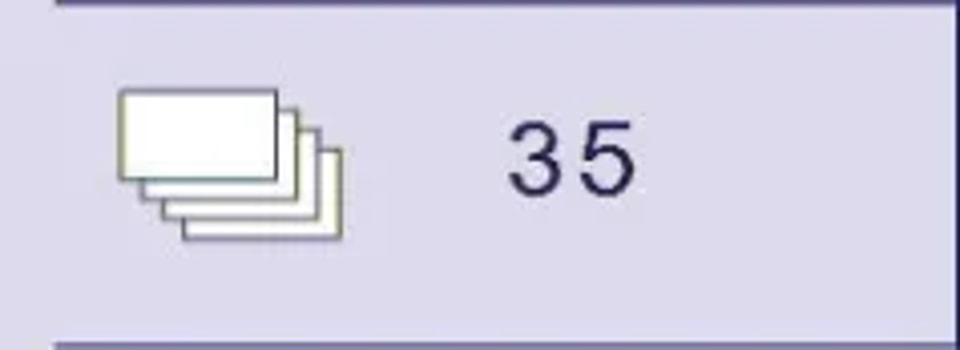

• Número de Peças : Os operadores podem inserir a quantidade total de produção de peças nesta página. O sistema atualiza automaticamente o contador de produção após cada peça ser concluída, e uma janela pop-up amarela alertará o operador quando a quantidade de produção alvo for atingida, facilitando o controle da quantidade de produção.

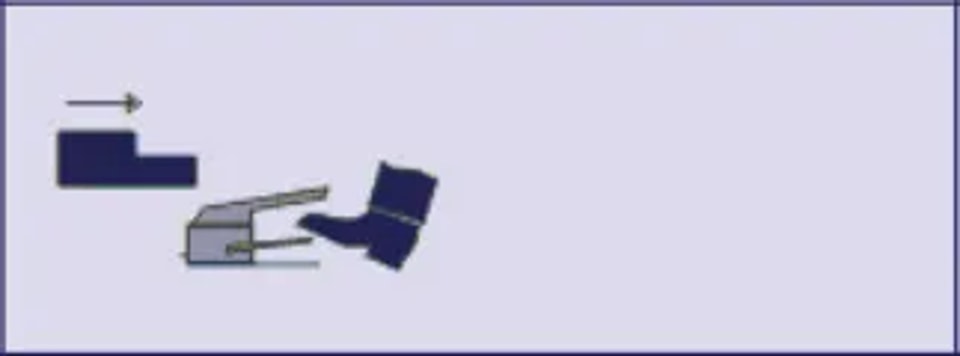

• Controle Manual do Gauge Traseiro : Ativar esta configuração concede controle manual sobre o movimento do gauge traseiro, com todas as operações de movimento iniciadas pelo operador via dispositivos de controle externos, como um interruptor de pé ou botão de início, melhorando a flexibilidade do ajuste do gauge traseiro para necessidades especiais de usinagem.

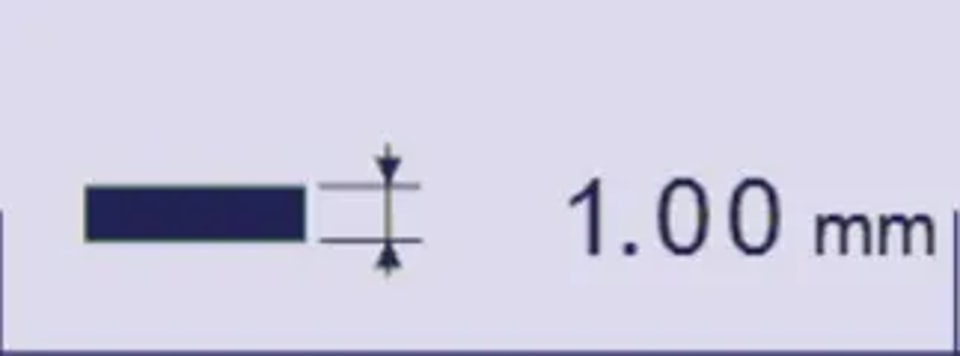

• Espessura do Material : Este é um parâmetro da peça principal que deve ser inserido na página; o sistema utiliza este valor para calcular com precisão a profundidade de dobra correspondente à ferramenta selecionada, o que é crítico para garantir a precisão dimensional da dobra da peça.

• Sigma do Material : Este campo é usado para inserir o valor sigma do material, servindo como uma referência informacional para os operadores e também sendo armazenado como um parâmetro formal da peça para rastreabilidade e otimização do processo de dobra.

3. Função Copiar para Todos

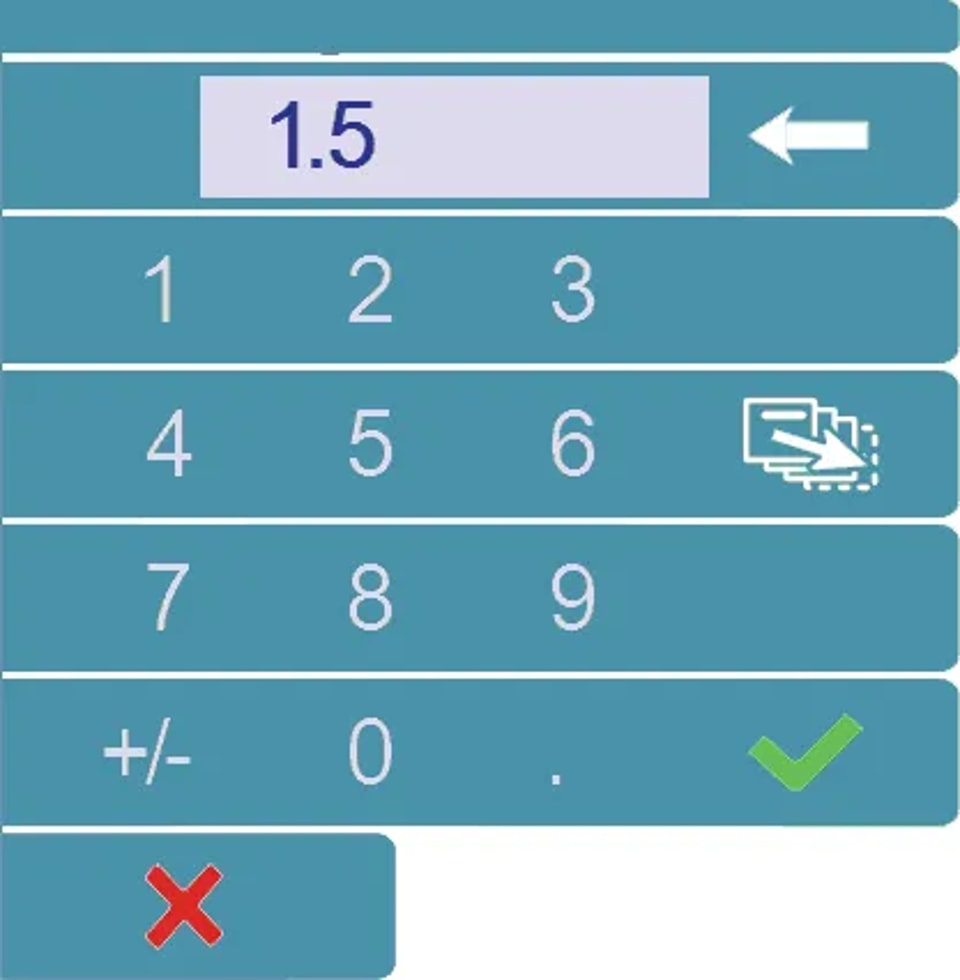

A Função Copiar para Todos é uma característica operacional de alta eficiência da Página Básica CYBELEC CybTouch 6 C, projetada para simplificar o trabalho repetitivo de configuração de parâmetros. Esta função está incorporada no teclado numérico dos campos de entrada de parâmetros relevantes (por exemplo, Força, Dobra, Correções, etc.), permitindo que os operadores copiem um valor de parâmetro pré-definido para todos os passos do programa de dobra atual com um clique.

Ao eliminar a necessidade de inserção manual repetida do mesmo parâmetro em múltiplos passos do programa, esta função não apenas reduz significativamente o tempo e esforço de configuração do programa, mas também garante a consistência dos parâmetros em todos os passos do processo, evitando efetivamente erros de usinagem causados por entrada manual inconsistente. É uma característica chave para melhorar a eficiência da produção em lote e configuração de programas de dobra complexos, trazendo maior eficiência operacional e precisão de usinagem para tarefas de metalurgia.

4. Perguntas Frequentes (FAQ)

Como posso acessar a Página Numérica de Dobra na Página Básica CYBELEC CybTouch 6 C?

Acessar a Página Numérica de Dobra é simples: navegue pelo menu principal do sistema e selecione a opção Bend Num . Esta página fornece uma interface dedicada para entrada eficiente e ajuste em tempo real de todos os parâmetros numéricos necessários para operações de dobra, servindo como o centro operacional principal para usinagem diária.

Como utilizo a Função Copiar para Todos na Página Básica CYBELEC CybTouch 6 C?

A Função Copiar para Todos é usada para replicar rapidamente as mesmas configurações de parâmetro em todos os passos do programa atual. Primeiro, defina o valor de parâmetro desejado no campo de entrada relevante (por exemplo, força de dobra, valor de correção), depois selecione a opção Copy to All no teclado numérico do campo. O sistema aplicará automaticamente o valor definido a todos os passos do programa, otimizando o fluxo de trabalho e garantindo a consistência dos parâmetros em todo o processo de dobra.

Existe uma maneira de redefinir as configurações na Página Básica CYBELEC CybTouch 6 C, se necessário?

Sim. Se precisar restaurar as configurações da página para o padrão do sistema, acesse a Menu de Configuração e localize o dedicado Redefinir opção. Nota importante : Antes de realizar uma redefinição, certifique-se de salvar todos os parâmetros importantes do processo, dados do programa e configurações personalizadas, pois a operação de redefinição apagará todas as configurações definidas pelo usuário e restaurará todas as configurações ao estado padrão de fábrica.

5. Conclusão

A Página Básica CYBELEC CybTouch 6 C é uma interface operacional altamente funcional e amigável ao usuário, com seus módulos principais e recursos estendidos formando um sistema operacional completo para usinagem de dobramento CNC. A Página Numérica de Dobra fornece as capacidades essenciais de configuração de parâmetros e início de operação para processos de dobramento, enquanto a Página Mais oferece funções estendidas direcionadas e configurações personalizáveis para diferentes cenários de usinagem, e a Função Copiar para Todos otimiza a eficiência da configuração do programa e do gerenciamento de parâmetros.

Ao compreender totalmente e utilizar com proficiência todas as funções desta página básica, os operadores podem otimizar significativamente os fluxos de trabalho de operação de dobra, reduzir trabalhos manuais repetitivos e garantir a consistência e precisão dos parâmetros de usinagem—maximizando, em última análise, a eficiência operacional e a precisão de usinagem das máquinas de dobra CNC.

Para obter mais assistência com operação funcional, otimização personalizada de processos ou suporte de manutenção de equipamentos, sinta-se à vontade para entrar em contato com nossa equipe técnica profissional. Além disso, certifique-se de consultar nossa outra documentação oficial para obter insights mais aprofundados sobre como otimizar o desempenho de sua máquina CYBELEC CybTouch 6 C e desbloquear capacidades de usinagem mais avançadas.
