Os seus prensa dobrar componentes elétricos são projetados para oferecer segurança e eficiência? Sistemas elétricos confiáveis são a base de operações de dobramento contínuas e seguras, garantindo desempenho ideal e minimizando riscos.

Introdução

Os componentes elétricos em uma prensa dobrar são responsáveis por funções críticas como distribuição de energia, intertravamentos de segurança e desligamentos de emergência. Manter e configurar adequadamente esses componentes não apenas melhora a eficiência operacional, mas também reduz significativamente a probabilidade de acidentes e tempo de inatividade não planejado.

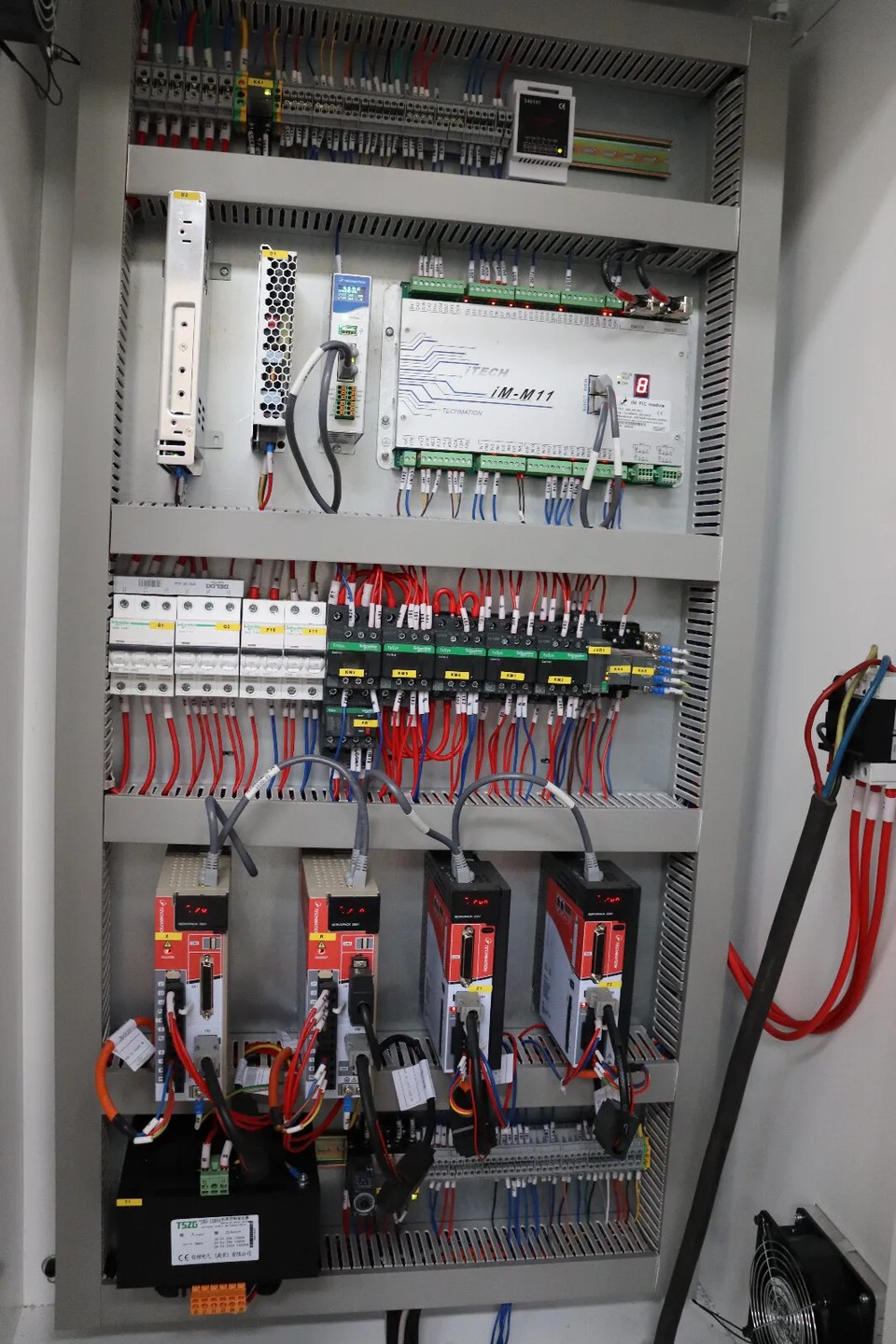

Armário Elétrico Principal

O armário elétrico é o coração do sistema elétrico de uma prensa dobrar, abrigando componentes que garantem um desempenho suave e confiável. Abaixo, nos aprofundamos nos elementos-chave que contribuem para a funcionalidade e segurança da máquina.

Máquinas de prensa dobrar, como todos os equipamentos industriais, requerem configurações elétricas precisas para operar com segurança e eficiência. Selecionar o cabo de alimentação apropriado é um passo crítico, com a capacidade de corrente sendo uma consideração primária. Para determinar o tamanho correto do cabo, comece calculando o consumo máximo de corrente da máquina, que depende de fatores como especificações do motor, demandas do sistema hidráulico e outras cargas elétricas.

Para sua conveniência, fornecemos a seguinte tabela de referência para auxiliar na seleção dos componentes corretos:

Diretrizes de Alimentação para Máquinas de 220V

Muitas prensas dobrar operam com uma alimentação de 220V, tornando-as ideais para pequenas oficinas ou aplicações de baixo consumo. Abaixo está um gráfico de referência para ajudá-lo a escolher os disjuntores principais e os tamanhos de cabo corretos com base na potência do motor. Sempre garanta que a alimentação seja estável e devidamente aterrada para evitar problemas operacionais.

Componentes Elétricos Principais

Compreender os componentes elétricos de uma prensa dobrar é essencial para uma operação segura e eficiente. Aqui está uma visão geral dos elementos mais críticos:

l Fonte de Alimentação : A maioria das prensas dobradeiras requer uma fonte de alimentação trifásica, com tensões comuns incluindo 220V, 380V ou 440V, dependendo do tamanho e capacidade da máquina.

l Disjuntores : Estes protegem o sistema elétrico de sobrecargas e curtos-circuitos interrompendo o fluxo de corrente durante falhas. A classificação de amperagem do disjuntor deve estar alinhada com os requisitos de corrente máxima da máquina.

l Contatores AC : Estes interruptores eletromecânicos controlam a fonte de alimentação para o motor, permitindo a ativação e desativação segura de circuitos de alta corrente através do sistema de controle da máquina (por exemplo, PLC ou interruptores manuais).

l Sistema de Parada de Emergência (E-Stop) : Equipado com botões estrategicamente posicionados, este sistema garante o corte imediato de energia durante emergências, conectado via relés de segurança ou contatores para resposta rápida.

l Sistema de Controle : Prensas dobradeiras avançadas usam Controladores Lógicos Programáveis (PLCs) para gerenciar operações como velocidade de dobra, posicionamento do backgauge e intertravamentos de segurança, garantindo precisão e confiabilidade.

l Interruptores de Limite : Estes dispositivos monitoram a posição de partes móveis como o êmbolo ou backgauge, fornecendo feedback para o sistema de controle para prevenir excesso de viagem e melhorar a precisão.

l Transformador : Usado para ajustar os níveis de tensão para atender aos requisitos de componentes elétricos específicos.

l Aterramento : O aterramento adequado é vital para a segurança elétrica, protegendo os operadores de choques e garantindo a conformidade com as regulamentações locais.

l Recursos de Segurança : Além dos E-Stops, as prensas dobradeiras podem incluir cortinas de luz, tapetes de segurança ou controles de duas mãos para mitigar ainda mais os riscos.

Normas de Cabos e Fiação

Selecionar o cabo de alimentação certo envolve avaliar o consumo máximo de corrente da máquina, que é influenciado pelo motor, sistema hidráulico e outros componentes elétricos. O dimensionamento e instalação adequados do cabo são cruciais para evitar superaquecimento e garantir confiabilidade a longo prazo.

Medidas de Segurança e Dicas de Manutenção

Os componentes elétricos de uma prensa dobrar são fundamentais para o seu desempenho e segurança. Do painel de controle aos sistemas hidráulicos, cada elemento deve funcionar harmoniosamente para alcançar resultados de alta qualidade. Ao investir em prensa dobrar componentes, aderindo a cronogramas regulares de manutenção e priorizando a segurança, você pode maximizar a eficiência da sua máquina e estender sua vida útil operacional.
