Como a temperatura de uma curvadora de tubos afeta a qualidade da curvatura?

A temperatura é um parâmetro frequentemente ignorado, mas crucial na dobragem de tubos. Tanto a temperatura do próprio tubo como a temperatura do óleo no sistema hidráulico afetam significativamente a qualidade e o rendimento do produto final.

1. Temperatura do tubo: demasiado baixa facilita a fissuração; demasiado alta dificulta o controlo

Temperatura baixa (<10℃): a plasticidade do material diminui e microfissuras formam-se facilmente no lado exterior da curvatura, especialmente em aço de alta resistência e aço inoxidável. Recomenda-se deixar os tubos aquecer no atelier durante 24 horas no inverno, ou pré-aquecê-los acima de 15℃ antes do processamento.

Temperatura ambiente (15℃-35℃): a faixa ideal de temperatura de dobragem para a maioria dos tubos, com plasticidade estável e retorno elástico previsível.

Temperatura alta (>60℃, processo sem dobragem a quente): o aquecimento anormal do tubo levará ao aumento de enrugamento no arco interior e a uma redução desigual da espessura da parede. Salvo se tiver sido concebido para dobragem a quente, deve evitar-se o sobreaquecimento dos tubos.

Recomendação: Antes do processamento no inverno, armazene os tubos num ambiente não inferior a 10℃; as curvas de pequeno raio em aço de alta resistência podem ser aquecidas localmente de forma adequada a 50-80℃ (por exemplo, aquecimento por chama ou por indução), mas a uniformidade deve ser rigorosamente controlada.

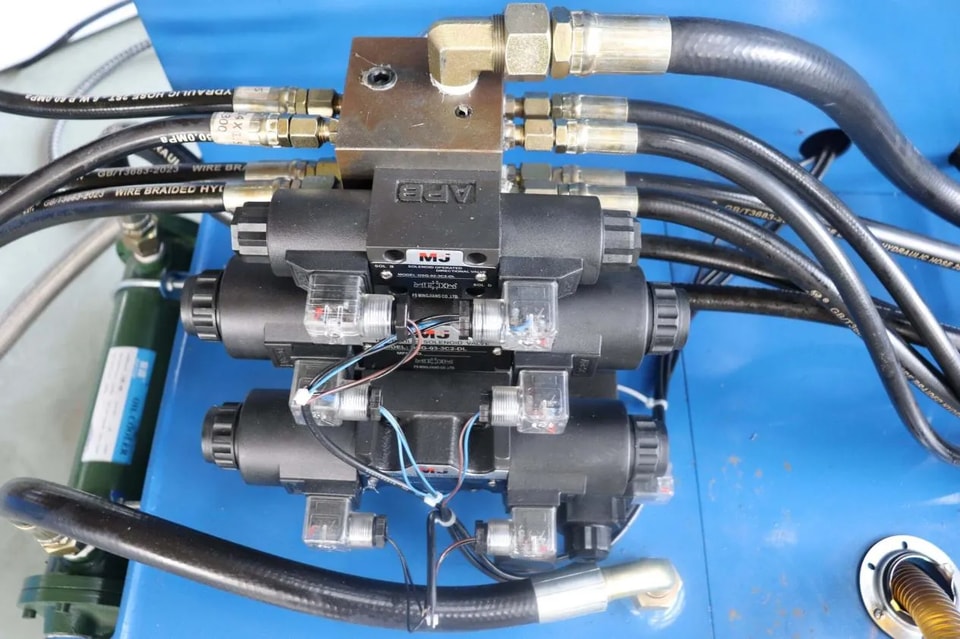

2. Temperatura do óleo hidráulico: afeta a precisão e a vida útil do sistema

Temperatura baixa do óleo (<20℃): a elevada viscosidade do óleo hidráulico provoca resposta lenta, velocidade de dobragem instável e fraca consistência do ângulo; a lubrificação deficiente também acelera o desgaste da bomba e das válvulas.

Temperatura ideal do óleo (35℃-50℃Fluxo de óleo ideal, pressão estável do sistema e máxima repetibilidade dos ângulos de dobra.

Alta temperatura do óleo (>55℃Oxidação acelerada do óleo, endurecimento e retração das vedações, aumento do vazamento interno e redução da força real de dobra; a dilatação térmica também afeta o feedback do encoder, causando desvio de ângulo. O superaquecimento prolongado reduz significativamente a vida útil dos componentes hidráulicos.

Recomendações: Ligue o resfriador de óleo ou o ventilador de refrigeração durante a dobra contínua de tubos sob carga pesada; pré-aqueça o equipamento fazendo-o funcionar sem carga por 5 a 10 minutos após a partida; instale um termostato com alarme de sobretemperatura ou desligamento automático.

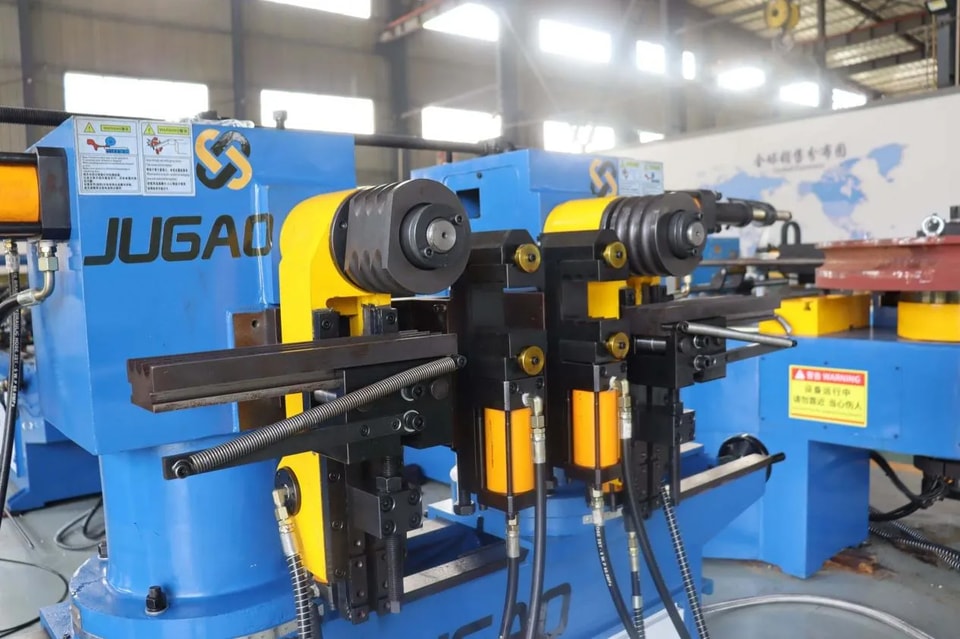

3.Superaquecimento por atrito: os riscos ocultos das altas temperaturas localizadas

Durante a dobra contínua de tubos em alta velocidade, o atrito de deslizamento entre o tubo e a matriz pode causar um aumento repentino da temperatura da superfície de contato (acima de 80°°C), levando a:

Ruptura do filme de óleo na curvatura, resultando em contato direto metal com metal—arranhões e aspereza na superfície.

Amolecimento local do tubo, aumentando o risco de enrugamento no arco interno.

Dilatação térmica da matriz, causando alterações na folga e afetando a consistência dimensional.

Recomendações: Reduza o tempo de ciclo da dobra contínua de tubos para permitir que a matriz dissipe o calor; use óleo especial de dobra resistente a altas temperaturas; para produção em massa, considere um sistema de microlubrificação ou lubrificação auxiliar refrigerada a ar.

Ao controlar a temperatura do tubo dentro da faixa normal (15-35℃), mantendo a temperatura do óleo hidráulico em um nível estável de 35-50℃ e evitando o superaquecimento localizado causado pela dobra contínua de tubos em alta velocidade, esses três pontos reduzirão significativamente problemas de qualidade como trincas, enrugamentos e arranhões no tubo, além de prolongar consideravelmente a vida útil do equipamento.
