Como depurar o molde da prensa dobradeira hidráulica CNC. Punção e matriz inferior. O conjunto de ferramentas.

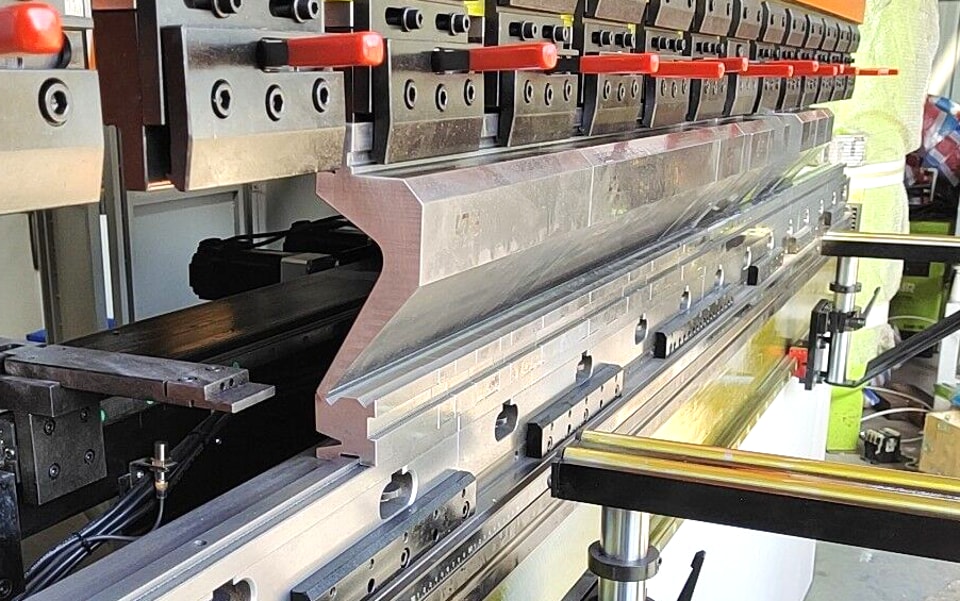

A matriz da prensa dobradeira hidráulica CNC é composta por muitas peças, por isso deve-se ter atenção especial durante a instalação. Após a conclusão, deve ser depurada repetidamente. A máquina possui punções e lâminas especiais para a dobra de produtos com diferentes formatos. A lâmina superior e o punção podem ser fornecidos em secções ou pequenas peças. A matriz inferior e as ferramentas também podem ser fornecidas em pequenas peças e secções. A ferramenta inferior pode vir com apoio inferior para ajuste. Em geral, concluímos a instalação e o ajuste da matriz da prensa dobradeira em cinco etapas.

1. Ajuste da máquina. Antes da instalação, o desempenho da máquina deve ser ajustado primeiro. Este processo deve ser realizado com paciência e cuidado. Verifique se a máquina tem poeira, limalhas de ferro usadas, etc., e faça a limpeza necessária para reduzir problemas na fase posterior.

2. Ajuste do curso do cursor. Preste atenção em verificar a espessura do molde da prensa dobradeira e se a relação entre os módulos superior e inferior está normal. Em circunstâncias normais, o módulo deve ser controlado no ponto de comutação da linha de curso. Isso deve ser observado.

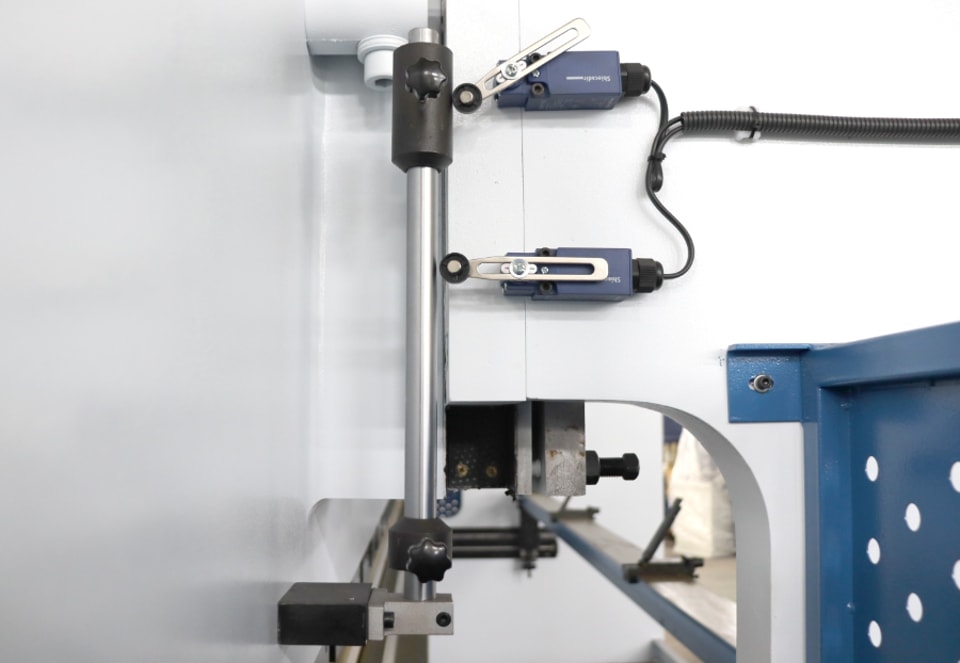

3. Ajuste do módulo de curso, ou seja, o ajuste da posição limite superior do módulo. Quando o módulo estiver em qualquer posição, o interruptor deve ser ajustado e a posição de parada do cursor deve ser reservada. Ao mesmo tempo, o módulo de desaceleração deve ser acionado durante a descida, para proteger melhor a máquina e o molde da prensa dobradeira.

4. O ajuste da folga consiste principalmente em medir a distância entre os módulos superior e inferior. A definição específica da folga deve ser determinada de acordo com a chapa a ser dobrada.

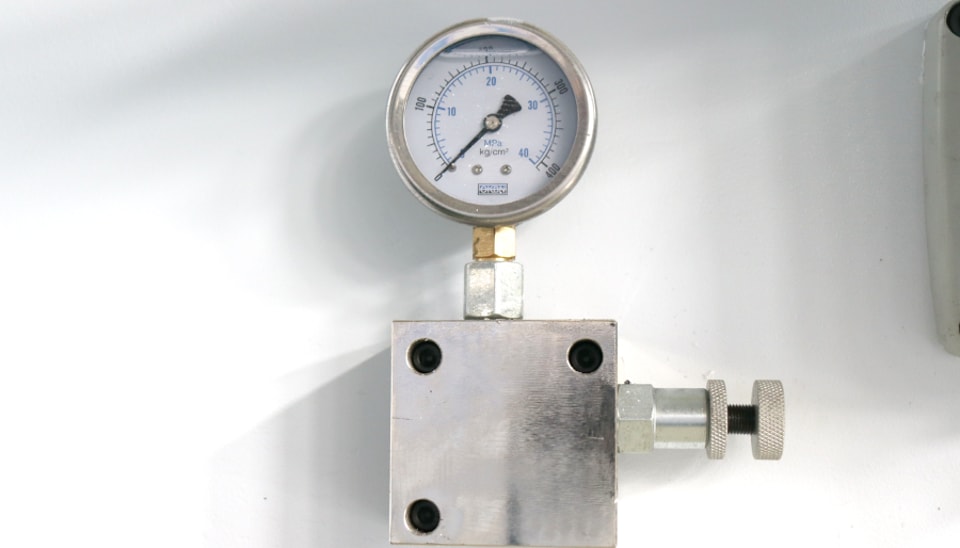

5. Ajuste do ângulo. O ajuste do ângulo tem uma certa relação com o produto. O fabricante da prensa dobradeira informa que, de modo geral, ao dobrar um molde de 90°, o ângulo central deve ser maior do que os ângulos em ambos os lados. Em seguida, ajuste o aperto de acordo com o parafuso de ajuste. Durante a dobra, a pressão pode ser ajustada por meio de um manômetro para evitar a ruptura do molde.
