Como determinar a causa raiz do desgaste nas guias de uma máquina de curvar tubos?

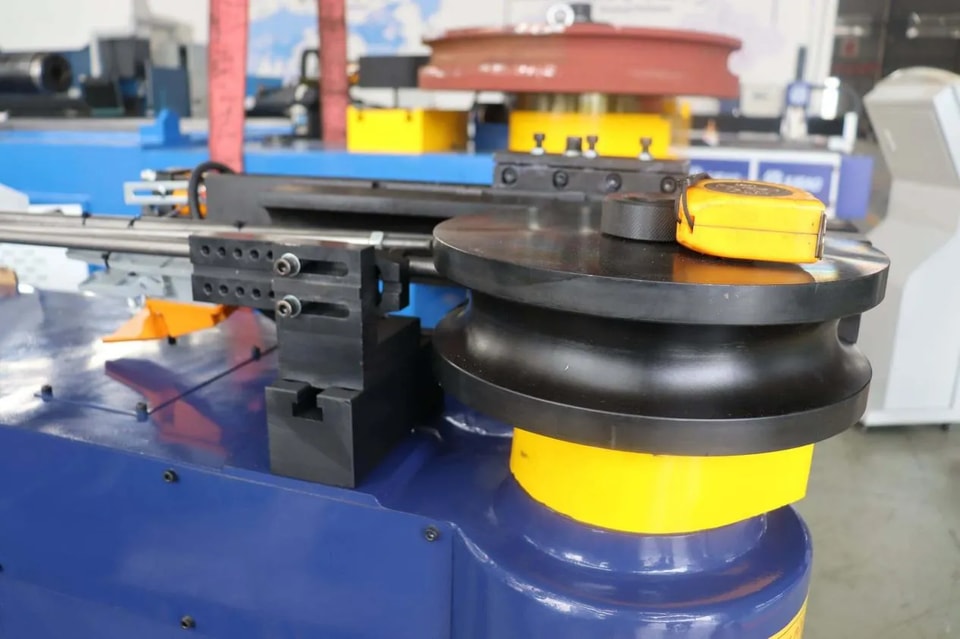

Os trilhos-guia (lineares ou deslizantes) de uma máquina de curvar tubos são componentes essenciais que garantem o posicionamento preciso do avanço, da rotação e do braço de dobra. O desgaste desses trilhos leva a desvios no ângulo de dobra, comprimento de avanço impreciso e até vibração da máquina. Para resolver o problema por completo, simplesmente substituir os trilhos-guia é insuficiente; é necessário um método sistemático para identificar a causa raiz.

Método em quatro etapas para investigação da causa raiz

Etapa 1: Observe o padrão de desgaste e infira o esforço.

Desgaste acentuado em um lado: indica que os trilhos-guia não estão paralelos, ou que o carro de avanço/braço de dobra está sujeito a um torque de carga excêntrica. Verifique o paralelismo e a nivelagem do par de trilhos-guia.

Desgaste nas duas extremidades, preservado no centro: indica lubrificação deficiente; atrito a seco nas duas extremidades devido a óleo insuficiente durante o movimento alternado nos limites do curso.

Pitting ou descascamento da superfície: geralmente causado por cargas de impacto (vibração durante a dobra de tubos) ou fadiga do material. Verifique a velocidade de dobra e se a combinação das matrizes gera impactos anormais.

Desgaste em forma de ondas: geralmente indica rigidez insuficiente da base de montagem do trilho-guia; a vibração prolongada do equipamento causa deformação do trilho-guia.

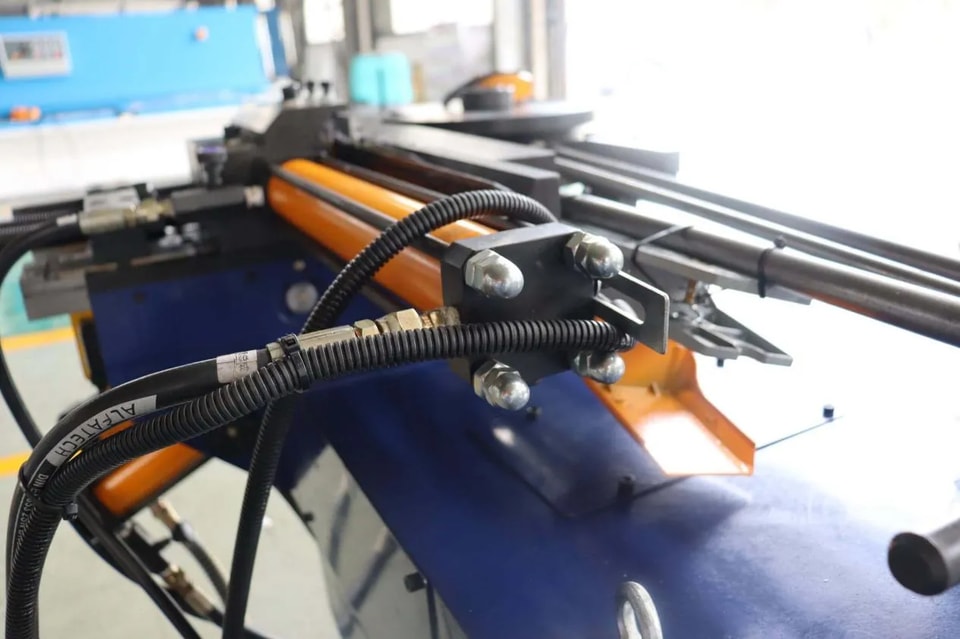

Etapa 2: Verifique o estado do sistema de lubrificação.

Confirme se a bomba de lubrificação automática fornece óleo de acordo com o ciclo definido, se o distribuidor de óleo está obstruído e se as tubulações de óleo estão rompidas.

Verifique a película de óleo na superfície do trilho-guia: normalmente, deve haver marcas de óleo uniformes. Se estiver ressecada ou apresentar depósitos pretos semelhantes a lama, isso indica lubrificação insuficiente ou contaminação do óleo.

Etapa 3: Medição da precisão mecânica e da carga

Use um relógio comparador para medir a retidão e o paralelismo dos trilhos-guia. Desvios superiores à tolerância (por exemplo, 0,02 mm ou mais por metro) acelerarão o desgaste.

Verifique se o fuso de avanço e o trilho-guia estão paralelos. Um fuso empenado causará força radial adicional, levando a um desgaste irregular no trilho-guia.

Verifique novamente se as especificações da dobra de tubos excedem a capacidade nominal do equipamento. A operação prolongada com sobrecarga multiplicará o momento de dobra e a força de atrito nos trilhos-guia.

Etapa 4: Investigação dos fatores ambientais e de manutenção

Poeira, cavacos e partículas de areia que entram no cursor do trilho-guia causarão desgaste abrasivo. Verifique se a capa protetora do trilho-guia está danificada.

Revise os registros de manutenção: a graxa do trilho-guia não foi trocada há muito tempo? Foi usado o tipo errado de graxa?

Resumo das causas-raiz típicas

Características de desgaste: causas-raiz mais prováveis

Desgaste unilateral: instalação não paralela dos trilhos-guia / carga desigual

Desgaste nas duas extremidades: lubrificação insuficiente (falta de óleo no fim do curso)

Pitting e descascamento: carga de impacto / sobrecarga

Desgaste em forma de ondas: rigidez insuficiente da base / vibração

Desgaste uniforme e acabamento brilhante: fim da vida útil normal / lubrificação deficiente

Arranhões na superfície: capa protetora danificada, entrada de corpos estranhos

Medidas corretivas e preventivas

Recalibre: afrouxe as abraçadeiras do trilho-guia, use um interferômetro a laser ou um relógio comparador para corrigir o paralelismo e a nivelagem, e aperte na sequência.

Atualize a lubrificação: substitua por graxa à base de lítio com extrema pressão e ajuste a frequência da lubrificação automática (por exemplo, lubrificar a cada 4 horas).

Reforce a proteção: repare ou substitua as proteções danificadas dos trilhos-guia e adicione lâminas raspadoras.

Ajuste o processo: reduza a velocidade de dobra para evitar impactos; certifique-se de que as especificações do tubo a ser dobrado estejam dentro da faixa nominal do equipamento.

Substitua as peças: se o deslizante ou o trilho-guia estiverem severamente desgastados, substitua-os em pares (trilho-guia + deslizante) para evitar misturar peças novas e usadas.

Somente ao encontrar a “origem” do desgaste, em vez de simplesmente substituir peças, é que a precisão da máquina de curvar tubos pode ser restaurada de forma fundamental e a vida útil do equipamento pode ser prolongada.
