Guia de Avaliação da Precisão e do Desempenho da Prensa Dobradeira

Na fabricação de metais, as prensas dobradeiras são equipamentos essenciais para obter dobras precisas em chapas metálicas. A precisão e a eficiência dessas máquinas influenciam diretamente a qualidade do produto e o volume de produção. Este guia completo apresenta abordagens sistemáticas para avaliar tanto a precisão quanto o desempenho operacional dos equipamentos de prensa dobradeira, garantindo funcionalidade ideal ao longo de sua vida útil.

Avaliando a Precisão da Prensa Dobradeira

A avaliação da precisão se concentra em três aspectos fundamentais que determinam a exatidão da dobra:

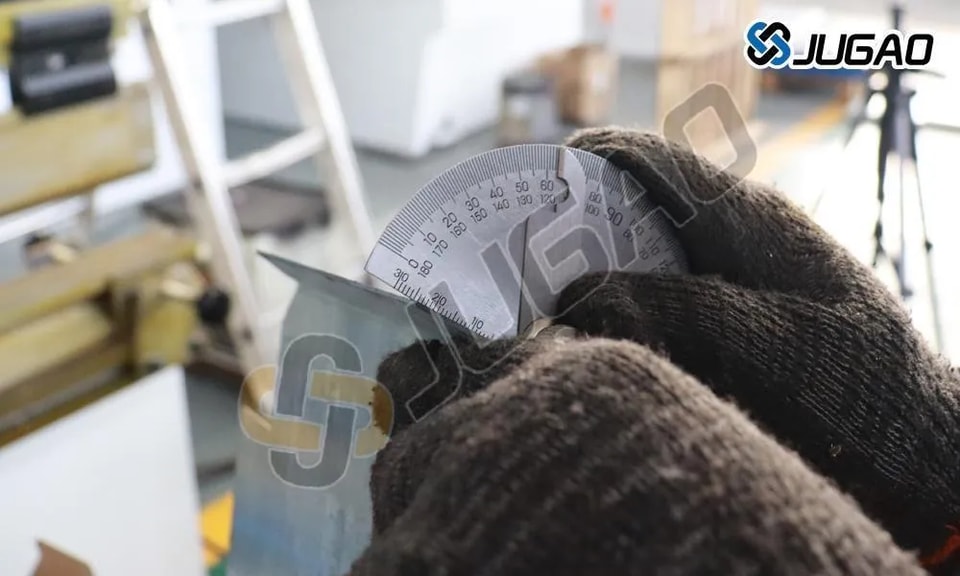

1. Medição do ângulo de dobra

Utilize medidores digitais de ângulo ou transferidores de precisão para medir os ângulos formados em relação às tolerâncias especificadas. Para obter os melhores resultados:

l Realize as medições imediatamente após a dobra, enquanto os efeitos de memória do material ainda estão presentes

l Compare várias amostras de diferentes posições ao longo do comprimento de trabalho

l Registre variações superiores a ±0,5° como possíveis problemas de calibração

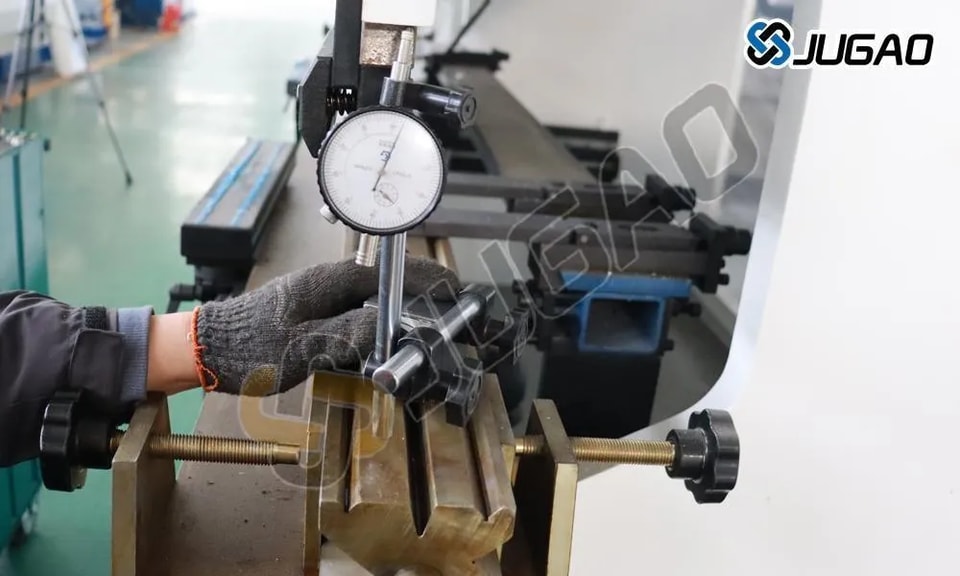

2. Verificação de paralelismo

O alinhamento das ferramentas afeta criticamente a uniformidade da dobra. Protocolo de verificação:

l Monte relógios comparadores no martelo em intervalos de 200 mm

l Execute movimentos de curso total enquanto registra os desvios

l Tolerância aceitável: ≤0,02 mm por 100 mm de comprimento útil

l Corrija o desalinhamento por meio de ajustes no porta-ferramentas ou recalibração da máquina

3. Análise da Consistência do Processo

Teste de Consistência

Execute testes de dobra sequenciais com parâmetros idênticos para avaliar:

l Repetibilidade do ângulo em 20+ ciclos consecutivos

l Consistência do retorno elástico do material

l Padrões de desgaste das ferramentas que afetam a estabilidade dimensional

l Métodos de controle estatístico do processo ajudam a identificar tendências em formação que exigem intervenção.

Avaliação do Desempenho Operacional

Além da precisão, as métricas operacionais determinam a eficiência da produção:

1. Otimização do Tempo de Ciclo

l Cronometre os ciclos completos de dobra, da descida do martelo ao retorno

l Compare os tempos reais com as especificações do fabricante

l Analise os perfis de aceleração/desaceleração para identificar oportunidades de melhoria

l Alvo: ≥90% da velocidade nominal de ciclo nas condições de produção

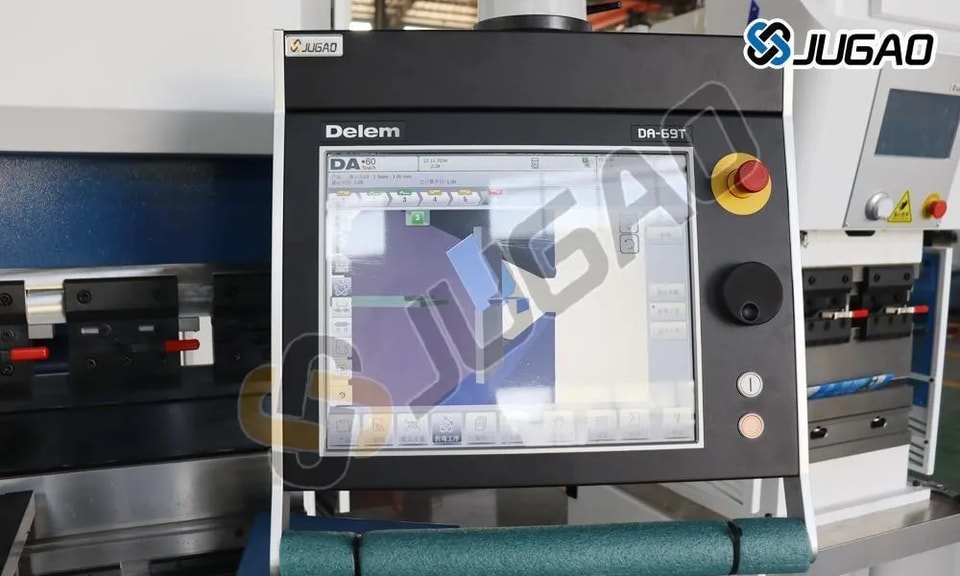

2. Controle Funcionalidade do Sistema

ControleInterface

Os sistemas CNC modernos devem demonstrar:

l Resposta intuitiva da interface de programação

l Feedback preciso da posição dos eixos

l Capacidade preditiva de prevenção de erros

l Latência de execução de comandos <100 ms

Realize programas de teste combinando múltiplas sequências de dobra para verificar a estabilidade.

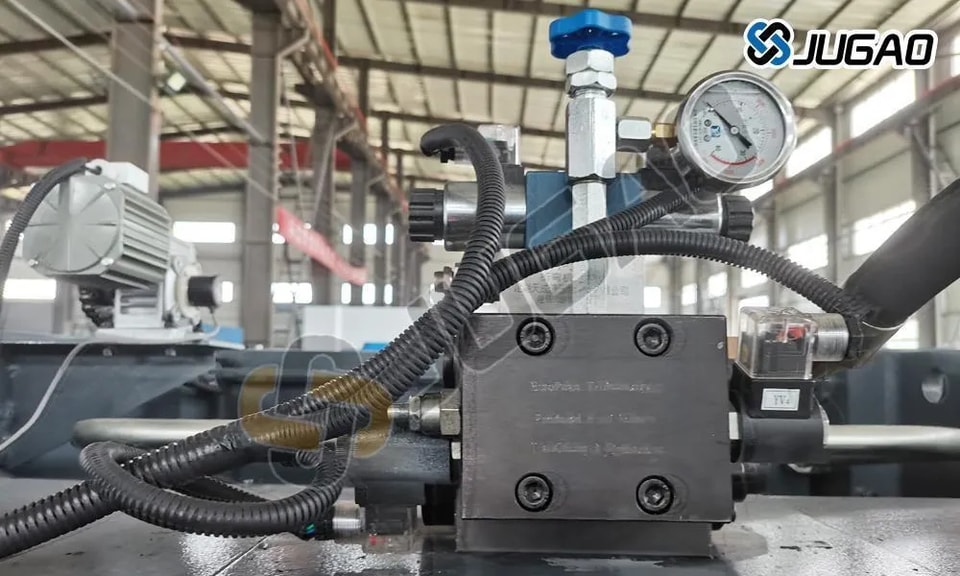

3. Avaliação do Sistema Hidráulico

Monitore os transdutores de pressão durante a operação para identificar:

l Perda de eficiência da bomba

l Tempos de resposta das válvulas

l Flutuações de pressão acima de ±5% do ponto de ajuste

l Assinaturas térmicas anormais indicando desgaste de componentes

Mantenha registros detalhados de pressão para programar a manutenção preditiva.

Perguntas frequentes

P: Qual é o método mais preciso para verificar o ângulo de dobra?

R: Sistemas de medição baseados em laser oferecem precisão de ±0,1°, embora transferidores digitais (±0,5°) sejam suficientes para a maioria das aplicações quando devidamente calibrados.

P: Como resolver ângulos de dobra inconsistentes ao longo do comprimento útil?

R: Primeiro verifique o paralelismo das ferramentas; depois, confira a deflexão do martelo usando extensômetros. Pode ser necessária compensação térmica em máquinas com comprimento útil superior a 3 m.

Frequência recomendada de avaliação para equipamentos de produção?

Faça verificações básicas semanalmente, uma avaliação completa trimestralmente ou após 50.000 ciclos. Aumente a frequência ao trabalhar com materiais de alta resistência à tração.

Conclusão

A avaliação sistemática de equipamentos de prensa dobradeira incorpora tanto a verificação de precisão quanto a comparação de desempenho. A implementação de protocolos regulares de avaliação minimiza desvios de qualidade e maximiza a utilização do equipamento. Para aplicações especializadas que exigem tolerâncias mais apertadas, considere integrar sistemas de medição automatizada com recursos de ajuste do processo em tempo real.
