Como melhorar a repetibilidade das curvadoras de tubos?

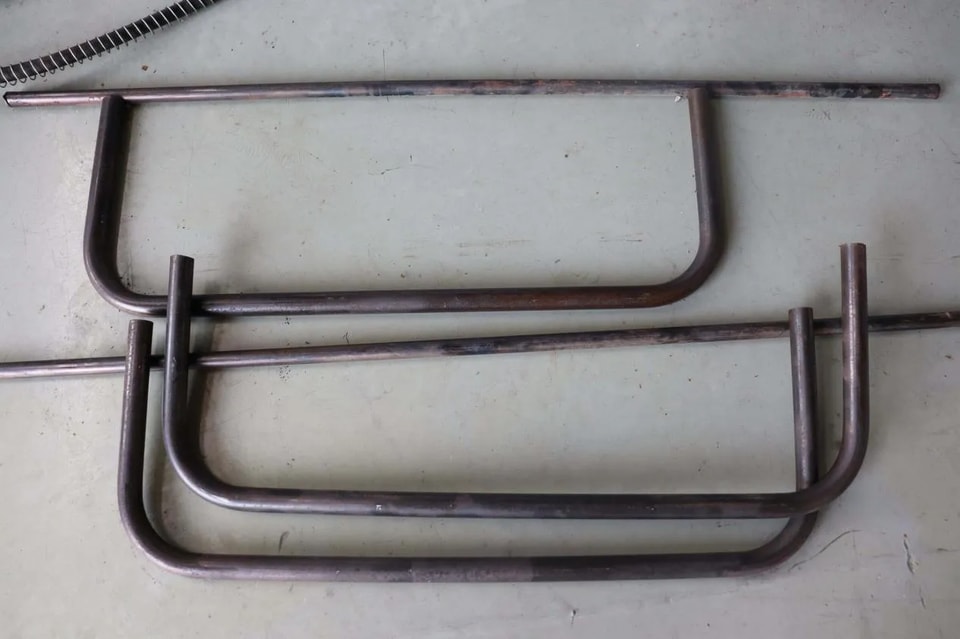

A repetibilidade de uma máquina de dobrar tubos refere-se ao grau de consistência no ângulo, no tamanho e no formato quando o mesmo equipamento processa continuamente vários acessórios de tubo sob os mesmos parâmetros. Uma repetibilidade ruim leva à redução da taxa de aprovação dos produtos do lote e a dificuldades de montagem. A seguir, apresentamos soluções de melhoria a partir de cinco dimensões centrais.

1. Precisão mecânica: lançando uma base sólida

Guias lineares e fusos de esferas: verifique regularmente a folga e a lubrificação dos trilhos-guia lineares e dos fusos de esferas. O desgaste excessivo pode causar desvio no comprimento de alimentação e no ângulo de rotação.

Conexões de transmissão: verifique se os acoplamentos dos encoders e dos sensores de ângulo estão folgados. Mesmo um leve deslizamento pode causar desvios angulares significativos.

Fixação da matriz: após cada troca de matriz, aperte os parafusos em diagonal com uma chave de torque para evitar o deslocamento da matriz durante a dobra.

2. Sistema de controle: parâmetros estáveis

Controle em malha fechada: dê prioridade a máquinas de dobrar tubos com sistemas de malha fechada com feedback de ângulo para correção em tempo real da posição de dobra.

Velocidade e pressão: defina velocidades de dobra, pressões de fixação e velocidades de avanço/recuo do mandril fixas. Evite ajustes arbitrários pelos operadores.

Compensação de temperatura: as flutuações na temperatura do óleo hidráulico podem afetar a resposta do sistema. Mantenha a temperatura do óleo entre 35-50℃, ou ative a função de compensação de temperatura do controlador.

3. Matrizes e materiais: minimizando variáveis

Consistência das matrizes: use o mesmo conjunto de matrizes para tubos da mesma especificação. Repare ou substitua prontamente os moldes desgastados para evitar misturar materiais novos e antigos.

Lote de material: diferentes lotes de tubos podem variar em limite de escoamento, tolerância de espessura da parede e alongamento. Antes da produção em massa, realize uma verificação da primeira peça após cada troca de material, ajustando finamente o valor de compensação do retorno elástico, se necessário.

Lubrificação estável: use a mesma marca e o mesmo modelo de óleo para dobra, garantindo uma película de óleo uniforme sobre o tubo e as superfícies do molde antes de cada dobra.

4. Parâmetros de processo: esclarecimento e padronização

Registro de parâmetros: arquive os parâmetros bem-sucedidos (ângulo de dobra, posição do mandril, folga da matriz antirrugas, velocidade etc.) de cada especificação de tubo como um cartão de processo. Isso pode ser chamado diretamente nas produções subsequentes, reduzindo o erro humano.

Confirmação da primeira peça: após cada partida da máquina, troca de molde ou troca de material, deve ser realizada uma dobra de teste da primeira peça e todas as dimensões devem ser inspecionadas. A produção em massa só pode começar após a aprovação da primeira peça.

Compensação do retorno elástico: para materiais com alto retorno elástico, como aço de alta resistência e aço inoxidável, o ângulo de dobra precisa ser definido no programa. Recomenda-se determinar o valor de compensação por meio de testes, e não por estimativa com base na experiência.

5. Manutenção e calibração: mantenha o equipamento em boas condições.

Calibração regular: a cada trimestre ou semestre, use um transferidor padrão e paquímetros para calibrar os valores exibidos e reais do ângulo de dobra e do comprimento de alimentação.

Manutenção do sistema hidráulico: mantenha o óleo hidráulico limpo e substitua regularmente o elemento filtrante. A contaminação do óleo pode causar flutuações de pressão e afetar a repetibilidade.

Limpeza dos sensores: limpe regularmente o óleo e as limalhas metálicas das superfícies dos sensores de proximidade e dos encoders para evitar o acionamento de sinais falsos.

A chave para melhorar a repetibilidade das máquinas de dobrar tubos está em: boa rigidez mecânica, controle preciso em malha fechada, materiais de molde consistentes, parâmetros padronizados e calibração regular. Dominando esses cinco pontos, o desvio angular da dobra de tubos em lote pode ser controlado dentro de ±0.5°, e a precisão do comprimento dentro de ±0,5 mm.
