Como integrar o DELEM DA-69T Profile-T ao seu sistema?

Quando se trata de otimizar o desempenho da sua máquina, a integração do DELEM DA-69T Profile-T com o seu sistema existente pode aumentar significativamente a eficiência e a precisão.

Se procura incorporar sem esforço esta unidade de controlo avançada no seu fluxo de trabalho, veio ao lugar certo. Neste artigo, vou guiá-lo pelo processo de integração do DELEM DA-69T Profile-T, garantindo que aproveita todo o seu potencial para melhorar a automação e a produtividade. Quer esteja a atualizar a sua configuração atual ou a começar do zero, este guia fornece as informações de que precisa para integrar com sucesso esta poderosa ferramenta nas suas operações.

Configuração do software DELEM DA-69T Profile-T

Introdução

O programa offline Profile-T oferece uma interface de utilizador semelhante à do controlo Delem da linha DA-Touch. Os capítulos anteriores, que descrevem o funcionamento e a utilização do controlo DA-Touch, devem ser usados como referência para a utilização deste software offline. Este capítulo irá centrar-se em algumas funções especiais que estão disponíveis apenas no software Profile-T.

Passo 1: Verificar os requisitos do sistema

Antes de iniciar a instalação do DELEM DA-69T Profile-T, certifique-se de que o seu computador cumpre os requisitos de sistema necessários. Para executar o Profile-T num computador, este deve estar, no mínimo, equipado com as seguintes características:

• PC compatível com IBM;

• Resolução mínima do ecrã de 1024×768;

• Windows XP / Windows 7;

• Leitor de CD-ROM (apenas para sistemas distribuídos em CD-ROM);

• Porta USB livre.

Passo 2: Instalar o software Profile-T

Para instalar o Profile-T, utilize o CD-ROM de instalação fornecido com o seu pacote de software. Dependendo do pacote adquirido, o software Profile-T é distribuído em CD-ROM ou pode ser gerado no controlo.

O pacote completo em CD-ROM contém os seguintes itens:

• CD-ROM de instalação do Profile-T;

• Chave de licença USB;

O software Profile-T distribuído juntamente com o controlo é composto por:

• Chave USB para instalação e cópia de segurança;

• Chave de licença USB;

• Etapas de instalação impressas dentro da caixa do Profile-T.

Após uma instalação padrão, os seguintes ícones estão presentes no Ambiente de Trabalho do Windows:

Software Profile-T

Manuais de operação do controlo DA-Touch

O programa de instalação também adicionou um novo item chamado Delem, se não tiverem sido feitas alterações à instalação, no menu Iniciar do Windows. Os seguintes itens são apresentados neste menu:

Profile-T: Software Profile-T

Manuais do Profile-T: Manuais de operação do controlo DA-Touch

Operação do DELEM DA-69T Profile-T

Passo 1: Compreender a interface do Profile-T

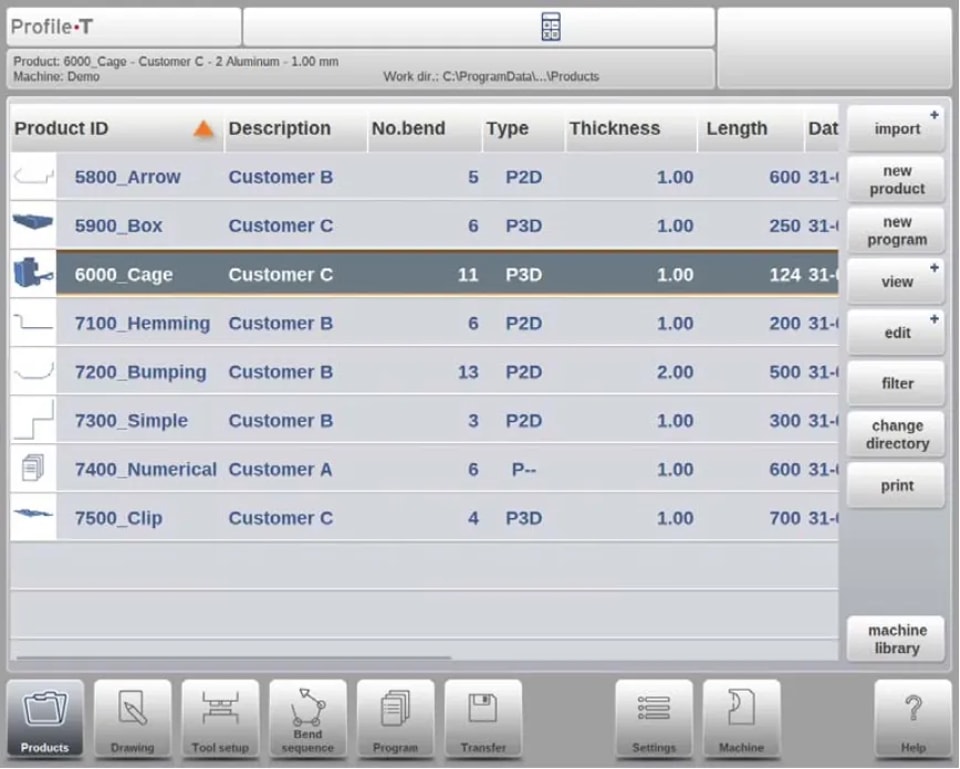

Ao iniciar o Profile-T, será recebido por uma interface de utilizador intuitiva, semelhante à do controlo Delem da linha DA-Touch. As teclas de seleção de modo na parte inferior do ecrã ajudam a orientar o fluxo de trabalho, permitindo-lhe selecionar ou gerar novos produtos começando à esquerda e avançando para a direita.

Para programar produtos, programas e ferramentas com o DELEM DA-69T Profile-T, utilize a Ajuda incorporada (tecla ?) e o manual de operação incluído com o software. Ao contrário de um controlo DA-Touch, o Profile-T oferece funções adicionais: o botão “machine library” para alterar os dados da máquina, um botão “print” no modo Products e um modo “Transfer” para exportar produtos, incluindo a ferramenta, para vários locais.

Passo 2: Utilizar a função de biblioteca de máquinas

No DELEM DA-69T Profile-T, é crucial que os parâmetros estejam alinhados com o sistema de controlo da máquina para garantir que os programas gerados offline sejam totalmente compatíveis. Pode instalar várias máquinas numa única estação de programação offline para uma cobertura abrangente em toda a sua área de produção.

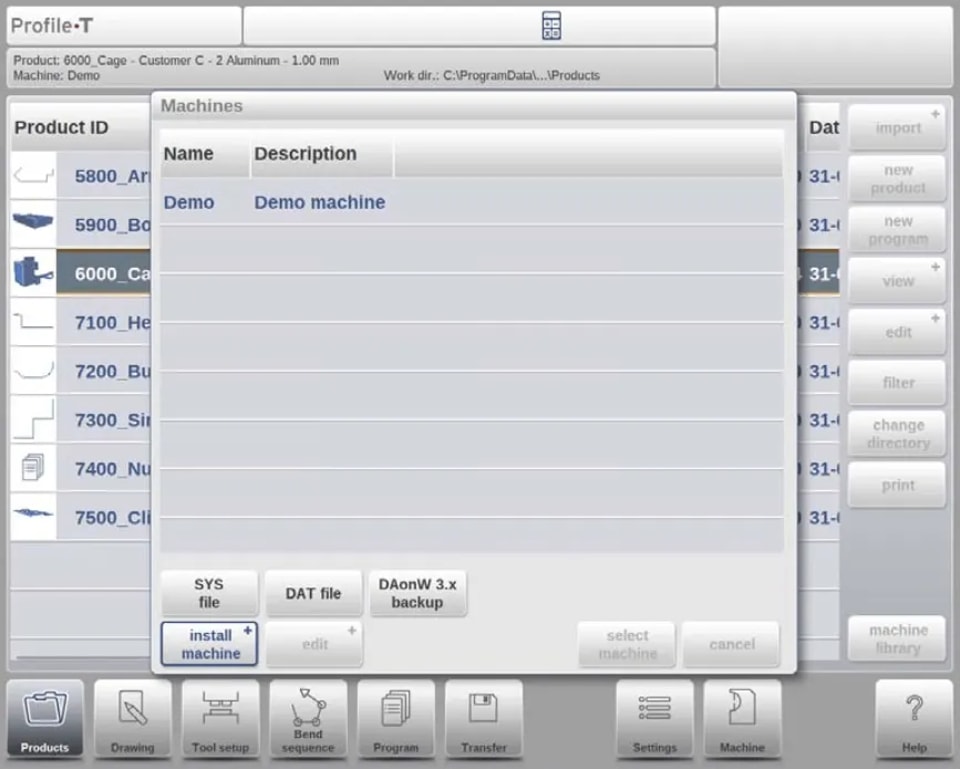

Para adicionar uma máquina no Profile-T, use o botão “machine library” no modo Products. Esta ação abre uma janela onde pode selecionar “install machine”.

Ficheiro SYS: Um ficheiro de cópia de segurança de um controlo DA-Touch.

Ficheiro DAT: Um ficheiro .dat de um controlo DA-Touch.

Cópia de segurança do DAonW 3.xDiretório de backup de um controle DAonWindows executando a versão de software V3.x (somente Profile-T2D e Profile-T3D).

Para criar um arquivo SYS em um controle DA-Touch, escolha ‘backup do sistema’ no modo Máquina, na página de informações do sistema.

Quando o Profile-T é gerado a partir do controle, um arquivo de dados da máquina (ou seja, um arquivo .dat) é gerado automaticamente e copiado para o pendrive de instalação USB, sendo carregado automaticamente no software Profile-T durante a instalação.

Entre em contato com o fornecedor da máquina para saber como obter o backup do controle DAonWindows.

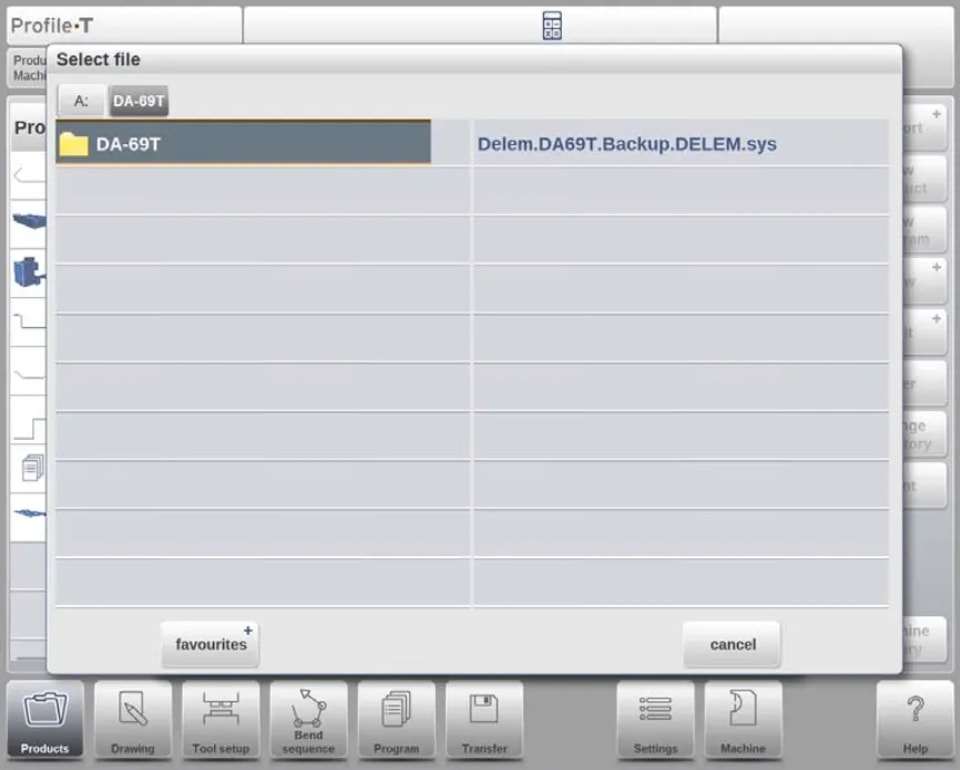

No exemplo abaixo, é importado um arquivo SYS de um controle DA-Touch. O nome da máquina no Profile-T é o mesmo nome do controle na máquina. Após a instalação da máquina no Profile-T, o nome da máquina pode ser alterado (edit -> rename machine), se necessário.

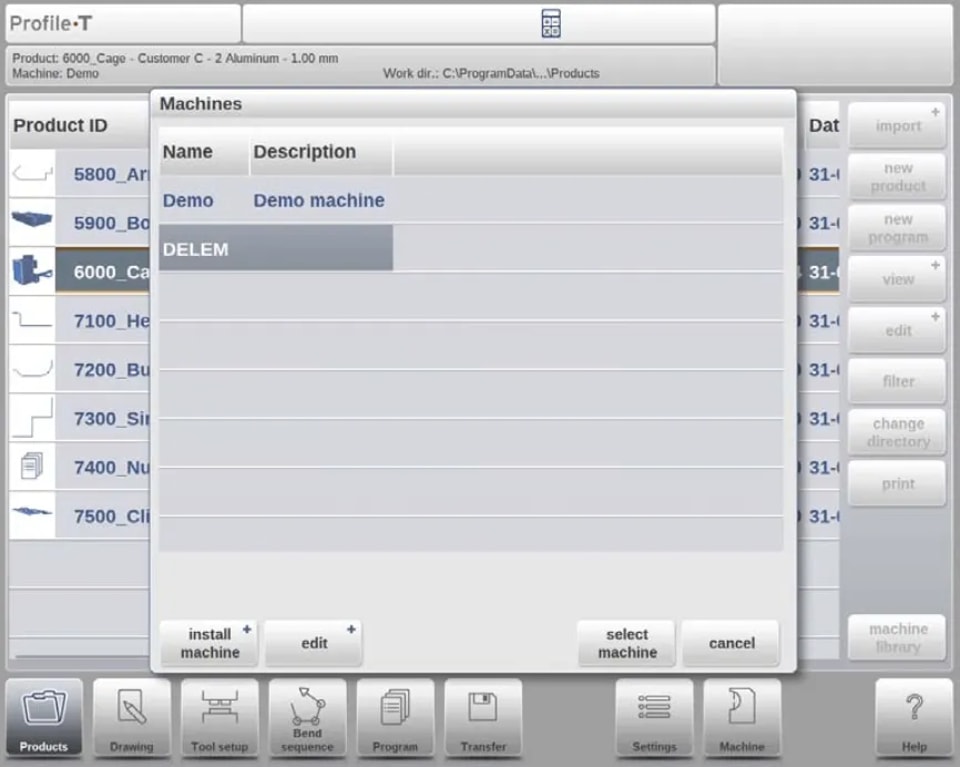

Você pode alternar entre as máquinas instaladas selecionando o nome da máquina desejada e, em seguida, pressionando o botão ‘select machine’.

Com o botão ‘edit’, a máquina selecionada pode ser renomeada, removida ou copiada.

Utilizando Funções Especiais do Profile-T

Etapa 1: Impressão dos Projetos de Produto

No modo Products, utilize o botão ‘print’ para gerar uma impressão do produto selecionado. Esse recurso está disponível no Profile-T2D e no Profile-T3D e abre o menu padrão de impressora do Windows para que você escolha as configurações de impressão.

Etapa 2: Transferência dos Dados do Produto

Quando você concluir o projeto de um produto e gerar seu programa CNC, transfira os dados para um dispositivo USB usando o modo ‘Transfer’. O Profile-T oferece várias opções para copiar os dados do programa para um diretório.

Neste modo, há 5 opções:
produto: Copia os dados do programa para um diretório especificado.

produto + ferramentas: Copia os dados do programa e os dados das ferramentas utilizadas para um diretório especificado.

produto DLC: Exporta os dados do programa para o formato de arquivo DLC e os copia para um diretório especificado (somente Profile-T2D e Profile-T3D).

produto DLC + ferramentas: Exporta os dados do programa e os dados das ferramentas utilizadas para o formato de arquivo DLC e os copia para um diretório especificado (somente Profile-T2D e Profile-T3D).

produto DXF: Exporta o produto, incluindo os descontos de dobra, como um contorno em um arquivo DXF e o copia para um diretório especificado (somente Profile-T2D e Profile-T3D).

Além disso, outros produtos além do produto selecionado e outras ferramentas também podem ser transferidos.

Integrar o DELEM DA-69T Profile-T ao seu sistema aumenta a eficiência operacional ao fornecer uma interface integrada para projetar e transferir dados da máquina. Essa configuração e operação simples podem otimizar seu fluxo de trabalho, garantindo que você aproveite ao máximo seus equipamentos.

Conclusão

Em resumo, a integração do DELEM DA-69T Profile-T ao seu sistema requer um alinhamento cuidadoso dos parâmetros da máquina e do controle para garantir a compatibilidade. Siga estas etapas principais para assegurar um processo sem falhas: avalie e alinhe os parâmetros da máquina, utilize o recurso Machine Library para adicionar a máquina e garanta a geração e a instalação corretas dos arquivos de dados da máquina.

Para otimizar o desempenho do seu sistema e permitir uma programação offline eficiente, verifique se todos os parâmetros correspondem aos do sistema de controle da sua máquina. Essa integração facilita uma operação suave em toda a sua linha de produção.

Para obter mais assistência ou informações mais detalhadas sobre o DELEM DA-69T Profile-T, entre em contato com nossa equipe de suporte ou consulte a documentação adicional disponível em nosso site. Garantir a configuração correta assegura maior produtividade e confiabilidade do sistema.
