Se você está procurando dominar a arte da dobra de chapas metálicas, entender os fundamentos da programação do CYBELEC CybTouch 6 C é essencial. Neste artigo, vou guiá-lo pelo processo de criação de um programa de peça usando o CYBELEC CybTouch 6 C, fornecendo os insights necessários para aprimorar sua eficiência na metalurgia. Seja você um iniciante tentando compreender os conceitos básicos de programação ou um técnico experiente buscando refinar suas habilidades, esta visão geral abrangente ajudará a desbloquear todo o potencial das suas operações com prensa dobradeira. Vamos mergulhar nos detalhes da programação com o CYBELEC CybTouch 6 C e elevar suas capacidades na metalurgia.

Introdução

Quando você liga o CYBELEC CybTouch 6 C, a primeira página exibida é a Página Numérica de Dobra. Este ponto inicial crítico é onde você pode começar efetivamente a programação do CYBELEC CybTouch 6 C. Ele permite que você crie programas que contenham as sequências específicas de dobra necessárias para produzir uma peça completa. Entender como navegar e usar esta página é essencial para dominar a programação do CYBELEC CybTouch 6 C.

Dobragem com Gestão de Ferramentas

Instruções de Configuração:

1. Toque no número do programa e selecione Novo programa na lista.

2. Toque na espessura do material (aqui 1,00). A Página Mais é exibida.

3. Na Página Mais , insira a Espessura do material , a Força , e outros parâmetros de sequência (Abertura (TDC), Retração do batente traseiro, etc.).

4. Se necessário, toque no botão para ativar a Gestão de Ferramentas .

5. Toque no botão para retornar à Página Numérica de Dobra .

6. Selecione as ferramentas a serem usadas para a peça tocando em seus respectivos ícones.

7. Toque no valor numérico ao lado do ícone do ângulo e insira o valor para a primeira dobra que deseja criar (aqui 90°).

8. Toque no valor numérico ao lado do ícone de comprimento do segmento e insira o valor para o primeiro segmento que deseja criar (aqui 35,00 mm).

9. Adicione a próxima dobra ao programa tocando

10. Prossiga da mesma forma para criar os outros segmentos da peça.

11. Vá para a etapa desejada tocando Número da etapa atual (sequência) ou usando este botão

12. Ligue o motor da bomba hidráulica (pressionando este botão se disponível. Ele fica vermelho quando o motor está funcionando).

13. Pressione o INICIAR botão para posicionar a máquina de acordo com os dados que foram inseridos.

14. Quando a máquina estiver pronta para dobrar, um OK botão será exibido.

15. Se desejar repetir a mesma etapa para aplicar todas as correções necessárias, mude para o modo Semi-Automático .

16. Pressione o pedal para executar a dobra.

Dobragem e Correções

Para dominar a Programação CYBELEC CybTouch 6 C, todas as correções do programa são tratadas de forma eficiente na Página Numérica de Dobra. Dependendo das preferências pessoais, os operadores podem executar as etapas do programa sequencialmente, fazendo as correções necessárias conforme avançam. Alternativamente, podem utilizar o modo Semi-Automático para aplicar todas as correções necessárias a uma única etapa antes de prosseguir.

As correções podem ser feitas em:

l O ângulo (eixo Y, veja Correção de Ângulo).

l A posição do batente traseiro (eixo X, veja Correção do Batente Traseiro).

Semi-Automático modo

Para dominar a programação C do CYBELEC CybTouch 6, é crucial entender o modo semi-automático. Este modo é ideal para operadores que precisam aplicar correções às peças uma dobra de cada vez. Ele permite a repetição indefinida da mesma sequência, possibilitando ajustes até que o resultado desejado seja alcançado. Uma vez satisfeito com uma etapa, você pode passar para a próxima usando o botão. Ativar ou desativar o modo semi-automático é simples — basta tocar e segurar o botão por mais de um segundo.

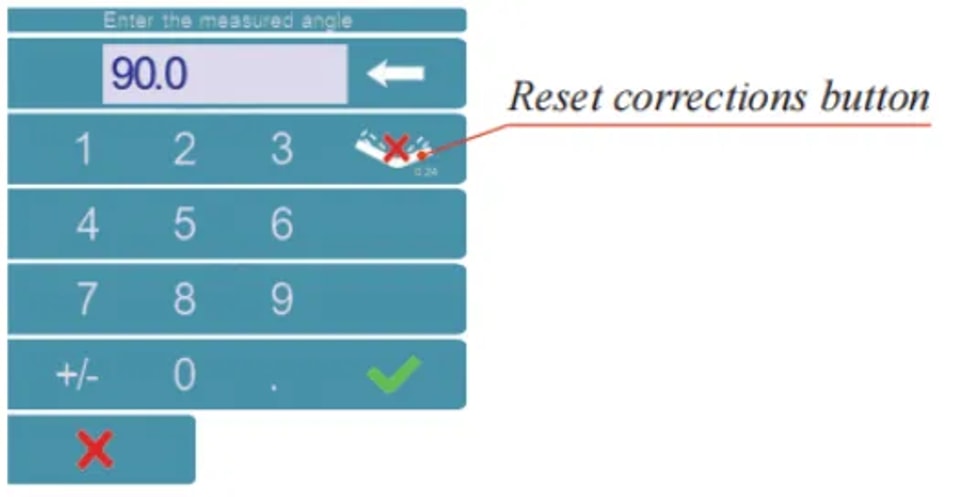

Correção de Ângulo

Após medir fisicamente o ângulo, se correções forem necessárias, elas devem ser feitas da seguinte forma, e não diretamente na etapa do programa.

Instruções de Configuração:

Toque no ícone de correção de ângulo e insira o valor do ângulo medido fisicamente. O controle numérico calculará automaticamente a correção do eixo Y.

Batente Traseiro Correção

Ao dominar a programação CYBELEC CybTouch 6 C, entender como aplicar correções de forma eficiente é crucial. Você pode ajustar a posição do eixo X do batente simplesmente tocando no pequeno número ao lado do comprimento da flange no display. Qualquer correção necessária, seja positiva ou negativa, deve ser inserida manualmente para maior precisão. Ao incorporar essa técnica em seu fluxo de trabalho de programação, você aumenta a precisão e a eficiência em suas operações, aproveitando ao máximo seu sistema CYBELEC CybTouch 6 C.

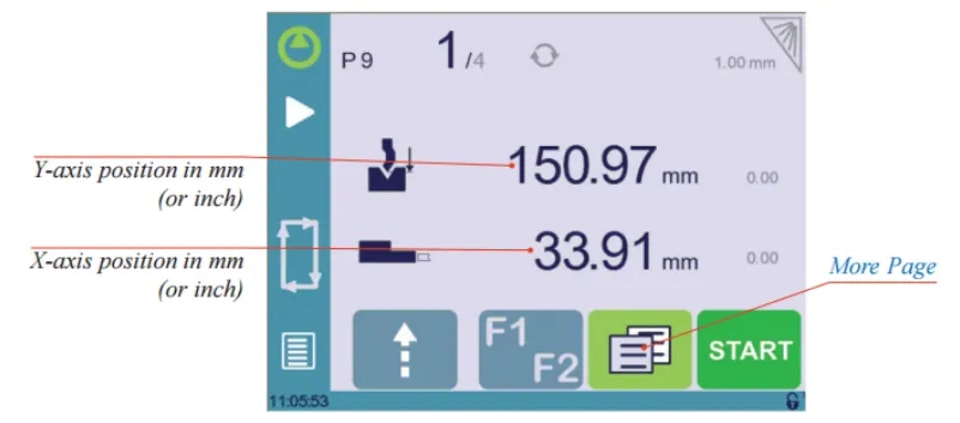

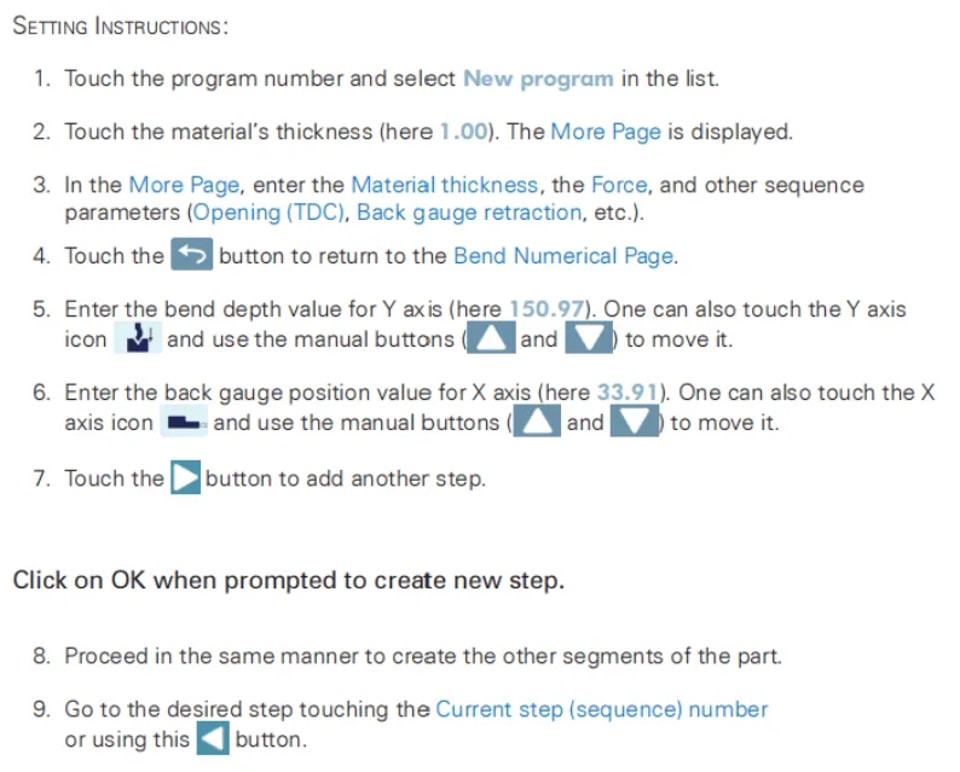

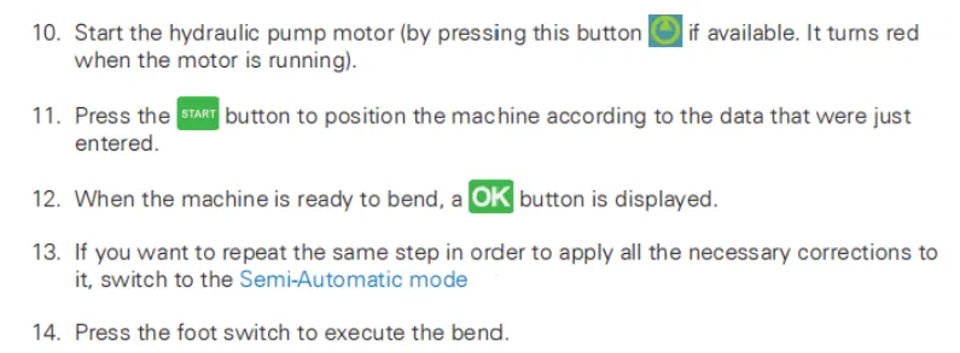

Dobragem sem Gerenciamento de Ferramentas

No CYBELEC CybTouch 6 C Programming, trabalhar sem gerenciamento de ferramentas significa que você pode programar apenas o valor do batente traseiro para o eixo X e a profundidade da dobra para o eixo Y usando milímetros ou polegadas. Esse recurso é particularmente benéfico quando o gerenciamento de ferramentas não está disponível, pois permite que os operadores se concentrem em medições precisas e ajustes manuais diretamente em mm ou polegadas. Essa abordagem simplifica o processo de programação, garantindo operações de dobra precisas sem a necessidade de seleções complexas de ferramentas.

Este procedimento também é válido se o gerenciamento de ferramentas estiver desativado.

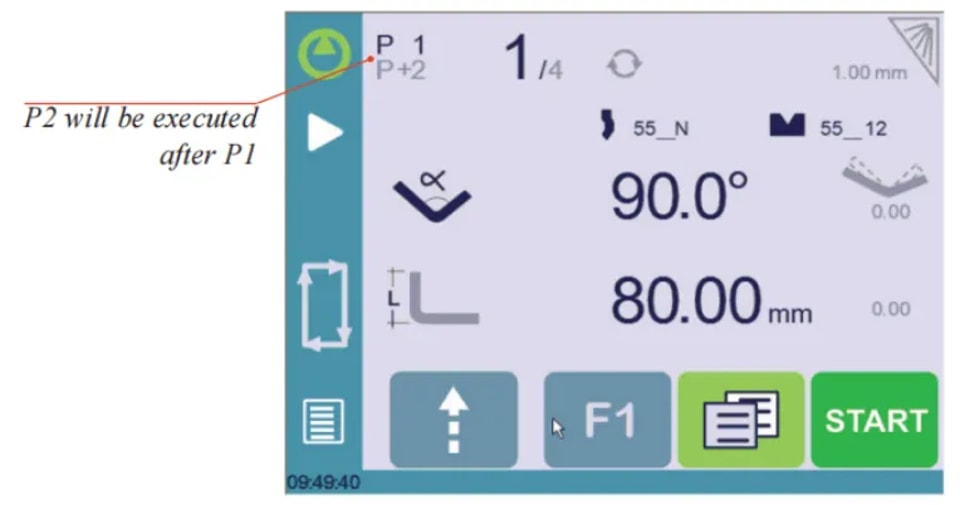

Função Próxima Peça

A Função Próxima Peça no CYBELEC CybTouch 6 C Programming é um recurso poderoso que permite aos operadores sequenciar múltiplos programas de peça de forma contínua. Esta função é particularmente útil para criar peças tridimensionais complexas, como uma caixa, ou montar um produto final a partir de vários componentes.

Durante a execução, o CybTouch completa o programa atual e, em vez de retornar ao início, transita automaticamente para o próximo programa selecionado, designado como P+nn . Este processo continua eficientemente, desde que cada peça esteja configurada com um programa sucessivo.

Instrução de Configuração

1. Para ativar a função Próxima Peça, toque em Número do programa e mantenha pressionado até que o teclado numérico seguinte seja exibido.

2. Insira o número do programa que deve ser executado ao final do atual.

3. Salve o programa.

Ciclos e quantidades

Dominar a Programação CYBELEC CybTouch 6 C envolve entender a natureza cíclica das sequências de programas.

Ao configurar uma montagem que requer múltiplos programas, como uma sequência onde o programa 1 leva ao programa 2, seguido pelo programa 3, a transição final do programa 3 de volta ao programa 1 completa o ciclo.

Esse design garante que o contador de peças seja incrementado quando a sequência reinicia para um programa de número inferior. Na Programação CYBELEC CybTouch 6 C, é essencial assegurar que os números dos programas aumentem cronologicamente ao representar uma série para uma única peça.

Conclusão

Para dominar a programação CYBELEC CybTouch 6 C na criação de um programa de peça, é essencial seguir os passos descritos para garantir uma operação eficiente. Ao entender a sequência dos programas e gerenciar os contadores de peças com precisão, você otimizará o desempenho de suas máquinas CNC.
