Lidar com ângulos de dobra inconsistentes em trabalhos de chapas metálicas significa enfrentar o problema irritante do retorno elástico da prensa dobradeira—um problema que atormenta muitos operadores que acabam ajustando os ângulos repetidamente, sem uma compreensão clara do porquê o metal retorna à sua forma original após ser dobrado. O retorno elástico é uma característica física inerente do metal quando dobrado, mas o retorno elástico excessivo está longe de ser um problema insolúvel. Este guia o conduzirá por estratégias práticas e testadas em oficina para minimizar o retorno elástico da prensa dobradeira JUGAO, aprimorar a precisão da dobra e alcançar resultados consistentes e confiáveis na produção diária.

O que leva ao retorno elástico severo na prensa dobradeira?

Antes de abordar o retorno elástico na prensa dobradeira, é crucial chegar à raiz do que o torna excessivo nas operações de dobra de chapas metálicas.

O retorno elástico ocorre porque o metal sofre recuperação elástica uma vez que a força de dobra é removida. Quanto maior a resistência do material e maior o raio de dobra, mais pronunciado será o efeito do retorno elástico.

Os principais fatores contribuintes são:

• Materiais com alta resistência à tração (por exemplo, aço inoxidável e aço de alta resistência)

• Aberturas de matriz V excessivamente largas

• Força de dobra inadequada aplicada

• Seleção incorreta do raio do punção

• Programação de ângulo defeituosa em sistemas CNC de prensa dobradeira

Ao identificar o fator principal por trás do retorno elástico em uma tarefa específica de usinagem, você pode implementar soluções direcionadas, em vez de fazer ajustes aleatórios de ângulo que produzem poucos resultados.

Configurando o ângulo de sobreflexão em prensas dobradeiras CNC

A sobredobra controlada é uma das maneiras mais diretas e eficazes de minimizar o retorno elástico na prensa dobradeira.

Passo 1: Determinar o valor de retorno elástico esperado

A fórmula para calcular o valor do retorno elástico é: Δθ=θi( 【 E−kσyE)Ri+KntRi+Knt−1 】

Comece realizando uma dobra de teste usando o material exato e a espessura necessária para o trabalho. Após medir o ângulo de dobra real com um medidor de ângulo digital, compare-o com o ângulo pré-programado—a diferença entre os dois é o valor do retorno elástico que você precisa considerar.

Por exemplo, se você programa uma dobra de 90°, mas o ângulo real medido é 92°, você precisará aplicar uma compensação de sobredobra de aproximadamente 2°.

Passo 2: Adicionar compensação de ângulo no sistema de controle

Sistemas modernos de controle CNC como o Delem permitem ajustar ângulos de curvatura diretamente pela interface de controle. Em vez de fazer ajustes manuais sempre que executa um trabalho, insira o valor de compensação calculado no programa - isso garante resultados consistentes, especialmente para lotes de produção onde a repetibilidade é fundamental.

Este método brilha em cenários de produção em massa onde manter ângulos de curvatura uniformes é inegociável.

Refinando escolhas de ferramentas para reduzir o retorno elástico

A seleção adequada de ferramentas é um fator crucial para minimizar o retorno elástico em prensas dobradeiras, e escolhas inadequadas de ferramentas são uma causa comum de retorno elástico excessivo.

Escolhendo a abertura correta da matriz V

Um erro frequente na curvatura de chapas metálicas é usar uma abertura de matriz em V excessivamente larga. Uma abertura maior resulta em um raio de curvatura maior, o que por sua vez amplifica o retorno elástico.

Aqui está uma regra testada e comprovada para selecionar aberturas de matriz em V:

• Para aço-carbono, uma abertura em V que seja 6-8 vezes a espessura do material é ideal.

• Para aço inoxidável, estreite ligeiramente a abertura em V para controlar melhor a recuperação elástica do material e reduzir o retorno elástico.

Optando por um raio de punção menor

Um raio de ponta de punção menor aumenta a deformação plástica do metal durante a curvatura, o que reduz a porção de recuperação elástica que causa retorno elástico. Dito isso, é importante encontrar um equilíbrio: um raio de punção muito pequeno aumenta o risco de trincas no material, especialmente ao trabalhar com aços de alta resistência.

Aumentando a força de dobra e dominando métodos de fundo

Aumentar a profundidade de penetração do punção na matriz é outra estratégia altamente eficaz para conter o retorno elástico excessivo em prensas dobradeiras.

Dobramento a ar versus fundo

A curvatura a ar tende a produzir mais retorno elástico porque o material não é completamente forçado para dentro da cavidade da matriz durante o processo de curvatura.

Quando as especificações do projeto permitem, mudar para qualquer um desses métodos pode reduzir drasticamente o retorno elástico:

• Bottoming

• Coining

O coining é particularmente eficaz para minimizar o retorno elástico porque força o material a sofrer deformação plástica além de seu limite elástico. No entanto, este método exige maior tonelagem e requer que a prensa dobradeira tenha capacidade de carga suficiente.

Antes de usar bottoming ou coining, calcule sempre a tonelagem necessária usando um gráfico de força de curvatura para evitar sobrecarregar a máquina e causar danos.

Dicas relacionadas a materiais para reduzir o retorno elástico na dobra de chapas metálicas

Diferentes materiais de chapas metálicas exibem comportamentos distintos durante o processo de curvatura, e cada um tem uma faixa típica de retorno elástico para ter em mente:

• Aço inoxidável 304: 2 a 3 graus

• Alumínio leve: 1,5 a 2 graus

• Aço laminado a frio: 0,75 a 1,0 grau

• Aço laminado a quente: 0,5 a 1,0 grau

• Cobre e latão: 0,00 a 0,5 grau

Considerações sobre aço de alta resistência e aço inoxidável

Esses materiais têm uma resistência ao escoamento maior que o aço doce, o que se traduz diretamente em maior retorno elástico na prensa dobradeira.

Ao dobrar aço de alta resistência ou aço inoxidável, siga estes passos para minimizar o retorno elástico:

• Reduza a abertura da matriz em V

• Aumente o valor de compensação de superdobragem

• Garanta que o batente traseiro esteja posicionado com precisão absoluta

• Realize múltiplas dobras de teste antes de iniciar a produção em massa

O impacto da direção do grão e da laminação

Também é essencial verificar a direção do grão do material ao planejar uma dobra. Dobrar o material perpendicularmente à sua direção de laminação não apenas reduz o risco de trincas, mas também melhora a consistência do ângulo de dobra, minimizando ainda mais a variação do retorno elástico.

O controle do material é frequentemente um aspecto negligenciado na dobra de chapas metálicas, mas tem um impacto significativo na precisão final da dobra e no grau de retorno elástico.

Calibração da máquina e precisão do batente traseiro

Mesmo as ferramentas mais otimizadas e a compensação de ângulo perfeitamente calculada falharão em reduzir o retorno elástico se a prensa dobradeira em si não estiver adequadamente calibrada e mantida.

Verificando o paralelismo do êmbolo

Se o martelo da prensa dobradeira não estiver paralelo à mesa de trabalho, um lado da peça dobrada apresentará mais retorno elástico que o outro, levando a ângulos inconsistentes. Verifique regularmente o paralelismo do martelo usando um medidor de precisão para detectar e corrigir esse problema precocemente.

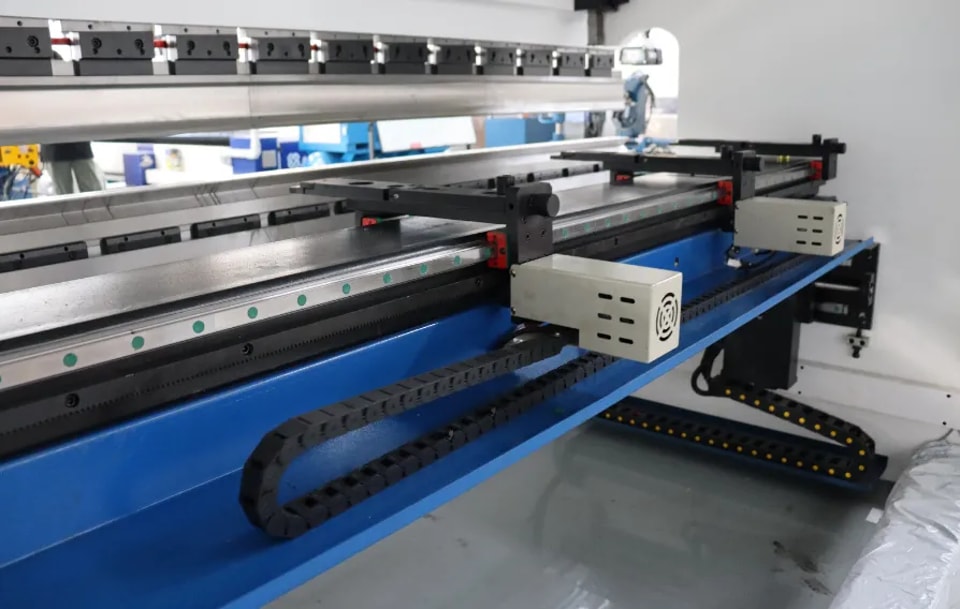

Calibrando o sistema de batente traseiro

O posicionamento impreciso do batente traseiro altera o comprimento do flange sendo dobrado, o que indiretamente perturba a consistência do ângulo de dobra e exacerba os problemas de retorno elástico. Dominar a calibração do sistema de batente traseiro de uma prensa dobradeira é, portanto, essencial para reduzir variações de dobra e retorno elástico.

Manutenção consistente da máquina e calibração regular são fundamentais para minimizar erros de dobra cumulativos que contribuem para retorno elástico excessivo.

Perguntas frequentes

Por que o retorno elástico na prensa dobradeira é mais proeminente no aço inoxidável?

O aço inoxidável tem uma maior resistência à tração e maior elasticidade que o aço doce, o que significa que ele sofre uma recuperação elástica mais significativa após a remoção da força de dobra, levando a um retorno elástico mais severo.

Qual é a maneira mais eficaz de reduzir o retorno elástico na prensa dobradeira sem substituir as ferramentas?

A solução mais prática é implementar compensação controlada de superdobragem no controlador CNC—isso é feito primeiro realizando dobras de teste, medindo o retorno elástico real e, em seguida, inserindo o valor de compensação correspondente no programa.

Aumentar a tonelagem sempre reduz o retorno elástico?

Não necessariamente. Aumentar a tonelagem para aumentar a profundidade de penetração pode ajudar a reduzir o retorno elástico, mas tonelagem excessiva pode danificar as ferramentas da prensa dobradeira e até a própria máquina. Usar técnicas controladas de fundo de curso ou cunhagem é uma abordagem mais eficaz e segura para minimizar o retorno elástico.

Como calcular o retorno elástico com alta precisão?

O método mais confiável é realizar uma dobra de teste com o material de produção real e a espessura real, medir o ângulo final dobrado com um medidor de ângulo digital e comparar essa medição com o ângulo pré-programado. A diferença numérica entre os dois é o valor de compensação preciso que você precisa usar.

Conclusão

O retorno elástico na prensa dobradeira é um fenômeno físico inevitável na dobra de chapas metálicas, mas o retorno elástico excessivo é totalmente controlável. Ao compreender as propriedades únicas dos materiais com os quais você está trabalhando, selecionar as ferramentas certas, aplicar compensação precisa de superdobragem e garantir que a prensa dobradeira esteja adequadamente calibrada e mantida, você pode melhorar drasticamente a precisão da dobra e alcançar resultados de produção consistentes.

Se você está enfrentando problemas com ângulos de dobramento instáveis ou recebendo reclamações de qualidade relacionadas ao retorno elástico, comece analisando os fatores fundamentais por trás do retorno elástico excessivo, em vez de fazer ajustes cegos e repetitivos em seus programas CNC. Para orientação profissional sobre seleção de ferramentas, cálculo de tonelagem ou configurações de compensação CNC, não hesite em entrar em contato com nossa equipe técnica. Estamos sempre disponíveis para ajudá-lo a alcançar resultados de dobramento estáveis e de alta precisão em todos os seus projetos de metalurgia de chapas.
