Dominar a operação da Guilhotina JUGAO (E21S) é fundamental para um corte de metal eficiente e preciso. Este guia simplifica configurações complexas de parâmetros para ajudá-lo a alcançar cortes perfeitos com facilidade.

Para operar a guilhotina JUGAO E21S: primeiro ligue a unidade e configure os parâmetros de corte via o controlador E21S. Ajuste a folga da lâmina, a posição do batente traseiro e o comprimento do corte para corresponder às especificações do seu material. Posicione a chapa de metal com segurança e inicie o ciclo de corte para resultados precisos.

Abaixo está um guia operacional detalhado, passo a passo, para um desempenho de corte perfeito.

1. Abastecimento de óleo e conexão de cabos

Enchimento adequado do tanque de óleo hidráulico

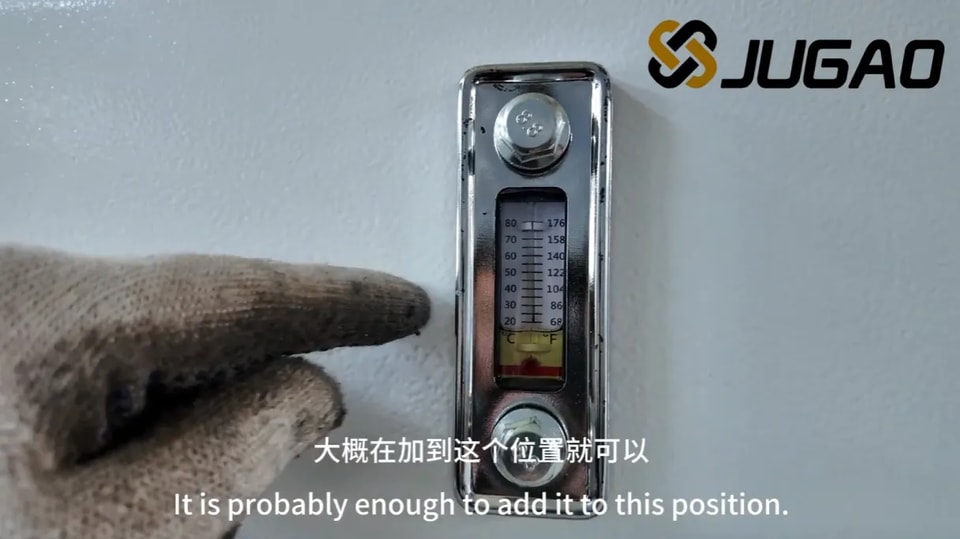

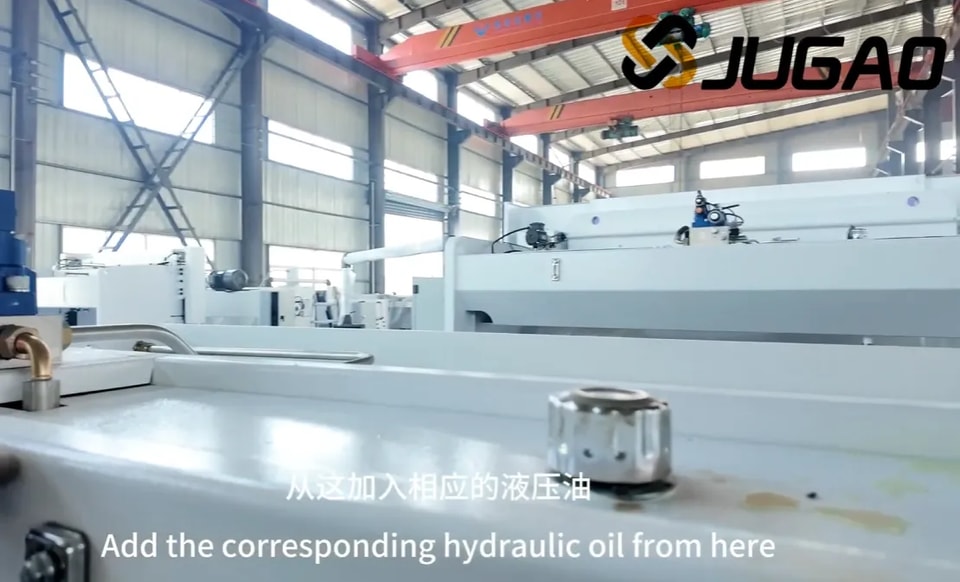

Para manter o desempenho máximo do sistema hidráulico, use apenas óleo hidráulico anti-desgaste que atenda às especificações do fabricante. Localize a porta dedicada para enchimento de óleo na máquina e, em seguida, despeje lentamente o óleo no tanque enquanto monitora o medidor de nível. Evite encher demais ou de menos, pois ambas as condições prejudicam o funcionamento da máquina. Óleo hidráulico anti-desgaste de alta qualidade reduz o desgaste dos componentes, prolonga a vida útil e garante operação hidráulica estável. Sempre siga as instruções de segurança e os requisitos do manual da máquina durante este processo.

Conexão correta da alimentação trifásica

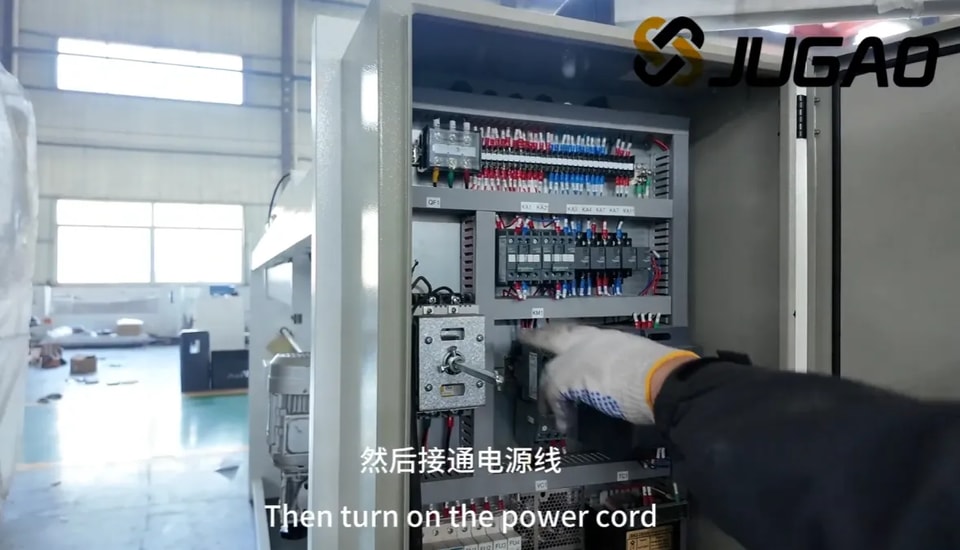

Para uma conexão segura de energia trifásica, confirme que a tensão e a frequência da alimentação correspondem aos parâmetros nominais da máquina. Desligue a alimentação principal e inspecione os terminais quanto a danos. Use cabos isolados para conectar os fios de energia da máquina às fases L1, L2, L3, e fixe firmemente o fio de aterramento para evitar riscos elétricos. Restaure a energia e verifique o funcionamento normal da máquina. Siga rigorosamente as normas de segurança elétrica para evitar acidentes ou danos ao equipamento.

Ligue a alimentação principal

Localize o interruptor principal de energia próximo ao painel de controle e ligue-o. Verifique se todos os indicadores do painel acendem normalmente. Esta etapa prepara a máquina para operação. Sempre use equipamento de proteção individual e limpe a área de corte de obstáculos antes de prosseguir.

Ative o interruptor de energia da máquina

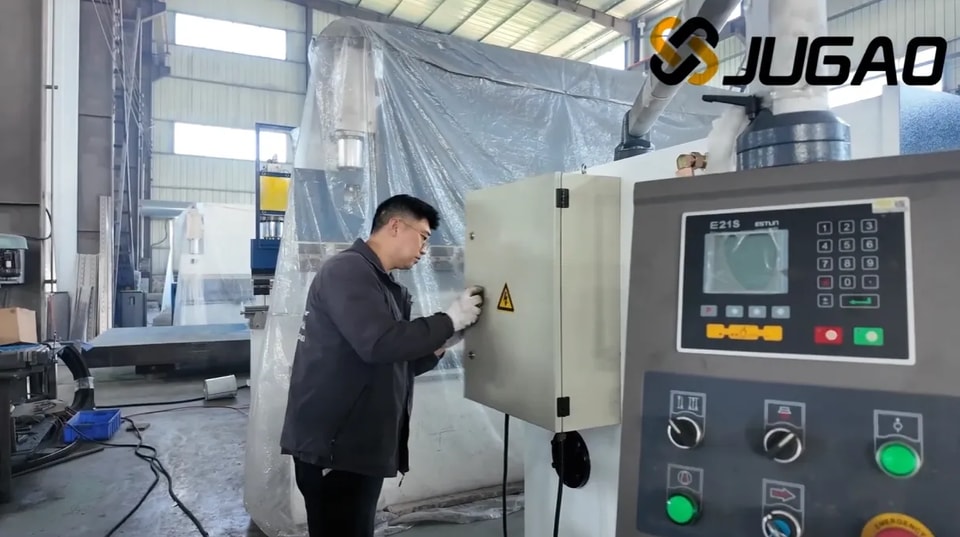

Confirme a conexão completa de energia e liberação do botão de parada de emergência antes de ligar o interruptor principal (geralmente na lateral ou painel traseiro). Observe o painel de controle para sinais de inicialização e verifique se todos os dispositivos de segurança estão funcionais. A ativação correta da energia garante prontidão operacional e reduz riscos de erros.

Conecte o pedal de acionamento à máquina

Desconecte a energia da máquina por segurança primeiro. Encontre a porta do pedal na base da máquina, alinhe e conecte o conector firmemente para evitar contato frouxo durante a operação. Organize o cabo para evitar emaranhados ou obstruções. Restaure a energia e teste a função do pedal. A conexão correta assegura controle responsivo e minimiza falhas operacionais.

Ligue o sistema de controle

Localize o interruptor de energia do sistema de controle no painel. Confirme que não há objetos soltos perto da zona de corte, então acione o interruptor para ON. Ouça os tons de inicialização ou verifique as luzes indicadoras para confirmar o sucesso da energização. Verifique novamente a prontidão do sistema no display antes de continuar.

Libere o botão de parada de emergência e inicie a bomba de óleo

Libere completamente o botão de parada de emergência para retirar o estado de desligamento de segurança. Pressione o botão de partida da bomba de óleo para gerar pressão hidráulica, o que permite o movimento normal da máquina. Confirme que a bomba funciona suavemente antes de prosseguir para as operações seguintes.

Verifique a direção de rotação do motor principal

A rotação incorreta do motor causa falha operacional, perda de eficiência ou danos ao equipamento. Ligue brevemente a máquina e verifique a rotação em relação à seta marcada no corpo ou manual. Se a rotação estiver errada, ajuste a fiação conforme as instruções ou contate um técnico. Verificações regulares da rotação preservam o desempenho e a vida útil.

Confirme a rotação correta

O motor principal deve girar no sentido horário para operação padrão. A rotação anti-horária indica erro de fiação e pode criar riscos de segurança ou danos mecânicos. Se for detectada rotação anormal, pare a máquina imediatamente e corrija a fiação.

Se estiver girando no sentido anti-horário

A rotação anti-horária sinaliza um problema de fiação. Desligue completamente a energia primeiro. Para motores trifásicos, trocar quaisquer dois fios de energia inverte a direção da rotação. Se os problemas persistirem, inspecione o controlador ou consulte manutenção profissional.

Acione a parada de emergência

O botão de parada de emergência é um componente crítico de segurança. Pressione-o firmemente para cortar toda a energia e parar o movimento imediatamente em caso de mau funcionamento, desalinhamento ou perigo. Assegure-se de que a parada de emergência funcione corretamente antes de cada operação.

Troque duas conexões dos fios de energia

Desconecte toda a energia antes de ajustar a fiação. Use ferramentas isoladas para afrouxar os terminais de duas linhas de energia, troque suas posições e aperte novamente com segurança. Verifique as conexões antes de ligar para garantir operação segura e correta.

2. Procedimento de Inicialização da Máquina

Ligue a alimentação principal da máquina

Confirme conexões estáveis dos cabos, então ligue o interruptor principal. Aguarde o sistema de controle inicializar e verifique mensagens de erro. Resolva os avisos conforme o manual antes de continuar.

Gire a chave de controle de energia para ON

Insira e gire a chave de controle de energia no sentido horário para ativar o sistema de controle. Verifique se todas as luzes indicadoras do painel funcionam normalmente. Esta etapa inicializa os sistemas internos e prepara a máquina para o trabalho.

Liberar parada de emergência e iniciar bomba de óleo

Libere o interruptor de parada de emergência para resetar os bloqueios de segurança. Inicie a bomba de óleo para fornecer energia hidráulica. Garanta operação estável da bomba antes de passar para a configuração dos parâmetros.

Aguardar inicialização do sistema

Permita que o sistema complete a auto-verificação e inicialização dos componentes. Não interrompa o processo de carregamento para evitar erros no sistema. Se o carregamento demorar muito, verifique a fonte de energia, conexões ou status do software.

3. Operação dos Parâmetros do Sistema

Modo de corte único

O modo único suporta um corte por vez, ideal para trabalhos personalizados ou pequenos lotes. Selecione o modo Único, defina os parâmetros, posicione o material e execute o corte. Verifique novamente as configurações e condições de segurança antes de cada corte.

Controle manual de avanço

Entre na página de operação manual para ajustar as posições dos eixos manualmente. Monitore os dados em tempo real dos eixos X, A, G no display para posicionamento preciso.

Diretrizes de segurança para ajuste de velocidade

Ajuste a velocidade gradualmente em direções de incremento ou decremento. Velocidade baixa é recomendada para configuração e materiais delicados para melhorar a precisão do controle e proteger as partes da máquina.

Navegar o cursor para o parâmetro XP

Use as teclas direcionais ou o botão jog para mover o cursor até o parâmetro XP na tela do controlador. Posicionamento preciso garante entrada correta do parâmetro.

Inserir valor 100 e confirmar

Insira o valor 100 para o parâmetro XP e pressione confirmar. Verifique se o valor exibido corresponde ao seu input para garantir a precisão do corte.

Pressionar o botão Executar

Após confirmar todos os parâmetros e o posicionamento do material, pressione Run para iniciar o ciclo de corte. Monitore a operação para anomalias e mantenha os dispositivos de segurança no lugar.

Modo automático contínuo

O modo contínuo executa ciclos automáticos repetidos, adequado para produção em massa. Programas pré-definidos garantem cortes consistentes e reduzem intervenção manual. Mantenha os sistemas de segurança ativados durante a operação contínua.

Pressionar botão P, selecionar/número do programa e confirmar

Pressione o botão P para abrir o menu de programas. Selecione um programa existente ou insira diretamente um número de programa, depois confirme sua escolha.

Definir passos do programa para 3 e confirmar

Na página de configurações do programa, defina o total de etapas para 3 e confirme. Isso define a sequência de corte em múltiplas etapas.

Entrar na interface de configuração do passo 1

Acesse a página de configuração da primeira etapa para definir as dimensões de corte do primeiro ciclo.

Selecionar XP, inserir 150, confirmar

Escolha o parâmetro XP, insira 150 e salve a configuração.

Entrar na interface de configuração do passo 2

Abra a página de configuração da segunda etapa para a próxima dimensão de corte.

Selecionar XP, inserir 100, confirmar

Defina XP para 100 e confirme o valor.

Entrar na interface de configuração do passo 3

Navegue até a tela de configuração da terceira etapa para finalizar a configuração do programa.

Selecione XP, insira 120, confirme

Insira 120 para o parâmetro XP e confirme para completar a programação.

Pressionar o botão Executar

Verifique o programa completo e o posicionamento do material, então pressione Run para iniciar o corte automático contínuo.

4. Operação de Corte

Corte em modo único

No modo Single, cada pressão no pedal completa um corte. Ajuste e alinhe o material antes de cada corte para alta precisão.

Coloque a chapa de metal corretamente

Com a máquina desligada, posicione a chapa contra o backgauge ou guia frontal. Garanta uma colocação firme e estável para evitar deslocamento durante o corte.

Alinhe a chapa com os dedos do batente traseiro

Empurre a chapa firmemente contra os dedos de parada para garantir posicionamento consistente e comprimento de corte preciso. Reconfirme o alinhamento antes do corte.

Pise no pedal para cortar

Certifique-se do posicionamento correto da chapa, então pressione firmemente o pedal com o pé para iniciar o corte. Mantenha as mãos afastadas da área da lâmina. Solte o pedal assim que o corte terminar.

5. Inspeção Dimensional

Meça o comprimento da chapa bruta (455)

Use uma ferramenta de medição de precisão para verificar o comprimento original da chapa (alvo: 455) antes do corte para garantir que o material atenda aos requisitos.

Meça o comprimento da chapa acabada (355)

Após o corte, meça a dimensão da peça (alvo: 355). Se ocorrer desvio, ajuste os parâmetros da máquina e realize novo teste. A inspeção consistente reduz desperdícios e garante qualidade.

6. Manutenção Rotineira

Solução de problemas em falhas do suporte da lâmina

Se o suporte da lâmina não cortar, levantar ou responder ao pedal: inspecione o desgaste da lâmina, remova obstruções no suporte, verifique a pressão hidráulica e vazamentos, e confirme a fiação e funcionamento do pedal.

Verifique o manômetro do acumulador

Abra lentamente a válvula de esfera e observe o manômetro do acumulador. Confirme se a pressão permanece dentro da faixa recomendada. Leituras anormais indicam problemas no sistema hidráulico.

Assistente segura o botão de reabastecimento

Peça a um segundo operador que pressione e segure o botão de reabastecimento para estabilizar o fluxo de óleo durante o reabastecimento hidráulico. Isso garante pressão constante no sistema e operação suave.

Redefina a guilhotina para o estado normal de trabalho

Quando a pressão do acumulador atingir aproximadamente 10, feche a válvula de esfera e solte simultaneamente o botão de reabastecimento. O suporte da lâmina deve retornar à posição inicial, e a máquina estará pronta para uso normal.

7. Procedimento de Desligamento

Pressione o botão vermelho de parada

Localize e pressione o botão vermelho de Parada para encerrar todas as ações em execução. Certifique-se de que a máquina esteja completamente parada antes da limpeza ou manutenção.

Ative o botão de parada de emergência

Pressione o botão de parada de emergência para travar a máquina em estado seguro e evitar partidas acidentais.

Desligue o interruptor principal de energia

Desligue o interruptor principal no painel de controle ou quadro elétrico. Confirme que todos os indicadores estejam apagados para garantir o desligamento completo antes da manutenção, ajuste ou saída do local de trabalho.
