Se você está procurando mergulhar no mundo da programação do ESTUN E310P, você veio ao lugar certo. Muitos na indústria da metalurgia buscam maneiras eficientes de melhorar as operações das máquinas, e dominar a programação do ESTUN E310P pode melhorar significativamente tanto a precisão quanto a produtividade. Neste artigo, vou guiá-lo pelos fundamentos para começar com a programação do ESTUN E310P, ajudando-o a desbloquear todo o potencial desta ferramenta poderosa. Seja você um iniciante ansioso para aprender o básico ou um operador experiente que procura aprimorar suas habilidades, este guia fornece os principais insights que você precisa para maximizar sua proficiência em programação.

Constantes de Programação

As constantes de programação são essenciais para o ESTUN E310P, fornecendo precisão e consistência nas operações. Estas constantes definem parâmetros críticos que permitem ao controlador funcionar com alta precisão. Os utilizadores podem definir constantes específicas relacionadas com velocidade, posição e pressão para adaptar o sistema às suas necessidades de aplicação únicas.

Clique para mudar para a página 'Constantes de Programação'.

Ao afinar estas constantes, pode garantir que a maquinaria opera com eficiência ótima, reduzindo o desgaste e prolongando a vida útil do equipamento.

Gestão de Programas

A Gestão de Programas no ESTUN E310P foi concebida para flexibilidade e facilidade de utilização. O controlador permite a criação, edição e armazenamento de múltiplos programas, facilitando transições rápidas entre diferentes tarefas.

Criar um Novo Programa

l Clique em 'Gestão de Programas' para aceder à página 'Programa'.

l Clique em 'Criar' e insira o número do programa na página de criação de novo programa. Clique em 'Concluído' para carregar automaticamente o novo programa. O programa atualmente ativo será o recém-criado. Posteriormente, edite os parâmetros correspondentes no programa de múltiplos passos. Na secção de gestão de programas, pode visualizar os parâmetros básicos do novo programa criado e a sua hora de criação.

Nota : Ao criar um novo programa, o programa é automaticamente carregado com a Programação ESTUN E310P.

Carregar um Programa

Para carregar um programa no sistema de Programação ESTUN E310P, clique na linha que contém o programa que pretende carregar e, em seguida, clique em 'Carregar'. Esta ação chama o programa carregado no programa de múltiplos passos.

Eliminar um Programa

Para eliminar um programa na configuração de Programação ESTUN E310P, clique na linha que contém o programa que pretende eliminar e, em seguida, clique em 'Eliminar'. Depois, escolha 'OK' na caixa de diálogo pop-up que pergunta 'Pretende eliminar este programa?'.

Nota : Não pode eliminar um programa de múltiplos passos atualmente em execução.

Seguindo estes passos na funcionalidade de Programação ESTUN E310P, pode gerir os seus programas de forma eficiente e eficaz, garantindo uma operação contínua e produtividade ótima.

Configuração do Molde

Configuração do Molde é uma funcionalidade crítica do ESTUN E310P, permitindo controle preciso sobre as operações de moldagem.

Aqui está uma visão geral breve dos passos de configuração:

l Clique e então selecione 'Mold Set'. Há um total de 30 conjuntos de matrizes disponíveis.

l Clique na linha correspondente ao 'ID' do molde desejado que você deseja configurar.

l Clique em 'Editar' para inserir os parâmetros técnicos do molde usando o teclado virtual que aparece.

l Clique em 'Concluído' para confirmar a entrada e depois clique em 'Salvar Alterações' para salvar os parâmetros.

Consulte o diagrama abaixo para uma ilustração dos parâmetros técnicos do molde:

l H: A altura do molde. Esta altura é usada para calcular a profundidade da dobra.

l V: A largura do entalhe V da matriz. A largura V é a distância entre as duas linhas de contato que se cruzam.

l α: O ângulo da matriz.

l R: O raio de cada lado do entalhe V.

l S: Distância de segurança. Este parâmetro torna-se efetivo após o eixo R ser montado para evitar interferência entre o dedo de parada e a matriz. A fórmula de cálculo é: 'Distância de Segurança = FS + V/2'. Onde: FS = A parte plana atrás do entalhe V; V = Largura de abertura V.

Esta função permite que os operadores insiram parâmetros específicos que determinam a forma e o tamanho do molde, melhorando a qualidade e a consistência do produto final. O ESTUN E310P fornece interfaces intuitivas para configuração do molde, garantindo que até configurações complexas de moldes possam ser gerenciadas com facilidade. Esta capacidade é particularmente benéfica em indústrias onde a precisão é primordial.

Operação em Passo Único

O modo de Operação em Passo Único fornece aos operadores a capacidade de executar passos individuais em um processo com controle meticuloso. Este modo é ideal para testes e prototipagem, pois permite a observação e modificação de cada passo antes de prosseguir.

Visão Geral do Procedimento:

l Acesse a página de passo único ou clique para mudar para a página de passo único.

l Clique no parâmetro que você deseja configurar.

l Insira o valor desejado no teclado virtual que aparecer.

l Clique na tecla 'Concluído' para confirmar a entrada.

l Repita os passos 2 a 4 para configurações adicionais de parâmetros.

l Após configurar todos os parâmetros desejados, clique no botão 'Iniciar/Parar' para iniciar a operação do dispositivo.

Especificação do Parâmetro

Insira o número do material da peça. 1: Aço; 2: Alumínio; 3: Zinco; 4: Aço Inoxidável; 5: Novo Material 1; 6: Novo Material 2.

Ao programar no modo ângulo, insira o ID da matriz a ser usada. Ao programar no modo posição, insira 0.

Insira a espessura da peça.

Define o ângulo de dobra desejado para a etapa atual.

Insira a correção de ângulo para a etapa de dobra atual; só é eficaz para esta etapa específica.

O valor da posição alvo para o eixo Y. Ao programar no modo ângulo, este valor é calculado automaticamente, mas os usuários podem modificá-lo.

O valor da posição alvo para o eixo X.

A distância de cedência do eixo X durante o processo de dobra.

O valor da posição alvo para o eixo R.

Valor de compensação para perturbações.

Ao realizar a Operação de Passo Único, os usuários podem identificar problemas potenciais no início do processo e fazer os ajustes necessários, melhorando assim a confiabilidade e a qualidade geral da produção.

Operação de Múltiplos Passos

A Operação de Múltiplos Passos no ESTUN E310P permite a automação de uma sequência de operações, melhorando a eficiência em ambientes de produção onde são necessários múltiplos passos.

Visão Geral do Procedimento

l Clique no ícone do programa de múltiplos passos para mudar para a página do programa de múltiplos passos.

l Clique no parâmetro que você deseja configurar.

l Clique em 'Concluído' para confirmar a entrada.

l Repita os passos 2 a 4 para configurações adicionais de parâmetros.

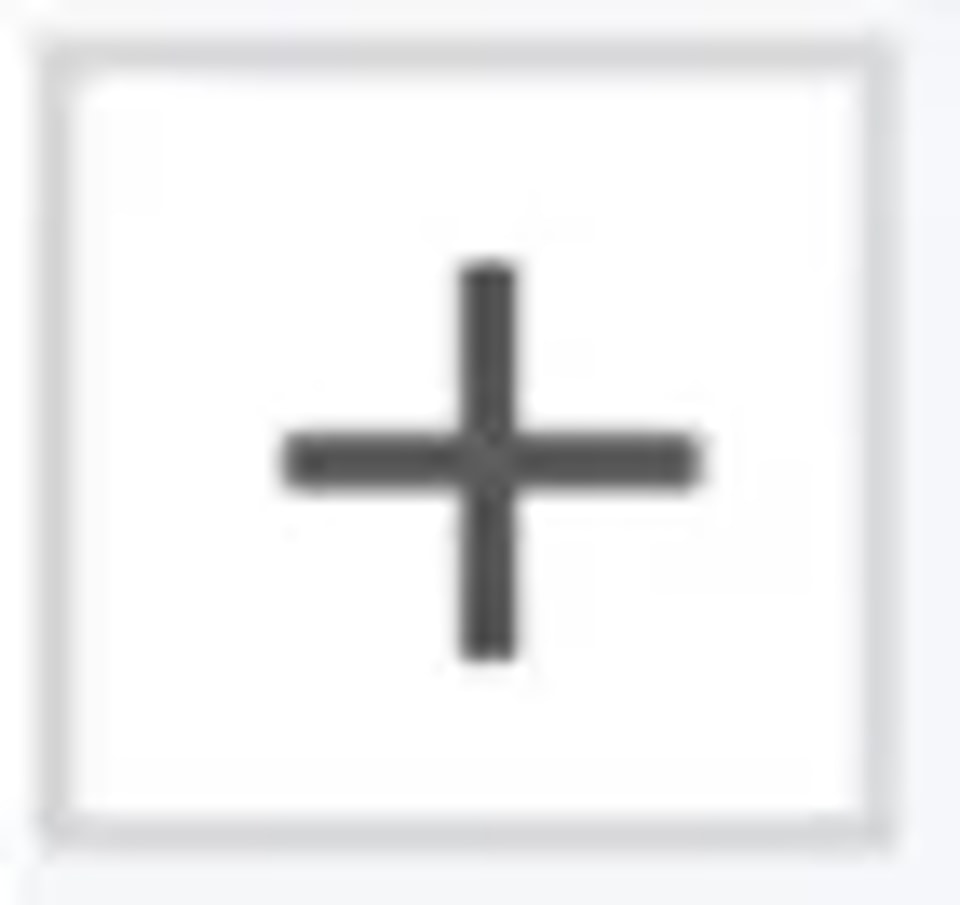

Clique para adicionar um novo passo, que copia o conteúdo do passo anterior.

Depois que todos os parâmetros desejados forem definidos, clique no botão 'Iniciar/Parar' para iniciar a operação do dispositivo.

Programação Rápida

Além da programação regular, também está disponível a programação rápida. Clique em 'Rápido' no topo da página do programa de múltiplos passos para facilitar a programação de múltiplos passos. Após a conclusão da programação, clique em 'Executar' para executar.

Este modo automatiza transições entre operações, reduzindo assim a intervenção manual e o potencial de erros. Os operadores podem programar sequências complexas que o ESTUN E310P executará com precisão, garantindo que os processos de fabricação sejam otimizados e robustos.

Conclusão

Iniciar efetivamente a programação do ESTUN E310P envolve entender sua interface, personalizar parâmetros para atender às suas necessidades específicas e praticar consistentemente os passos de programação descritos. Seguindo essas diretrizes essenciais, você pode maximizar o potencial do seu ESTUN E310P, aumentando a precisão e eficiência em suas operações.

Para obter mais informações, assistência detalhada ou consultas específicas sobre a programação do ESTUN E310P, não hesite em entrar em contato com nossa equipe. Além disso, explore nossa extensa biblioteca de documentação para obter insights mais profundos e recursos para ajudar a otimizar o uso de seus equipamentos ESTUN.
