Como resolver rapidamente o problema de troca de ferramenta em uma curvadora de tubos?

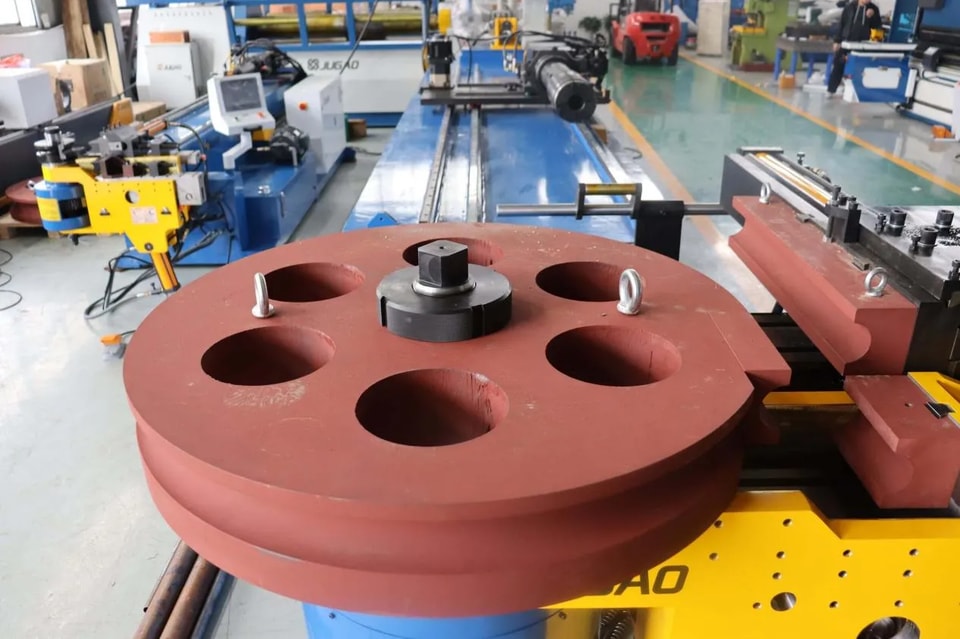

Na dobra de tubos, “troca de ferramenta” normalmente se refere à substituição de componentes de molde, como matrizes de dobra, matrizes de fixação, matrizes antirrugas e mandris, e não às ferramentas de corte tradicionais. Problemas como desvios angulares, enrugamento e riscos que ocorrem após a troca do molde estão entre os mais comuns encontrados em operações de campo. Dominar soluções sistemáticas e rápidas pode reduzir significativamente o tempo de ajuste e garantir a continuidade da produção.

Método de três etapas para investigação da causa raiz

Etapa 1: Identifique o tipo de problema

As anomalias após a troca da ferramenta geralmente se dividem em três categorias:

**Incorreção de Ângulo:** o ângulo real de dobragem desvia significativamente do valor definido, ou o retorno elástico é anormal.

**Defeitos de Superfície:** enrugamento no lado interno da dobra, rasgo no lado externo e riscos na superfície.

**Desvio Geométrico:** torção do tubo, seção transversal elíptica e comprimento de avanço impreciso.

Etapa 2: Diagnostique as causas principais item por item

1. Molde incompatível ou instalação incorreta

A fonte mais direta dos problemas após a troca da ferramenta é a incompatibilidade entre o molde e o tubo.

**O diâmetro externo do tubo não se ajusta à ranhura do molde:** as especificações do molde devem corresponder perfeitamente ao diâmetro externo do tubo. O uso de um molde maior do que o necessário causará enrugamento, enquanto um molde menor causará achatamento ou até travamento.

**Seleção incorreta do raio de curvatura (ângulo R):** o raio de curvatura do molde determina o ângulo de dobragem do tubo e deve ser selecionado rigorosamente de acordo com os requisitos do desenho.

**Instalação inadequada ou folga:** se o molde de fixação ou o molde anti-rugas não forem instalados corretamente, ou se os parafusos de fixação estiverem frouxos, o molde se deslocará durante a dobragem.

Solução rápida:

Antes de trocar o molde, verifique se as especificações do molde correspondem ao diâmetro externo, à espessura da parede e ao raio de curvatura do tubo.

Durante a instalação, certifique-se de que os degraus de posicionamento do molde estejam alinhados e aperte os parafusos em diagonal, em etapas, até o torque especificado.

Acione o molde no modo manual, em baixa velocidade e sem carga, para verificar se cada componente se move suavemente e sem interferências.

2. Alinhamento do molde e posição do mandril incorretos

O alinhamento do molde é fundamental para garantir a precisão da curvatura do tubo. Mesmo pequenos desvios podem causar torção do tubo ou curvatura irregular.

Desalinhamento do molde de dobragem e do mandril: o mandril, o molde anti-rugas e o molde de dobragem não estão na mesma linha de centro.

Extensão inadequada do mandril: uma extensão excessiva arranhará a parede interna do tubo; uma extensão insuficiente não evitará o enrugamento de forma eficaz.

Soluções rápidas:

Use uma régua ou uma ferramenta de alinhamento a laser para verificar se o molde de dobragem e o mandril estão coaxiais.

Ajuste a posição de extensão do mandril: em geral, o centro da primeira junta esférica do mandril de ponta esférica deve ficar de 0,5 a 1,5 mm antes da linha de corte do molde de dobragem (dependendo da espessura da parede).

Verifique se a borda frontal do molde anti-rugas está alinhada com a linha de corte do molde de dobragem; a folga deve ser apenas suficiente para acomodar o tubo sem travar.

3. Força de fixação e lubrificação anormais:

Materiais diferentes têm necessidades de força de fixação muito distintas. O aço inoxidável exige uma força de fixação muito maior do que o alumínio. Se os parâmetros de pressão anteriores forem usados após a troca da ferramenta, é muito fácil causar deslizamento ou marcação no tubo.

Força de fixação insuficiente: o tubo desliza durante a dobragem, causando perda de controle do ângulo.

Força de fixação excessiva: surgem marcas na superfície do tubo.

Lubrificação insuficiente: o atrito seco entre o tubo e o molde causa riscos e ruído.

Soluções rápidas:

Comece com pressão mais baixa e aumente gradualmente a força de fixação, garantindo que o tubo não deslize.

Aplique quantidade suficiente de óleo especial para curvatura de tubos nas ranhuras do molde de dobragem, no mandril e no molde anti-rugas.

Verifique a limpeza da superfície da peça-tubo, removendo rebarbas e manchas de óleo.

4. Parâmetros do sistema de controle não atualizados

Após a troca do molde em algumas máquinas CNC de curvatura de tubos, parâmetros armazenados anteriormente, como retração do mandril, velocidade de dobragem e pressão, deixam de ser aplicáveis. Se os parâmetros corretos não forem reinseridos, o equipamento poderá continuar usando a configuração antiga, gerando desvios na dobragem.

Solução rápida:

De acordo com as novas especificações do molde, reinserir parâmetros como posição de retração do mandril, velocidade de dobragem e pressão.

Salve os parâmetros bem-sucedidos como uma receita para recuperação com um clique na próxima troca de ferramenta, evitando configurações repetidas.

5. Falha do Trocador Automático de Ferramentas (ATC)

Em máquinas automáticas de curvatura de tubos equipadas com ATC, falhas após a troca de ferramenta costumam estar relacionadas ao próprio dispositivo de troca. Isso se manifesta principalmente em erros de movimentação e posicionamento do magazine de ferramentas, fixação instável do braço robótico etc. Em casos graves, pode causar travamento da ação de troca de ferramenta.

Solução rápida:

Verifique se a pressão do ar atinge a faixa padrão de 6 kg± 1 kg.

Verifique o estado de preensão do braço robótico e confirme se o porta-ferramenta está travado no lugar.

Verifique se a posição de origem da troca de ferramenta está correta; recalibre, se necessário.

Passo 3: Verificação da dobra de teste e ajuste fino

Pegue um trecho de tubo com as mesmas especificações do produto final para a dobra de teste.

Meça o ângulo real com um medidor de ângulo e compare-o com o valor definido.

Verifique se a superfície do tubo dobrado apresenta vincos, arranhões e rachaduras.

Ajuste finamente a folga da matriz antirrugas, a posição do mandril ou o valor de compensação da sobre-dobra com base nos resultados da dobra de teste.

Repita a dobra de teste até que a qualidade esteja aprovada antes da produção em massa.

Conselhos preventivos

Estabeleça uma lista de verificação para troca de ferramenta: incluindo verificação das especificações, confirmação do alinhamento, estado da lubrificação, configurações de parâmetros etc., e verifique cada item após cada troca de ferramenta.

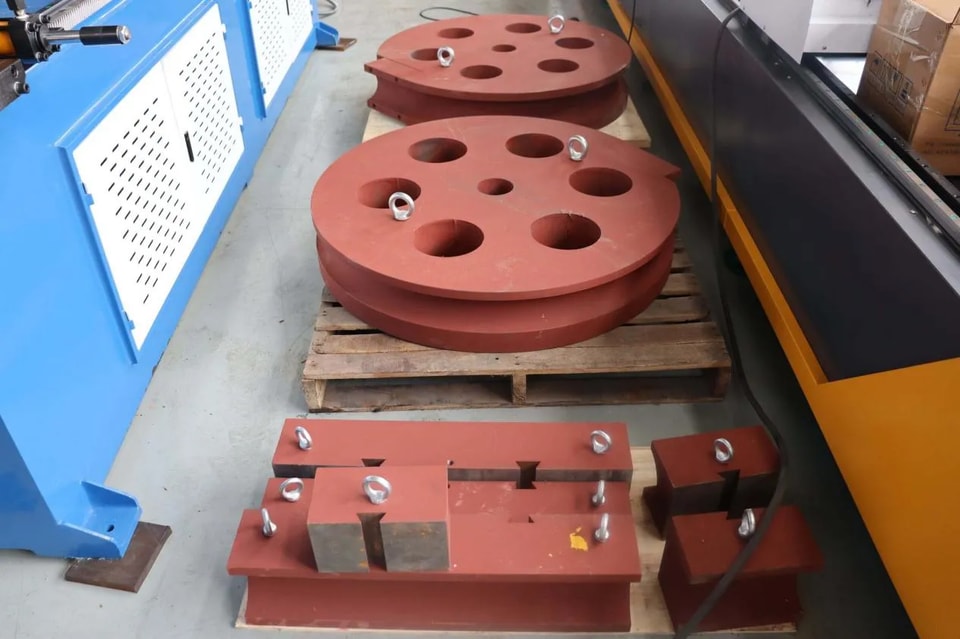

Padronize o armazenamento dos moldes: limpe e aplique óleo anticorrosivo nos moldes após o uso e armazene-os separadamente para evitar impactos e corrosão.

Registre os parâmetros bem-sucedidos: arquive os parâmetros de dobra correspondentes a cada material, diâmetro do tubo e espessura da parede para recuperação direta na próxima troca de ferramenta.

A chave para resolver rapidamente os problemas de troca de ferramenta está em combinar diagnóstico sistemático com procedimentos padronizados. Da compatibilidade do molde, alinhamento de instalação e configurações de parâmetros até a verificação da dobra de teste, cada etapa tem um procedimento definido a seguir, minimizando o tempo de ajuste.
