Como Selecionar o Eixo de Encosto Traseiro Ideal para Sua Dobradeira

Escolher o eixo de batente traseiro certo para sua prensa dobradeira é uma decisão crucial que impacta diretamente a precisão, a eficiência e a versatilidade das suas operações de dobra. Um eixo selecionado de forma inadequada pode levar a atrasos na produção, desperdício de material e resultados inconsistentes. Este guia mostrará os principais pontos a considerar e ajudará você a identificar a melhor configuração de batente traseiro para suas necessidades específicas.

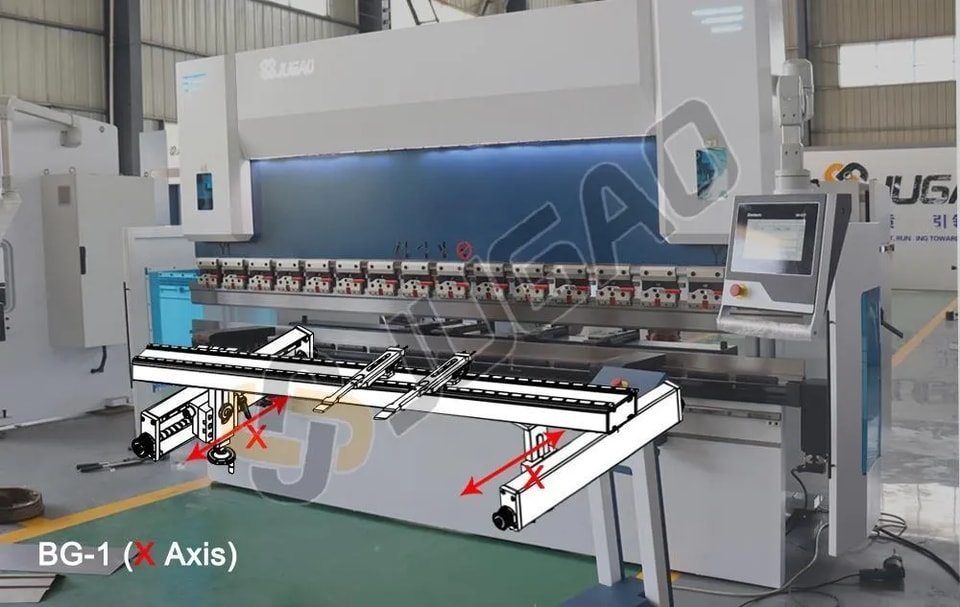

1. BG-1 (Eixo X): Simplicidade para Dobragem Básica

O Eixo X é a configuração mais fundamental de batente traseiro, oferecendo movimento horizontal linear dos dedos do batente. Essa configuração é ideal para tarefas de dobra simples, nas quais os materiais precisam de posicionamento consistente em um único plano.

Vantagens:

• Econômico e fácil de operar.
• Perfeito para dobras repetitivas em peças pequenas ou simples.
• Tempo mínimo de setup para lotes de produção padronizados.

Limitações:

• Falta de flexibilidade para dobras complexas ou em múltiplos ângulos.
• Podem ser necessários ajustes manuais para diferentes espessuras de material.

Ideal para:

Operadores que lidam com tarefas de alto volume e baixa complexidade, em que velocidade e simplicidade são prioridades.

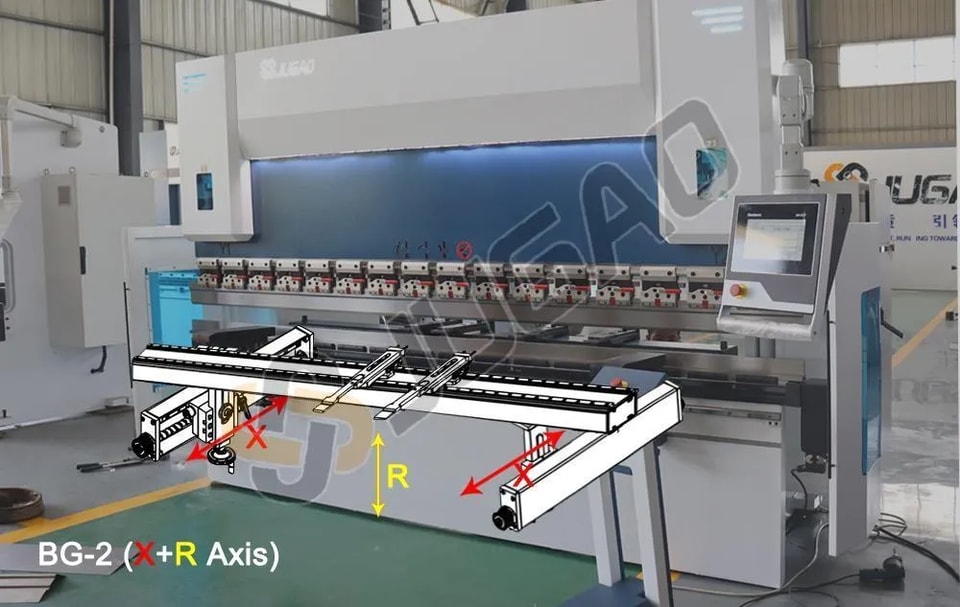

2. BG-2 (Eixos X+R): Flexibilidade Aprimorada para Dobras Anguladas

O sistema de eixos X+R combina movimento horizontal com ajuste rotacional, permitindo posicionamento preciso para dobras anguladas ou não lineares. O Eixo R permite que os dedos do batente traseiro girem, acomodando geometrias de peças mais complexas.

Vantagens:

• Maior precisão para dobras em V ou assimétricas.
• Reduz a intervenção manual para ajustes angulados.
• Mantém a eficiência ao lidar com tarefas de complexidade moderada.

Ideal para:

Oficinas que produzem peças com ângulos variados ou que exigem repetibilidade consistente em múltiplas dobras.

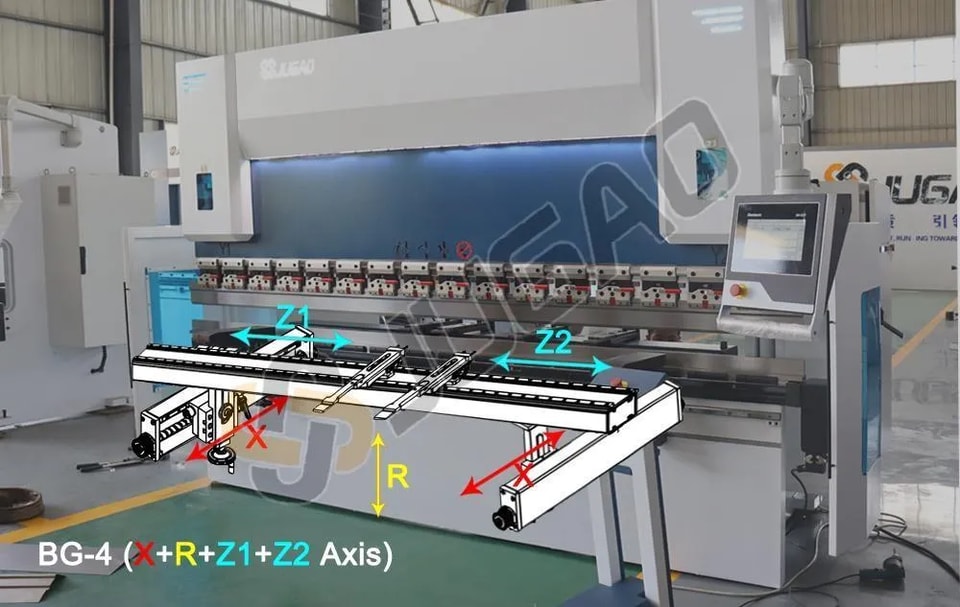

3. BG-4 (Eixos X+R+Z1+Z2): Precisão para Dobragem Multidimensional

A configuração de eixos X+R+Z1+Z2 introduz ajustes verticais (Z1 e Z2) juntamente com movimento horizontal e rotacional. Essa configuração foi projetada para aplicações de alta precisão, nas quais a espessura do material ou a profundidade da dobra varia.

Vantagens:

• Permite ajustes de altura para materiais espessos ou em múltiplas camadas.
• Ideal para peças que exigem dobras sequenciais em diferentes profundidades.
• Minimiza mudanças de setup entre operações.

Ideal para:

Ambientes de produção com alto mix de itens, nos quais versatilidade e precisão são essenciais.

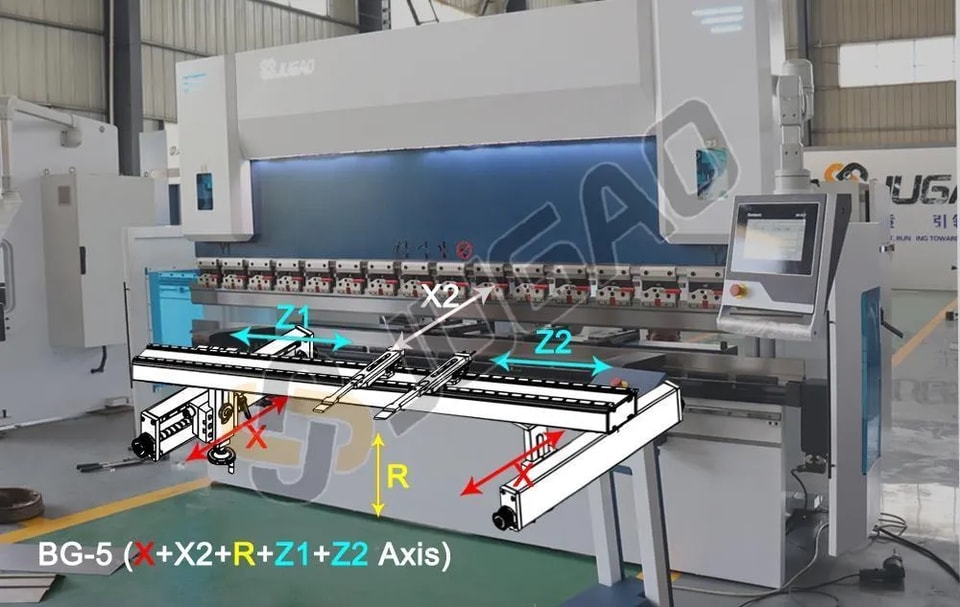

4. BG-5 (Eixos X+X2+R+Z1+Z2): Controle Avançado para Peças Complexas

O sistema de eixos X+X2+R+Z1+Z2 adiciona um segundo eixo horizontal (X2), permitindo movimento independente dos dedos do batente traseiro. Isso é particularmente útil para peças grandes ou de formato irregular, com requisitos de dobra não uniformes.

Vantagens:

• Permite posicionamento simultâneo para vários pontos de dobra.
• Aumenta a eficiência para componentes superdimensionados ou assimétricos.
• Combina ajustes rotacionais e verticais para máxima adaptabilidade.

Ideal para:

Fabricantes que lidam com peças complexas, com múltiplas dobras, ou com fabricação sob encomenda.

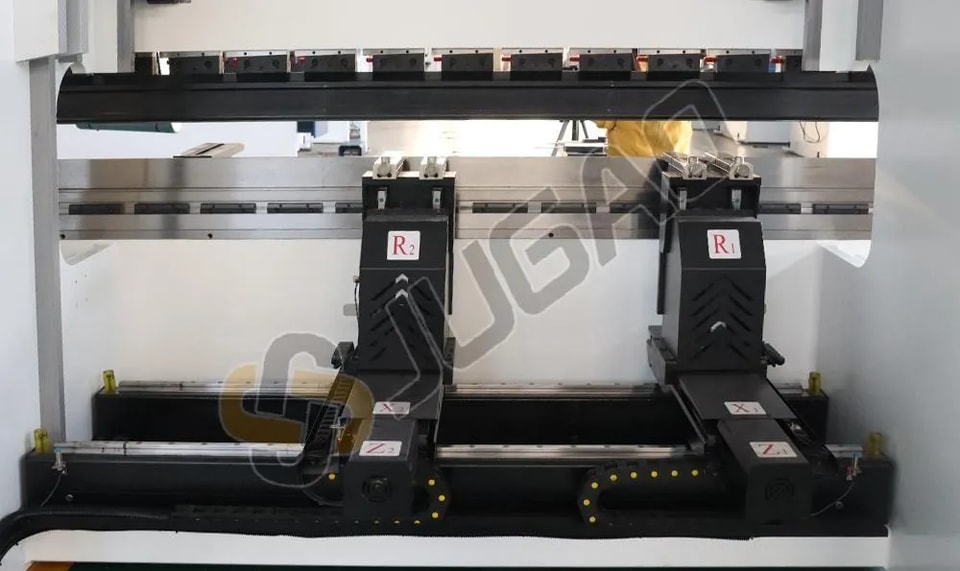

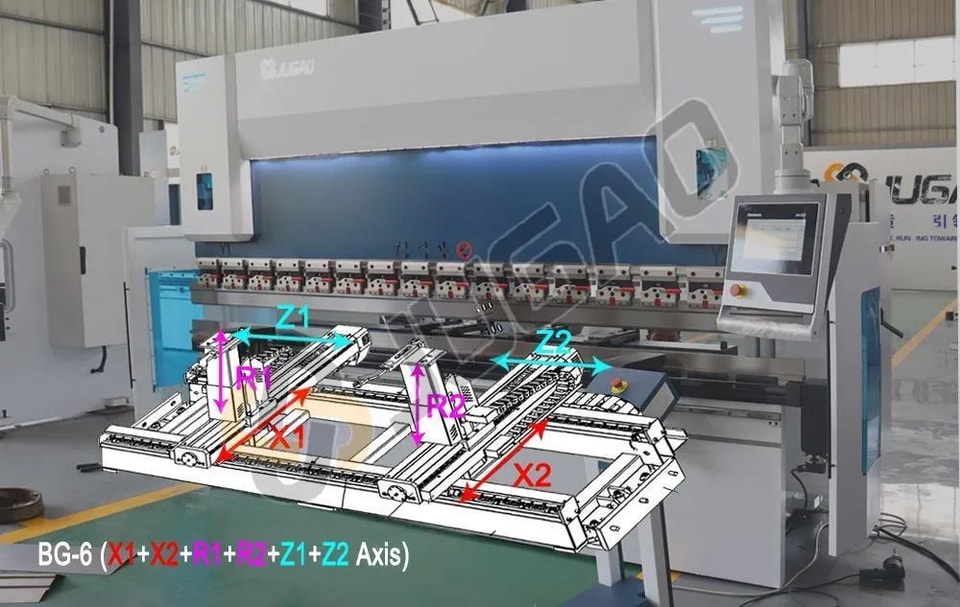

5. BG-6 (Eixos X1+X2+R1+R2+Z1+Z2): Precisão Máxima para Aplicações Exigentes

O sistema de eixos X1+X2+R1+R2+Z1+Z2 representa o auge da tecnologia de batente traseiro, oferecendo controle independente sobre dois eixos horizontais, dois rotacionais e dois verticais. Essa configuração foi desenvolvida para as tarefas de dobra mais desafiadoras.

Vantagens:

• Precisão incomparável para componentes aeroespaciais, automotivos ou de máquinas pesadas.
• Lida com geometrias complexas com múltiplas dobras e ângulos.
• Reduz erros e retrabalho em produções de alto risco.

Ideal para:

Indústrias que exigem precisão sem tolerância a erro e capacidade de processar peças altamente complexas.

Critérios principais de seleção

Ao escolher um eixo de batente traseiro, considere os seguintes fatores:

Tipo de material:Materiais mais espessos ou mais duros podem exigir ajustes multieixos.

Complexidade da dobra:Dobras simples exigem menos eixos, enquanto projetos mais complexos demandam configurações avançadas.

Volume de produção:Lotes de grande volume se beneficiam de configurações prontas para automação.

Tamanho da peça:Peças maiores ou com formato irregular geralmente exigem controle de dois eixos ou rotacional.

Conclusão

Selecionar o eixo de batente traseiro ideal é encontrar o equilíbrio entre suas necessidades operacionais e as capacidades da sua dobradeira. Ao entender os pontos fortes de cada configuração, você pode otimizar seu fluxo de trabalho, reduzir desperdícios e obter resultados consistentes e de alta qualidade.

Para recomendações personalizadas, consulte um especialista em dobradeiras ou a JUGAO CNC MACHINE para garantir que seu equipamento esteja alinhado aos seus objetivos de produção. Os principais produtos da JUGAO CNC MACHINE incluem máquinas de corte a laser, dobradeiras hidráulicas CNC, máquinas de solda a laser, máquinas de corte e máquinas de dobrar tubos etc., que são usadas nos setores de processamento de chapas metálicas, gabinetes e chassis, iluminação, celulares, 3C, utensílios de cozinha, banheiros, usinagem de autopeças e ferragens. Entre em contato online para saber mais informações sobre as máquinas.

Aprimore seu processo de dobra hoje mesmo — a precisão começa com o batente traseiro certo!
