Como resolver problemas de fugas de óleo numa curvadora de tubos?

O sistema hidráulico é a principal fonte de potência da máquina de dobra de tubos, e o vazamento de óleo é uma das falhas mais comuns em sistemas hidráulicos. Vazamentos de óleo não apenas desperdiçam óleo e poluem o meio ambiente, mas também podem levar à pressão insuficiente do sistema, operação lenta e até danos ao equipamento. Localizar rapidamente e eliminar corretamente os vazamentos de óleo é uma habilidade essencial para os profissionais de manutenção de equipamentos.

Tipos e locais comuns de vazamentos de óleo

Os vazamentos de óleo em máquinas de dobra de tubos geralmente são classificados em três categorias:

Vazamento externo: o óleo hidráulico vaza para fora do equipamento, visível a olho nu.

Vazamento interno: ocorre contaminação cruzada do óleo dentro do sistema, manifestando-se por operação lenta e pressão instável.

Infiltração de óleo: pequenas manchas de óleo se acumulam com o tempo, formando borra.

Os locais comuns de vazamento de óleo incluem: juntas de tubos, vedações dos cilindros, superfícies de contato da bomba hidráulica e do corpo da válvula, soldas do tanque de óleo e tubulações do resfriador.

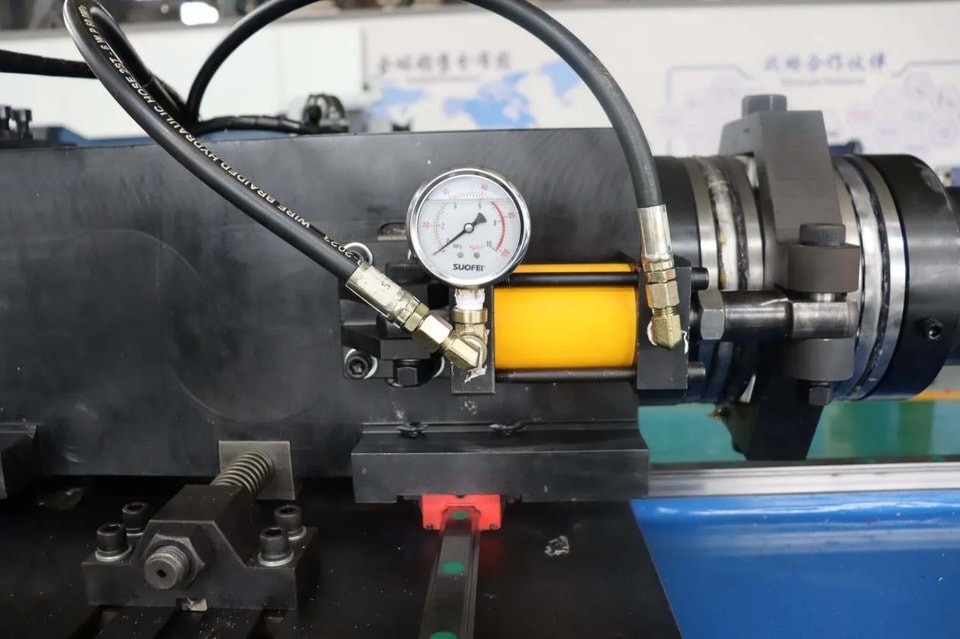

1. Vazamento de óleo nas juntas dos tubos

Sintomas: gotas de óleo visivelmente infiltrando-se pela junta, ou uma película de óleo na superfície do tubo de óleo.

Possíveis Causas:

Junta frouxa (causada por vibração do equipamento)

Desgaste ou instalação inadequada da junta tipo ferrule

Riscos ou corpos estranhos na superfície de vedação cônica

O-ring envelhecido, achatado ou selecionado incorretamente

Soluções:

Reaperte a conexão com o torque especificado usando uma chave.

Se o vazamento persistir após o aperto, desmonte e inspecione a virola ou a superfície de vedação e substitua qualquer peça danificada.

Para vedações O-ring, substitua por um anel de borracha resistente a óleo com a mesma especificação. Aplique uma pequena quantidade de óleo hidráulico durante a instalação para evitar cortes.

2. Vazamento de óleo pelas vedações do cilindro

Sintomas: óleo na superfície da haste do pistão do cilindro; gotas de óleo aparecem na extremidade de avanço da haste do pistão após a parada; ou infiltração de óleo na tampa do cilindro.

Possíveis causas:

* Arranhões na haste do pistão, ferrugem ou descascamento do revestimento cromado

* Envelhecimento e desgaste dos retentores de pó e das vedações da haste do pistão

* Riscos na parede interna do cilindro levando à falha da vedação do pistão (vazamento interno)

* Contaminação do óleo hidráulico acelerando o desgaste das vedações

* Métodos de diagnóstico e solução:

* Limpe a superfície da haste do pistão e verifique se há arranhões. Arranhões leves podem ser polidos com lixa fina; danos severos exigem a substituição da haste do pistão ou do conjunto do cilindro.

* Ao substituir componentes de vedação, observe a direção de instalação da vedação (lábio voltado para o lado da pressão).

* Verifique a limpeza do óleo hidráulico e substitua o óleo contaminado e os elementos filtrantes.

* No caso de vazamento interno (o cilindro desce sozinho), a vedação do pistão precisa ser desmontada e inspecionada; substitua-a se necessário.

3. Vazamento de óleo da bomba hidráulica e do corpo da válvula

* Sintomas: infiltração de óleo no retentor do eixo da bomba de pistão ou infiltração de óleo na superfície de acoplamento do corpo da válvula.

Possíveis causas: envelhecimento e desgaste do retentor de óleo do eixo da bomba; pressão excessiva na carcaça da bomba (obstrução na linha de retorno do óleo); parafusos de fixação do corpo da válvula frouxos; junta da placa da válvula danificada ou O-ring envelhecido.

Soluções:

Verifique se a linha de retorno do óleo da carcaça da bomba está desobstruída e assegure-se de que a pressão da carcaça não exceda o valor especificado.

Ao substituir o retentor de óleo da extremidade do eixo, tome cuidado para não riscar o colar do eixo.

Verifique o torque de aperto dos parafusos do corpo da válvula e aperte-os uniformemente em cruz.

Ao substituir a junta, remova o selante antigo e as impurezas da superfície de contato e aplique o novo selante de maneira uniforme.

4. Vazamento de óleo do tanque e das tubulações

Sintomas: infiltração de óleo nas soldas do tanque de óleo ou vazamento de óleo pelo indicador de nível de óleo ou pelo filtro de ar.

Possíveis causas: defeitos de soldagem ou vibração prolongada causando trincas nas soldas; envelhecimento da junta do indicador de nível de óleo; pressão anormalmente alta no tanque de óleo (filtro de ar obstruído); junta do tubo de sucção solta ou rachada.

Soluções: para vazamentos nas soldas, drene o óleo, esmerilhe a solda, refaça a soldagem e faça um teste de pressão. Substitua a junta do indicador de nível de óleo e verifique os parafusos de aperto. Limpe ou substitua o filtro de ar para garantir que o tanque de óleo esteja ventilado para a atmosfera. Verifique se o tubo de sucção apresenta rachaduras e substitua quaisquer tubos danificados.

5. Vazamento de óleo do resfriador

Sintomas: manchas de óleo abaixo do resfriador ou emulsificação da água (mistura de óleo e água) no óleo.

Possíveis causas: ruptura do tubo de óleo no interior do resfriador; envelhecimento da vedação da tampa; comunicação entre os lados da água e do óleo.

Soluções: para resfriadores a ar, verifique se as aletas e os tubos estão danificados. Para resfriadores a água, desmonte e verifique se há tubos de óleo rompidos, ou realize um teste de estanqueidade. Se for identificada mistura de óleo e água, substitua imediatamente o resfriador, limpe completamente o tanque de óleo e troque todo o óleo hidráulico.

Pontos-chave para diagnóstico e prevenção de vazamentos de óleo

Inspeção visual: primeiro, limpe a superfície do equipamento. Após operar por um período, observe a origem do vazamento, seguindo o princípio de "de cima para baixo, de dentro para fora".

Distinguir o real do falso: confirme se o vazamento não é resíduo de óleo da montagem para evitar um diagnóstico incorreto.

Sequência de aperto: aperte os parafusos em sequência diagonal para evitar aperto desigual, que pode levar à falha da vedação.

Seleção de vedações: ao substituir vedações, use sempre vedações originais ou equivalentes, resistentes a óleo. Não substitua arbitrariamente.

Limpeza do óleo: a contaminação do óleo hidráulico é uma das principais causas de danos às vedações. Substitua regularmente os elementos filtrantes e mantenha o óleo limpo.

Manutenção preventiva: estabeleça um sistema regular de inspeção. Trate vazamentos de óleo prontamente para evitar que pequenos problemas se transformem em falhas graves.

O diagnóstico de vazamentos de óleo em máquinas de curvar tubos depende de localização precisa, desmontagem e montagem corretas e operação limpa. Das conexões, cilindros, bombas e válvulas até o tanque de óleo e o resfriador, verifique cada componente passo a passo para identificar o vazamento antes de iniciar o reparo. O uso das vedações corretas, do torque de aperto adequado e de óleo hidráulico limpo é fundamental para evitar vazamentos recorrentes.
