Introdução

Proteção a Laser DSP para Prensa Dobradeira é um recurso de segurança crítico projetado para garantir operação segura e eficiente. Ao prevenir acidentes e proteger operadores, este sistema minimiza riscos durante operações de prensa dobradeira. Este guia fornece instruções passo a passo sobre como configurar e usar a proteção a laser DSP efetivamente, aumentando a segurança no seu ambiente de manufatura.

O que é Proteção a Laser DSP?

O dispositivo de proteção a laser DSP protege os operadores monitorando os movimentos rápidos do cursor na máquina de dobrar . Ele utiliza feixes de laser para criar uma barreira de segurança, acionando uma parada imediata se uma obstrução for detectada. Este artigo cobrirá o método de alinhamento do feixe de laser e o ajuste do modo de proteção para garantir desempenho ótimo.

Como Usar a Proteção a Laser DSP para Prensa Dobradeira

Passo 1: Ajuste da Posição do Feixe do Transmissor

1. Prepare o Posicionador a Laser : Coloque o posicionador a laser entre o punção e as matrizes da máquina.

2. Alinhe o Feixe : Posicione o posicionador a laser perto do transmissor e observe o feixe. A extremidade superior do feixe deve alinhar com a linha TX, enquanto a extremidade inferior deve coincidir com uma das linhas de referência.

3. Ajuste o Feixe :

l Para ajustes esquerda/direita, solte os quatro parafusos no transmissor e reposicione o feixe.

l Para ajustes para cima/para baixo, gire o parafuso designado até que o feixe atenda aos requisitos de alinhamento.

4. Defina a Posição de Referência : Uma vez alinhado, note esta posição como a referência. Mova o posicionador para o lado do receptor e repita o ajuste até que o feixe corresponda à posição de referência em ambas as extremidades.

5. Fixe o Transmissor : Aperte os quatro parafusos no transmissor para travá-lo no lugar.

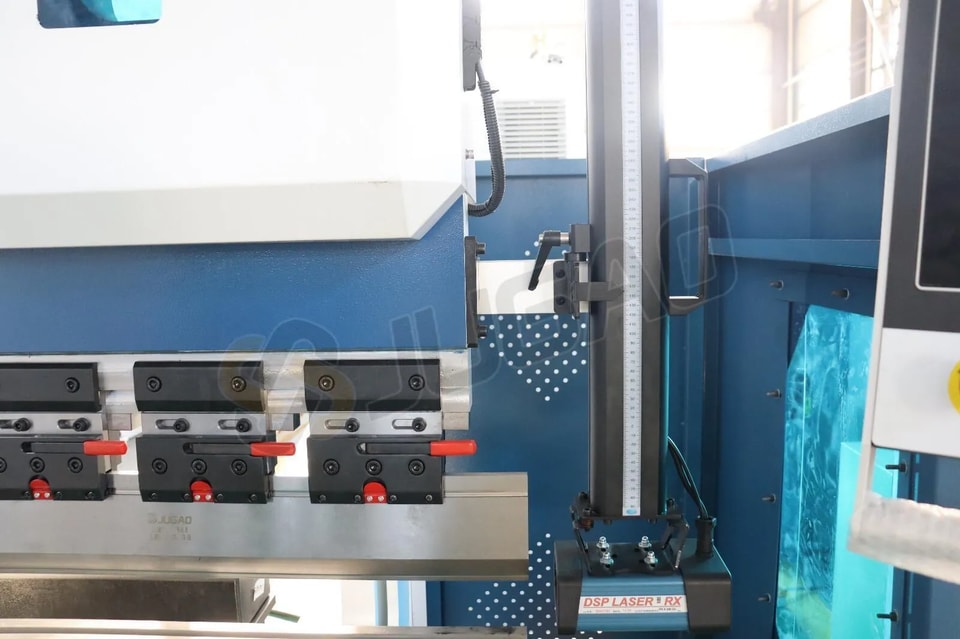

Passo 2: Ajuste da Posição do Feixe do Receptor

1. Verifique o Vazamento de Luz : Observe o vazamento de luz da parte RX no posicionador. Certifique-se de que ele esteja alinhado corretamente com a posição designada.

2. Ajuste o Receptor : Se o vazamento de luz estiver desalinhado, ajuste o receptor até que corresponda à posição correta.

3. Fixe o Receptor : Uma vez alinhado, remova o posicionador e aperte os parafusos no receptor.

Passo 3: Ajuste de Posição Geral

1. Ajuste Fino do Feixe : Afrouxe o interruptor no receptor e ajuste a posição geral até que a extremidade inferior do feixe se alinhe com a linha horizontal.

2. Verifique o Alinhamento : Uma luz verde no receptor irá acender assim que o alinhamento estiver correto, indicando que o sistema de proteção a laser está pronto para uso.
