Quando se trata de otimizar processos de usinagem, a Programação de Produtos DELEM DA-52S se destaca como um componente crucial. Se você está procurando aumentar a produtividade e agilizar operações com esta ferramenta poderosa, você está no lugar certo. Neste artigo, vou me aprofundar em como a Programação de Produtos DELEM DA-52S pode aumentar significativamente a eficiência no seu fluxo de trabalho, destacando os principais recursos e benefícios que a tornam indispensável na fabricação moderna. Seja você buscando melhorar a precisão, reduzir tempos de configuração ou aumentar a produção, este guia fornecerá insights valiosos sobre como aproveitar a DELEM DA-52S para máxima eficácia operacional.

Seleção de Programa

Para editar ou criar um programa no sistema DELEM DA-52S, siga estes passos:

Pressione esta tecla para ativar o modo automático, preparando-o para a seleção de programa.

Pressione esta tecla para abrir a biblioteca de programas. Isso exibe a tela da biblioteca de programas.

A tela da biblioteca de programas aparece:

Use as teclas de seta para navegar pela lista de programas disponíveis.

Pressione a tecla 'enter' para selecionar o programa destacado.

Um programa também pode ser selecionado digitando seu número diretamente.

Para criar um novo programa :

Digite um número que não tenha sido usado. Ao inserir, o controle solicitará que você confirme se deseja criar um novo programa.

Para excluir um programa :

Navegue até o programa específico usando a barra de cursor.

Pressione a tecla 'clear' para alterar o número do programa para zero.

Pressione 'ENTER' e o controle perguntará se você deseja excluir o programa selecionado. Confirme sua escolha selecionando sim (1) ou mude de ideia selecionando não (0).

A seleção eficiente de programas com a Programação de Produto DELEM DA-52S minimiza o tempo de inatividade e reduz o risco de erros. Isso garante que os operadores possam alternar perfeitamente entre tarefas, mantendo um fluxo de trabalho produtivo e aumentando a eficiência operacional geral.

Edição de Programa

Propriedades Gerais

Quando um programa é selecionado ou criado, uma tela é exibida mostrando os parâmetros gerais do produto.

Esses parâmetros são consistentes para cada dobra dentro do programa, fornecendo uma visão geral unificada dos dados principais.

Use as teclas de seta para cima/baixo para mover o cursor para o parâmetro desejado.

Use as teclas de seta esquerda/direita para navegar entre as várias páginas do programa de dobra.

Após pressionar a tecla Enter, o valor programado será colocado no parâmetro correspondente.

Explicação dos Parâmetros

O DELEM DA-52S oferece um recurso abrangente de explicação de parâmetros, ajudando os usuários a entender como cada configuração influencia a saída.

Número do desenho :
Um nome ou descrição do programa. O comprimento máximo é de 20 caracteres.

Número de dobras :
O número de dobras no programa atual.
Quando este valor é aumentado, as dobras adicionais são copiadas da última dobra.
Quando este valor é diminuído, as dobras supérfluas são excluídas.

Seleção de ângulo :
Seleção do modo de programação para o eixo Y.
0 = absoluto: programe a posição absoluta do eixo Y para uma dobra.
1 = a: programe o ângulo a dobrar. A posição necessária do eixo Y é calculada.
Dependendo deste parâmetro, o parâmetro 'ângulo' ou o parâmetro 'posição de dobra' aparecerá em uma etapa de dobra.

Espessura : Espessura da chapa.

Material :
Seleção de um dos materiais programados, que são usados para calcular as profundidades de dobra. O controle contém 4 materiais pré-programados e 2 programáveis. No total, 6 materiais podem ser programados no controle. Consulte o capítulo sobre constantes de programação para saber como programar materiais.

Punção : Número de punções na biblioteca.

Matriz : Número de matrizes na biblioteca.

Comprimento de dobra : Comprimento da chapa entre as ferramentas.

Ao programar uma dobra, assume-se que as ferramentas programadas têm o comprimento necessário.

Estoque : O número de produtos que devem ser criados com este programa.

G-Corr α:
Correção geral do ângulo, válida para cada dobra do programa. O valor deve ser programado da mesma maneira que para a correção por dobra.

G-Corr X :
Correção geral da posição do eixo X, válida para cada dobra do programa. O valor deve ser programado da mesma maneira que para a correção por dobra.

Programação de Dobra

Introdução

A programação de dobras está no centro das capacidades do DELEM DA-52S, oferecendo aos usuários precisão e flexibilidade incomparáveis. Os parâmetros de uma dobra estão divididos em 2 páginas de tela. O número da dobra, número do produto e número do desenho são exibidos na linha superior da tela.

Use a tecla 'mudar visualização' para alternar para outra página com parâmetros de dobra. Quando esta tecla é pressionada novamente, uma tela com valores ampliados aparece.

Os parâmetros abaixo da linha são correções. Eles não são necessários ao programar um produto, mas são usados para corrigir o comportamento da máquina durante a produção.

Parâmetros de Dobra – Primeira Página

A primeira página dos parâmetros de dobra fornece uma visão geral dos controles primários.

1. Método (BM)

l Escolha entre Dobra em Ar e Fundo de Matriz.

l A Dobra em Ar usa cálculos do eixo Y para ângulos precisos.

l O Fundo de Matriz depende da compressão da chapa, com a posição dependente da tonelagem.

2. Ângulo (α)

l Define o ângulo de dobra desejado.

l Essencial no modo de programação de ângulo para métodos de Dobra em Ar.

3. Posição de Dobra (Y)

l A posição do eixo Y define a localização da dobra.

l Crucial para programação absoluta e ao usar métodos de Fundo de Matriz.

4. Abertura (DY)

l Controla a folga entre o punção e a matriz após a dobra.

l Valores positivos reduzem o tempo de manuseio.

5. Repetição (CY)

l Especifica o número de repetições para uma dobra.

l Melhora a consistência do processo com até 99 repetições.

6. Eixo X (X)

l Define a posição do retrovisor.

l Permite encadeamento incremental de dimensões.

7. Retração (DX)

l Indica a distância de retração do retrovisor.

l Garante manuseio preciso do material.

8. Eixo Auxiliar (R/Z/Aux)

l Parâmetros para eixos adicionais, permitindo operações complexas.

9. Código (CX)

l Define o tempo de ativação para os próximos parâmetros de dobra.

l Oferece flexibilidade nas opções de mudança de etapa.

Parâmetros de Dobra – Segunda Página

O Product Programming DELEM DA-52S oferece refinamento adicional na segunda página dos parâmetros de dobra, permitindo ajustes detalhados essenciais:

l Força (P): Calculado automaticamente com base no material, espessura, comprimento de dobra e abertura V da matriz para garantir a força de prensagem ideal.

l Velocidade (V): Funciona a partir de um valor padrão para manter a qualidade do produto com velocidade de prensagem ajustável.

l Tempo de Permanência (T): Controla o tempo de retenção do punção no ponto de dobra para resultados consistentes.

l Descompressão (DC): Libera a pressão após a dobra para proteger tanto o material quanto a máquina.

l Velocidade de Descompressão (BS): Ajustável para especificar a velocidade do curso de descompressão, melhorando o manuseio do material.

l Tempo de Atraso (TX): Atraso programável de 0-30 segundos para temporização precisa da sequência, reduzindo os tempos de ciclo.

l Paralelismo (Y2): Ajusta o paralelismo do cilindro, garantindo precisão e consistência nas saídas.

Esses ajustes detalhados na programação do produto DELEM DA-52S simplificam as operações, aumentando a eficiência e garantindo resultados de alta qualidade.

Parâmetros de Dobra – Terceira Página

Esta página é projetada para tarefas especializadas com 'valores reais' de tamanho grande, tornando-a ideal para operadores que trabalham à distância. Os valores-chave são facilmente visíveis, permitindo monitoramento e controle eficientes de operações complexas.

Os usuários podem alternar rapidamente para esta visualização de configurações avançadas ou retornar à primeira página pressionando o botão 'mudar visualização', garantindo navegação perfeita.

Visualização de Todas as Dobras

O sistema de Programação de Produto DELEM DA-52S otimiza a eficiência ao oferecer uma visão abrangente de todas as dobras programadas. Usando o botão 'mudar visualização' na página de propriedades gerais, os operadores podem acessar todas as dobras em uma única visualização, garantindo consistência e identificando possíveis problemas antecipadamente.

Esta funcionalidade permite o início direto do controle e a navegação rápida de volta para a página de propriedades, otimizando operações e aumentando a produtividade.

Programação de Bumping

O DELEM DA-52S O sistema de Programação de Produtos aumenta significativamente a eficiência, especialmente ao lidar com projetos intrincados que exigem bumping. Isso é alcançado por meio de capacidades de programação de bumping especializadas que garantem precisão e versatilidade nas operações da prensa dobrável.

Para tarefas envolvendo curvas de grande raio, o DELEM DA-52S permite uma programação numérica simples. Os operadores têm a opção de selecionar o método de dobra apropriado:

l 0 = Airbend

l 1 = Bottoming

l 2 = Bumping

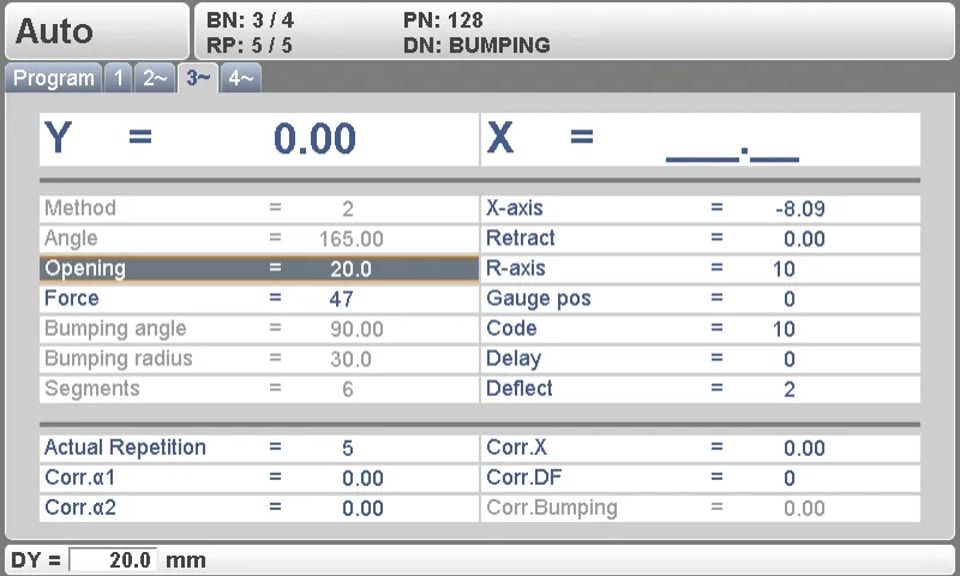

Ao selecionar o método de dobra 'Bumping', o operador pode programar os seguintes parâmetros:

l Raio de bumping necessário.

l Ângulo total de bumping.

l Número de segmentos no raio.

O controlador calculará:

l O número de dobras necessárias

l Os ângulos das dobras separadas

l As posições do backgauge das dobras separadas

A primeira dobra tem uma posição absoluta do backgauge; as outras dobras serão tratadas como dobras encadeadas com posições relativas do backgauge.

Conclusão

Em conclusão, dominar o DELEM DA-52S A Programação de Produto pode melhorar significativamente a eficiência das suas operações. Ao compreender o processo de seleção de programas, as capacidades de edição e os parâmetros detalhados de programação de dobra, você pode otimizar a produção e reduzir os tempos de preparação. O uso eficiente do DA-52S facilita fluxos de trabalho mais suaves e o desempenho ideal da máquina, garantindo que seus processos de fabricação permaneçam competitivos e eficazes.

Para aqueles que desejam maximizar o uso do DELEM DA-52S, recomendamos aprofundar-se nas diretrizes específicas de programação e aproveitar todos os recursos disponíveis. Se você tiver mais perguntas ou precisar de orientação mais personalizada, não hesite em entrar em contato com nossa equipe especializada JUGAO CNC MACHINE . Além disso, explore nossa extensa biblioteca de documentação para obter mais insights e dicas relacionadas às suas necessidades de maquinário.
