As matrizes de prensa dobradeira eletro-hidráulica são ferramentas especializadas montadas em máquinas de prensa dobradeira para conformar chapas metálicas por meio de operações de conformação. Compostas por múltiplos componentes que variam de acordo com o tipo de matriz, essas ferramentas aplicam pressão para alterar o estado físico do material, transformando peças planas em produtos com geometrias e dimensões precisas.

Durante a instalação, certifique-se de verificar cuidadosamente a condição do equipamento para garantir a segurança durante a comissionamento. Seguindo a orientação profissional do fabricante da matriz da prensa dobradeira, você pode garantir uso seguro e resultados de processamento.

Os procedimentos a seguir descrevem as etapas principais para instalação e ajuste adequados.

1. Preparação da Máquina

Antes de instalar a matriz, familiarize-se com os parâmetros operacionais da máquina. Ligue o sistema e realize uma inspeção completa para remover quaisquer resíduos, como cavacos metálicos ou poeira de operações anteriores. Esta verificação preliminar ajuda a evitar problemas operacionais e garante um ambiente de trabalho limpo.

2. Ajuste do Curso do Cursor

Comece verificando a proporcionalidade correta entre a espessura da matriz e os módulos de matriz superior e inferior. O curso do cursor deve ser calibrado no ponto de transição da curva de curso. Ajuste incorreto nesta fase pode levar a mau funcionamento da matriz - um erro comum, porém evitável.

3. Configuração do Módulo de Curso

Uma vez que o curso do cursor esteja devidamente configurado, prossiga para ajustar o limite superior do módulo. Defina o interruptor do módulo com precisão quando o módulo estiver no topo do seu curso. Isso permite que o fluxo hidráulico seja iniciado a partir da posição de parada correta, melhorando a eficiência operacional. Além disso, implemente configurações de desaceleração conforme o módulo se aproxima do ponto morto inferior para minimizar o impacto e proteger tanto a máquina quanto a matriz.

4. Ajuste da Folga da Matriz

Meça e ajuste a folga entre as matrizes superior e inferior de acordo com a espessura e o tipo de material sendo dobrado. A folga ideal é determinada com base nos requisitos específicos de dobra e deve ser mantida consistentemente para garantir precisão de conformação e longevidade da ferramenta.

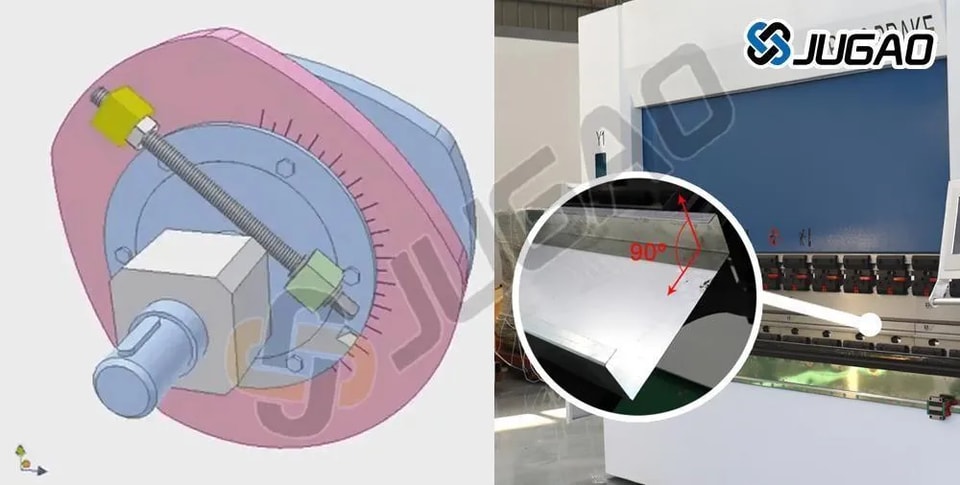

5. Calibração do Ângulo de Dobra

O ângulo de curvatura da matriz deve estar alinhado com as especificações do produto. Por exemplo, ao formar uma curvatura de 90°, o ângulo central deve ser ligeiramente maior que os ângulos nas laterais. Se a curvatura estiver muito apertada, ajuste finamente os parafusos de ajuste da máquina para obter o ângulo desejado. Uma vez definido, evite alterações adicionais, a menos que haja uma mudança nos requisitos do produto. Durante a operação, use um manômetro para monitorar e regular a pressão de curvatura para evitar defeitos, como trincas nas bordas ou deformação.
