Na fabricação e processamento de metal, dominar os componentes principais de uma máquina de cisalhamento é essencial para o pessoal de produção e manutenção mecânica. Este artigo explica sistematicamente a estrutura, função e importância de cada parte chave da máquina de cisalhamento, ajudando os usuários a compreender plenamente o princípio de funcionamento do equipamento e otimizar sua eficiência de trabalho e vida útil.

Componentes Principais de uma Máquina de Cisalhamento

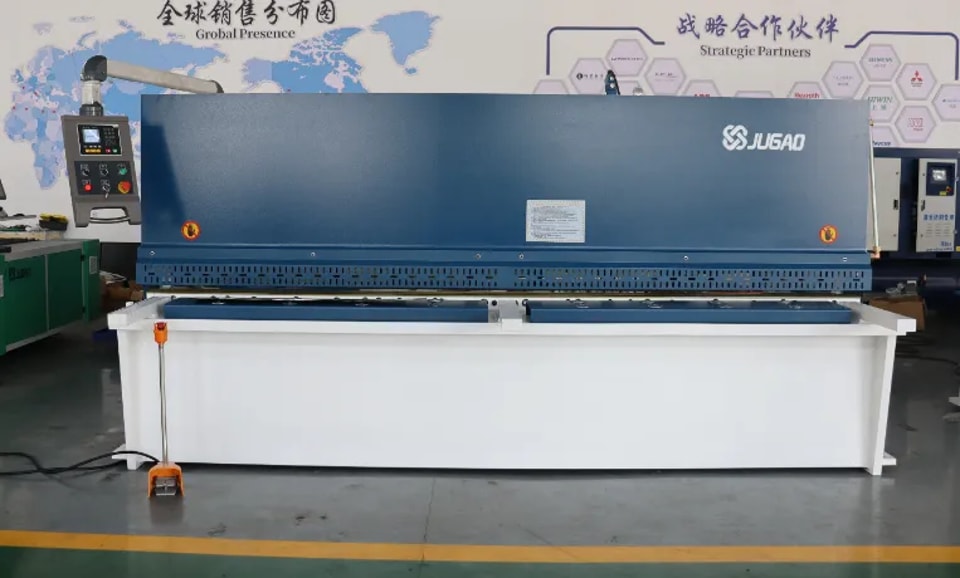

1. Estrutura

A estrutura serve como a principal estrutura de suporte da máquina de cisalhamento, com todos os mecanismos de transmissão e execução instalados nela. Adota uma estrutura integrada de aço soldado, apresentando alta rigidez estrutural e excelente resistência à deformação, garantindo operação estável sob alta força de cisalhamento.

2. Suporte da Ferramenta

O suporte da ferramenta é usado para fixar a lâmina superior e conectar-se ao cilindro hidráulico, completando o movimento linear de subida e descida para transmitir a força de cisalhamento e realizar a ação de corte. Enquanto isso, o mecanismo do batente traseiro é montado no suporte da ferramenta para realizar o posicionamento do tamanho da chapa a ser cortada.

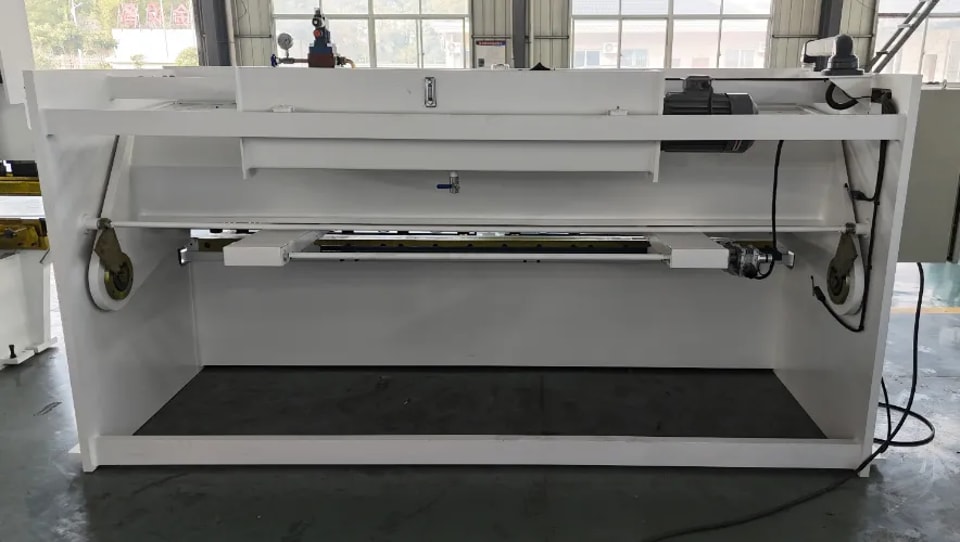

3. Mecanismo do Batente Traseiro

Este mecanismo é fixado no suporte da ferramenta, composto principalmente por um motor de ajuste, dispositivo de ajuste fino, conjunto de elevação do batente, medidor de exibição digital, parafuso de acionamento e haste guia.
Acionado pelo botão de controle elétrico, o motor faz o parafuso girar, empurrando o batente traseiro para frente e para trás, para localizar com precisão o comprimento da chapa e completar o corte de tamanho fixo.

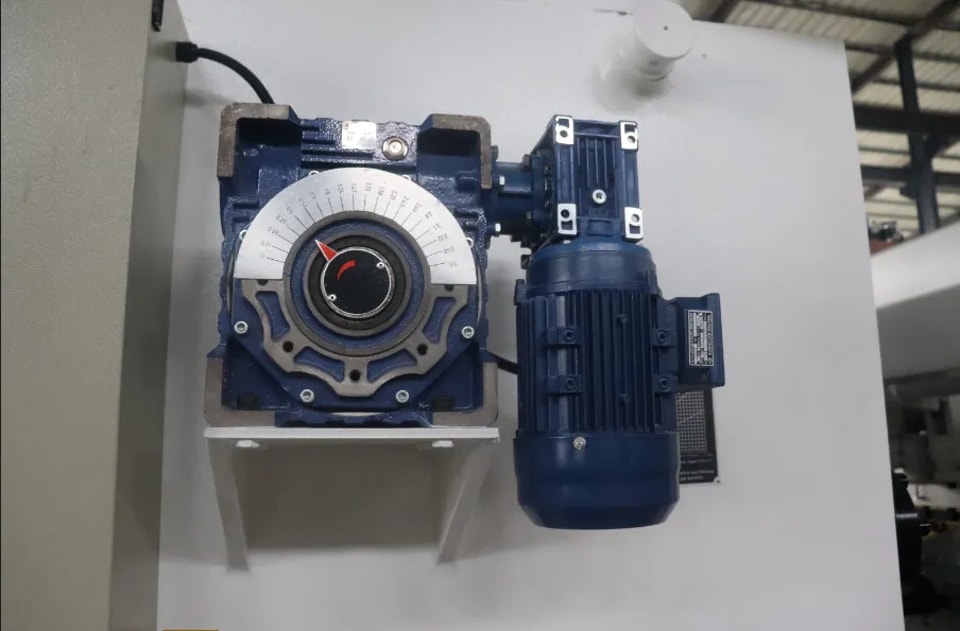

4. Ajustador de Folga da Lâmina

Este dispositivo é usado para ajustar a folga entre as lâminas superior e inferior de acordo com o tipo de material e a espessura da peça, a fim de obter o efeito ideal de cisalhamento.
Uma folga razoável pode prolongar a vida útil da lâmina e garantir a qualidade do corte. O princípio padrão de ajuste é definir a folga em cerca de 10% da espessura da chapa.

5. Dispositivo de Suporte Frontal

O dispositivo de suporte frontal é instalado na bancada para suportar a chapa metálica, o que reduz efetivamente a intensidade do trabalho dos operadores e facilita o carregamento conveniente. A bancada também está equipada com um dispositivo de posicionamento lateral para manter ambos os lados da chapa cortada perpendiculares.

6. Grampo de Material & Proteção de Segurança

A braçadeira do material (pé calcador) é usada para comprimir a chapa durante o corte para evitar movimento ou salto, garantindo a precisão do corte.
O protetor de segurança fixo está instalado na parte inferior frontal do equipamento, podendo impedir que os operadores toquem acidentalmente na lâmina ou no pé calcador e evitar lesões pessoais.

7. Sistema de Controle Elétrico

O sistema elétrico fornece energia de controle para toda a máquina, principalmente para iniciar o motor da bomba de óleo para acionar o sistema hidráulico. Ele controla a válvula solenóide conforme as instruções de operação, aciona o suporte da ferramenta para levantar e realiza o movimento do batente traseiro, ajuste da folga da lâmina e controle do ângulo de corte.

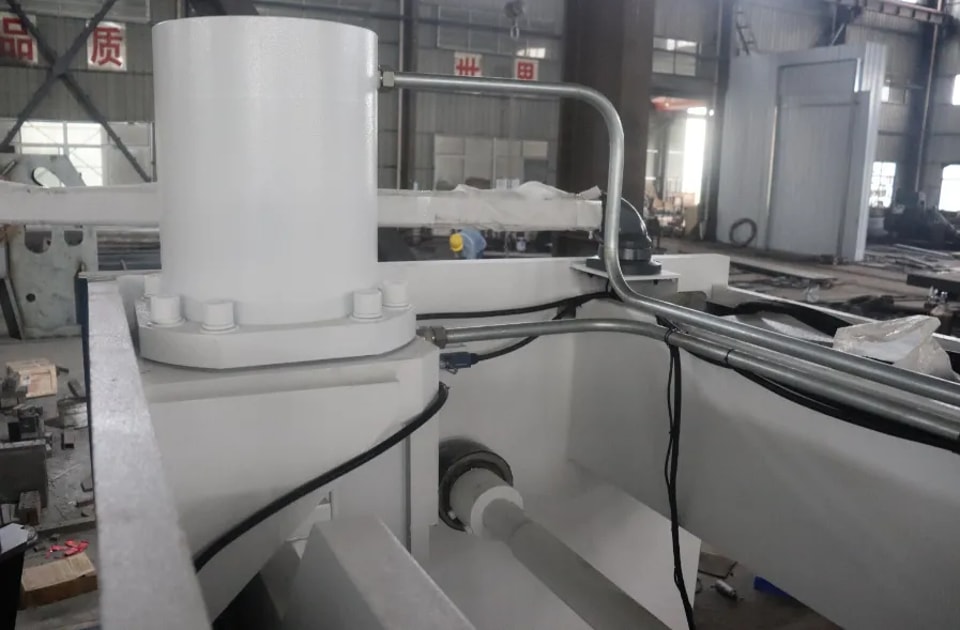

8. Sistema de Acionamento Hidráulico

O sistema hidráulico é composto pela bomba de óleo principal, grupo de válvulas hidráulicas, cilindro hidráulico, cilindro do pé calcador e tubulação de óleo.
A bomba de óleo fornece pressão estável para o corte; o grupo de válvulas controla a pressão do óleo e a direção do fluxo; o cilindro hidráulico aciona o suporte da ferramenta para cortar; o cilindro do pé calcador comprime a peça para garantir a precisão do processamento.

Diretrizes de Manutenção para Componentes da Guilhotina

Manutenção Diária

É necessária limpeza regular para remover cavacos de metal, poeira e óleo para manter todas as peças em boas condições de funcionamento. Realize inspeções periódicas nas lâminas, circuitos hidráulicos e componentes elétricos, detectando falhas potenciais antecipadamente e reduzindo o tempo de inatividade do equipamento.

Solução de Problemas Comuns

Corte irregular é o problema mais comum, geralmente causado por desalinhamento da lâmina ou posicionamento inadequado do batente traseiro. Ajuste a paralelidade da lâmina e os parâmetros do batente traseiro a tempo para restaurar a qualidade normal do corte.

Perguntas Frequentes

Quais são os componentes principais de uma guilhotina?

Os componentes principais incluem estrutura, suporte da ferramenta, batente traseiro, ajustador de folga da lâmina, dispositivo de fixação, sistema elétrico e sistema hidráulico.

Como manter as lâminas da guilhotina?

Verifique regularmente o desgaste da lâmina, afie ou substitua as lâminas a tempo; mantenha a lâmina limpa e remova detritos metálicos; assegure instalação e alinhamento precisos.

Como resolver o problema de corte irregular?

Primeiro verifique a instalação e o alinhamento da lâmina, depois verifique o posicionamento do batente traseiro e a folga da lâmina, e reajuste os parâmetros relevantes para eliminar a falha.

Conclusão

Compreender a composição e função dos componentes da guilhotina é a base para o uso eficiente e manutenção científica. Focar na manutenção de estruturas-chave como lâminas, estrutura, sistemas hidráulico e elétrico pode melhorar significativamente a estabilidade do equipamento e a eficiência da produção. Para mais suporte operacional e de manutenção, você pode consultar pessoal técnico profissional.
