Se você está buscando dominar os principais recursos do sistema operacional DELEM DA-53T, este guia o conduzirá por todas as suas funcionalidades essenciais. Este sistema de controle avançado é projetado para aumentar a precisão e a eficiência dos processos de metalurgia, e independentemente de você ser um veterano na área ou um recém-chegado, compreender suas capacidades é fundamental para otimizar seu fluxo de trabalho de produção. Vamos explorar o que torna este sistema de controle uma escolha de ponta para operações modernas de prensas de dobra.

Interface de Usuário e Navegação Intuitivas

Tela de Toque de Alta Definição

O sistema operacional DELEM DA-53T está equipado com um display touchscreen de alta qualidade que simplifica a navegação e eleva a interação operador-máquina. Sua interface é projetada para máxima clareza, permitindo que os operadores gerenciem e executem todas as tarefas com facilidade. A exibição real do seu painel de controle pode variar ligeiramente do modelo padrão.

Componentes Principais de Controle da Interface

1. Botões Integrados de Ligar/Desligar: Esses botões de operação principais são integrados de forma contínua à interface de tela sensível ao toque para acesso com um toque.

2. Portas de Conexão USB: Uma porta USB está posicionada no lado direito do painel de controle, suportando conexões a dispositivos externos como pen drives USB, teclados externos e mouses para funcionalidade estendida.

Modos Diversos de Operação e Programação

A tela principal do painel de controle DELEM DA-53T muda dinamicamente com base no botão de navegação ativo, com a exibição padrão mostrando a função Produtos quando o sistema é inicializado. Os usuários podem alternar entre diferentes modos funcionais com um simples toque nos ícones ou botões correspondentes.

A tela principal é estruturada em quatro painéis principais, cada um com um propósito dedicado:

1. Painel de Título: Exibido permanentemente na parte superior da tela, mostra o logotipo da marca, informações do produto carregado, uma linha de serviço opcional e indicadores de status da máquina em tempo real.

2. Painel de Informações: Exibe todas as funções e visualizações associadas ao modo atualmente selecionado, servindo como o centro principal para informações operacionais.

3.

3. Painel de Comandos: Uma subseção do Painel de Informações, abrigando todos os botões de controle e opções relevantes para o conteúdo mostrado no Painel de Informações.

4. Painel de Navegação: Uma seção persistente na tela com botões grandes baseados em ícones para todos os principais modos funcionais, permitindo alternância com um clique entre diferentes módulos operacionais.

Modos Principais de Navegação

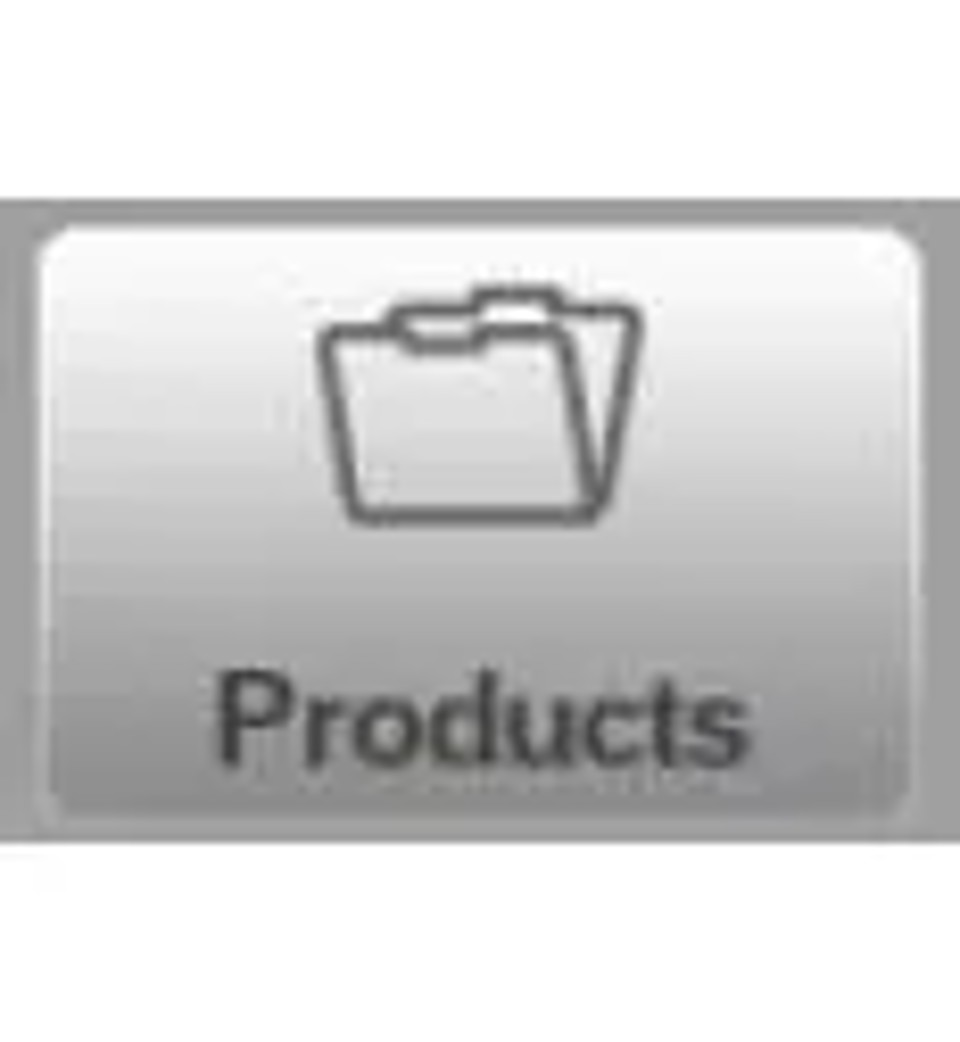

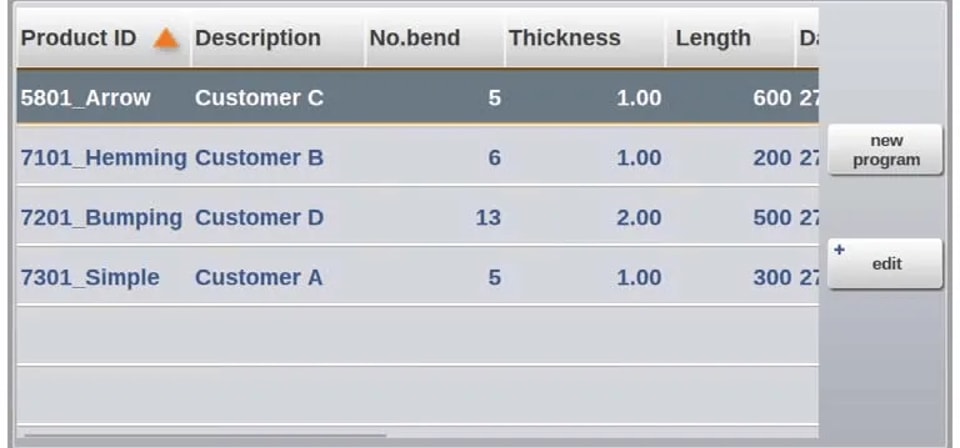

• Modo Biblioteca de Produtos: Criar novos programas e selecionar programas pré-salvos da biblioteca de produtos integrada.

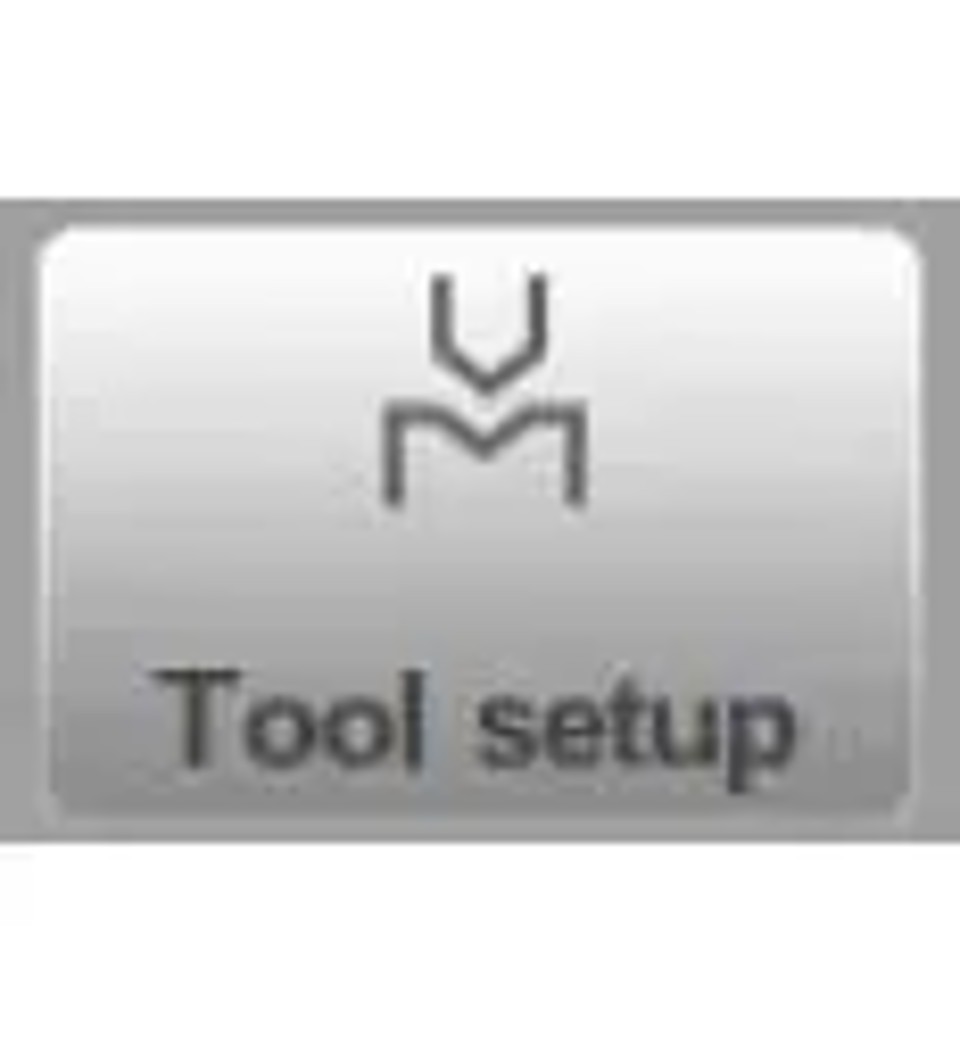

• Modo Configuração de Ferramentas: Configurar parâmetros da máquina e modificar configurações existentes de configuração de ferramentas.

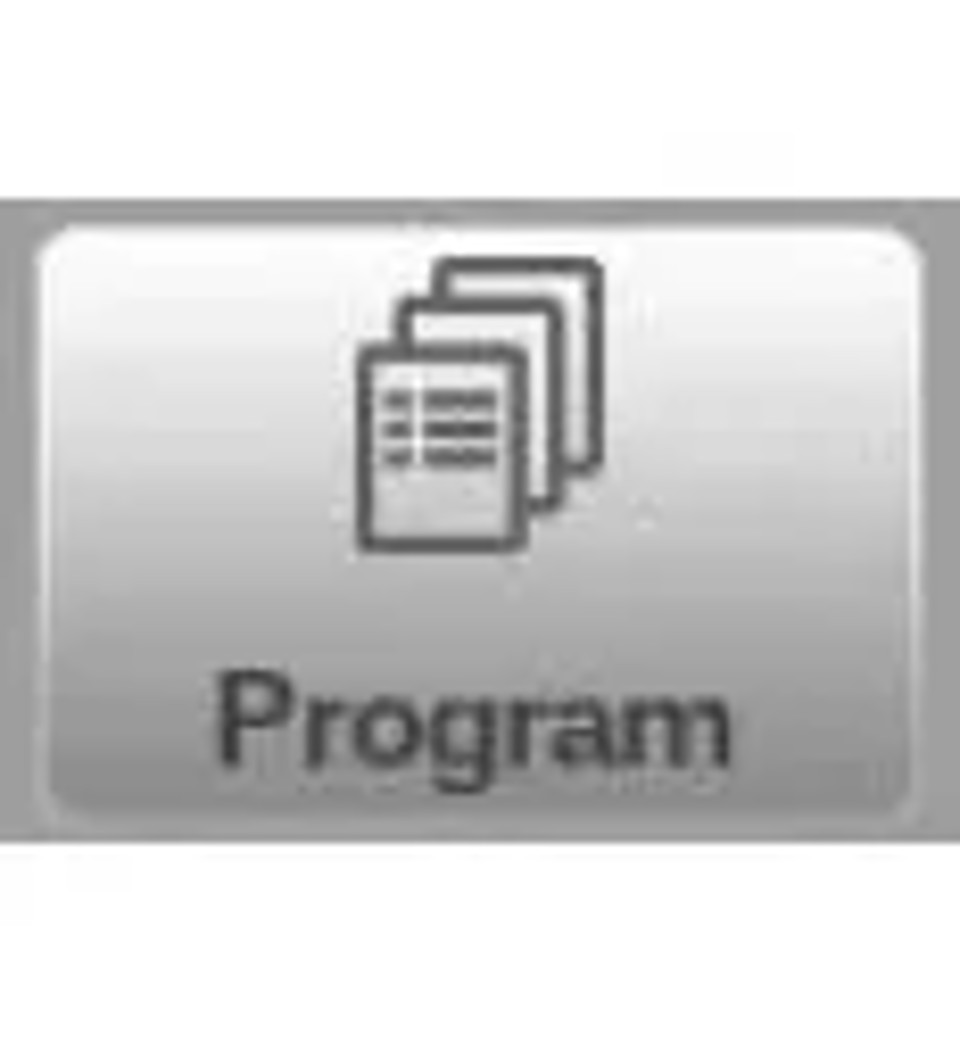

• Modo Programação CNC: Criar numericamente novos programas CNC ou editar os existentes com ajustes numéricos precisos.

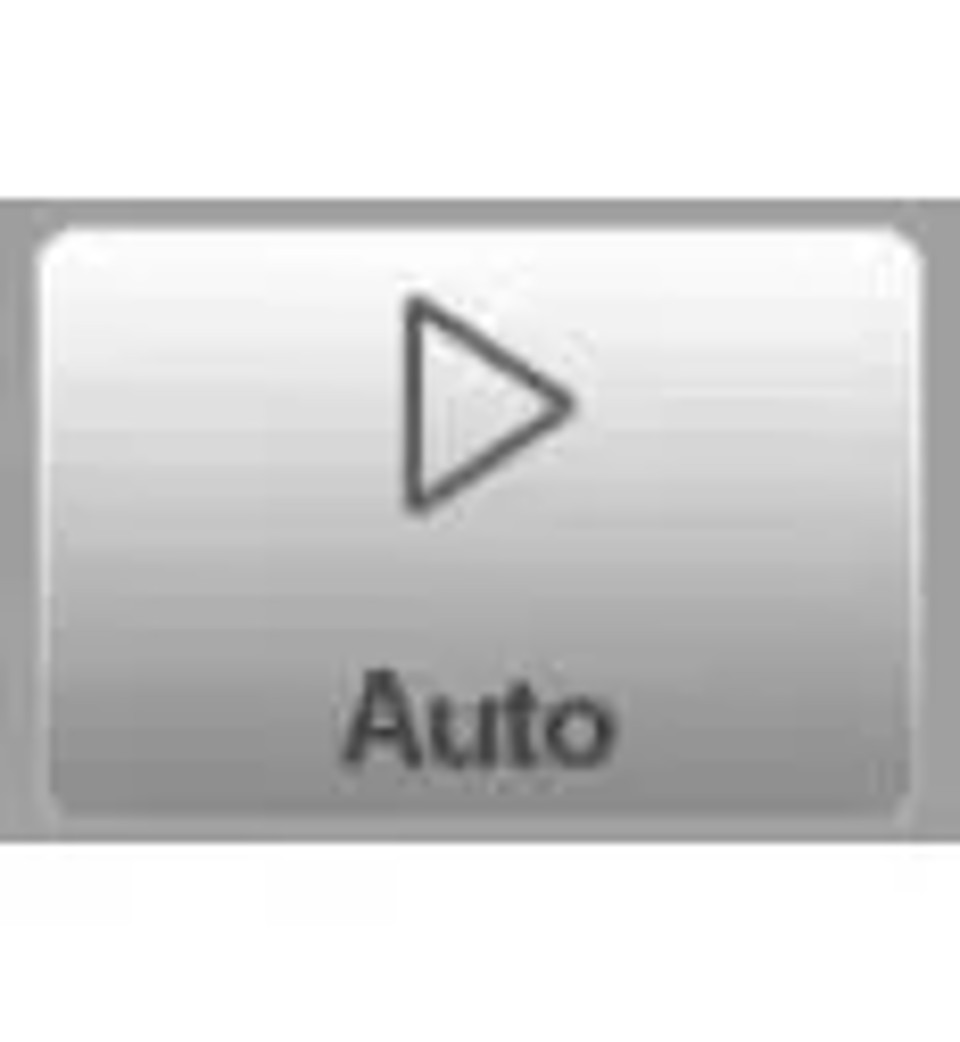

• Modo Produção: Iniciar o processo de produção para o programa pré-selecionado e monitorar o status de produção em tempo real.

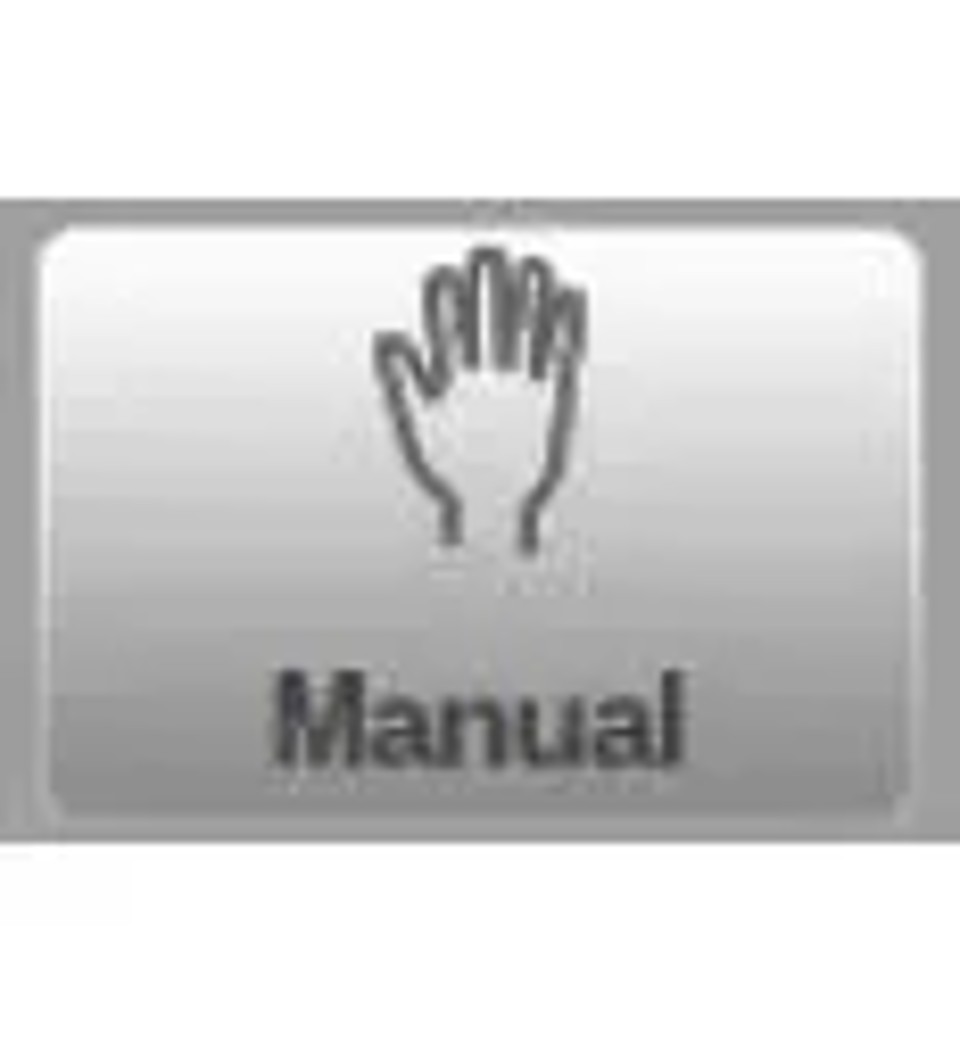

• Modo Dobra Única: Programar todos os parâmetros para uma dobra independente única, sem vinculação a um programa de produção completo.

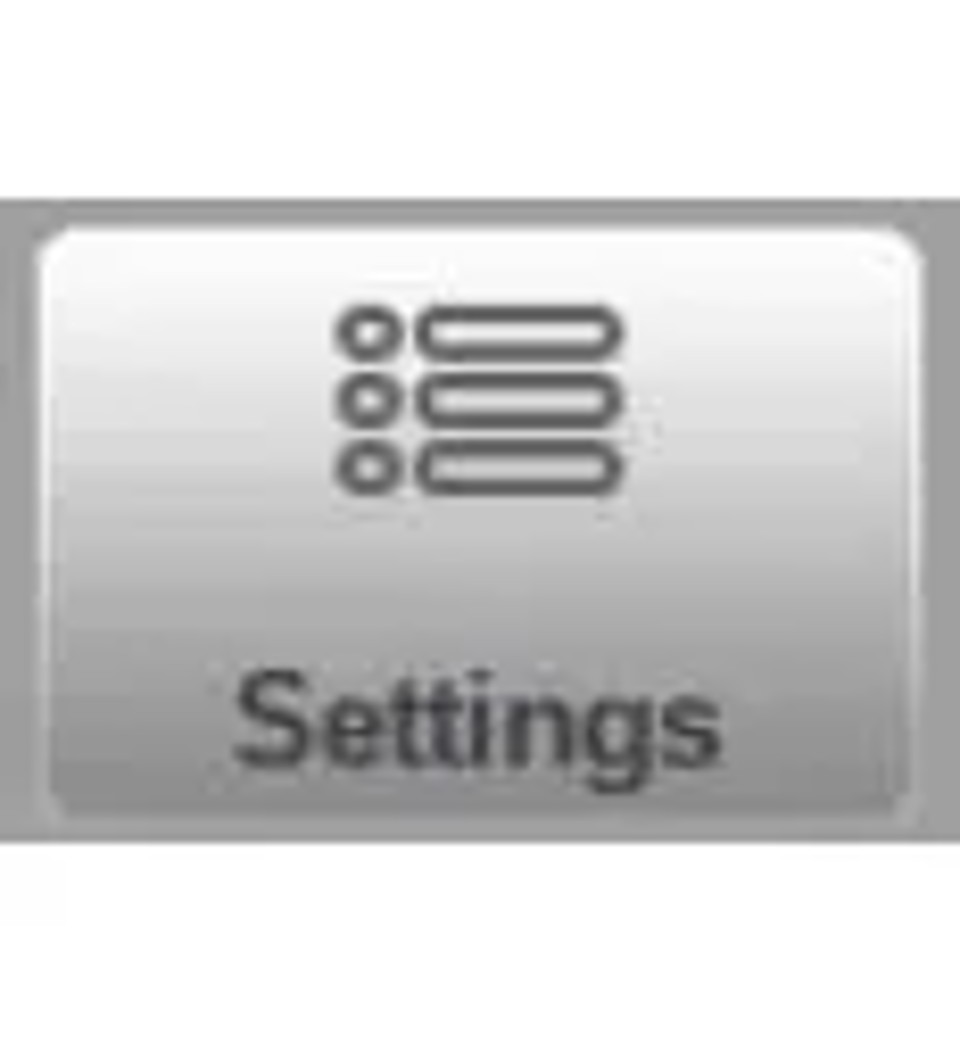

• Modo Configurações de Programação do Usuário: Personalizar preferências do usuário para criação de novos programas, e inserir e armazenar propriedades do material na biblioteca de materiais dedicada.

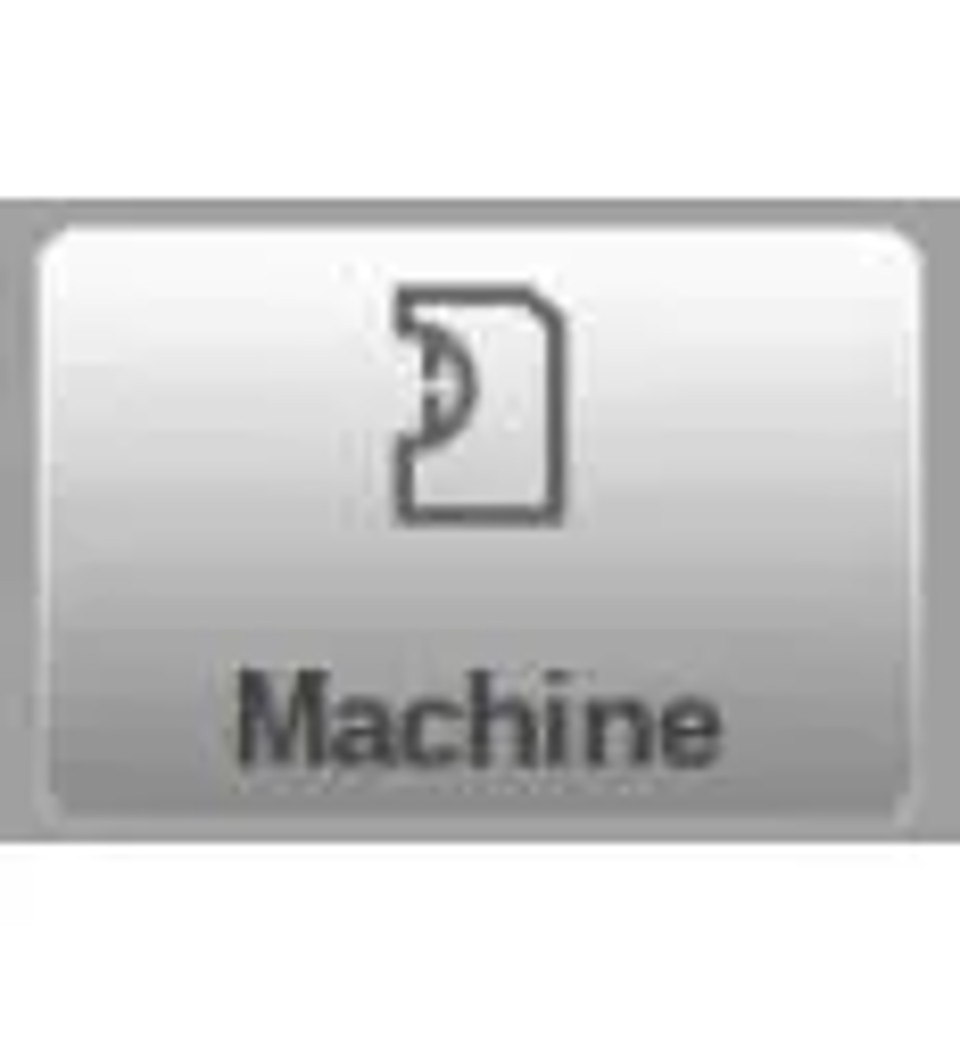

• Modo Configurações do Sistema da Máquina: Ajustar preferências do usuário relacionadas à máquina, gerenciar a biblioteca de ferramentas e o editor de ferramentas, realizar backup/restauração de dados e verificar informações de versão do software, entre outras operações de nível do sistema.

Guia Passo a Passo para Iniciantes

Criar um programa de dobra preciso com o sistema operacional DELEM DA-53T é um processo simplificado, seguindo estes passos simples:

1. Criar um Novo Programa: Navegue até o Modo Biblioteca de Produtos e selecione a opção 'Novo Programa' para iniciar a criação do programa.

2. Definir Atributos Básicos do Programa: Insira os detalhes essenciais do novo programa e confirme a entrada pressionando o botão 'Aceitar'.

3. Configuração Completa da Ferramenta: O sistema redireciona automaticamente para o Modo de Configuração da Ferramenta; selecione ou modifique as configurações de ferramenta conforme necessário, depois prossiga para o menu Programa.

4. Configurar Parâmetros de Dobra: No menu Programa, defina os parâmetros específicos para a dobra inicial e use a função 'Adicionar Dobra' para adicionar dobras adicionais com parâmetros personalizados conforme necessário.

5. Iniciar Produção: Toque no botão do modo 'Automático' e pressione 'Iniciar' para começar a produção em massa do produto programado.

Este processo passo a passo suporta ajuste de parâmetros independente para cada dobra individual, garantindo alta eficiência e precisão no processo de produção.

Métodos Eficientes de Modificação de Programas

O menu de Programa versátil do DELEM DA-53T fornece acesso completo às funções de programação numérica e aos valores dos parâmetros do produto atualmente carregado. Através deste menu, os utilizadores podem modificar programas existentes de forma rápida e eficiente, selecionar etapas de curvatura individuais para ajuste independente, e monitorizar e rever valores programados em tempo real à medida que as necessidades de produção mudam. O sistema calcula dinamicamente a posição de cada eixo com base na configuração específica da máquina, garantindo um desempenho operacional preciso e confiável em todos os momentos.

Modos de Produção Automático e Manual

Modo Automático

Programas de produto completos podem ser executados no modo Automático, que executa todo o processo de dobra passo a passo automaticamente. O submodo Passo está disponível no modo Automático, permitindo que os operadores iniciem cada dobra individual manualmente para uma produção mais controlada.

Modo Manual

O modo Manual é um modo de produção totalmente independente que permite programar e executar uma única dobra por vez. É usado principalmente para testar o desempenho e a precisão do sistema de dobra antes da produção em larga escala, ajudando os operadores a verificar os parâmetros de dobra e a funcionalidade do sistema.

Capacidades de Backup de Dados e Armazenamento Externo

O DELEM DA-53T suporta armazenamento externo de programas de produto e arquivos de configuração de ferramenta, que podem ser salvos em um pen drive USB através da porta USB integrada. Este recurso não apenas fornece uma solução de backup segura para dados críticos de produção, mas também permite troca de arquivos sem interrupções entre múltiplos sistemas de controle DELEM, facilitando a produção colaborativa e o compartilhamento de dados.

Auxílios Práticos de Programação

Funcionalidade Conveniente de Caixa de Lista

O sistema simplifica o gerenciamento de parâmetros com uma função intuitiva de caixa de listagem. Para parâmetros com um conjunto fixo de valores opcionais, os usuários só precisam tocar na linha de parâmetro correspondente para abrir a caixa de listagem, visualizar todas as opções disponíveis e selecionar o valor desejado com um único toque.

Para cancelar a seleção e fechar a caixa de listagem sem alterar o parâmetro atual, basta tocar em qualquer área fora da caixa de listagem, garantindo um ajuste de parâmetro suave e ininterrupto.

Função de Zoom de Parâmetro Preciso

A função de zoom de parâmetro é um recurso central do DELEM DA-53T, projetado para ajudar os operadores a focar em ajustes detalhados de parâmetros. Quando um parâmetro-chave (ex: força de dobra) é selecionado no modo Programa, a linha de parâmetro correspondente e as configurações relacionadas aumentam automaticamente na tela, permitindo um ajuste fino mais preciso de valores críticos.

Quando um parâmetro diferente é selecionado, o parâmetro anteriormente ampliado retorna ao seu tamanho padrão, e o novo parâmetro selecionado é ampliado, garantindo que os operadores sempre tenham uma visão clara do parâmetro que estão ajustando.

Navegação de Interface Flexível

Em muitos modos funcionais, a tela do programa é dividida em múltiplas seções com abas para exibição organizada de diferentes módulos funcionais. As abas podem ser alternadas com um simples toque, e para abas que estão parcial ou totalmente ocultas, os usuários podem arrastar a linha de abas horizontalmente para trazer a aba desejada para a visualização e selecioná-la, garantindo acesso fácil a todas as seções funcionais.

Entrada e Edição de Texto Fácil

Um cursor móvel está disponível para todos os campos de entrada, permitindo que os usuários insiram valores ou texto específicos em qualquer posição dentro de uma entrada existente. Basta tocar na posição desejada no campo de entrada para exibir o cursor, e o conteúdo será inserido exatamente nesse local, permitindo edição precisa de texto e valores.

Entrada Alfanumérica vs. Caracteres Especiais

O DELEM DA-53T possui um teclado virtual completo na tela que suporta entrada alfanumérica e de caracteres especiais, com reconhecimento inteligente de campos de entrada: campos de entrada numéricos filtram automaticamente caracteres não numéricos para evitar entrada incorreta, enquanto acesso completo ao teclado está disponível para campos de entrada alfanuméricos.

Entrada de Caracteres Especiais

Caracteres especiais como ?, % e - podem ser facilmente acessados através de um botão dedicado de caracteres especiais localizado no canto inferior esquerdo do teclado na tela, melhorando ainda mais a facilidade de uso do sistema.

Suporte a Conjunto de Caracteres Estendido

Para caracteres acentuados (por exemplo, á, à, â), os usuários só precisam pressionar e segurar a letra base correspondente no teclado virtual para exibir as opções de caracteres estendidos, garantindo que o sistema atenda aos diversos requisitos de entrada de texto de diferentes regiões e usuários.

Centro de Mensagens Inteligente

O DELEM DA-53T está equipado com um sistema intuitivo de gerenciamento de mensagens que centraliza todas as notificações e alertas do PLC, sistemas de segurança e sequenciador, simplificando a comunicação operacional e o gerenciamento de alertas.

Exibição e Gerenciamento de Mensagens

As mensagens enviadas ao Centro de Mensagens são indicadas por um ícone dedicado no painel de título superior, ao lado de símbolos como o bloqueio de chave. Os usuários podem tocar neste ícone para ocultar temporariamente as mensagens para programação ininterrupta e tocá-lo novamente para restaurar a exibição de mensagens a qualquer momento.

Notificações de Novas Mensagens em Tempo Real

Quando novas mensagens ou alertas são recebidos em segundo plano, um indicador visual aparece no ícone do Centro de Mensagens, garantindo que os operadores sejam prontamente notificados sobre quaisquer atualizações do sistema, avisos ou prompts operacionais.

Função de Bloqueio de Teclas Segura

O DELEM DA-53T inclui uma função robusta de bloqueio de chave para proteger programas críticos de produtos e configurações da máquina, prevenindo acesso e modificações não autorizados.

Bloqueio de Controle em Dois Níveis

1. Bloqueio de Programa (Cinza): Restringe o sistema apenas à seleção de produtos e execução do modo Automático, bloqueando completamente qualquer modificação em programas existentes.

2. Bloqueio de Máquina (Vermelho): Bloqueia totalmente todo o sistema de controle da máquina, impedindo todo uso operacional e de programação do painel de controle.

Ativação e Desativação do Bloqueio

Para ativar um bloqueio, toque no símbolo de bloqueio de chave na tela e insira o código de acesso predefinido para habilitar o Bloqueio de Programa ou o Bloqueio de Máquina. As restrições de bloqueio ativo são indicadas por símbolos de cadeado ao lado dos parâmetros e funções relevantes. Para desbloquear o sistema, toque novamente no símbolo de bloqueio de chave e insira o código de acesso correto; os indicadores de bloqueio desaparecerão e toda a funcionalidade será restaurada.

Códigos de Acesso Personalizáveis

Os códigos de acesso para ambos os níveis de bloqueio podem ser personalizados e modificados pelo usuário conforme necessário. Instruções detalhadas para gerenciamento e modificação de código são fornecidas no Manual de Instalação do sistema, dando aos usuários controle total sobre as configurações de segurança do sistema.

Posicionamento Manual Preciso

O DELEM DA-53T oferece uma interface intuitiva para posicionamento preciso dos eixos nos modos manual e automático. Um controle deslizante de velocidade está localizado na parte inferior da tela, permitindo que os operadores ajustem a velocidade do movimento do eixo em tempo real; o eixo para de se mover imediatamente quando o controle deslizante é solto. Os botões de ajuste de precisão estão posicionados em ambas as extremidades do controle deslizante para afinar a posição do eixo, e um sinal sonoro fornece feedback em tempo real durante o movimento do eixo, aumentando a consciência situacional do operador e garantindo um posicionamento preciso.

Compatibilidade de Software Versátil

O sistema operacional DELEM DA-53T é projetado para compatibilidade perfeita com uma ampla gama de soluções de software de terceiros, oferecendo maior flexibilidade e capacidade de expansão de controle. Essa compatibilidade entre softwares maximiza a eficiência operacional do sistema e suporta integração personalizada com sistemas de produção existentes.

A versão atual do software do sistema de controle é exibida na aba Informações do Sistema do Modo de Configuração do Sistema da Máquina, com um formato claro de número de versão (por exemplo, V 1.2.3) que segue estas convenções:

• V: Abreviação de 'Versão'

• Primeiro dígito (1): Número da versão principal, atualizado quando novos recursos principais são adicionados que podem alterar os fluxos de trabalho operacionais normais

• Segundo dígito (2): Número da versão secundária, atualizado quando novos recursos auxiliares ou melhorias são adicionados sem alterar os fluxos de trabalho operacionais existentes

• Terceiro dígito (3): Número da versão de atualização, usado para correções de bugs e pequenas correções na versão atual do software

Perguntas Frequentes (FAQ)

Como navegar na interface operacional do DELEM DA-53T de forma eficaz?

A interface do DELEM DA-53T é construída para operação intuitiva. O painel de navegação persistente na tela principal apresenta botões grandes baseados em ícones para alternar com um clique entre todos os modos principais. Familiarizar-se com os painéis de Título, Informações e Comando é fundamental, pois eles fornecem atualizações em tempo real do status da máquina e todas as opções essenciais de controle operacional.

Como manter o sistema operacional do DELEM DA-53T em condições ideais?

A manutenção regular é fundamental para um desempenho consistente. Verifique com frequência os indicadores da máquina em tempo real no Painel de Título e realize inspeções de rotina de acordo com as diretrizes de manutenção do sistema. Utilize plenamente as funções internas de backup/restauração de dados para proteger informações críticas de produção e mantenha o software do sistema atualizado para a versão mais recente. O Painel de Título exibirá indicações visuais claras quando o sistema exigir manutenção ou atenção, garantindo uma intervenção oportuna.

Conclusão

Em resumo, o sistema operacional DELEM DA-53T é projetado com uma abordagem centrada no usuário, ostentando uma interface intuitiva, funcionalidade de programação precisa avançada e configurações personalizáveis flexíveis que se adaptam a diversas necessidades de produção. Seus recursos destacados incluem uma tela principal bem estruturada, navegação perfeita com um clique e configurações totalmente ajustáveis tanto para a operação da máquina quanto para as preferências do usuário. Todos esses recursos permitem que os operadores gerenciem e executem tarefas de usinagem com máxima precisão e eficiência, otimizando fluxos de trabalho de produção e reduzindo erros operacionais.

Para desbloquear todo o potencial do sistema operacional DELEM DA-53T, é essencial familiarizar-se completamente com todos os seus recursos e entender como aproveitá-los para melhorar a eficiência e a produtividade da produção. Se tiver alguma dúvida ou precisar de assistência técnica adicional, entre em contato com nossa equipe de suporte a qualquer momento. Além disso, você pode acessar documentação técnica mais detalhada e recursos de aprendizagem em nosso site oficial para aprimorar sua proficiência e habilidades operacionais com o sistema DELEM DA-53T.
