Quando se trata de compreender o ESTUN E300, muitos usuários estão ansiosos para aprender como aproveitar ao máximo essa ferramenta poderosa. Se você está procurando insights detalhados e conselhos práticos sobre como utilizar o sistema de forma eficaz, você veio ao lugar certo. Neste artigo, explorarei como o ESTUN E300 pode ser um divisor de águas na otimização do seu fluxo de trabalho e no aumento da produtividade. Seja você novo nos produtos ESTUN ou buscando extrair o máximo da sua configuração existente, este guia fornecerá as principais estratégias e informações necessárias para utilizar o ESTUN E300 em todo o seu potencial máximo.

Introdução

A Visão Geral do ESTUN E300 destaca como este dispositivo avançado de controle numérico (CN) serve como uma solução dedicada para a máquina de flexão por torção. Aproveitando os anos de experiência da ESTUN, o E300 oferece uma solução abrangente e econômica, respaldada por sua tecnologia proprietária de controle de acionamento.

Para aproveitar totalmente o ESTUN E300, é essencial entender seus principais recursos e especificações. O dispositivo apresenta uma estrutura de produto integrada alimentada por um processador A8 de alto desempenho. Ele está equipado com uma tela de exibição matricial colorida vibrante de 5,6 polegadas, 640 × 480 pontos e 18 bits, que melhora a interação visual e a usabilidade. Além disso, o E300 inclui portas de E/S integradas, portas seriais e uma porta USB, oferecendo opções de conectividade versáteis.

Operar o E300 é intuitivo, graças aos botões acessíveis localizados em seu painel frontal. Além disso, o gabinete suspenso personalizado abriga o interruptor da bomba e o botão de parada de emergência, atendendo a necessidades específicas do usuário. Este elemento de design cuidadoso garante maior segurança e eficiência operacional.

Ao adotar os insights da Visão Geral do ESTUN E300, os usuários podem otimizar as capacidades do dispositivo para um desempenho e confiabilidade superiores em suas aplicações.

Características

Principais Características do ESTUN E300:

1. Suporte Multieixo: O dispositivo E300 pode gerenciar até quatro eixos: eixo X, eixo Y, eixo R e eixo C, proporcionando controle versátil para operações complexas de flexão.

2. Cálculos Automáticos: O sistema calcula eficientemente as posições dos blocos com base no ângulo de flexão, material, espessura e parâmetros do molde, agilizando os processos de configuração.

3. Controle de Alta Precisão: Com sistemas servo gerenciando o eixo X e o eixo R, você pode obter controle preciso sobre o calço traseiro, aumentando a precisão das dobras.

4. Controle Flexível do Eixo C: Escolha entre opções hidráulicas ou mecânicas para controlar o eixo C, dependendo de suas necessidades operacionais.

5. Programação Abrangente: Programe tanto em valor absoluto quanto em ângulo, permitindo flexibilidade na configuração da máquina.

6. Gestão de Parâmetros: Faça backup, restauração, importação e exportação de parâmetros facilmente para simplificar a comissionamento da máquina e garantir operação suave.

7. Edição Eficiente de Programas: Melhore a eficiência operacional editando programas em uma única página, minimizando tempo de inatividade e aumentando a produtividade.

8. Controle Avançado de Temporização: Programe o tempo de espera e o atraso de retração diretamente através do E300, substituindo relés de tempo tradicionais para melhor precisão.

9. Segurança e Eficiência: O dispositivo ajuda a evitar interferência ou colisão da matriz e permite ajuste das distâncias de abertura, garantindo operações seguras e eficientes.

10. Monitoramento em Tempo Real: Veja atualizações de status em tempo real de entradas, saídas, válvulas e possíveis falhas na página Monitor, garantindo manutenção proativa.

11. Ajustes Automáticos: Beneficie-se de ajustes automatizados como a posição zero para o eixo R e posições de pontos de fixação, facilitando transições de operação sem interrupções.

12. Manuseio Versátil de Materiais: Programe informações de material e matriz diretamente no sistema para operações de dobra personalizadas.

13. Modos de Operação: Escolha entre os modos Jog, Single e Continuous para diversas necessidades de trabalho, atendendo a uma ampla gama de necessidades de produção.

14. Configurações Personalizáveis: Configurações de idioma e unidade são ajustáveis para atender aos seus requisitos de interface preferenciais.

15. Alocação de Portas de E/S: Aloque livremente as portas de E/S, com o dispositivo detectando duplicatas para evitar erros.

16. Opções de Posicionamento: Utilize posicionamento bilateral e unilateral, incluindo uma função de limpeza de rebarba, para otimizar o uso da máquina.

17. Pontos de Referência: Ensine ou procure facilmente pontos de referência para agilizar os procedimentos de configuração.

18. Controle Manual: Os eixos controlados por servo podem ser movidos manualmente, proporcionando controle prático para ajustes.

19. Proteção de Dados: O armazenamento de memória em tempo real protege parâmetros, posições e programas contra interrupções de energia, mantendo continuidade e confiabilidade.

Ao compreender e aproveitar os recursos do ESTUN E300, você pode otimizar o desempenho da sua máquina e aumentar sua eficiência produtiva. Esteja lidando com tarefas de dobra complexas ou operações simples, a visão geral do ESTUN E300 fornece os insights necessários para aprimorar seus processos de fabricação.

Aparência

Painel de Controle

A figura a seguir mostra a aparência do dispositivo suspenso, que inclui muitos elementos

As descrições de cada elemento estão listadas abaixo.

1. Tela : 5,6 polegadas, matriz de pontos 640 × 480, tela de exibição colorida de 18 bits.

2. Teclas de Função : Teclas de função, que correspondem às opções na parte inferior de cada página.

3. Teclas Numéricas : Consiste em CLEAR , NUMBERS , POINT , ± e ENTER . Eles são frequentemente usados em programação e configurações.

4. Teclas de Setas : Pressionar esses botões pode mover o cursor.

5. Iniciar e Parar : Pressione START quando seu programa tiver sido concluído, e cada eixo pode executar o posicionamento. Pressione STOP para a máquina parar de funcionar

6. Interruptor de Modo : Gire este interruptor para alternar o modo de operação entre Single e Jog . NOTA : Para alternar o modo de operação para Continuous modo, gire o interruptor para Single modo, e defina o parâmetro Automatic para Habilitar no HMI.

7. Parada de Emergência : No caso de parada de emergência, use o PARADA DE EMERGÊNCIA controlador.

8. Chave de Bloqueio : Uma chave de bloqueio que pode ligar ou desligar o dispositivo.

9. Lâmpada Indicadora : Quando o dispositivo está ligado, a lâmpada indicadora pode acender.

10. Início da Bomba : Pressione este botão para ligar a bomba de óleo, indicando que a máquina está pronta.

11. Parada da Bomba : Pressione este botão para desligar a bomba de óleo, indicando que a máquina não pode funcionar. Além disso, este sinal pode ser cortado quando o PARADA DE EMERGÊNCIA botão foi pressionado.

Portas

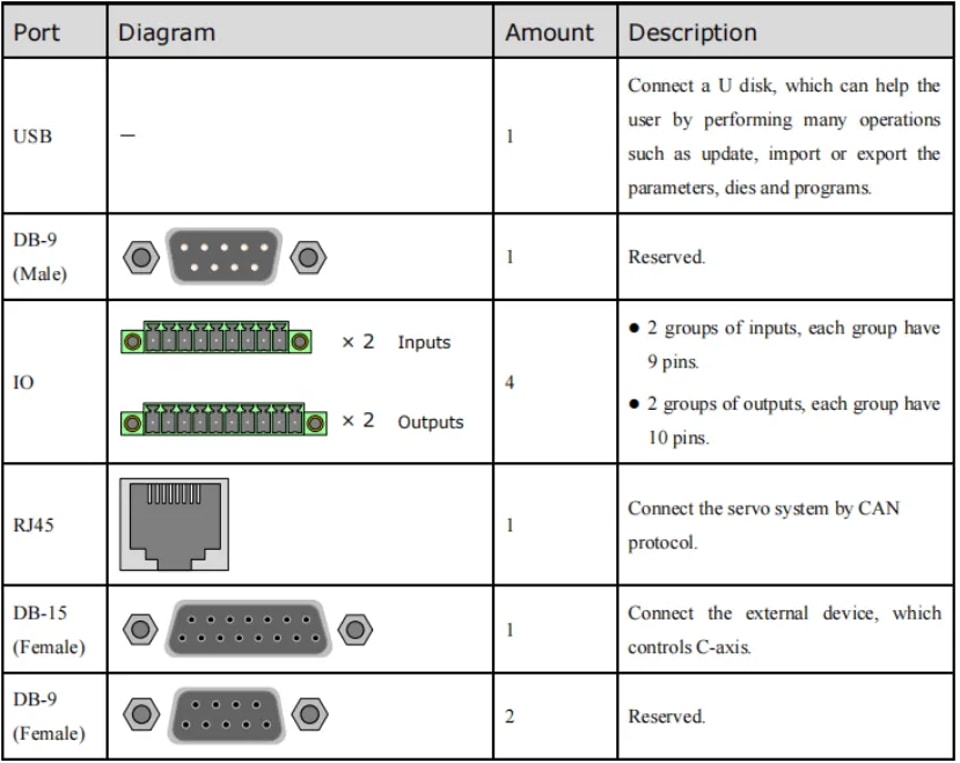

A visão geral do ESTUN E300 destaca os recursos de conectividade do dispositivo, incluindo seis tipos de portas para integração com dispositivos externos. Essas portas melhoram a funcionalidade do E300. A tabela abaixo na visão geral fornece descrições detalhadas de cada porta.

Ao entender e utilizar essas conexões, os usuários podem aproveitar totalmente as capacidades do ESTUN E300 e garantir operação perfeita com outros dispositivos.

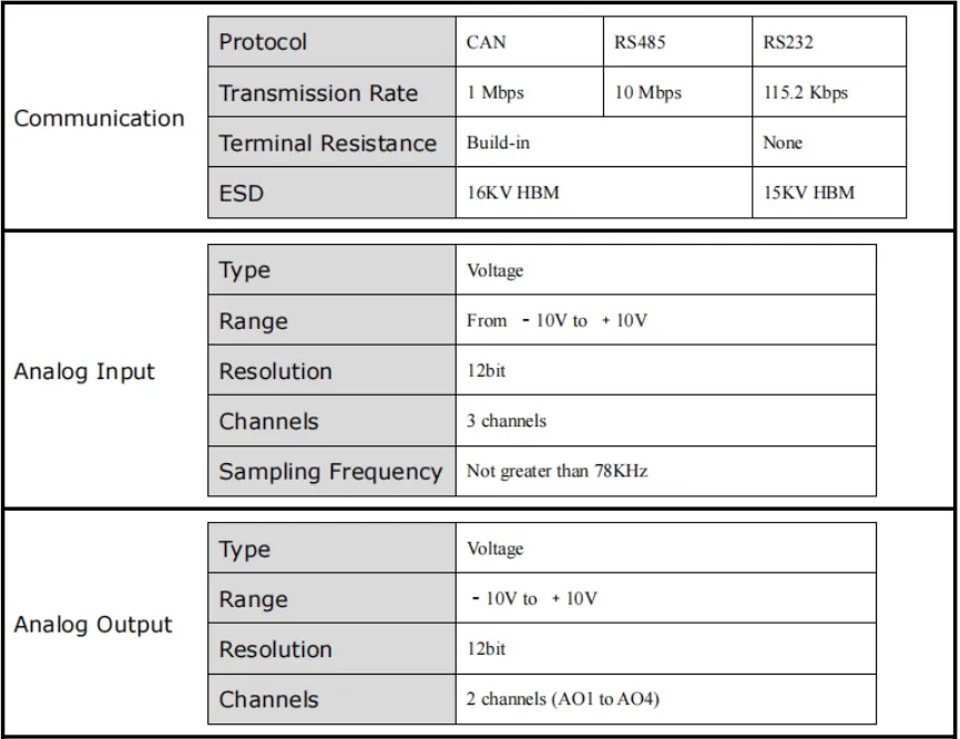

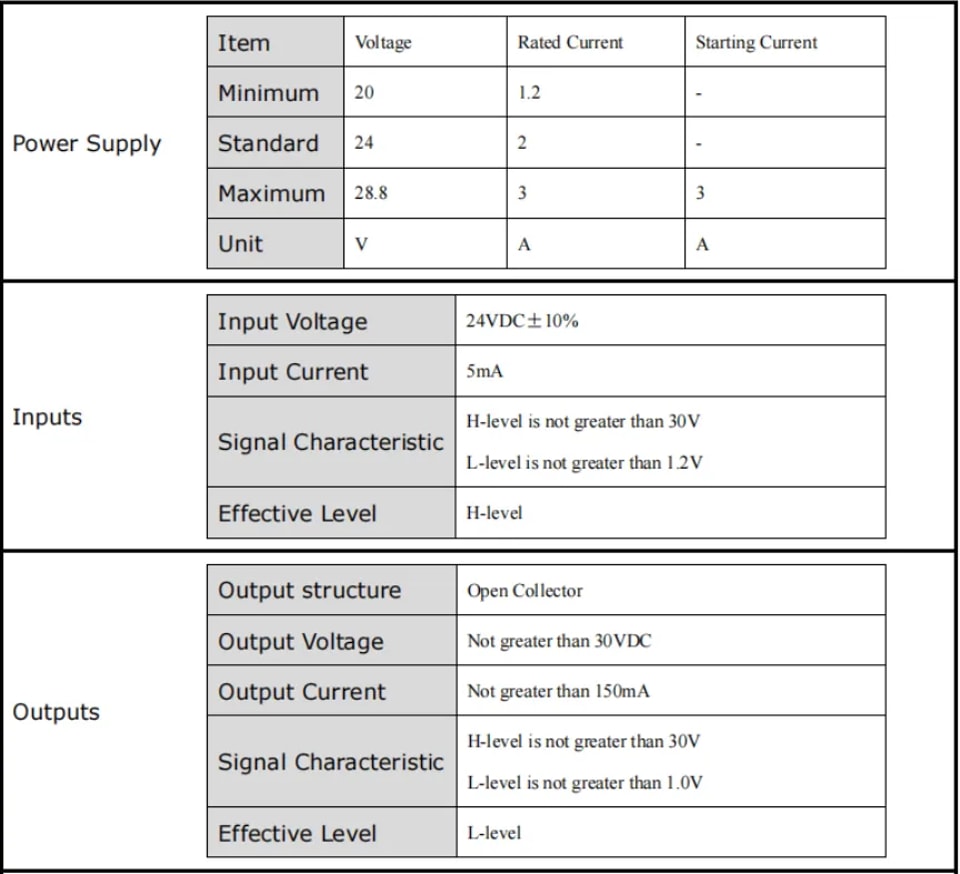

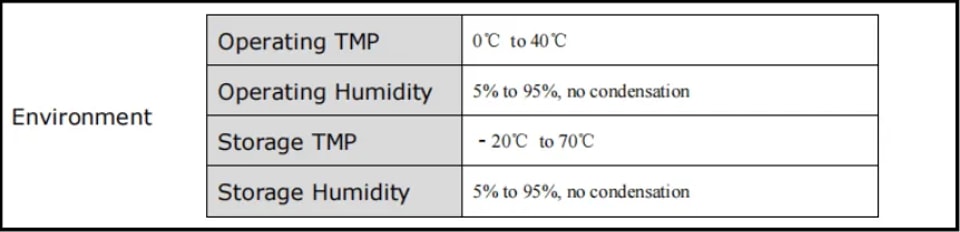

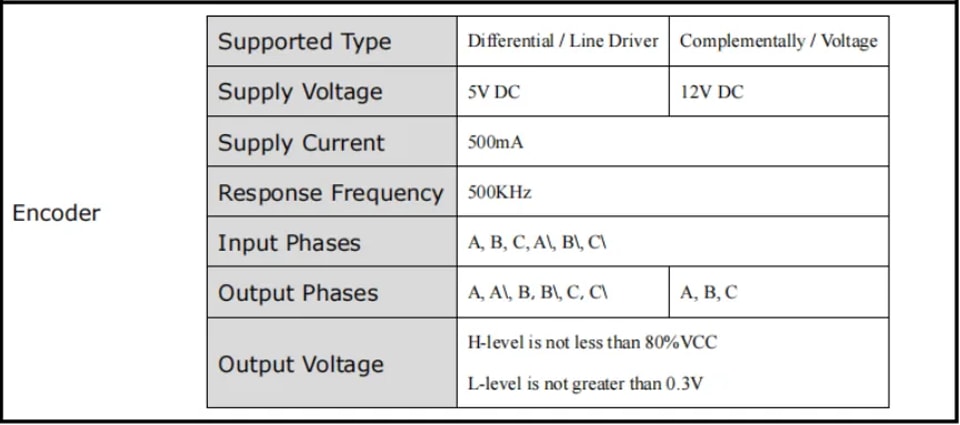

Especificações Elétricas

Conclusão

Aproveitar efetivamente o ESTUN E300 começa com um entendimento completo das suas principais características e especificações, que podem aumentar significativamente a sua eficiência operacional. Ao se familiarizar com as capacidades detalhadas e aplicações descritas na visão geral, você pode desbloquear todo o potencial do ESTUN E300 em seus projetos.

Para otimizar ainda mais o uso do sistema, considere entrar em contato com nossos especialistas para conselhos personalizados ou explorar os recursos e documentos adicionais disponíveis em nosso site. Por favor, não hesite em nos contatar para suporte mais detalhado ou quaisquer dúvidas.
