Quando se trata de dominar a operação do DELEM DA-69T, entender suas complexidades pode melhorar significativamente a eficiência do seu fluxo de trabalho. Se você está procurando um guia abrangente para operar efetivamente o DELEM DA-69T, você veio ao lugar certo.

Neste artigo, fornecerei uma visão detalhada da operação do DELEM DA-69T, garantindo que você tenha o conhecimento necessário para aproveitar ao máximo este controlador avançado. Seja você um iniciante querendo aprender o básico ou um usuário experiente buscando aprimorar suas habilidades, este guia mostrará como navegar e otimizar o DELEM DA-69T para atender às suas necessidades operacionais específicas.

Entendendo a Unidade de Controle do DELEM DA-69T

Familiarizando-se com o Painel de Controle

A unidade de controle é o coração da operação do DELEM DA-69T. Antes de mergulhar em tarefas específicas, é crucial familiarizar-se com o layout e a funcionalidade do painel de controle.

l Descubra a Interface de Exibição : O DELEM DA-69T possui uma interface touchscreen intuitiva que exibe todas as informações críticas. Navegar por ela sem esforço ajuda a agilizar as operações.

l Acessando Configurações de Controle : Entender como acessar e modificar as configurações de controle permite que os operadores ajustem a máquina às suas necessidades específicas.

O controle apresenta-se da seguinte forma:

A aparência precisa do seu controle pode variar. A operação do controle é feita principalmente pela tela sensível ao toque. Além dos controles táteis, a frente do controle consiste em um botão de parada de emergência, o volante manual e os botões de iniciar e parar. Teclas de função especiais, que podem ser montadas no painel superior do controle, têm sua descrição específica paralela a este manual do usuário e serão fornecidas pelo fabricante da máquina.

Elementos de Controle Frontais e Conectores USB

Os elementos de controle frontais são projetados para uma interação perfeita com o DELEM DA-69T. Esses elementos permitem o engajamento direto com as operações principais.

O painel frontal, além do display, consiste nos seguintes elementos de controle:

Botão de parada de emergência, a ser implementado pelo fabricante da máquina.

Volante manual; controle manual de qualquer eixo (eixos Y + backgauge)

Botão de iniciar
Botão de parar

O DELEM DA-69T vem equipado com conectores USB, aumentando significativamente suas capacidades operacionais.

No lado direito do controle, dois portos USB estão disponíveis para conexão de dispositivos externos, como pen drives ou um teclado / mouse externo.

Navegando pelos Modos de Operação e Programação do DELEM DA-69T

Alternar entre diferentes modos de operação e programação permite flexibilidade no manuseio de várias tarefas.

A tela principal do controle DA-Touch é a seguinte:

A tela principal exibe diferentes opções dependendo do botão de navegação ativo. Tocar nos vários modos permite selecionar um modo específico facilmente, com a função Produtos ativa por padrão.

A estrutura da tela principal é a seguinte:

Painel de título

No painel de título superior, você encontrará o logotipo, informações do produto atual, diretório de produtos, linha de serviço (quando ativada) e indicadores da máquina.

Painel de informações

No painel de informações, todas as funções e visualizações relacionadas ao modo selecionado são exibidas e podem ser encontradas.

Painel de comando

O painel de comando faz parte do painel de informações e é o local onde os controles relacionados ao painel de informações podem ser encontrados.

Painel de navegação

O painel de navegação, sempre visível, abriga todos os modos principais. Grandes botões ícones permitem a troca direta entre esses modos.

Explicação dos principais modos / botões de navegação:

Para criar um novo programa e selecionar um programa da biblioteca de produtos.

Para desenhar/criar um novo produto ou editar um produto existente (graficamente).

Para configurar a máquina e modificar configurações existentes de ferramentas.

Para criar um novo programa CNC ou editar numericamente um programa CNC existente.

Para iniciar a produção do produto/programa selecionado.

Para programar todas as configurações para fazer uma única dobra, não relacionada a um programa.

Configurações e preferências do usuário aplicáveis à programação de novos produtos e programas.

Configurações e preferências do usuário aplicáveis à máquina.

Através deste botão você pode acessar o sistema de ajuda que fornecerá informações sensíveis ao contexto.

Começando com DELEM DA-69T

Passo 1: Introdução à operação do DELEM DA-69T

Para alcançar um programa de dobra eficaz, comece criando um desenho do produto e calculando uma sequência válida de dobras para o produto. Esta sequência utiliza totalmente as capacidades de operação do DELEM DA-69T para gerar um programa do produto. Aqui está uma visão geral rápida:

1. Navegue para o modo Produtos e inicie um novo produto.

2. Insira os detalhes do produto e crie um perfil 2D usando o modo Desenho.

3. Ajuste sua configuração de ferramentas no modo Configuração de Ferramentas.

4. Determine a sequência usando o modo Sequência de Dobra.

5. Modifique o programa CNC no modo Programa, se necessário.

6. Execute o programa tocando em Auto e pressionando Iniciar.

Passo 2: Preparações Essenciais

Antes de mergulhar na operação do DELEM DA-69T, certifique-se de que todos os materiais e ferramentas estejam corretamente programados:

l Programe os materiais na biblioteca de Materiais via o modo Configurações.

l Defina as ferramentas necessárias na Biblioteca de Ferramentas, encontrada no modo Máquina.

Passo 3: Criando um Desenho do Produto

Aproveite a funcionalidade de desenho do DELEM DA-69T para esboçar seu produto pretendido:

l Utilize técnicas de esboço e definição de valores para rascunhar seu design, ajustando comprimentos de linha e ângulos conforme necessário.

l Use as funções Zoom, Ajustar à Tela, Panorâmica e Rotação para ajustes precisos.

l As características de design incluem design gráfico 2D e 3D, escala da espessura da chapa e a capacidade de adicionar ou modificar dobras.

Passo 4: Determinando a Sequência de Dobra

Uma vez que seu desenho esteja completo, use os modos Configuração de Ferramenta e Sequência de Dobra:

l Programe a configuração exata da ferramenta no modo Configuração de Ferramenta.

l No modo Sequência de Dobra, você pode programar e verificar visualmente sua sequência de dobras. A operação do DELEM DA-69T permite a determinação automática e manual dessa sequência.

Passo 5: Criando um Programa Numérico

Acesse o programa numérico no menu Programa:

l Inicie um programa numérico diretamente ou gere um a partir de uma simulação gráfica de dobra.

l A operação do DELEM DA-69T permite visualização e edição durante a produção. Um programa concluído aciona o pós-processamento e a criação de um programa numérico.

Passo 6: Utilizando Modos Automático e Manual

Execute seu programa de produto em diferentes modos:

l O modo automático permite a execução do programa dobra por dobra.

l O modo manual fornece um ambiente de teste para dobras individuais, útil para entender o comportamento do sistema.

Passo 7: Backup e Armazenamento Externo

Armazene arquivos de produtos e ferramentas para backup e troca entre sistemas:

l Dependendo da sua configuração, armazene arquivos em uma rede ou pen drive USB.

Dominar estas etapas garante o uso eficaz da operação DELEM DA-69T, otimizando a produção e minimizando erros.

Auxílios de Programação para DELEM DA-69T

Os auxílios de programação são inestimáveis para operadores que desejam maximizar o potencial do DELEM DA-69T.

Texto de ajuda

Este controle está equipado com uma função de Ajuda on-line. Quando o botão de Ajuda no painel de navegação é pressionado, será fornecida ajuda sensível ao contexto.

Para ativar uma janela de ajuda para um parâmetro, toque no botão Ajuda no painel de navegação.

Uma janela pop-up aparece com informações sobre o parâmetro ativo.

Esta janela de Ajuda contém as mesmas informações que o manual de Operação.

Para usar a janela de ajuda, role o texto deslizando o dedo na direção desejada. Toque na parte inferior ou superior da tela para navegar entre as páginas. Use a função Índice para saltar para o sumário, onde hiperlinks permitem navegação direta aos tópicos. Toque em 'Fim' para fechar a janela de Ajuda.

Funcionalidade da caixa de lista

Alguns parâmetros têm um conjunto limitado de valores selecionáveis. Toque na linha do parâmetro para abrir uma lista de opções e escolha o valor desejado. Para fechar a caixa de lista sem alterar a seleção, toque fora da caixa.

Filtro, busca ao vivo, filtro automático

Em certos modos, como o modo Produtos, você pode visualizar listas de entidades como produtos, ferramentas ou materiais. Para encontrar um item específico, use a função Filtro: pressione o botão Filtro, insira parte do ID, e a lista será automaticamente reduzida para corresponder à sua entrada. Separe múltiplos termos de busca com um espaço.

Para fechar a tela de filtro, use o botão de fechar teclado próximo ao teclado.

Filtro automático

Além da função filtro, as tabelas de seleção de ferramentas e produtos possuem funcionalidade de filtro automático via cabeçalhos de coluna. Tocar em um cabeçalho ordena a lista por essa coluna, indicado por um triângulo para a ordem de classificação. Uma caixa de lista de filtro automático aparece, oferecendo opções de filtro a partir das entradas da coluna. Por exemplo, na seleção de matrizes, você pode filtrar pela abertura V. Os filtros podem ser removidos de forma semelhante, com uma opção para limpá-los.

Navegação

Dentro de alguns modos, as telas do programa são divididas em abas.

As abas podem ser facilmente selecionadas apenas tocando nelas. Quando uma aba não está completamente visível ou não está visível, basta arrastar a linha de abas horizontalmente para 'puxar' a aba desejada à vista e selecioná-la.

Entrada e edição de texto

Ao operar o DELEM DA-69T, a entrada eficiente de dados é facilitada ao tocar na posição desejada para colocar o cursor para entrada de texto ou valor. Isso é particularmente útil em Notas de edição, onde você pode inserir várias linhas e usar a tecla Enter para quebra de linha. O teclado na tela oferece conveniências de edição, como Recortar, Copiar e Colar, juntamente com as opções Desfazer e Refazer para aprimorar sua operação do DELEM DA-69T.

Para facilitar, o teclado pode ser mostrado ou ocultado usando a tecla de seta no canto inferior esquerdo, agilizando seu processo de entrada de dados.

Digitando caracteres alfanuméricos vs. caracteres especiais

Ao dominar a Operação DELEM DA-69T, é essencial entender o uso tanto de caracteres alfanuméricos quanto de caracteres especiais em todo o controle. Um teclado alfanumérico completo na tela aparecerá quando necessário. Em campos que exigem apenas entrada numérica, os caracteres alfanuméricos são desativados, e apenas o teclado numérico está ativo.

Para campos que permitem strings alfanuméricas, o teclado inteiro está disponível, com caracteres especiais acessíveis através do botão de caracteres especiais. Segurar um caractere (como ‘a’) revela caracteres especiais adicionais (á, à, â, etc.), oferecendo versatilidade na entrada durante a Operação DELEM DA-69T.

Calculadora

Para dominar efetivamente a Operação DELEM DA-69T, utilize a 'calculadora de mesa' integrada. Acessível pelo ícone da calculadora no topo da tela, esta ferramenta oferece funções essenciais como adição, subtração, multiplicação, divisão, além de porcentagem, raiz quadrada e recursos de memória. Para cálculos envolvendo valores de parâmetros, você pode alternar facilmente para a calculadora durante a entrada de parâmetros.

Esta integração permite que os valores dos parâmetros sejam usados diretamente, com os resultados atualizando automaticamente na linha de entrada, eliminando qualquer necessidade de transferência manual de dados. A calculadora agiliza o processo de cálculo como parte da Operação DELEM DA-69T, aumentando a eficiência geral.

Centro de mensagens

Quando mensagens são geradas pelo PLC, sistemas de segurança, LUAPs ou o Sequenciador, elas são direcionadas para o ‘Centro de Mensagens’. Na operação do DELEM DA-69T, o ícone do centro de mensagens, localizado na linha superior ao lado dos símbolos da calculadora e do bloqueio de teclas, indica mensagens ativas. Tocar neste ícone remove as mensagens da tela para facilitar a programação e edição sem interrupções. Tocá-lo novamente exibe todas as mensagens. Se novas mensagens chegarem enquanto estiver em segundo plano, o ícone do centro de mensagens mostra um indicador adicional, garantindo que você permaneça informado sobre toda a comunicação dentro do sistema DELEM DA-69T Operation.

Rede

O controle CNC está equipado com uma interface de rede. A função de rede oferece aos operadores a possibilidade de importar arquivos de produtos diretamente dos diretórios da rede ou exportar os arquivos de produtos finalizados para o diretório de rede desejado.

Função de bloqueio de chave

Para evitar alterações não autorizadas em produtos ou programas na operação DELEM DA-69T, a função de bloqueio de chave oferece segurança bloqueando o controle. Existem dois níveis de bloqueio:

l Bloqueio de Programa: Permite apenas a seleção e execução de produtos no modo Automático.

l Bloqueio de Máquina: Bloqueia completamente a máquina, desativando o controle.

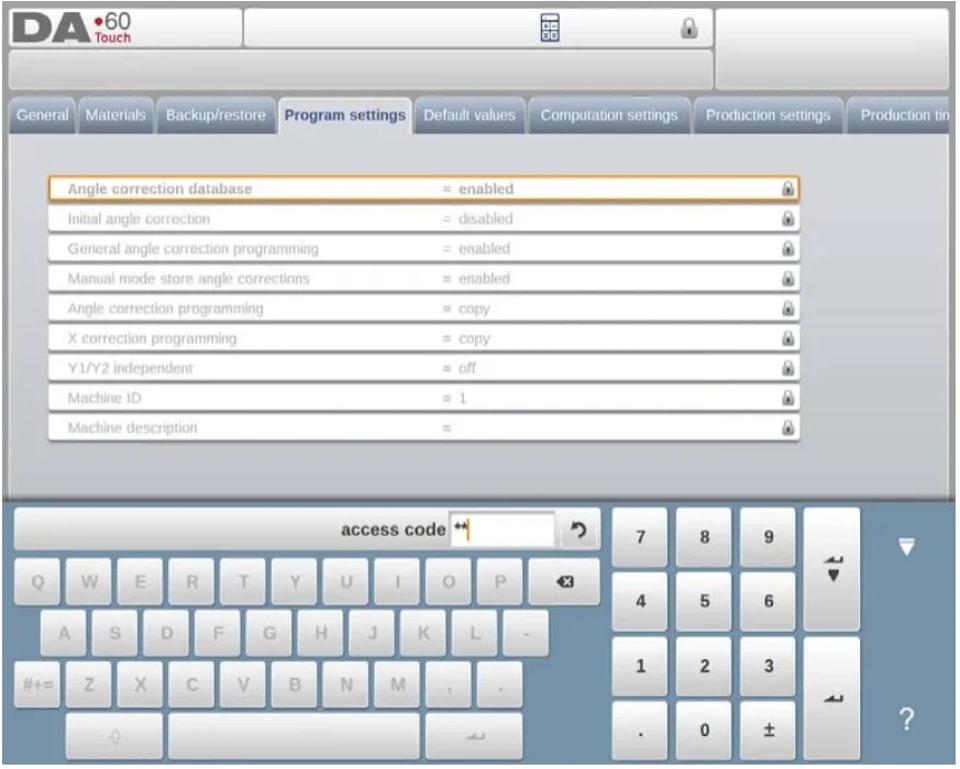

Para ativar um bloqueio, toque no símbolo de cadeado no topo da tela. Inserir o código apropriado ativará o Bloqueio de Programa, mostrado como um cadeado cinza, ou o Bloqueio de Máquina, exibido em vermelho. Este recurso garante que sua operação DELEM DA-69T permaneça segura e precisa.

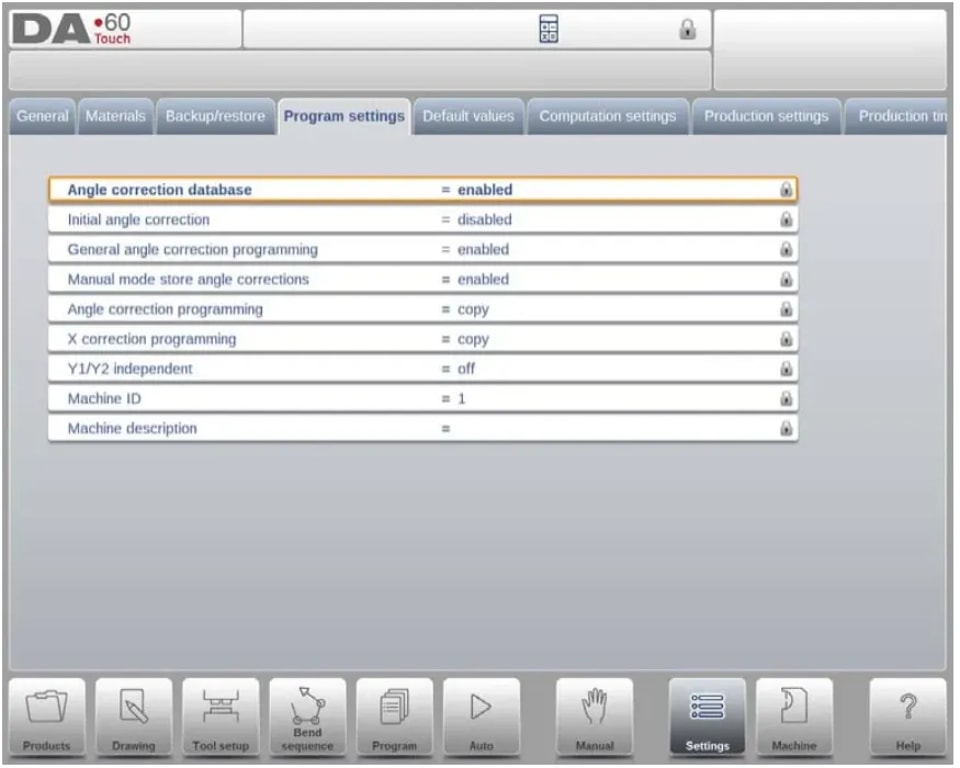

Quando o Bloqueio de Programa está ativo no DELEM DA-69T, símbolos de cadeado aparecem atrás dos parâmetros, indicando que modificações não são permitidas. Para desbloquear, toque no símbolo do cadeado e insira o código correto. Uma vez inserido, o símbolo do cadeado indicará que está desbloqueado, e os símbolos de cadeado atrás dos parâmetros desaparecerão.

Os códigos podem ser alterados conforme desejado. O procedimento para gerenciar códigos pode ser encontrado no manual de instalação.

Painel de função OEM

Dependendo da implementação do fabricante da máquina, o canto superior direito da tela pode ser usado para indicadores especiais. Para acessar funções relacionadas a esses indicadores, o painel de função OEM pode ser aberto tocando neste canto da tela.

Versões do software

A versão do software no seu controle é exibida na aba Informações do Sistema no menu Máquina.

Exemplo de número de versão:

V 1.2.3

V significa versão

V 1.x.x é o número da versão principal

V x.2.x é o número da versão secundária

V x.x.3 é o número da versão de atualização

O número da versão principal do software de operação do DELEM DA-69T software é atualizado com novos recursos significativos que podem alterar o fluxo de trabalho usual. O número da versão secundária aumenta quando melhorias são adicionadas sem afetar as operações existentes. O número da versão de atualização é reservado para correções de software dentro da versão atual.

Seguindo este guia, os usuários não apenas se tornarão proficientes no uso do DELEM DA-69T, mas também otimizarão sua funcionalidade, resultando em maior produtividade e precisão em suas operações.

Conclusão

Dominar a operação do DELEM DA-69T envolve entender seus recursos principais, navegar pela interface de forma eficaz e realizar verificações de manutenção rotineiras. Seguindo os passos descritos, os operadores podem maximizar a eficiência e a precisão das operações da prensa dobradeira, reduzindo o tempo de inatividade e aumentando a produtividade geral.

Garantir uma configuração adequada e manutenção regular não só prolongará a vida útil do seu DELEM DA-69T, como também otimizará seu fluxo de trabalho. Para suporte mais detalhado ou quaisquer dúvidas específicas que você possa ter, não hesite em contatar a equipe JUGAO CNC MACHINE. Além disso, sinta-se à vontade para explorar nossos outros recursos e documentação para orientações aprofundadas sobre operações e melhorias em máquinas CNC.
