Desvios no ângulo de curvatura podem levar à formação inconsistente da peça de trabalho e a problemas de qualidade. Dominar os métodos de ajuste preciso das prensas dobradeiras CNC é a chave para garantir que resultados ideais sejam alcançados toda vez que você dobra. Este artigo detalhará como alcançar o controle preciso do ângulo de curvatura através do ajuste da barra de sincronização para ajudá-lo a melhorar a precisão do processamento e a eficiência do trabalho.

Passos para ajuste do ângulo de curvatura

1. Entenda a função da barra de sincronização

A barra de sincronização é o componente central da prensa dobradeira CNC, responsável por garantir que os cilindros de ambos os lados se movam sincronizadamente, mantendo assim o paralelismo durante o processo de curvatura. Qualquer desvio afetará diretamente a precisão do ângulo de curvatura.

2. Preparação de segurança

• Desligue a energia da prensa dobradeira e certifique-se de que o equipamento pare completamente de funcionar.

• Use luvas de proteção e óculos de segurança para garantir uma operação segura.

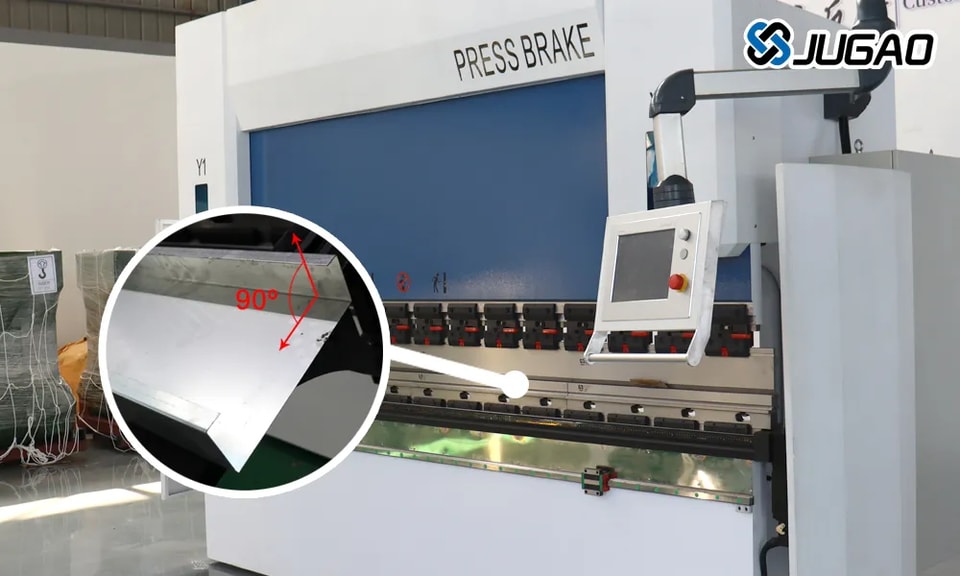

3. Meça o ângulo inicial

• Coloque uma placa de teste sob cada cilindro em ambos os lados.

• Realize duas dobras usando o mesmo procedimento e meça os ângulos de curvatura em ambos os lados, respectivamente.

• Registre a diferença entre os ângulos de ambos os lados como base para o ajuste.

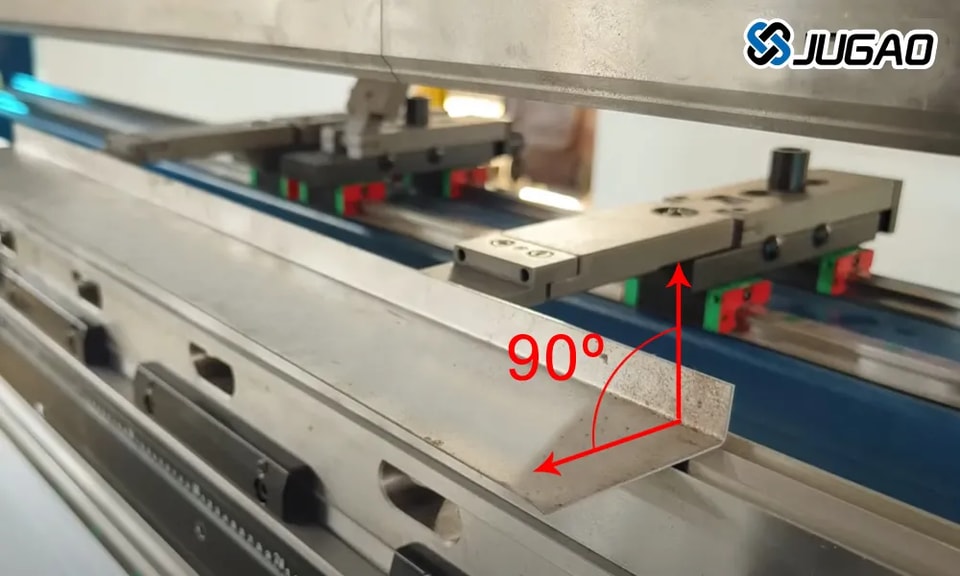

Diagrama esquemático da medição do ângulo de curvatura

4. Ajuste a barra de sincronização

• Posicione a barra de sincronização: Encontre a posição de ajuste da barra de sincronização de acordo com o design do equipamento.

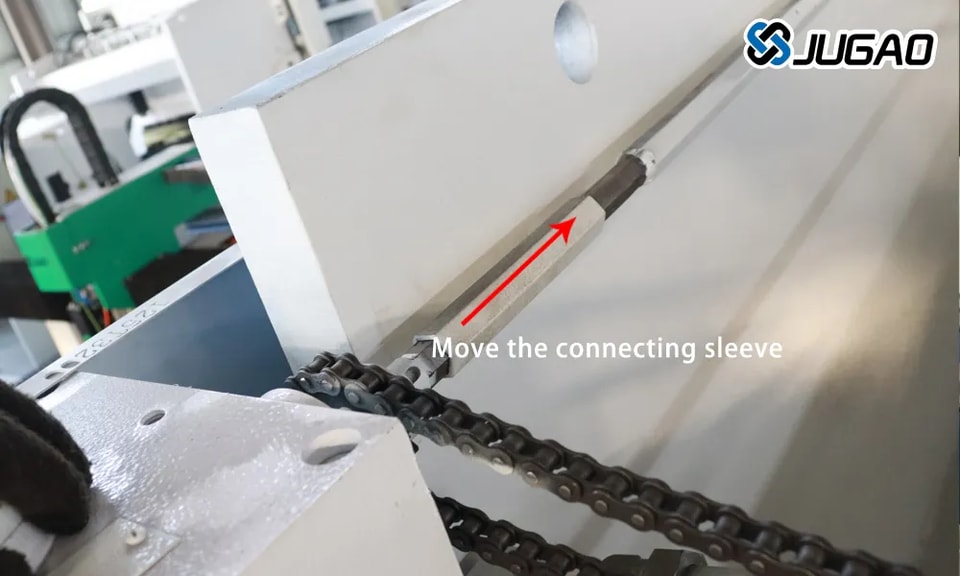

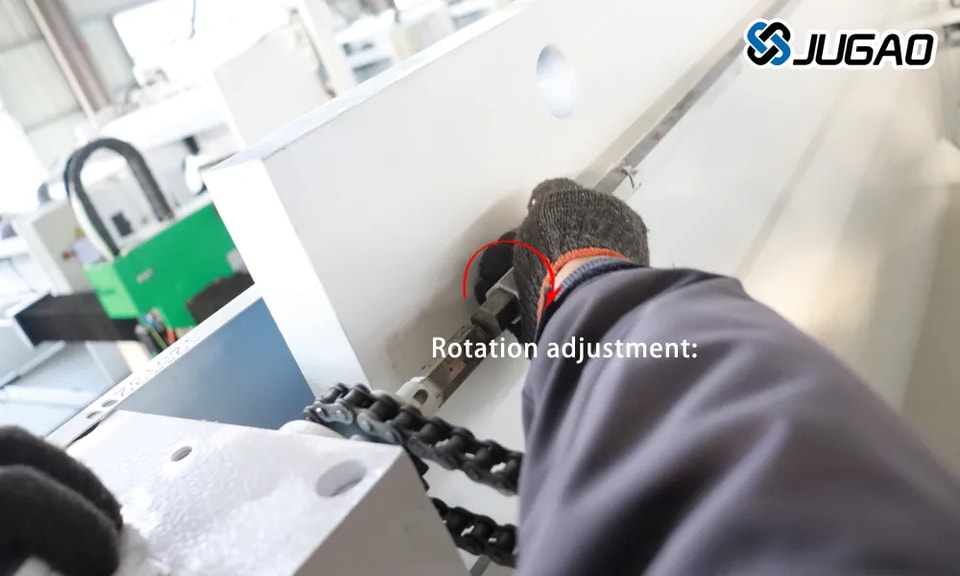

• Mova a luva de conexão: mova a luva de conexão hexagonal para a posição especificadaAjuste de rotação:

• Girar a barra de sincronização no sentido anti-horário pode aumentar a profundidade da curvatura, reduzindo assim o ângulo de curvatura.

Normalmente, o ângulo de curvatura muda aproximadamente 1 grau a cada rotação (tomando o slot V16 e a placa de 1.8mm como exemplo).

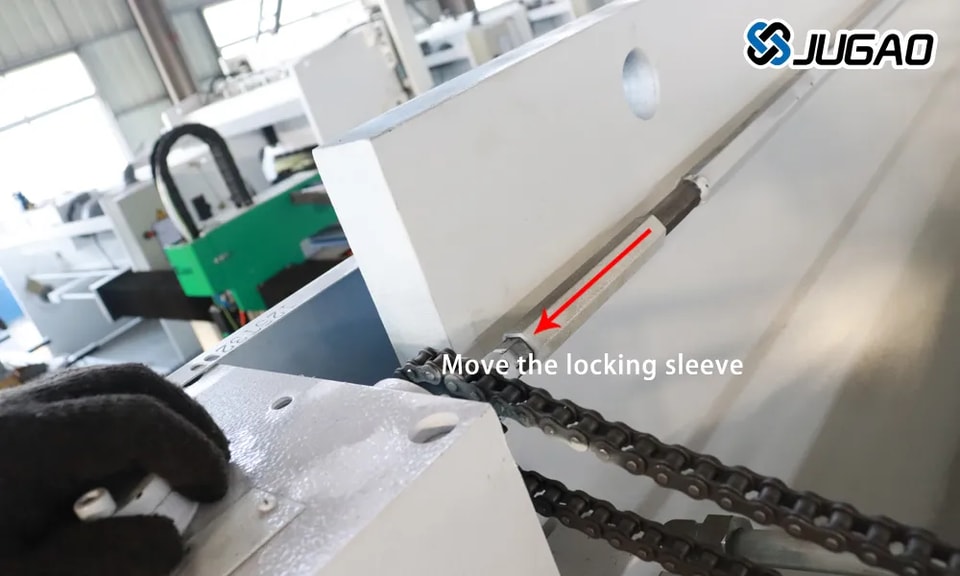

• Mova a luva de bloqueio: Após o ajuste, mova a manga de travamento para garantir que a haste de sincronização esteja estável.

5. Teste e verificação

• Use material de sucata para teste de dobra para medir se o ângulo real atende aos requisitos.

• Se ainda houver desvio, repita os passos de ajuste até que o ângulo alvo seja alcançado.

6. Inspeção final e manutenção

• Confirme que todas as partes de ajuste estão apertadas para evitar afrouxamento durante a operação.

• Verifique o estado da haste de sincronização regularmente para garantir que o ângulo preciso seja mantido por um longo tempo.

Precauções

• Seja paciente e meticuloso ao ajustar para evitar rotação excessiva que cause desvio de ângulo excessivo.

• Diferentes espessuras de chapa e tipo de slot afetarão o efeito de ajuste, e é necessária operação flexível de acordo com as condições reais.

• É recomendável registrar os parâmetros após cada ajuste para facilitar a manutenção e otimização subsequentes.

Através dos passos acima, você pode efetivamente resolver o problema de ângulos de dobra inconsistentes e melhorar a qualidade do produto e a eficiência de produção.
