Guia de Operação para a Máquina de Dobrar CNC DELEM DA-58T

Operar a dobradeira CNC DELEM DA-58T pode ser desafiador, mas este manual o orientará em cada etapa para otimizar o desempenho da sua máquina e garantir resultados precisos.

O manual de operação da dobradeira CNC DELEM DA-58T oferece instruções detalhadas para configurar e usar sua dobradeira com eficiência. Seguindo as etapas descritas neste guia, você poderá realizar operações de dobra suaves e precisas.

Vamos agora explorar como configurar e operar sua dobradeira CNC DELEM DA-58T para obter resultados perfeitos em cada dobra.

Visão geral da operação e introdução geral

●A unidade de controle

A interface de controle é a seguinte:

A configuração exata do seu painel de controle pode variar.

A operação do comando é feita principalmente através do ecrã tátil. Nas secções seguintes deste manual é apresentada uma descrição das funções e dos comandos táteis disponíveis, para além da descrição das funções específicas.

Este manual de utilização centra-se no software de comando e nas funções da máquina associadas.

●Elementos de comando frontais

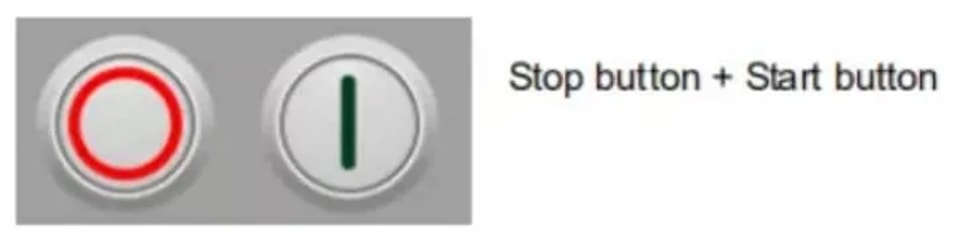

O botão de Arranque e Paragem, integrado na interface de utilizador do ecrã tátil:

●Conectores USB

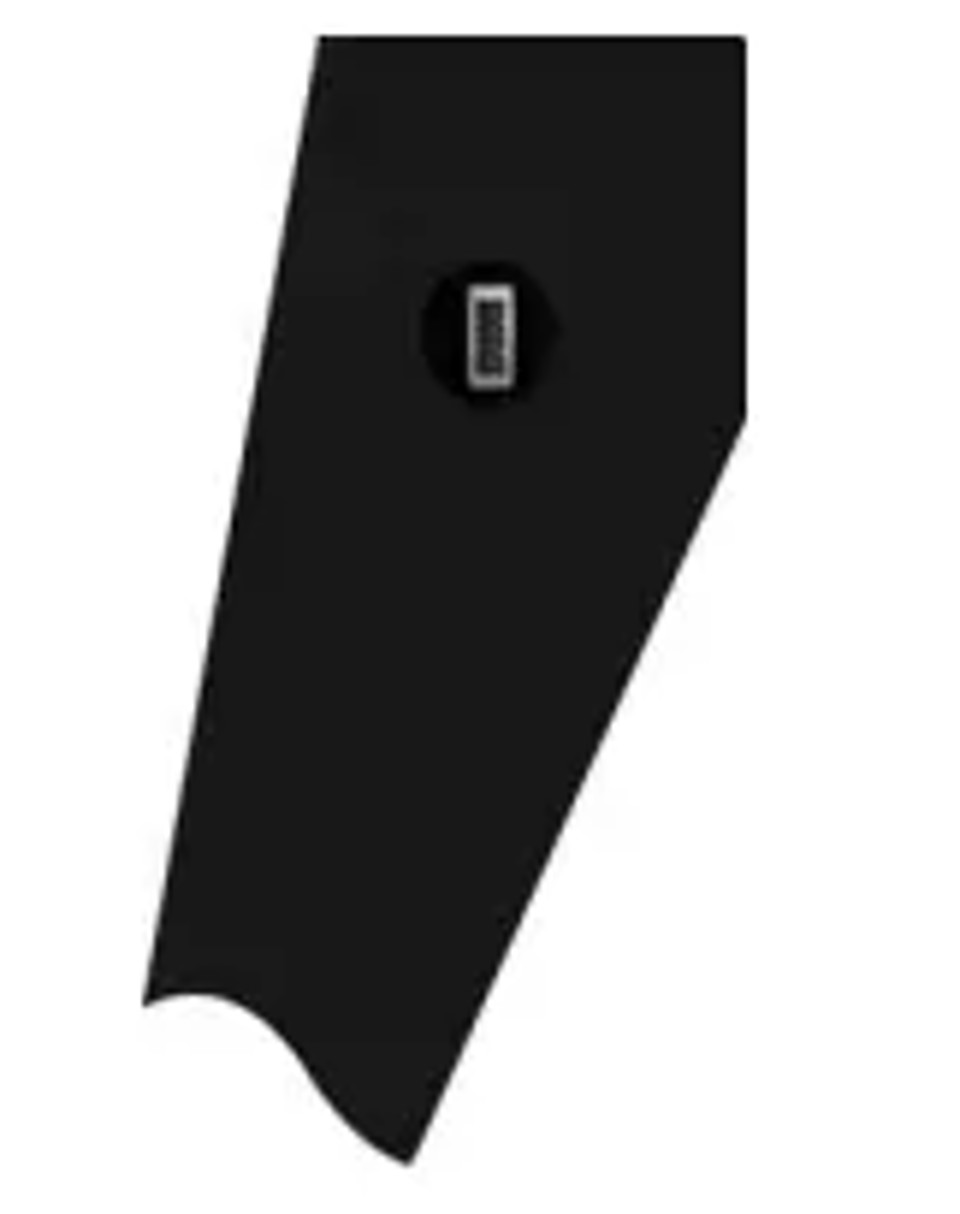

No lado direito do comando existe uma porta USB para ligação de dispositivos externos, como uma pen USB ou um teclado ou rato externos.

●Modos de operação e programação

O ecrã principal dos comandos DA-Touch é o seguinte:

Dependendo do botão de navegação ativo, o ecrã será diferente. O ecrã principal acima será apresentado quando a função Produtos estiver ativa.

Basta tocar nos vários modos para selecionar o modo específico.

A estrutura do ecrã principal é a seguinte:

Painel de título

Na parte superior, o painel de título é sempre apresentado. Nesta área pode encontrar informações do logótipo, qual o produto carregado, a dobra ativa, o subdiretório selecionado e, quando ativada, a linha de serviço. Também aqui podem ser encontrados os indicadores da máquina.

Painel de informações

No painel de informações são apresentadas e podem ser consultadas todas as funções e visualizações relacionadas com o modo selecionado.

Painel de comandos

O painel de comandos faz parte do painel de informações e é o local onde se encontram os comandos relacionados com o painel de informações.

Painel de navegação

O painel de navegação é a área onde se encontram todos os modos principais. Esta área está sempre visível. Os comandos, botões grandes com ícones, podem ser usados para alternar diretamente de um modo para outro.

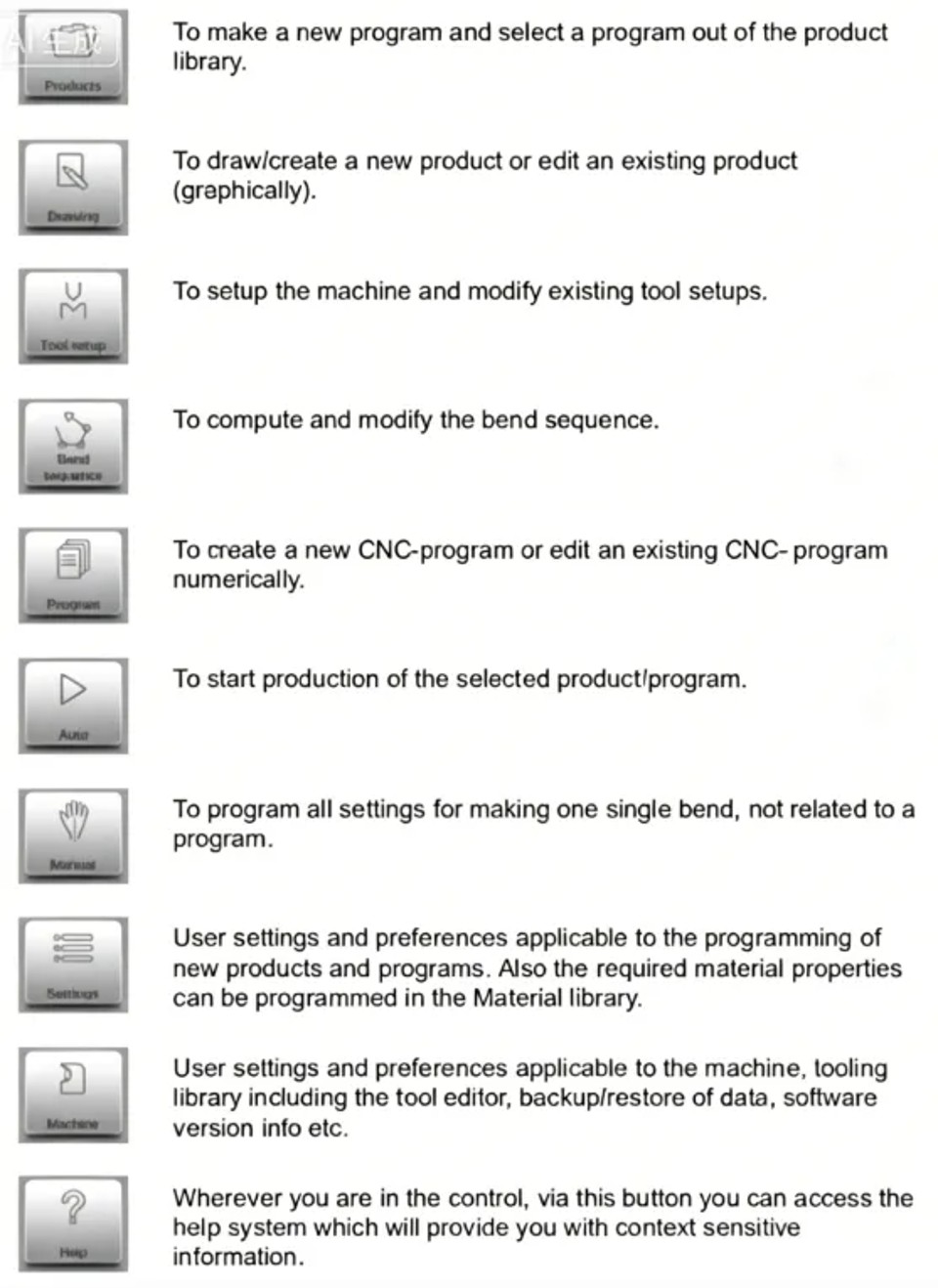

Explicação dos principais modos / botões de navegação

●Primeiros passos

⒈ Introdução

Para obter um programa de dobragem para um produto, o comando oferece a possibilidade de criar um desenho do produto e calcular uma sequência de dobras válida para o produto. Com esta informação, é gerado um programa do produto.

⒉ Preparações

Antes de iniciar a programação do produto, devem ser feitas as seguintes preparações.

• As propriedades corretas do material devem ter sido programadas na biblioteca de Materiais. Pode encontrá-las na página Materiais, no modo Definições.

• As ferramentas corretas devem ser programadas na Biblioteca de Ferramentas. As ferramentas são necessárias para criar um programa CNC. Pode encontrar as bibliotecas dos diferentes tipos de ferramentas no modo Máquina.

⒊ Criar um desenho

O comando oferece a funcionalidade de criar um desenho do produto pretendido. Com esta aplicação de desenho, ao tocar em Desenho no painel de navegação, é criado um perfil 2D. Nesta fase, não há cálculo de dobras nem de dimensões: pode ser criado qualquer perfil ou desenho.

⒋ Determinar a sequência de dobras

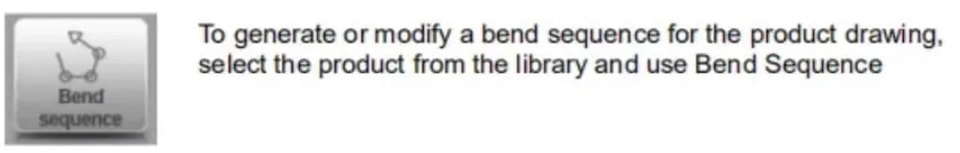

Quando o desenho do produto estiver concluído, o comando oferece o modo de Configuração de Ferramentas para programar a configuração exata das ferramentas, tal como está organizada na máquina. Depois disso, pode selecionar o modo Sequência de Dobras para determinar e simular a sequência de dobras necessária.

No modo Sequência de Dobras, o comando mostra o produto, a máquina e as ferramentas. Neste menu, a sequência de dobras pode ser programada e verificada visualmente. Quando uma sequência de dobras tiver sido determinada, o programa CNC pode ser gerado.

⒌ Programa numérico

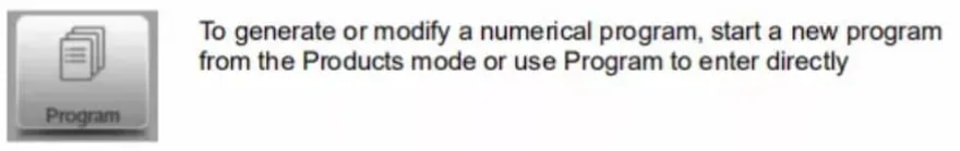

O menu Programa dá acesso ao programa numérico e aos valores do produto ativo.

Existem duas possibilidades para criar um programa CNC:

• introduzir um programa numérico, iniciado através do modo Produtos, toque em Novo Programa, passo a passo;

• gerar o programa a partir da simulação gráfica de dobragem, iniciada através do modo Produtos, toque em Novo Produto, através do modo Desenho. (ver: modo Desenho; desenho do produto).

⒍ O menu Automático e o menu Manual, modos de produção

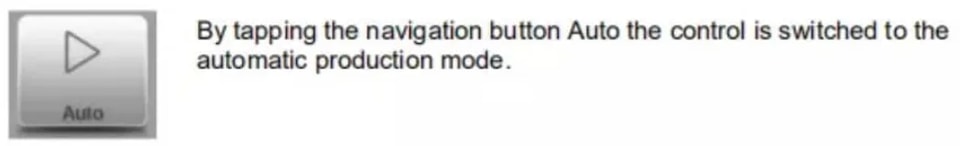

Um programa de produto pode ser executado através do modo Automático. No modo Automático, um programa completo pode ser executado dobra a dobra. No modo Automático, pode ser selecionado o modo Passo para iniciar cada dobra separadamente.

O modo Manual do comando é um modo de produção independente. Neste modo, pode ser programada e executada uma dobra. É normalmente utilizado para testar o comportamento do sistema de dobra V0215, 1.9.

Mais informações sobre isso podem ser encontradas nos capítulos 7 e 8.

⒎Dados de backup, armazenamento externo

Tanto os arquivos de produto quanto os de ferramenta podem ser armazenados externamente. Dependendo da configuração, esses arquivos podem ser armazenados em uma rede ou em um pen drive USB. Isso facilita o backup de dados importantes e a possibilidade de обменar arquivos entre controles Delem.

Mais informações sobre isso podem ser encontradas no capítulo 9.

● Auxílios de programação

⒈Texto de ajuda

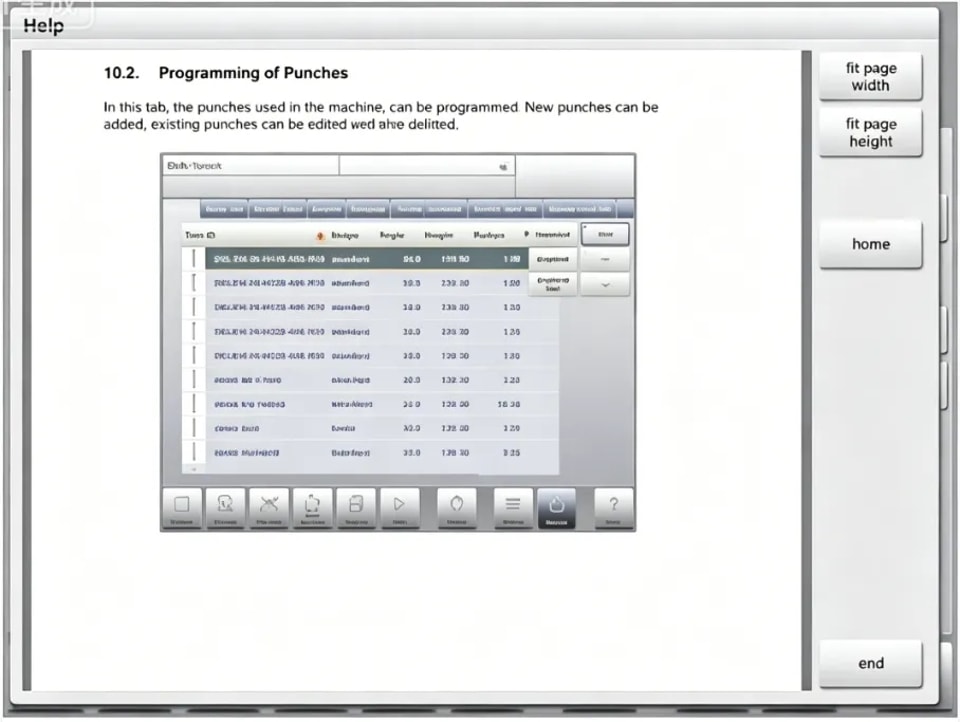

Este comando é equipado com uma função de Ajuda online. Quando o botão Ajuda no painel de navegação é pressionado, será exibida ajuda sensível ao contexto.

Esta janela de Ajuda contém as mesmas informações que o Manual de Operação. A janela de ajuda pode ser usada da seguinte forma:

Você pode rolar o texto deslizando um dedo na direção desejada. Tocando na parte inferior ou superior da tela, é possível usar Página Anterior / Próxima Página para navegar pelo texto de ajuda.

A função Índice ajuda a ir para o sumário. Os hiperlinks no sumário permitem navegar diretamente até o tópico desejado.

Toque em Fim para fechar a janela de Ajuda.

⒉Funcionalidade da caixa de lista

Vários parâmetros no comando têm um número limitado de valores possíveis. Ao selecionar esse parâmetro, tocando na linha do parâmetro na tela, a lista de opções será aberta próxima ao local onde você tocou na linha, e o valor desejado poderá ser selecionado.

⒊Filtro, busca em tempo real

Em alguns modos é oferecida uma lista de entidades (produtos, ferramentas, materiais etc.). Um exemplo desse menu é o modo Produtos (seleção de produto). Para procurar um produto ou ferramenta específica, pode-se usar a função de filtro. Pressione o botão de comando Filtro e digite parte do ID no campo de entrada. Automaticamente, a lista será limitada aos itens que contêm a parte digitada.

Várias partes de busca podem ser separadas por <space>.

⒋Navegação

Em alguns modos, as telas do programa são divididas em abas.

As abas podem ser facilmente selecionadas apenas tocando nelas. Quando uma aba não estiver totalmente visível ou não estiver visível de forma alguma, basta arrastar a linha de abas horizontalmente para trazer a aba desejada para a vista e selecioná-la.

⒌Inserção e edição de texto

O cursor pode ser usado para inserir um valor ou texto específico dentro de uma entrada existente. Basta tocar na posição desejada para isso. O cursor aparecerá e a entrada será adicionada ali.

⒍ Digitação de caracteres alfanuméricos versus caracteres especiais

Tanto caracteres alfanuméricos quanto caracteres especiais podem ser usados em todo o comando. Um teclado alfanumérico completo na tela aparecerá quando necessário.

Ao editar um campo puramente numérico, os caracteres alfanuméricos ficarão esmaecidos e apenas o teclado numérico poderá ser usado. Para campos que permitem o uso de sequências alfanuméricas, o teclado fica totalmente disponível. Caracteres especiais como ? % – podem ser encontrados usando o botão de caracteres especiais no lado inferior esquerdo do teclado.

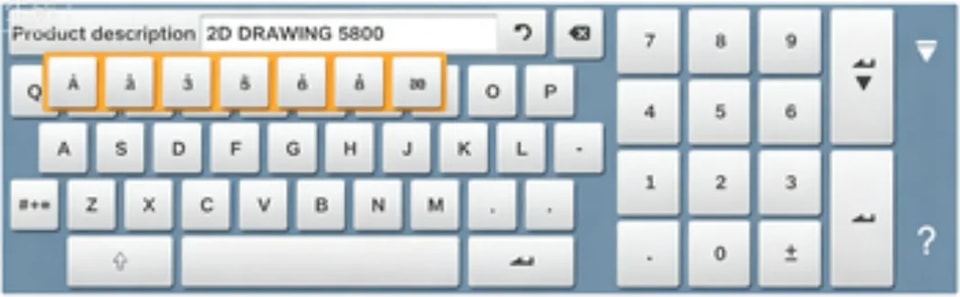

Caracteres especiais (como á, à, â, ã, ä, å, æ) são suportados pelo teclado na tela mantendo-se pressionada uma letra (como ‘a’).

⒎Rede

O comando CNC opcionalmente pode ser equipado com uma interface de rede. A função de rede oferece aos operadores a possibilidade de importar arquivos de produto diretamente dos diretórios de rede ou exportar os arquivos de produto concluídos para o diretório de rede necessário.

⒏Função de bloqueio por chave

Para evitar alterações em produtos ou programas, a função de bloqueio por chave oferece a possibilidade de bloquear o comando.

Há dois níveis de bloqueio do comando: Bloqueio de Programa e Bloqueio de Máquina.

• No Bloqueio de Programa, apenas um produto pode ser selecionado e executado no modo Automático.

• No Bloqueio de Máquina, a máquina é bloqueada e o comando não pode ser usado.

⒐Posicionamento manual

Na página de posicionamento manual, nos modos Manual e Automático, um controle deslizante na parte inferior da tela pode ser usado para posicionar o eixo. A distância percorrida com o controle deslizante determina a velocidade do eixo. Quando o controle é solto, o eixo para. Os botões em cada extremidade do controle deslizante podem ser usados para ajustar com precisão a posição do eixo. Ao deslizar, o sinal sonoro fornece feedback de que o eixo está se movendo.

⒑Versões de software

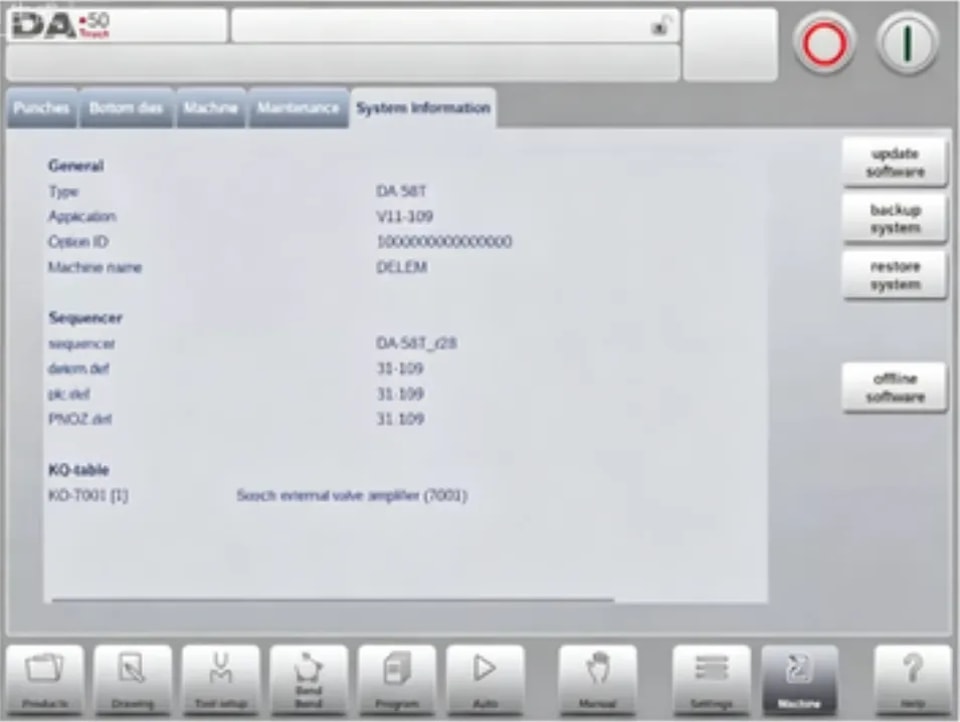

A versão do software em seu comando é exibida na aba Informações do Sistema no menu Máquina.

Produtos, a biblioteca de produtos

● Introdução

⒈A visão principal

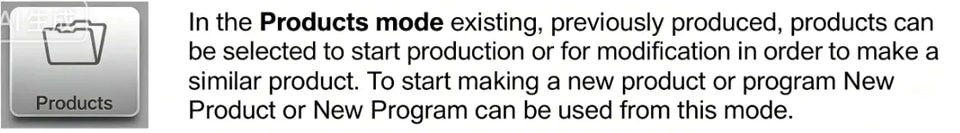

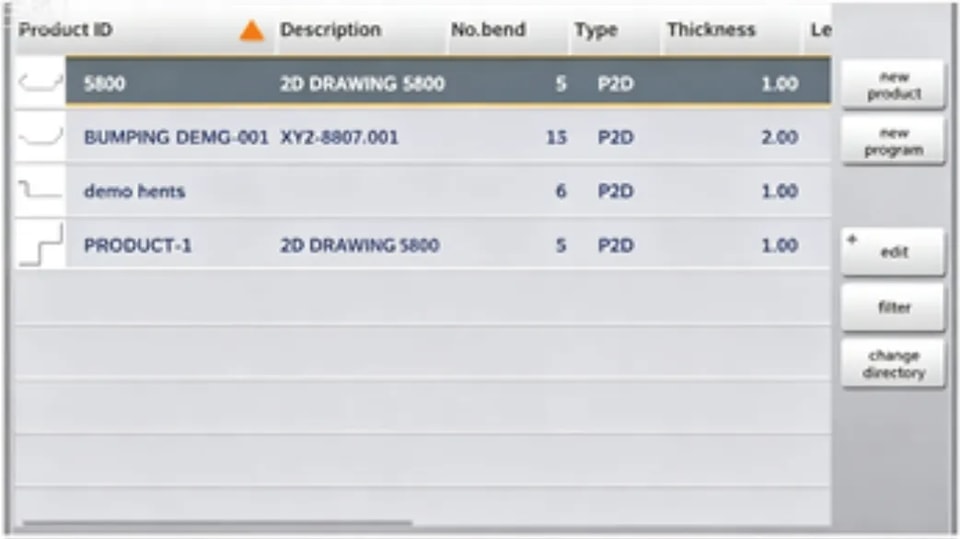

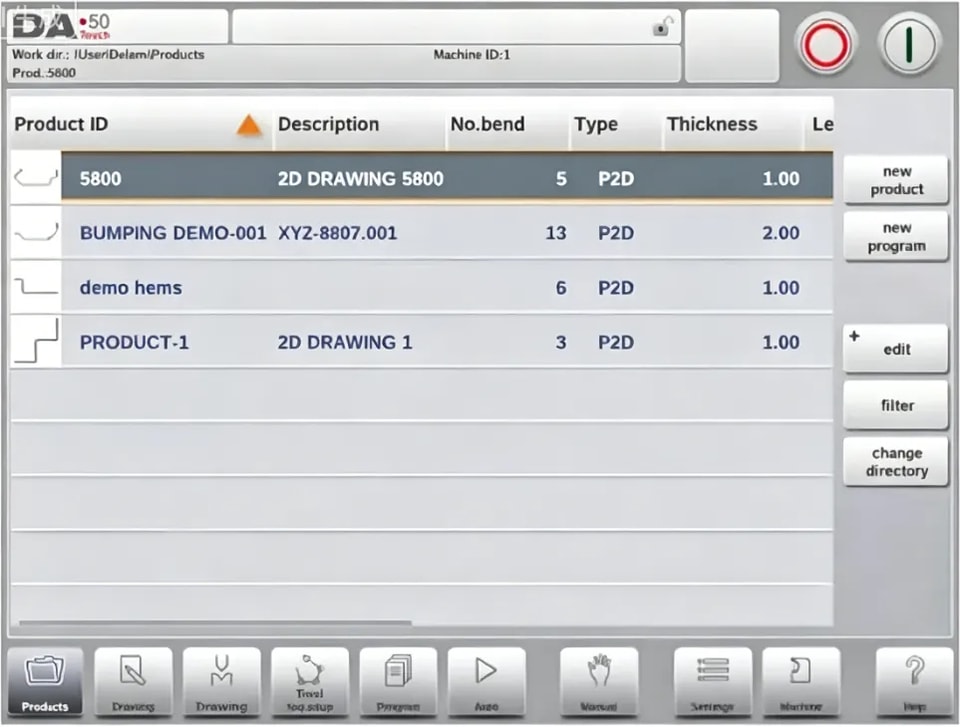

No modo Produtos é apresentada uma visão geral da biblioteca de programas no comando. Nesse modo, um programa de produto pode ser selecionado (carregado). Depois disso, o programa pode ser modificado ou executado. Cada item da lista consiste em uma miniatura do produto gráfico (para programas numéricos é exibido um símbolo), seu ID do Produto, a Descrição do Produto, o Número de dobras no produto, o tipo de produto (Tipo) e a Data em que foi usado ou modificado pela última vez.

⒉Seleção de produto

Para selecionar um produto, basta um toque. O produto será selecionado e carregado na memória. A partir daí, a produção pode ser iniciada tocando em Auto. Também é possível navegar pelo Desenho do Produto (se existir), pela Configuração de Ferramentas, pela Sequência de Dobra e também pelo Programa numérico do produto.

⒊Novo Produto, iniciando um novo produto gráfico

Para iniciar um novo produto gráfico, toque em Novo Produto.

Após a escolha de Novo Produto, a programação de um novo produto começa com seus dados gerais, como ID do Produto, Espessura e Material.

⒋Novo Programa, iniciando um programa numérico

Para iniciar um novo programa numérico, toque em Novo Programa.

Após a escolha de Novo Programa, a programação começa com seus dados gerais, como, por exemplo, ID do Produto, Espessura e Material. A aba geral exibida fica ao lado das abas seguintes, que estão prontas para a programação da primeira dobra.

⒌Editar, copiar e excluir um produto ou programa

Para excluir um produto no modo Produtos, selecione um produto tocando nele. Ele será selecionado. Depois disso, toque em Editar e use Excluir. Para excluí-lo definitivamente, confirme a pergunta. Para excluir todos os produtos e programas de uma vez, toque em Excluir Tudo.

Para copiar um produto, selecione um produto ou programa e toque em Editar e use Copiar. Depois disso, o nome do produto pode ser programado e a cópia será feita. O produto aparecerá no mesmo diretório. O produto copiado será uma cópia exata, incluindo a configuração das ferramentas e a sequência de dobra

se disponível.

⒍ Bloqueio/Desbloqueio do Produto

A função de Bloqueio/Desbloqueio do Produto oferece um método simples para evitar alterações acidentais em programas ou produtos concluídos. Dessa forma, produtos que foram ajustados e aprovados não podem ser alterados, a menos que o produto seja desbloqueado.

Ao tocar em Editar, o recurso Bloquear Produto / Desbloquear Produto pode ser alternado para cada produto ou programa.

⒎Função de filtro

Para facilitar a localização de produtos, a função de filtro permite pesquisas em tempo real em todo o modo Produtos.

Ao tocar em Filtro, a tela de filtro será exibida. Ao digitar a string de filtro desejada, opcionalmente separada por espaços, a pesquisa em tempo real será iniciada.

Opcionalmente, pode ser selecionada uma visualização diferente. Também é possível alterar, usando Seleção, a propriedade específica à qual o filtro é aplicado.

As seleções podem ser feitas por ID do Produto ou Descrição do Produto.

Você pode inserir um nome ou número completo, ou apenas uma parte dele. Se você inserir parte de um nome e essa parte ocorrer em vários nomes de produtos, o controle mostrará todos os nomes de produtos que contêm essa parte. Também é possível inserir uma combinação de nome e número.

Veja também a seção 1.6.2 sobre Filtragem e ‘pesquisa em tempo real’.

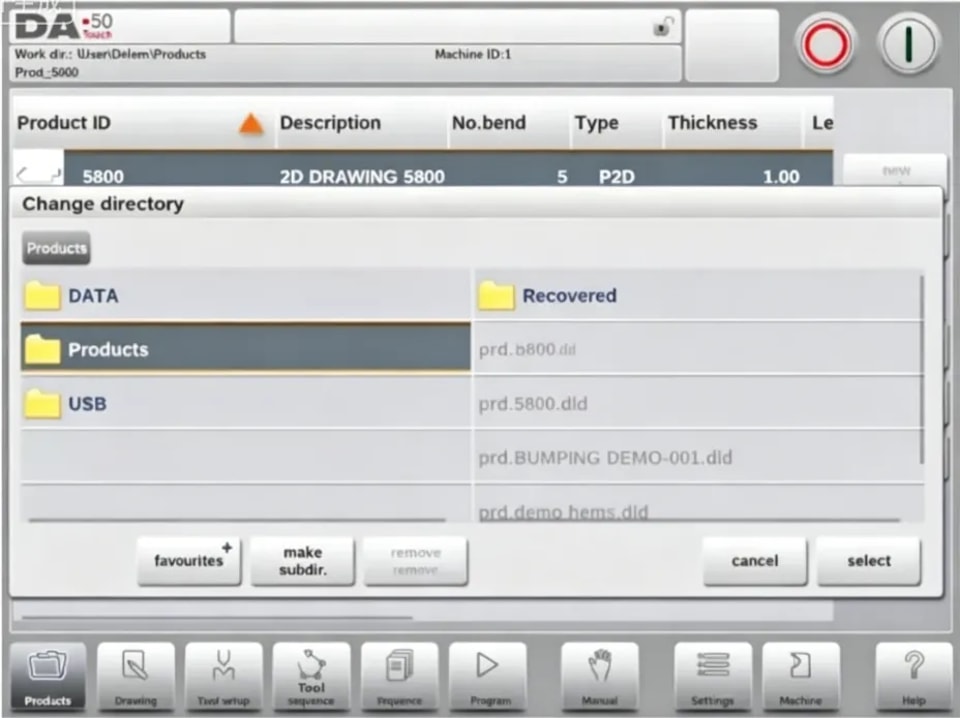

⒏Alterar diretório

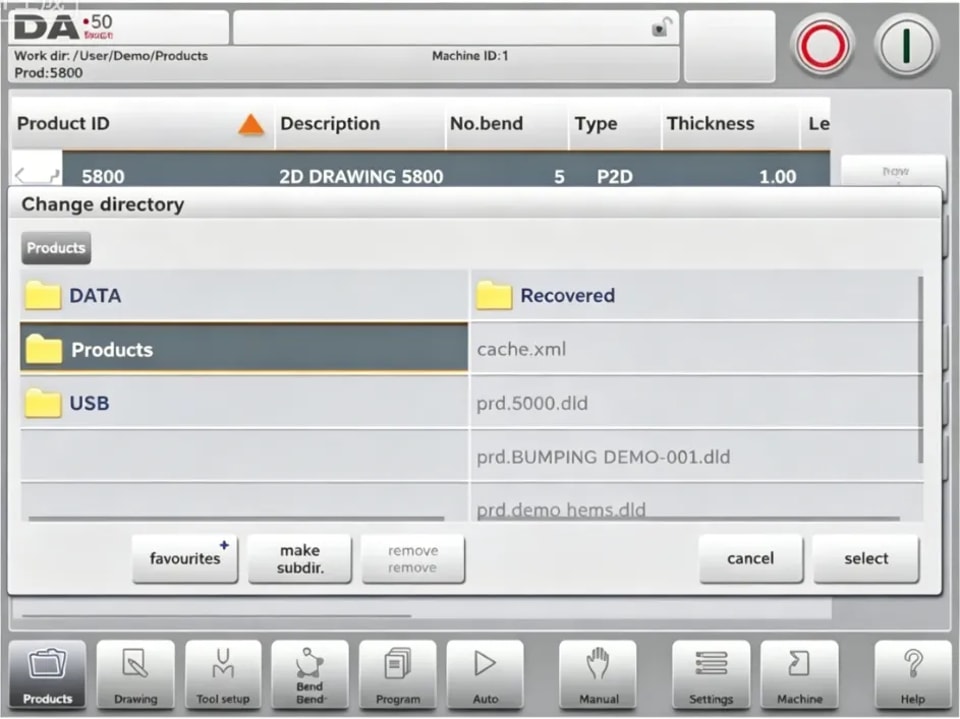

Para mudar para outro diretório de produtos ou adicionar um novo diretório de produtos, toque em Alterar Diretório. Quando for necessário remover um diretório obsoleto, selecione o diretório e toque em Remover Diretório. Quando chegar ao diretório desejado, toque em Selecionar para voltar à tela Produtos, que mostrará todos os produtos do diretório. O nome do diretório local ativo é exibido no cabeçalho.

⒐Seleção de produto em rede (disponível apenas quando a opção Rede tiver sido instalada)

Quando um diretório de rede tiver sido montado no controle, esse diretório montado pode ser encontrado em Rede. A Rede fica disponível ao lado do diretório de Produtos ao usar alterar diretório. O nome da unidade montada indica disponibilidade para seleção e armazenamento de produtos.

Os diretórios de rede podem ser navegados no navegador de diretórios. É possível selecionar, adicionar e remover diretórios, e selecionar produtos. Quando chegar ao diretório desejado, toque em Selecionar para voltar à tela Produtos, que mostrará todos os produtos do diretório. O diretório de rede passa então a ser o diretório local ativo. Seu nome é exibido no cabeçalho da tela.

Desenho do produto

●Propriedades gerais do produto

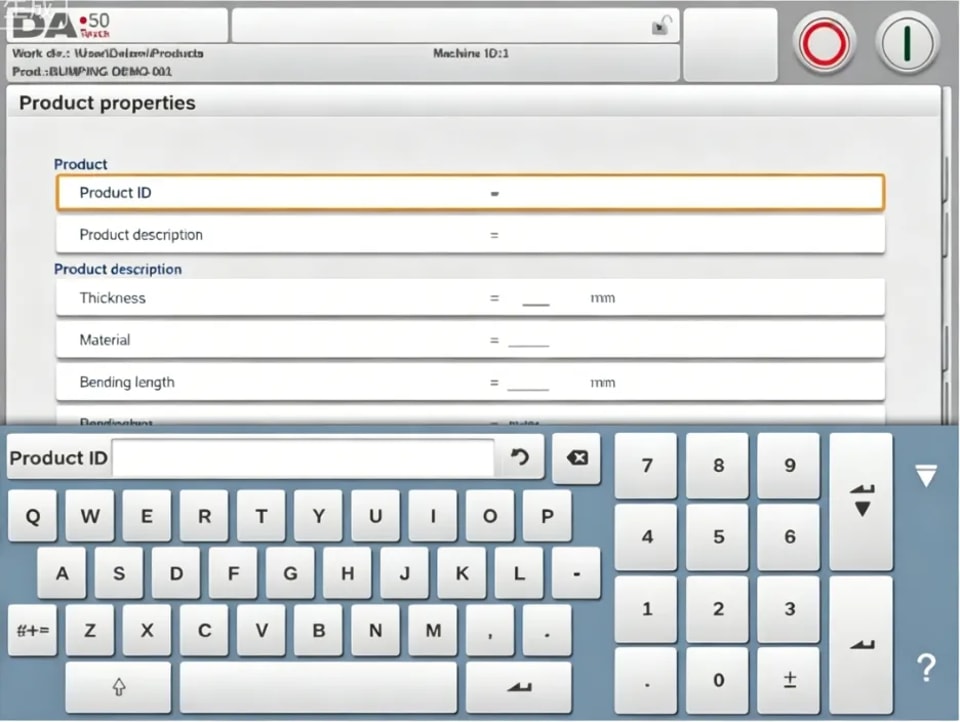

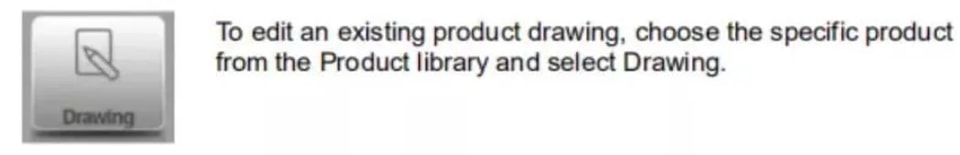

Para iniciar um novo desenho de produto, escolha Novo Produto na biblioteca de produtos

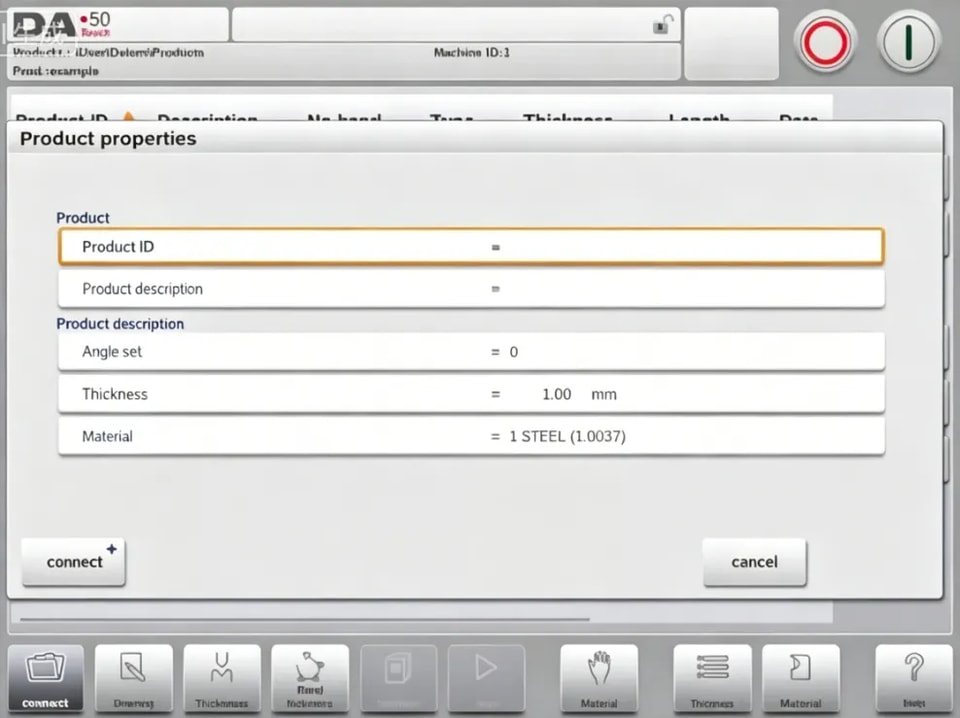

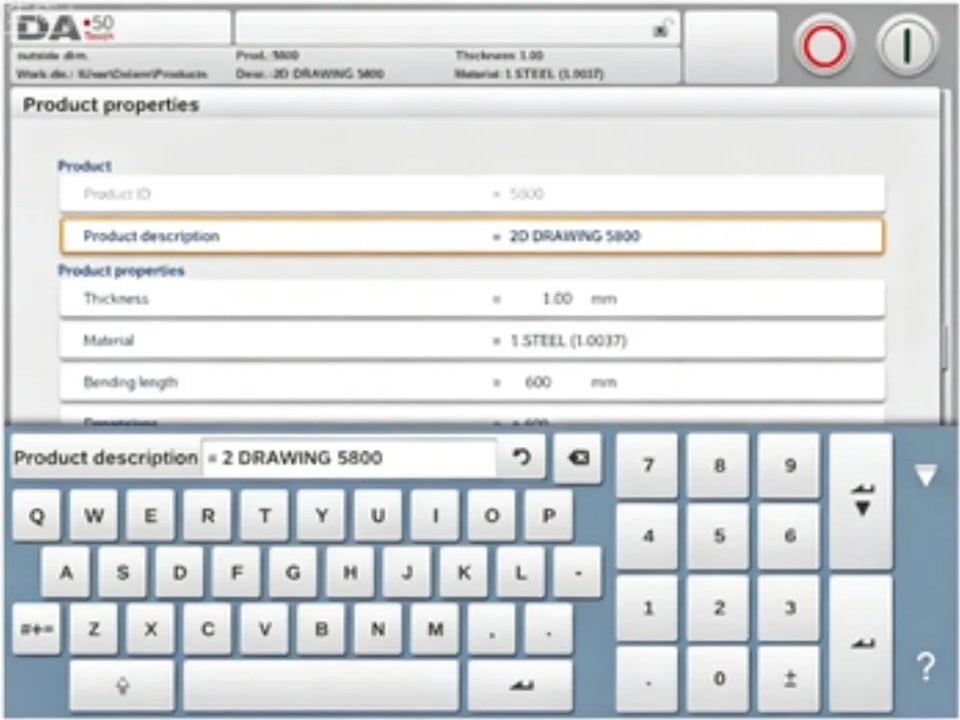

Quando um novo desenho de produto é iniciado, aparece uma tela com as propriedades gerais do produto. Primeiro, essas propriedades, os dados gerais, devem ser definidas antes de iniciar o desenho do produto.

●Desenho 2D do produto

⒈ Introdução

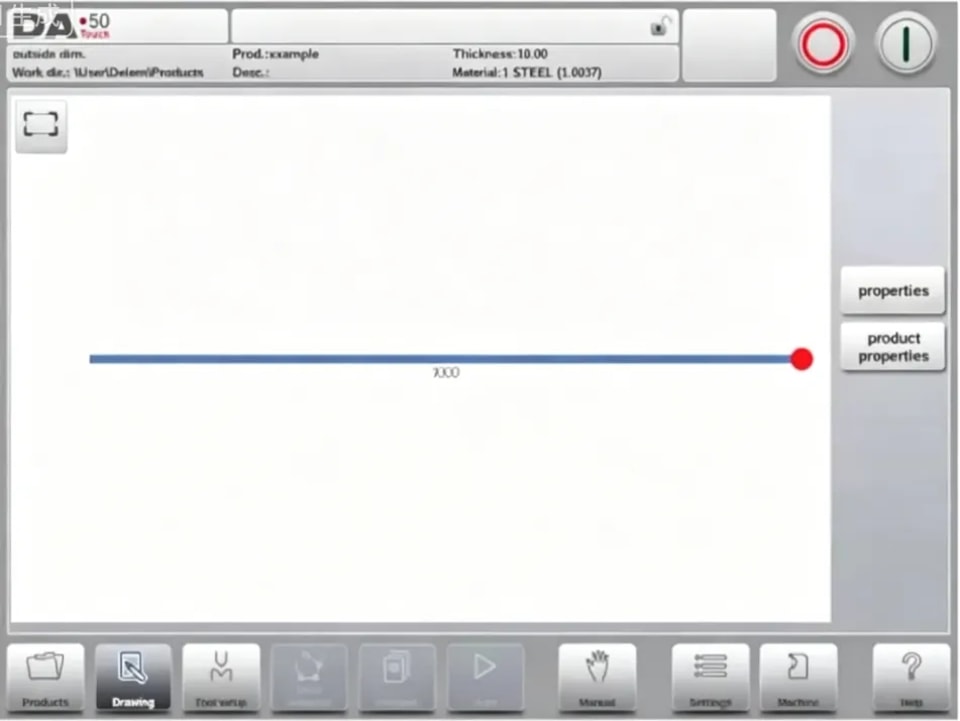

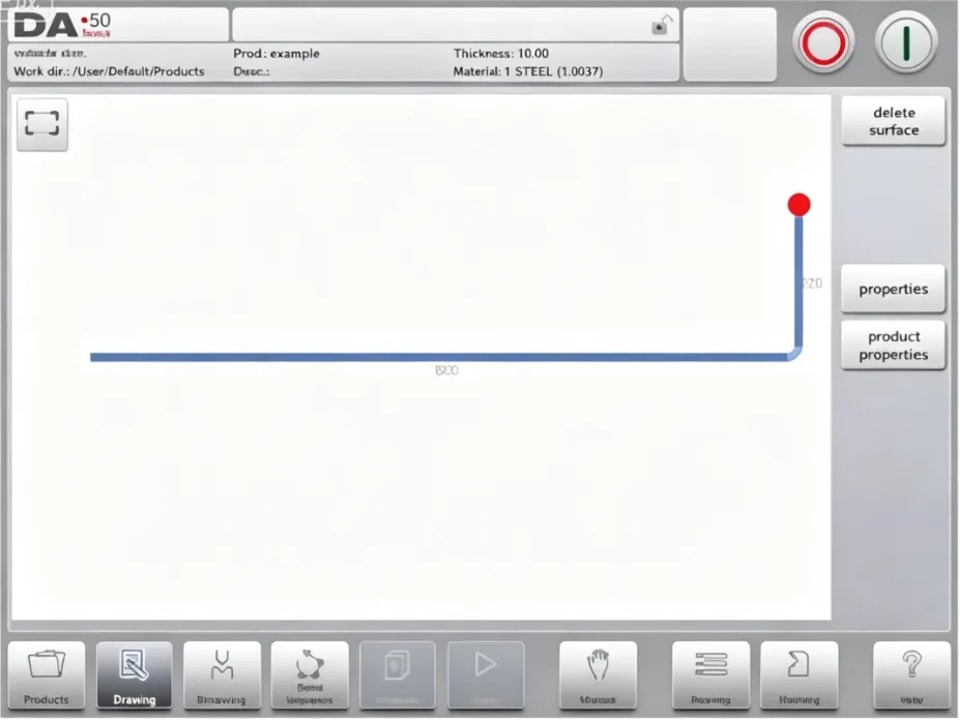

Após inserir os dados gerais do produto, a tela de desenho aparece.

Na linha superior de informações, você encontrará os dados do ID do produto, a descrição do produto, a seleção de dimensões internas/externas e o diretório atual do produto.

Agora você pode criar o perfil do produto. É possível usar os dedos para tocar e criar rapidamente o produto no modo ‘esboço’. Depois disso, as dimensões reais do produto e os valores correspondentes podem ser inseridos usando o teclado.

Também é possível inserir diretamente o ângulo da dobra, seguido do comprimento desse lado, usando o teclado e o botão Enter. As propriedades são solicitadas na barra de entrada da tela, no painel do teclado. Esse procedimento continua até que o produto tenha o perfil desejado.

Os dados do produto podem ser alterados selecionando Propriedades do Produto. As propriedades dos ângulos e linhas do produto podem ser alteradas selecionando Propriedades.

●Propriedades da linha

⒈Introdução

Quando o cursor estiver sobre uma das linhas do produto, é possível alterar as propriedades dessa linha selecionando Propriedades.

Projeção

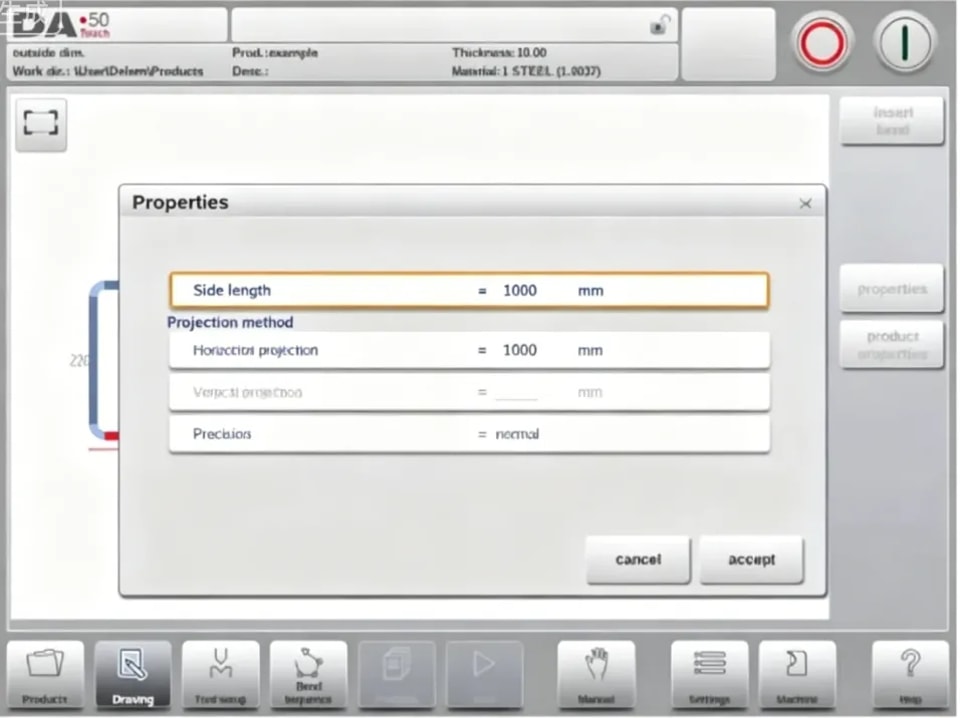

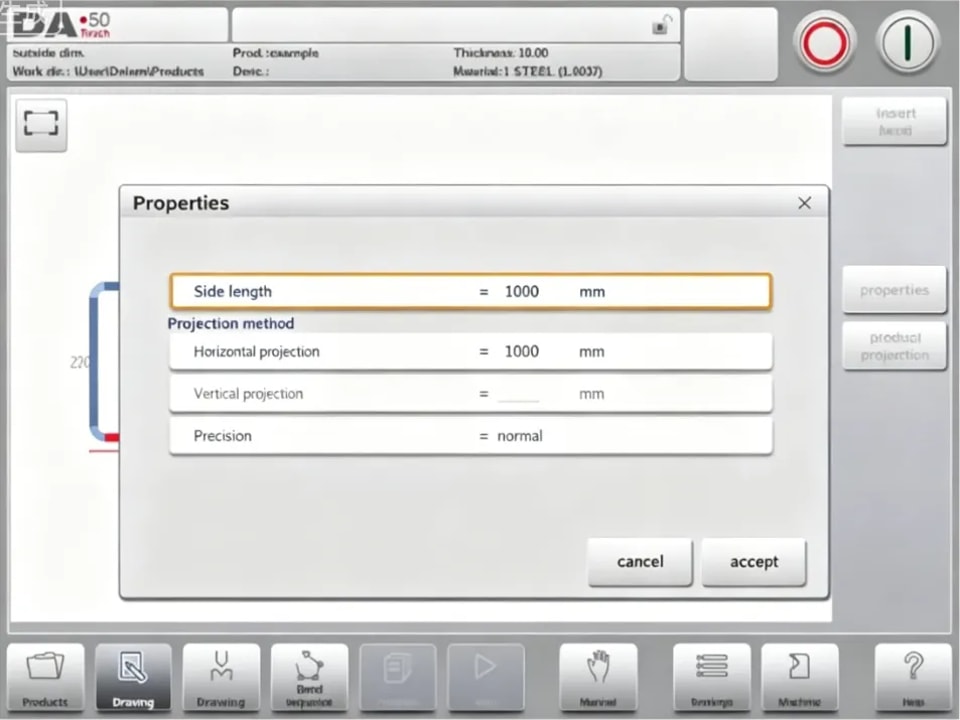

Na janela com as propriedades da linha, podem ser programadas as seguintes propriedades de projeção:

Projeção horizontal

A distância horizontal que uma linha deve medir, independentemente do valor do seu ângulo.

Projeção vertical

A distância vertical que uma linha deve medir, independentemente do valor do seu ângulo.

● Seleção de precisão

Quando o cursor de desenho estiver sobre um segmento de linha, você pode selecionar o nível de precisão dessa linha. Entre em Propriedades e vá até o parâmetro Precisão.

● Propriedades de dobra

⒈Desenhar um produto graficamente consiste simplesmente em programar o comprimento da linha, o valor do ângulo, o comprimento da próxima linha etc., até que o produto atinja a forma desejada. As dobras no produto têm propriedades padrão ou específicas. As propriedades de dobra podem ser definidas selecionando a dobra e

selecionando Propriedades.

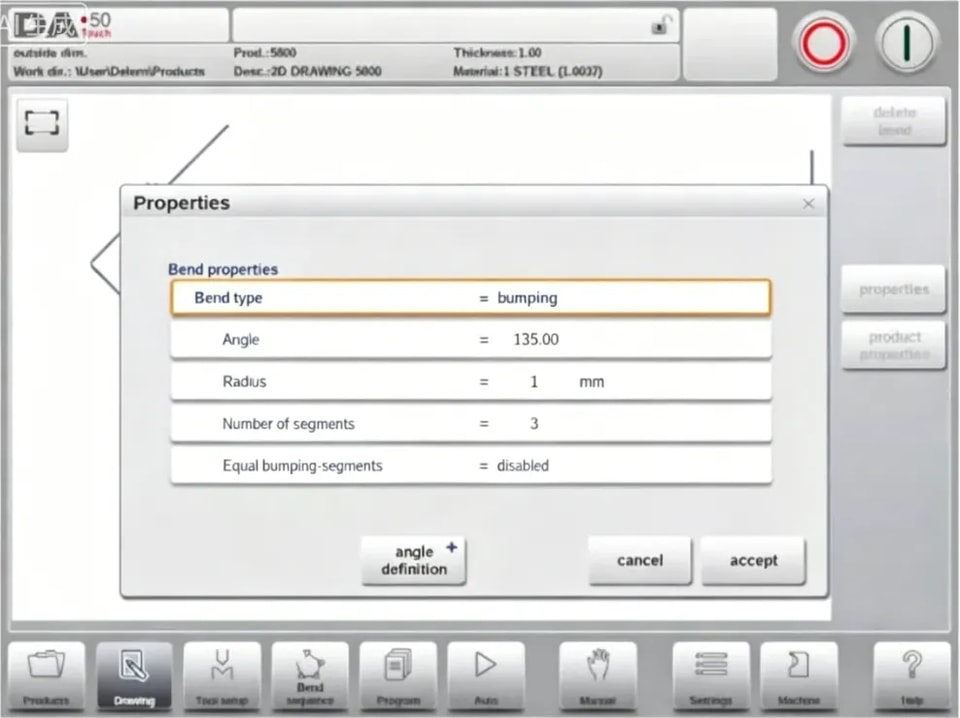

⒉ Raio grande: dobragem por sucessivas pequenas dobras

Se uma ferramenta com raio grande não estiver disponível, pode-se escolher o método de dobragem por sucessivas pequenas dobras. Com esse método, obtém-se um raio grande no produto por meio de uma série de pequenas dobras consecutivas.

⒊ Dobras de bainha

Ao criar o perfil desejado do produto com uma dobra de bainha, é possível primeiro preparar uma aba com ângulo de pré-dobra, posicionar o cursor sobre a dobra e selecionar Propriedades. As propriedades da dobra podem ser programadas na janela pop-up.

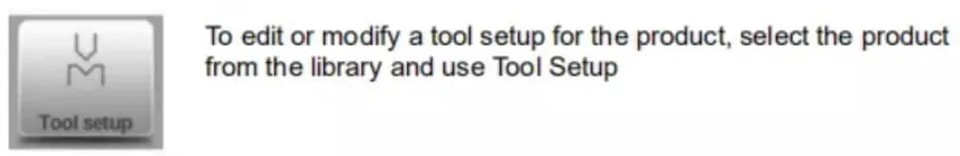

Configuração de ferramentas

● Introdução

● Procedimento padrão

Quando a função Configuração da ferramenta é ativada, a tela mostra a configuração ativa da máquina. Tanto o punção quanto a matriz podem ser selecionados na biblioteca de ferramentas.

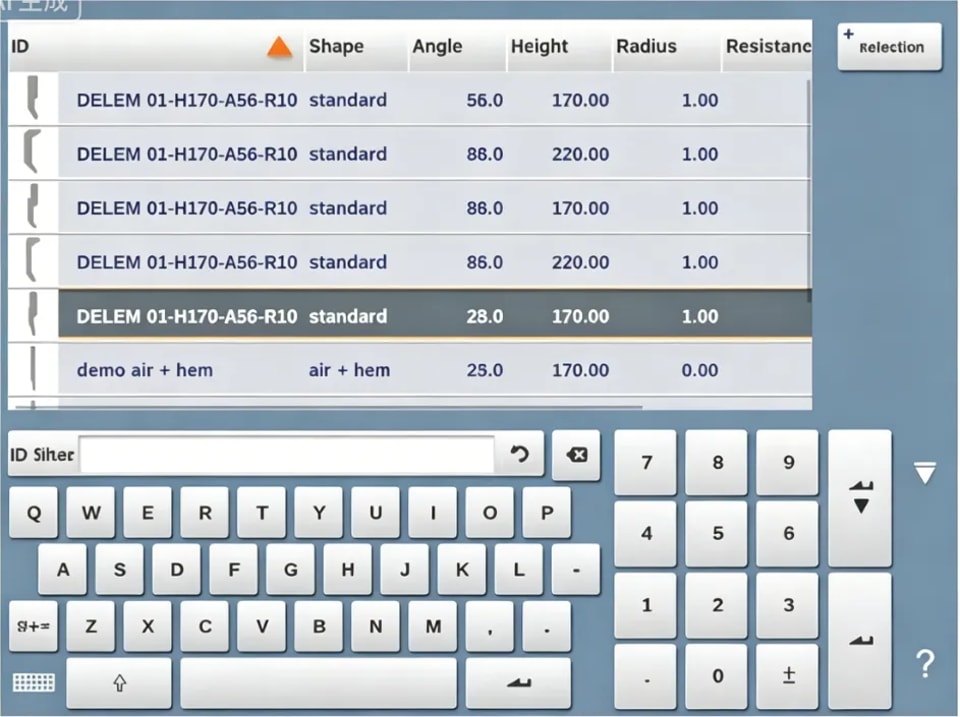

● Seleção de ferramentas

Ao selecionar ferramentas, tanto a ferramenta superior quanto a inferior (respectivamente, punção e matriz) podem ser escolhidas na biblioteca de ferramentas.

Toque em Selecionar punção ou Selecionar matriz para alterar as ferramentas na configuração.

Para alterar a filtragem, Seleção pode ser usada para alternar entre ID e Descrição.

Sequência de dobra

● Introdução

Quando uma configuração de ferramentas estiver disponível, a simulação de dobra pode ser iniciada para determinar uma sequência de dobra para o produto ativo. A determinação da sequência de dobra é iniciada tocando no botão de navegação Sequência de dobra.

A determinação da sequência de dobra pode ser realizada por cálculo automático, começando com o produto dobrado. Também é possível determinar a sequência manualmente, começando com o produto plano, sem usar o cálculo automático.

Na tela de sequência de dobra, o produto aparece entre as ferramentas em uma possível última posição de dobra. Ao iniciar a simulação, o produto é mostrado em seu estado final. Para obter uma sequência de dobra, o produto deve ser desdobrado da última dobra até a primeira. Isso pode ser feito com as teclas de função disponíveis.

Quando se preferir começar com um produto desdobrado para escolher manualmente a sequência de dobra, isso pode ser selecionado no botão de comando Sequência de dobra.

● Seletor de dobra

Na tela de sequência de dobra, as dobras podem ser selecionadas e navegadas com o seletor de dobra. Na parte superior da tela, o número de dobras é indicado com seletores de dobra preliminares. Após concluir a sequência de dobra, todos ficam coloridos, ativos e mostram um indicador de rotação.

● Produto desdobrado

Para gerar um programa CNC, a sequência de dobra deve ser conhecida. Há duas maneiras de obter isso:

• Pressione a tecla de função Calcular. O controle calculará automaticamente a sequência de dobra mais rápida possível para este produto.

• Pressione repetidamente a tecla de função Desdobrar, até que o produto esteja completamente desdobrado.

● Seleção manual de dobras

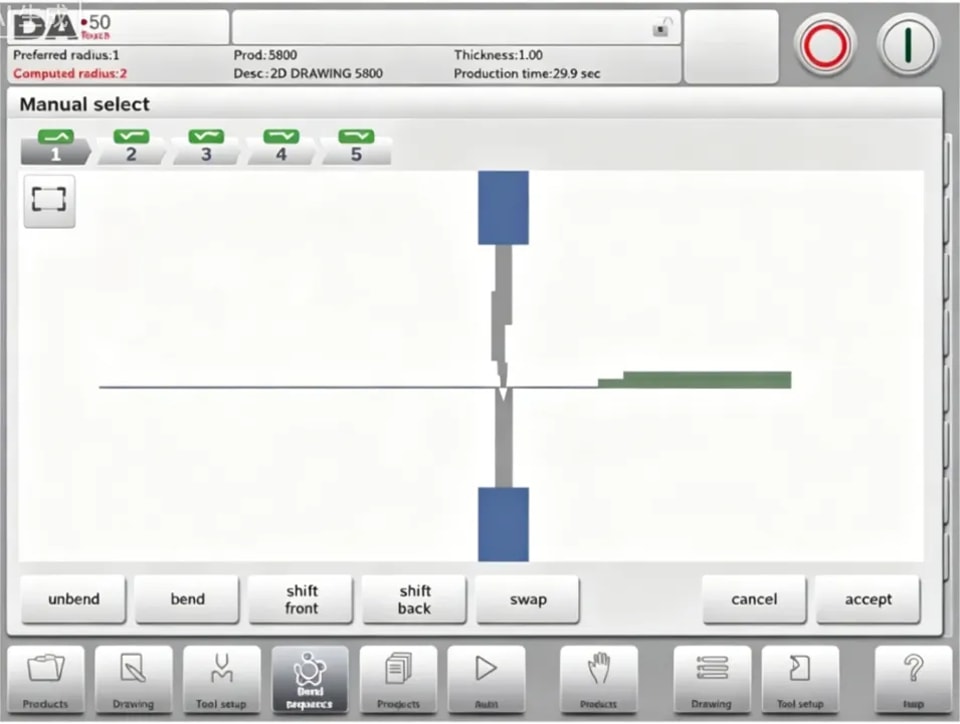

Normalmente, o controle propõe a próxima dobra/desdobra na sequência. Isso é calculado pelo controle com base nas atribuições programadas e, claro, na forma do produto e nas ferramentas aplicadas. Por vários motivos, pode ser necessário escolher outra linha de dobra para a sequência. A sequência de dobra pode ser alterada/determinada por meio da função Seleção manual. Quando a função Seleção manual é escolhida, uma nova janela é aberta.

⑴ Batente móvel

O controle calcula automaticamente, em cada dobra, as posições dos eixos X e R.

Ele leva em consideração os valores das atribuições de opções e busca uma solução sem colisão dos dedos com o produto. Para poder escolher posições alternativas, você pode mover os dedos manualmente selecionando a função Batente móvel. Uma nova janela aparece.

● Atribuições

⒈ Introdução

Os Assignment são parâmetros com os quais o cálculo da sequência de dobra é controlado. A tela de assignments é aberta a partir da tela de configuração da ferramenta com a tecla de função Assignm.

O cálculo automático da sequência de dobra trabalha com várias condições para encontrar um equilíbrio ideal entre o menor tempo de produção, as possibilidades de manuseio sem colisão entre produto/máquina e produto/ferramenta.

Para encontrar uma das opções ideais, é necessário programar vários parâmetros de cálculo com os quais a sequência de dobra pode ser calculada. Alguns desses parâmetros estão relacionados à máquina e outros estão relacionados à precisão do produto, às possibilidades de manuseio e aos tempos de giro.

⒉ Assignments – geral

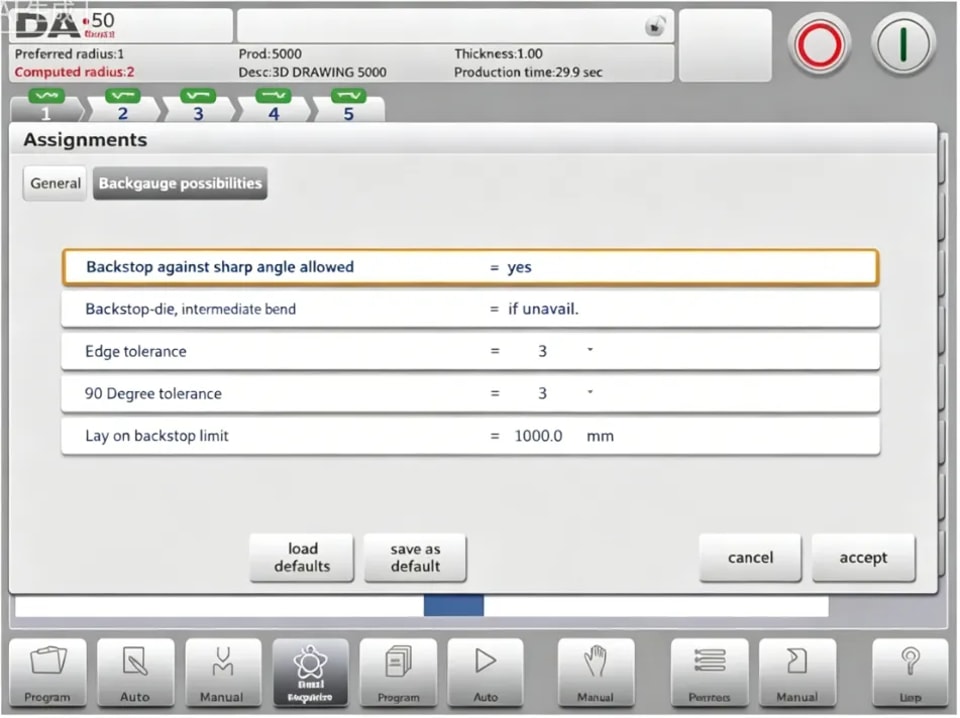

⒊ Assignments – possibilidades do batente traseiro

⒌ Exibir sequência de dobra

Quando a função Exibir Sequência de Dobra é pressionada, é mostrada uma visão geral gráfica da sequência de dobra.

Esta opção pode ser chamada a qualquer momento após a primeira desdobra ter sido realizada. A visão geral gráfica exibe as dobras determinadas, bem como as dobras ainda não determinadas (símbolo de ponto de interrogação).

Cada imagem na visão geral pode ser ampliada ou reduzida separadamente com as funções disponíveis. As imagens também podem ser giradas com o movimento dos dedos.

Programação do produto

● Introdução

Para editar um programa CNC existente, selecione um produto na visão geral de Produtos e clique no botão de navegação Programa. Ao iniciar um novo programa, selecione Novo Programa e, após informar as propriedades principais do produto, o sistema mudará automaticamente para Programa.

Em ambos os casos, deve aparecer uma tela como a mostrada acima. A programação e a alteração de dados são feitas da mesma forma nos dois modos.

● Parâmetros de dobra

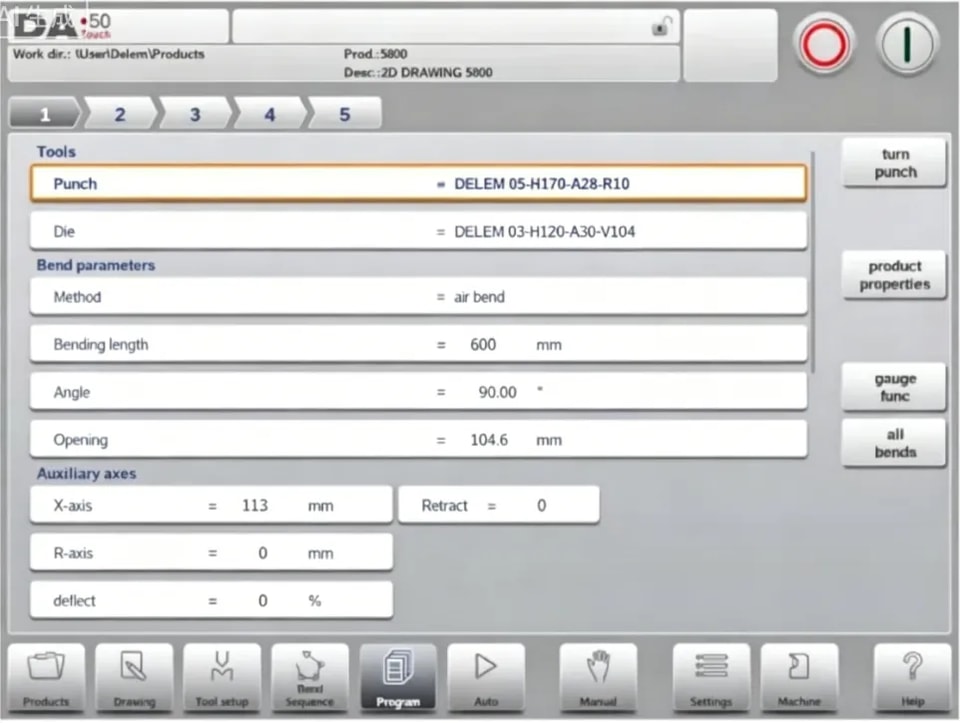

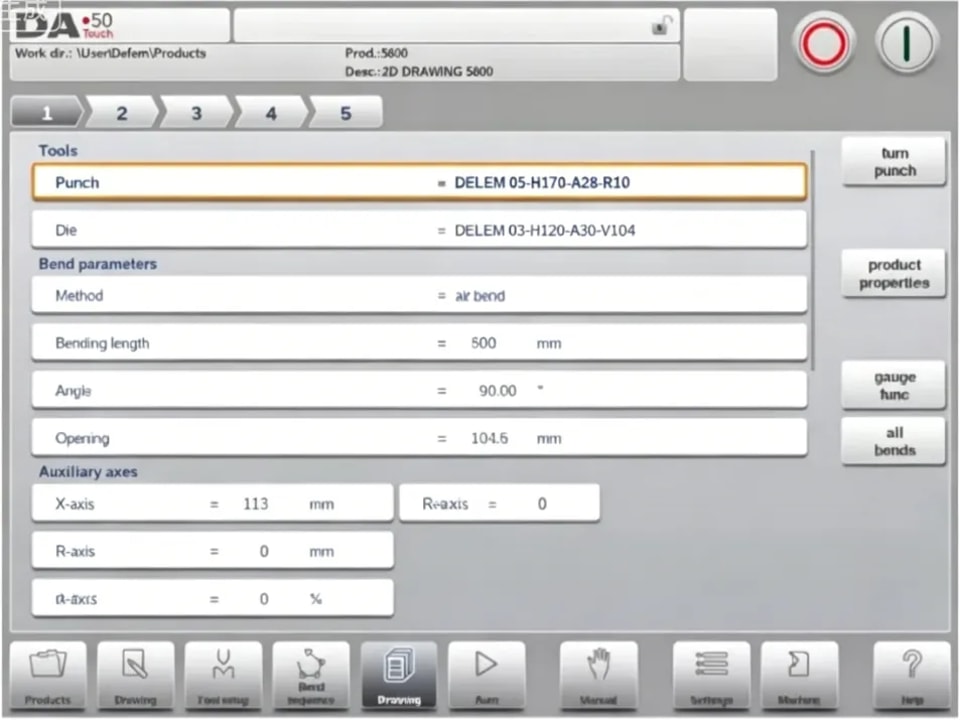

Os parâmetros de cada dobra são listados em uma página e podem ser percorridos. Abaixo, os parâmetros específicos de dobra são explicados.

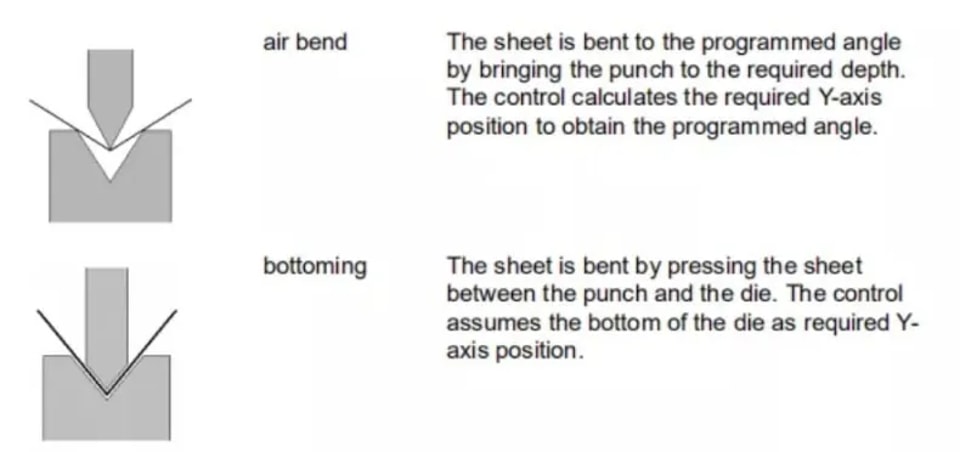

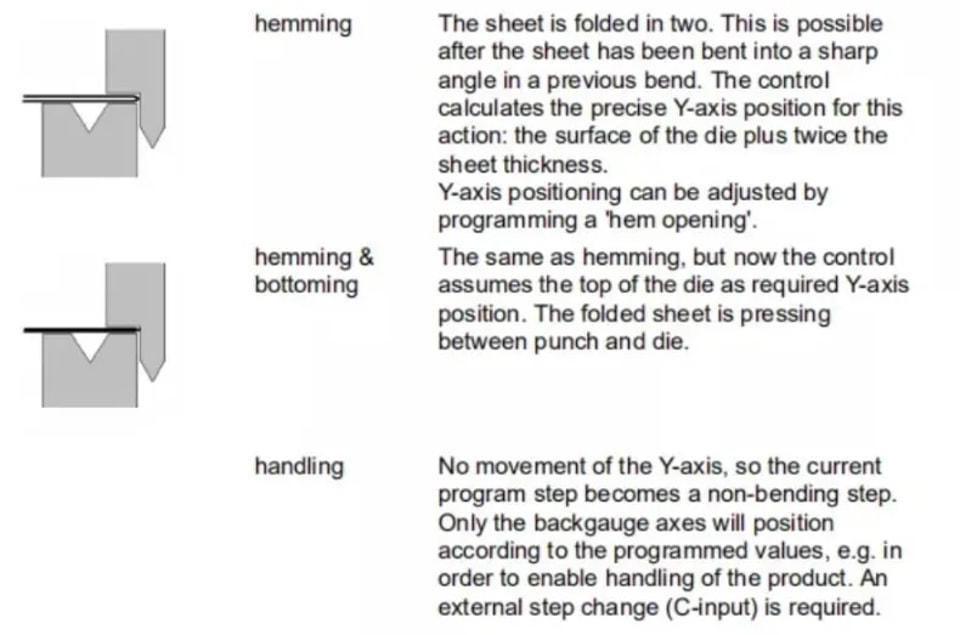

Métodos de dobra

● Funções de dobra

As funções auxiliares da dobra podem ser programadas rolando a página de parâmetros de dobra para baixo.

● Observações especiais de edição

Após alterar os dados do programa, o controle não calculará automaticamente:

1 Força

2 Descompressão

3 Ajuste do dispositivo de compensação

4 Correção da posição do eixo X

Os parâmetros 1 a 3 só são recalculados automaticamente se o parâmetro Auto

Computations Edit (ver o modo Configurações) tiver sido habilitado.

O parâmetro 4 só é recalculado automaticamente se o parâmetro Tabela de Abas de Dobra Ativa (ver o modo Configurações) tiver sido ativado. As correções na posição do eixo X podem ser editadas com os parâmetros Corr.X (por dobra) e G-corr.X (para todas as dobras do programa ativo) no modo Automático.

Há uma exceção:

Quando o parâmetro Método de Dobra é alterado, a Força e a Descompressão serão ajustadas automaticamente.

Modo automático

● Introdução

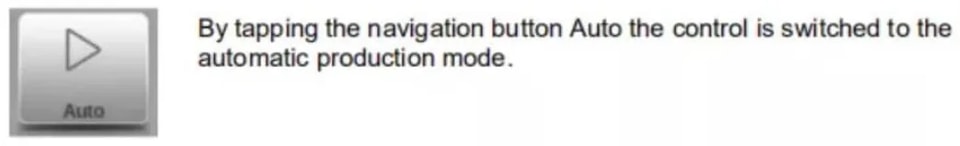

No modo automático, com o programa ativo, a produção pode ser iniciada. Depois de entrar no modo Auto, o botão Iniciar pode ser pressionado e a produção pode começar.

O modo automático executa o programa automaticamente dobra por dobra após pressionar o botão Iniciar. Ao selecionar um produto diferente no modo Produtos, que esteja na biblioteca e já tenha sido usado para produção, é possível mudar imediatamente para Auto e iniciar a produção. Sempre que um programa de dobra diferente for selecionado, você deve verificar suas ferramentas e as posições das ferramentas na máquina. Isso também é indicado com uma mensagem de aviso ‘verificar ferramentas’ ao entrar no modo automático.

Modo automático

● Introdução

No modo automático, com o programa ativo, a produção pode ser iniciada. Depois de entrar no modo Auto, o botão Iniciar pode ser pressionado e a produção pode começar.

O modo automático executa o programa automaticamente dobra por dobra após pressionar o botão Iniciar. Ao selecionar um produto diferente no modo Produtos, que esteja na biblioteca e tenha

já sido usado para produção, é possível mudar imediatamente para Auto e iniciar a produção. Sempre que um programa de dobra diferente for selecionado, você deve verificar suas ferramentas e as posições das ferramentas na máquina. Isso também é indicado com uma mensagem de aviso ‘verificar ferramentas’ ao entrar no modo automático.

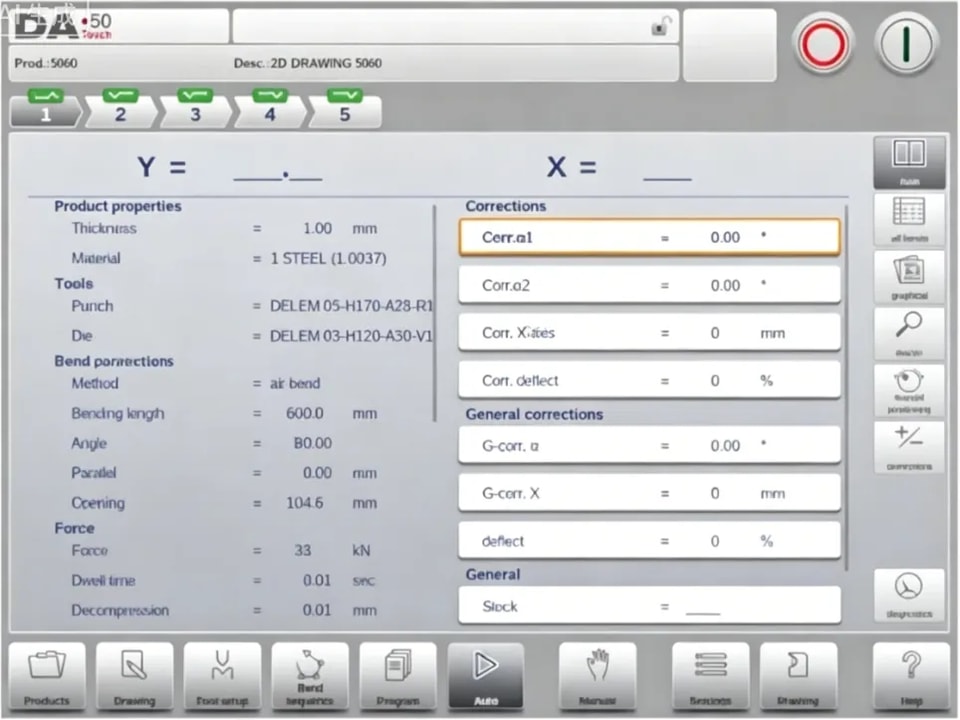

No cabeçalho da tela do modo Auto, o produto selecionado é exibido junto com a descrição do produto. Na parte superior da tela, o seletor de dobras mostra as dobras disponíveis no programa. Ao tocar na dobra preferida, ela pode ser selecionada. O botão Iniciar pode ser pressionado para começar a partir dessa dobra. Os detalhes da dobra selecionada são mostrados nas visualizações disponíveis.

⒈ Modo Auto, explicação dos parâmetros

A seguir está uma lista dos parâmetros disponíveis no modo Auto.

● Modos de visualização

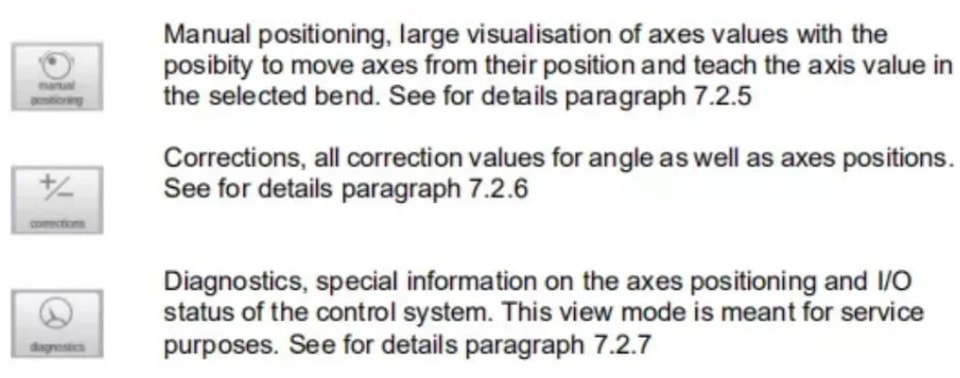

A tela do modo automático oferece uma diversidade de visualizações que podem ser escolhidas dependendo do método de produção. Ao selecionar o modo automático pela primeira vez, a tela principal será exibida. No lado direito da tela, os modos de visualização disponíveis podem ser selecionados.

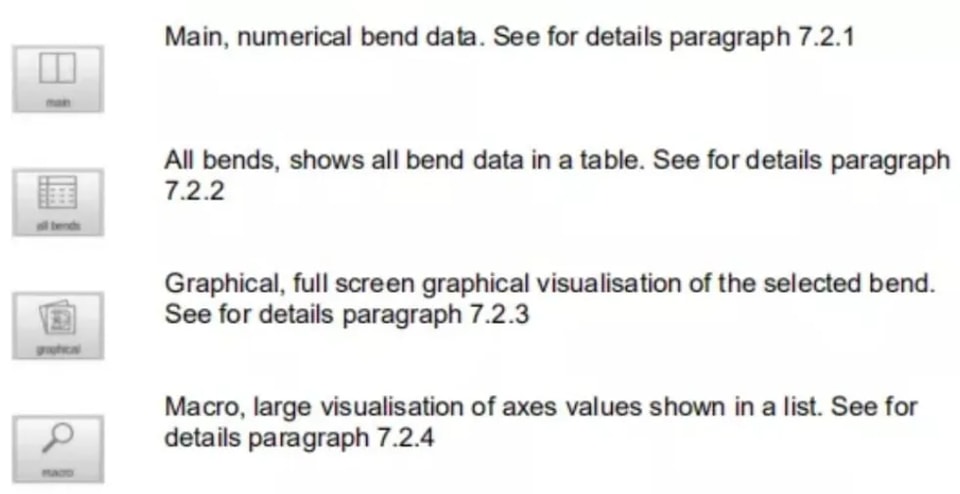

Os seguintes modos de visualização estão disponíveis:

● Correção de batida

No caso de uma dobra por batimento selecionada, pode ser inserida uma correção geral para a dobra por batimento. Esta função pode ser ativada quando o cursor estiver no parâmetro de correção de ângulo (‘corr. α1/α2’). Só está disponível se estiver carregado um produto que contenha uma dobra por batimento.

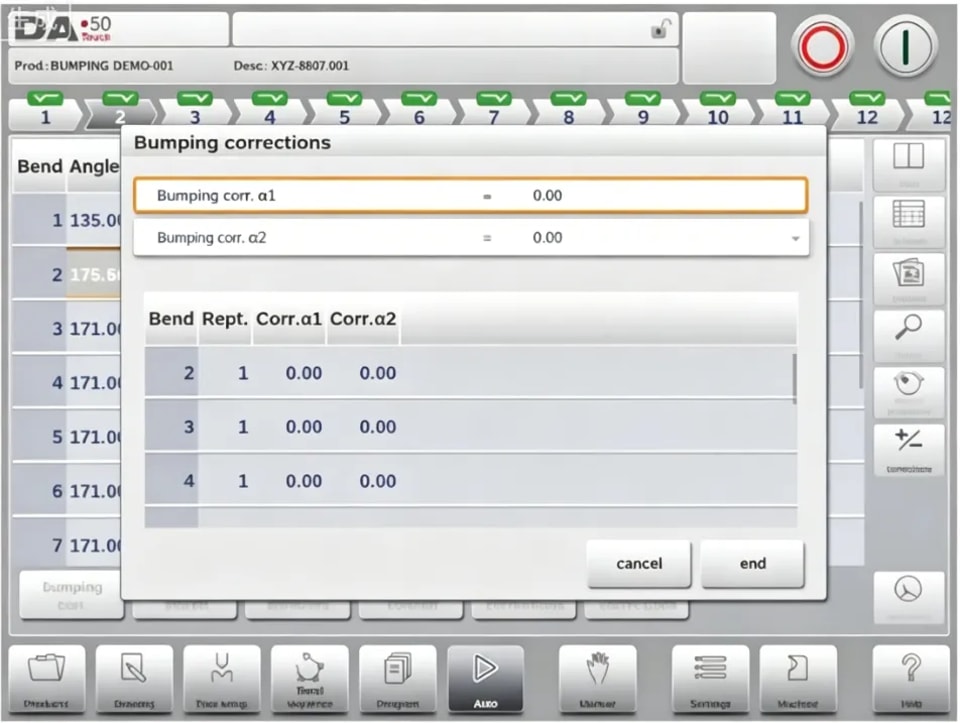

Com Bumping Corr., aparece uma nova janela na qual a correção pode ser inserida.

Modo manual

● Introdução

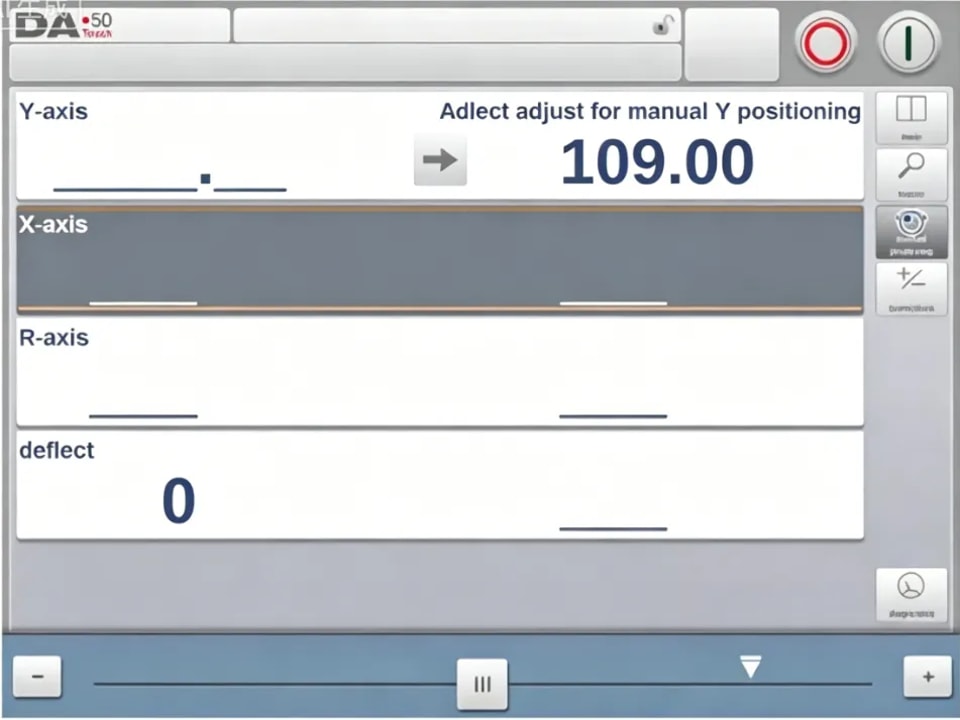

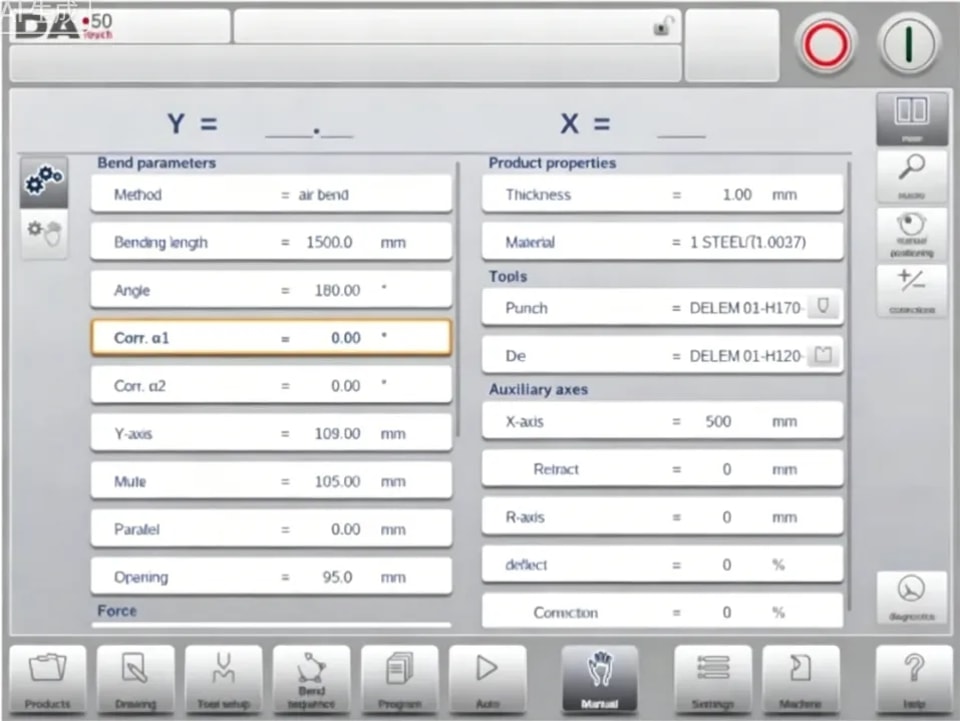

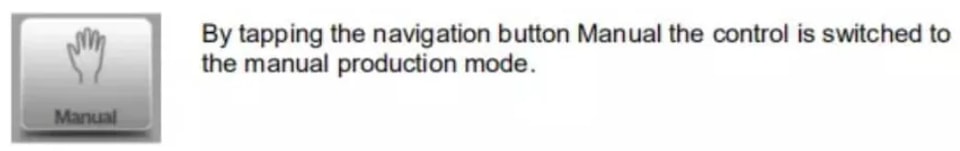

No modo manual, você programa os parâmetros para uma dobra. Este modo é útil para testes, calibração e dobras únicas.

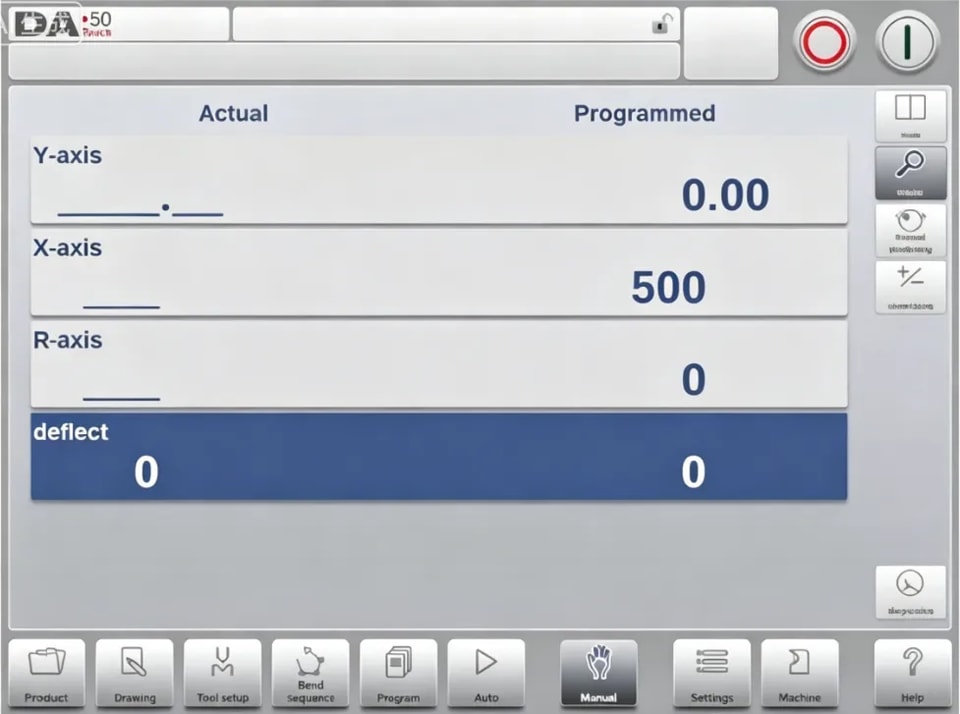

O modo manual é independente do modo automático e pode ser programado de forma independente dos programas na memória. Na parte superior da tela do modo manual, você encontra a posição atual do eixo Y e do eixo X principal. Todos os outros eixos e funções são listados um a um nas duas colunas abaixo.

Quando o valor do eixo Y ou do eixo X está destacado, isso significa que as marcas de referência desses eixos foram encontradas e que estão posicionadas corretamente em relação aos valores programados.

⒈ Modo manual, explicação dos parâmetros

A seguir, há uma lista dos parâmetros disponíveis no modo manual.

● Parâmetros de programação e visualizações

Os parâmetros no modo manual podem ser programados um a um. O efeito de um parâmetro sobre os outros pode ser calculado automaticamente ou manualmente. Isso depende do modo selecionado no lado esquerdo da tela. O interruptor de cálculo automático permite selecionar entre:

● Macro

Com Macro, o controle muda para uma nova visualização com apenas os valores dos eixos em destaque na tela. Essa visualização pode ser usada quando se trabalha um pouco afastado do controle, mantendo ainda a capacidade de ler os valores dos eixos.

● Movimentação manual dos eixos

⒈ Procedimento de movimentação

Para mover manualmente um eixo para uma posição específica, pode-se usar o controle deslizante na parte inferior da tela. Após tocar em Manual Pos na tela principal do Modo Manual, a seguinte tela aparece:

⒉ Aprendizado

Para ensinar o controle, assumindo uma posição encontrada pela movimentação manual de um eixo, pode-se usar um procedimento simples.

Quando você tiver movido um eixo para uma determinada posição com o controle deslizante, talvez queira armazenar essa posição. Para isso, toque no nome do eixo na coluna Programmed. O valor atual do eixo (lado esquerdo) aparecerá no campo do eixo programado (lado direito).

● Correções

Nesta visualização, são mostradas as correções da dobra programada no modo manual. Como se trata sempre de uma única dobra, será exibida uma única linha.

As correções programadas podem ser verificadas aqui de forma semelhante às correções no modo automático. As entradas no banco de dados de correções e para correção inicial também podem ser monitoradas nesta tela. Como essas entradas têm grande influência no resultado da dobra, o acesso ao banco de dados pode ser

usado para modificar. Isso também pode ser útil ao encontrar correções adequadas com testes de dobra e armazenar os resultados encontrados no banco de dados.

● Diagnósticos

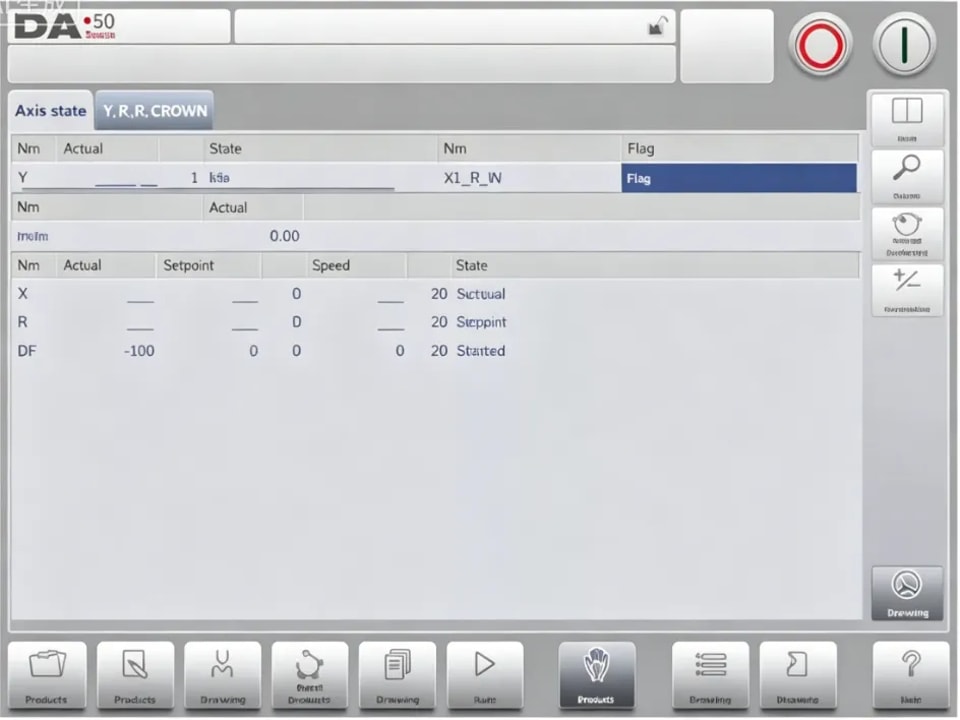

Ao tocar em Diagnostics, o controle muda para uma nova visualização que mostra o estado dos eixos. Nesta janela, é possível observar o estado atual dos eixos disponíveis. Esta tela também pode ficar ativa enquanto o controle está em funcionamento. Assim, pode ser usada para monitorar o comportamento do controle durante um ciclo de dobra.

Configurações

● Introdução

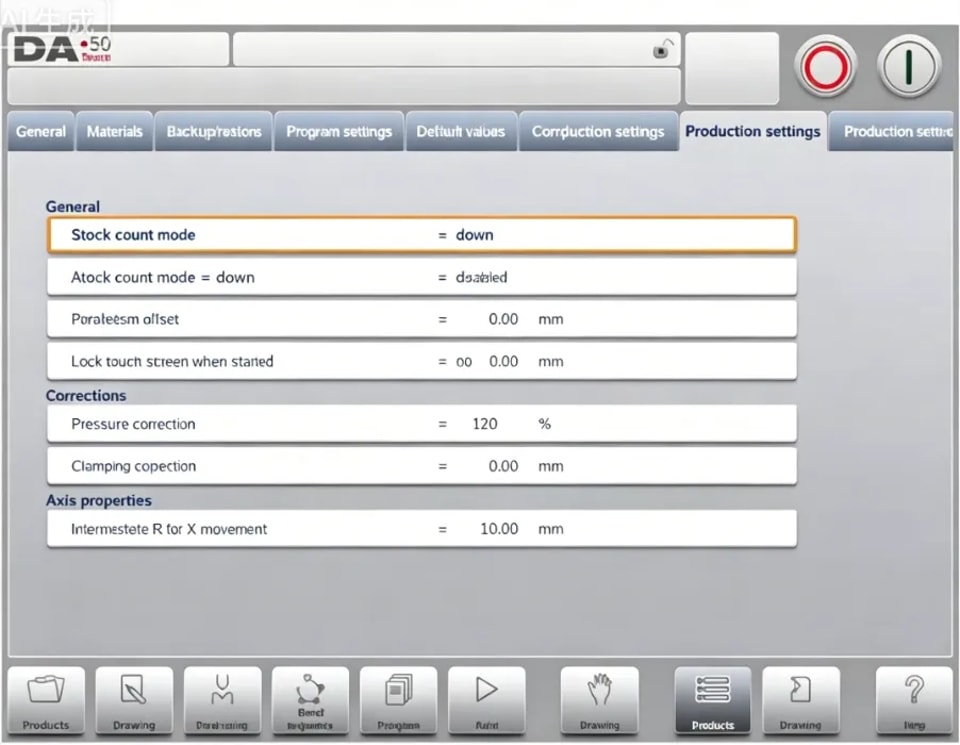

O modo Configurações do controle, que pode ser encontrado no painel de navegação, dá acesso a todos os tipos de ajustes que influenciam a programação de novos produtos e programas. Valores padrão e restrições específicas podem ser definidos.

As configurações são divididas em várias abas, organizando logicamente os diferentes assuntos. Nas seções a seguir, são discutidas as abas disponíveis e as configurações detalhadas.

A navegação pelas abas pode ser feita simplesmente tocando nelas e selecionando o item desejado para ajuste. Como pode haver mais abas do que a tela consegue mostrar em uma única visualização, arrastar as abas na horizontal permite visualizar e selecionar todas as abas disponíveis.

● Geral

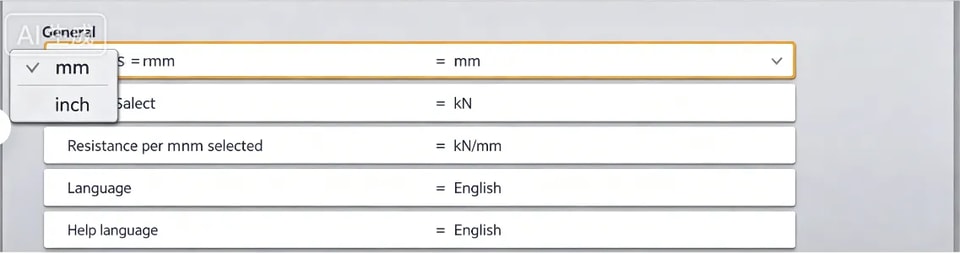

Selecione a aba desejada e toque no parâmetro a ser alterado. Quando os parâmetros tiverem um valor numérico ou alfanumérico, o teclado aparecerá para inserir o valor desejado. Quando a configuração ou o parâmetro puder ser selecionado de uma lista, a lista aparecerá e a seleção poderá ser

feita por toque. Listas mais longas permitem rolagem vertical para verificar os itens disponíveis.

● Materiais

Nesta aba, os materiais e suas propriedades podem ser programados. Materiais existentes podem ser editados, novos materiais podem ser adicionados ou materiais existentes podem ser excluídos. É possível programar no controle um máximo de 99 materiais.

● Backup / restauração

Esta aba oferece as possibilidades de fazer backup e restaurar produtos, ferramentas, bem como configurações e tabelas. Quando produtos ou ferramentas são originários de modelos de controle mais antigos, para ambos também pode ser encontrada aqui uma função de importação. Ferramentas e produtos podem ser copiados e restaurados de acordo com os procedimentos a seguir.

Os procedimentos para salvar ou ler dados são semelhantes para todos os tipos de mídia de backup: por exemplo, rede ou pendrive USB
