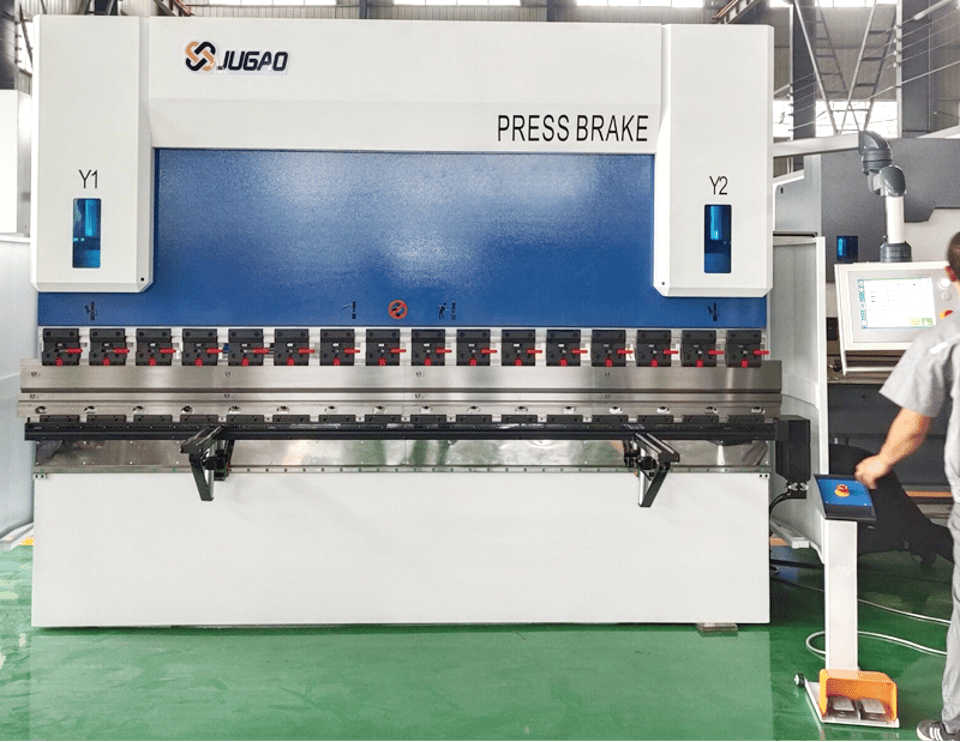

Método de cálculo do ângulo de dobra da prensa dobradeira

O cálculo do ângulo de dobragem de uma máquina de dobrar CNC geralmente envolve vários fatores, incluindo tipo de material, espessura da chapa, raio de dobra e coeficiente de dobra. Diferentes ângulos de dobra e tipos de material exigem métodos e coeficientes de cálculo diferentes. A seguir estão os métodos para calcular ângulos de dobra para diferentes tipos de materiais:

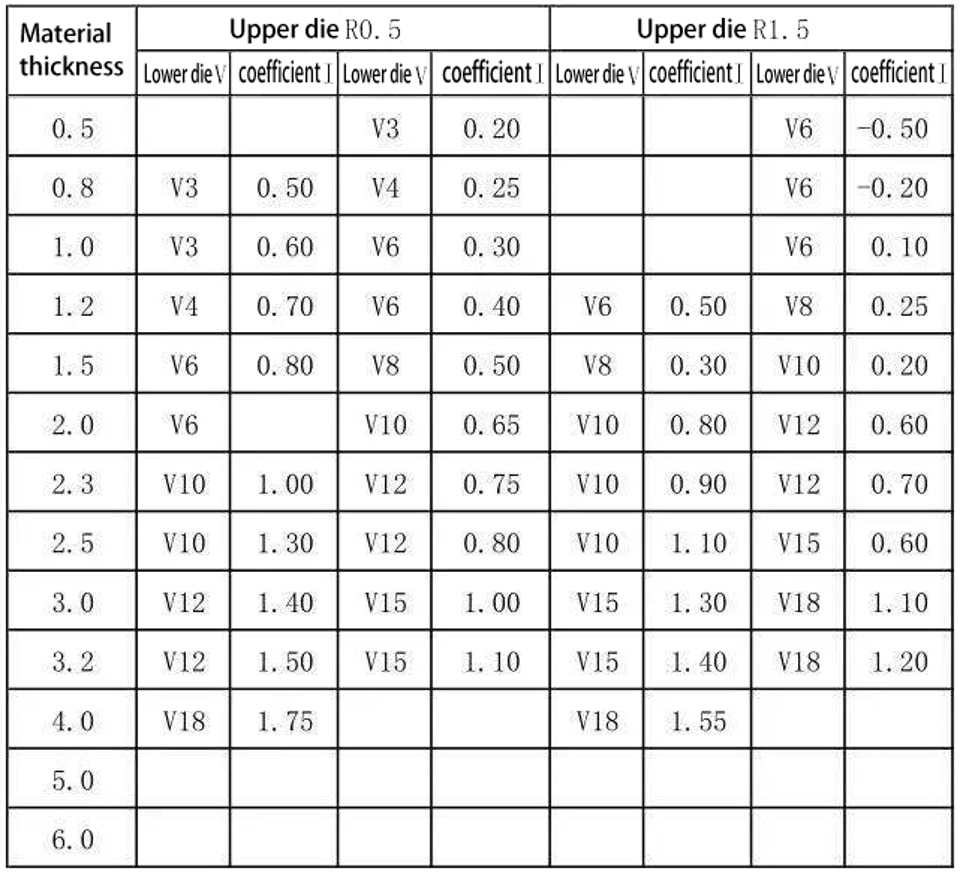

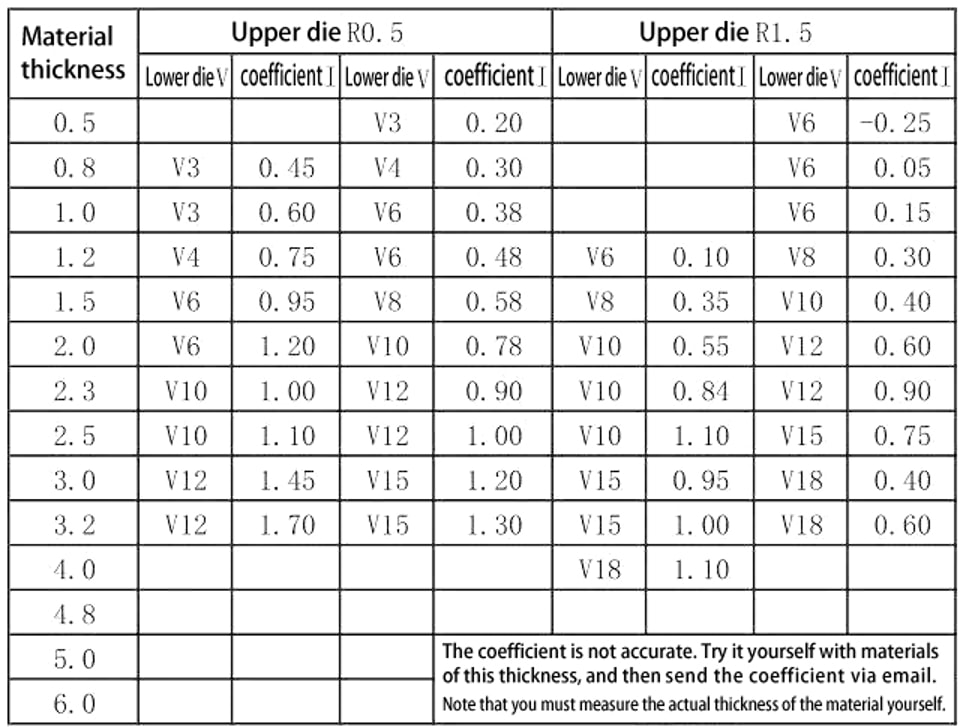

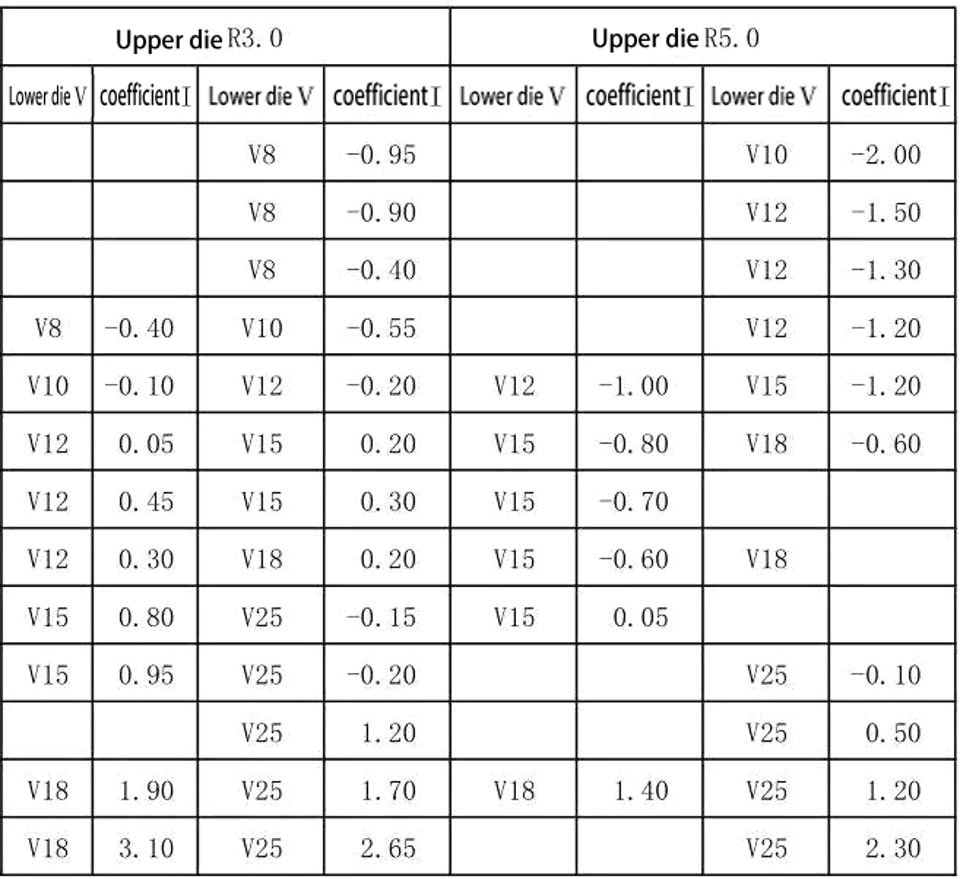

1. Dobra de chapa de ferro: ao dobrar em 90 graus, o raio R do punção superior comumente usado é 0,5, a matriz inferior V é 5T e o coeficiente de dobra é 0,4T. A fórmula para calcular o tamanho desenvolvido é L1+L2-2T+coeficiente.

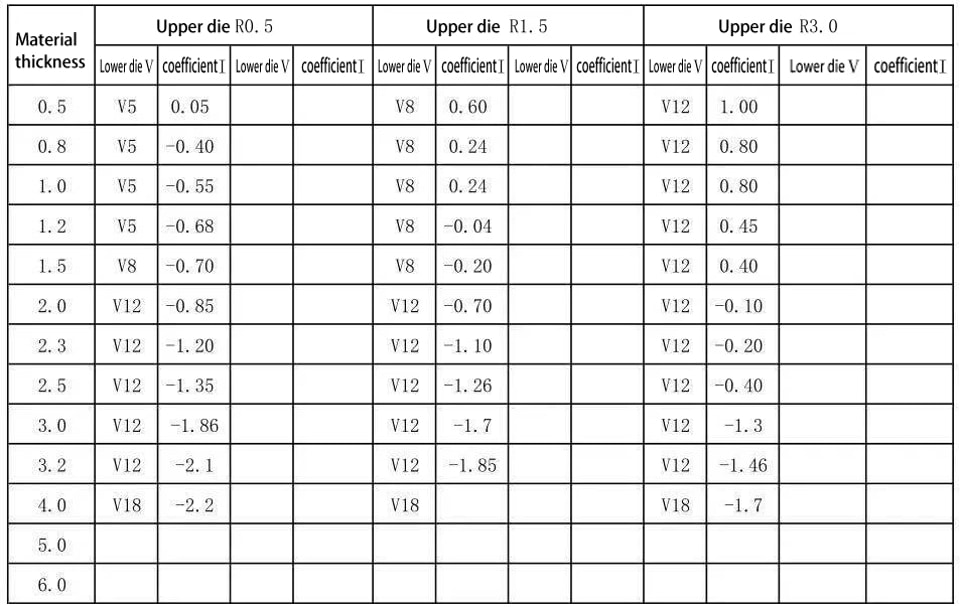

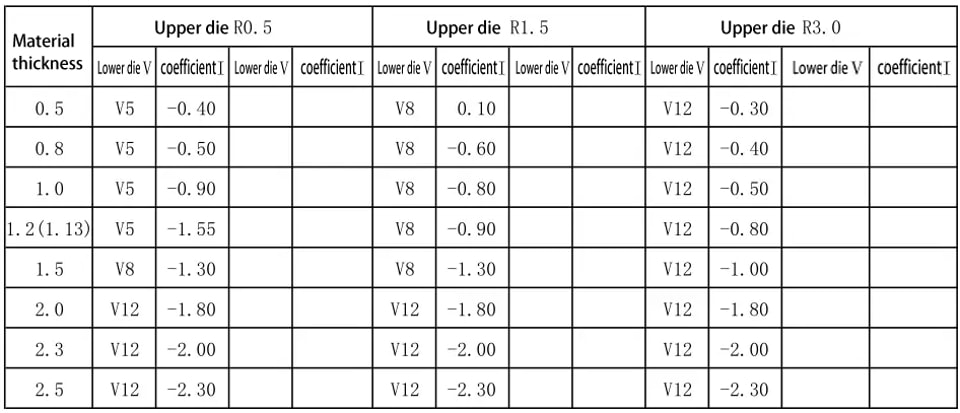

2. Dobra de 60 graus da chapa de ferro (usando matriz de penetração profunda)

Tamanho desenvolvido=L1+L2+coeficiente

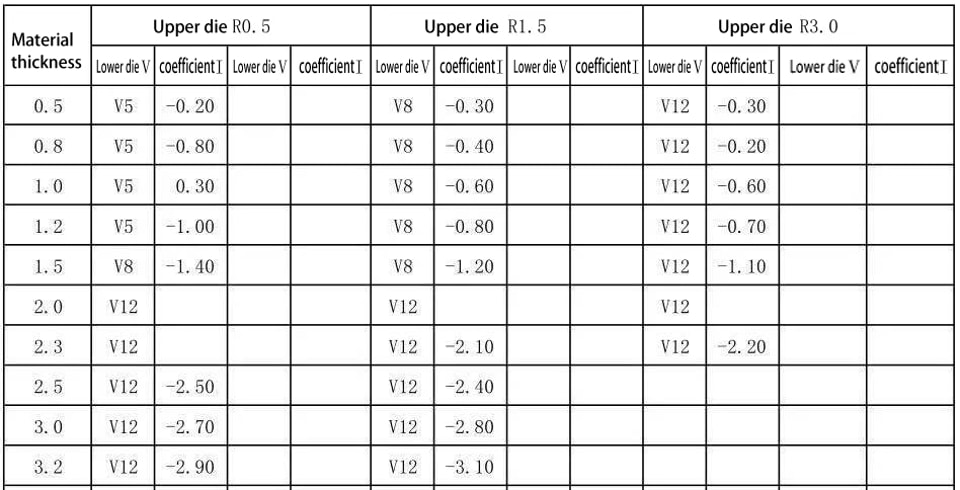

3. Dobra de 30 graus da chapa de ferro (use matriz de penetração profunda)

Tamanho desenvolvido=L1+L2+coeficiente

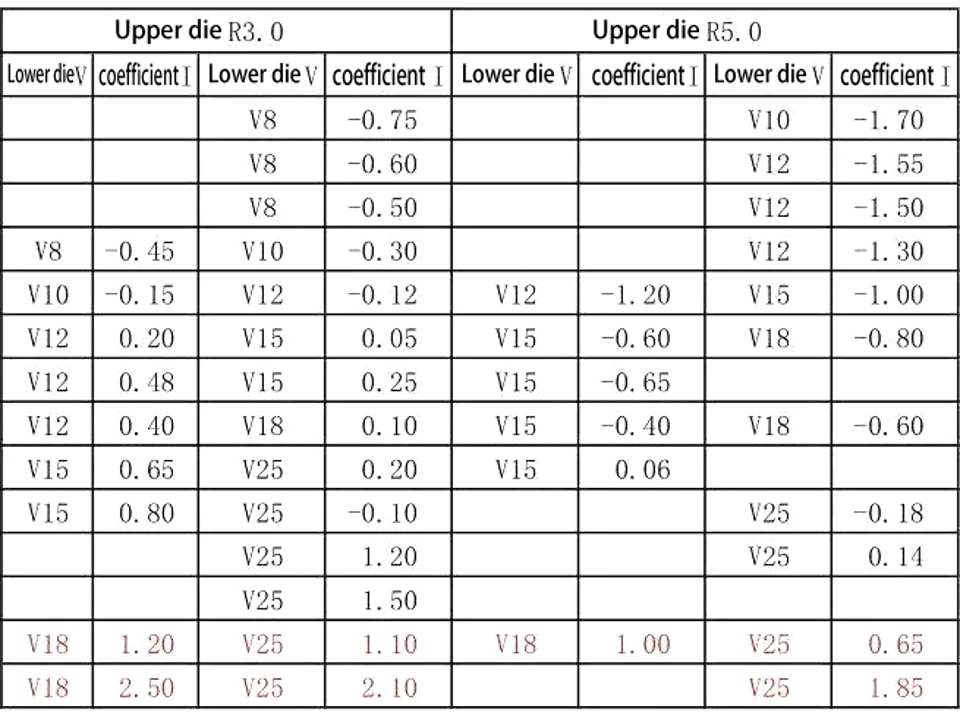

4. Dobra de 90 graus da chapa de alumínio: dobra normal com raio R0,5 no punção superior, matriz inferior V=5T, coeficiente de dobra 0,4T, seleção da ranhura V: V=5T+R (R>0,5)

Tamanho desenvolvido=L1+L2-2T+coeficiente

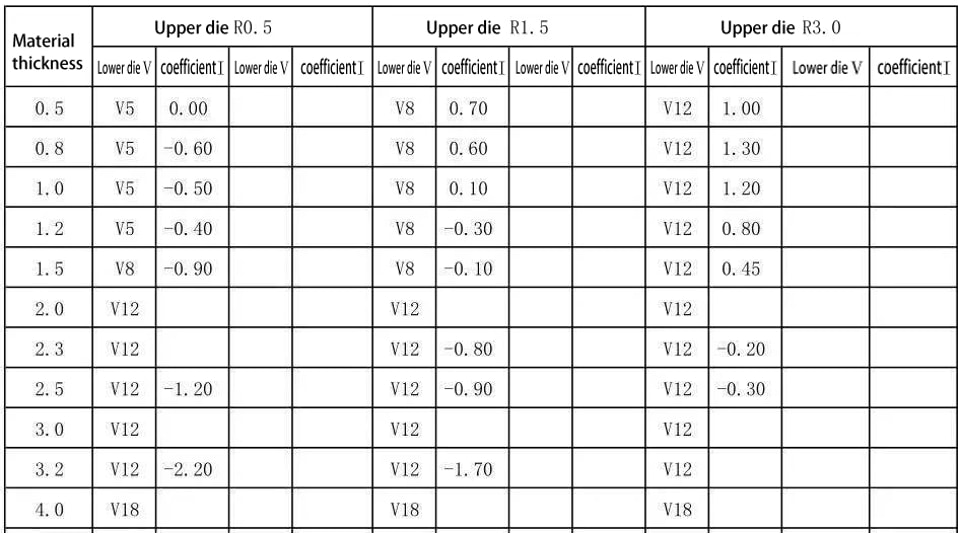

5. Dobra de 60 graus da chapa de alumínio (usando matriz de penetração profunda)

Tamanho desenvolvido=L1+L2+coeficiente

6. Dobra de 30 graus da chapa de alumínio (usando matriz de penetração profunda)

Tamanho desenvolvido=L1+L2+coeficiente

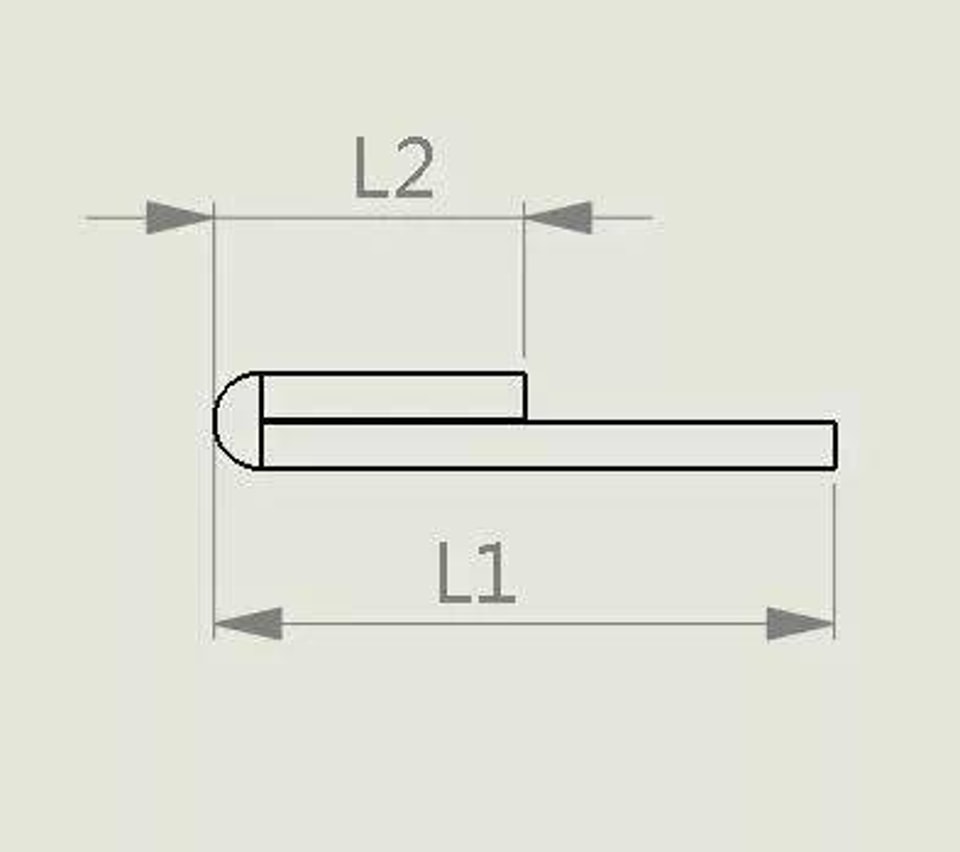

7. Coeficiente de borda morta (primeiro use a matriz de penetração profunda para dobrar em um pequeno ângulo e, em seguida, use a matriz de achatamento para prensar a borda morta)

Acima: tamanho desenvolvido = L1+L2-0,55T

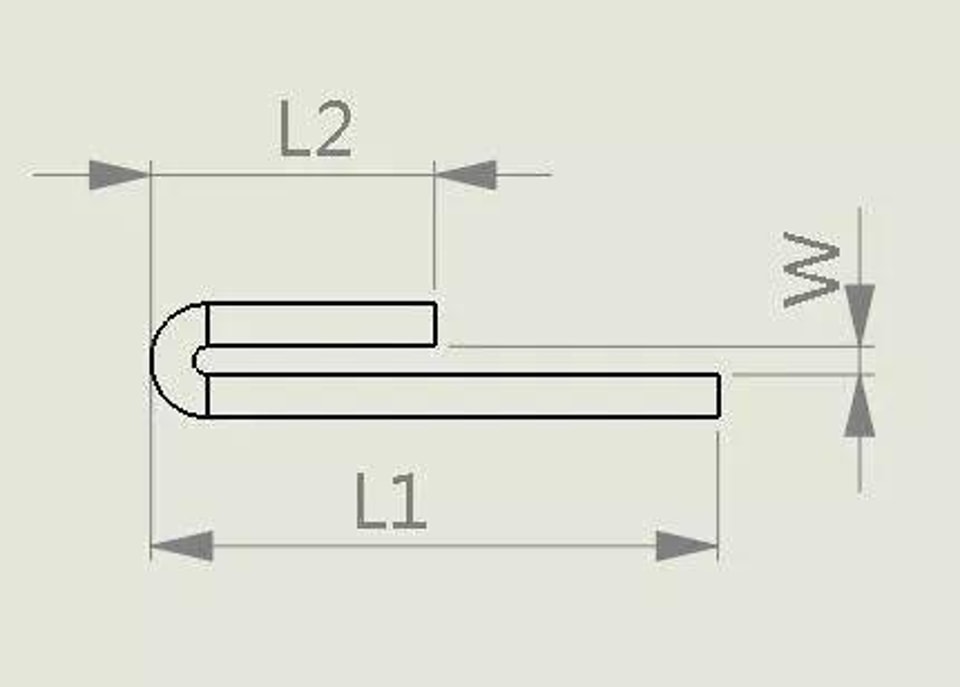

Acima: tamanho desenvolvido=L1+L2-0,55T+0,7W (W≤T)

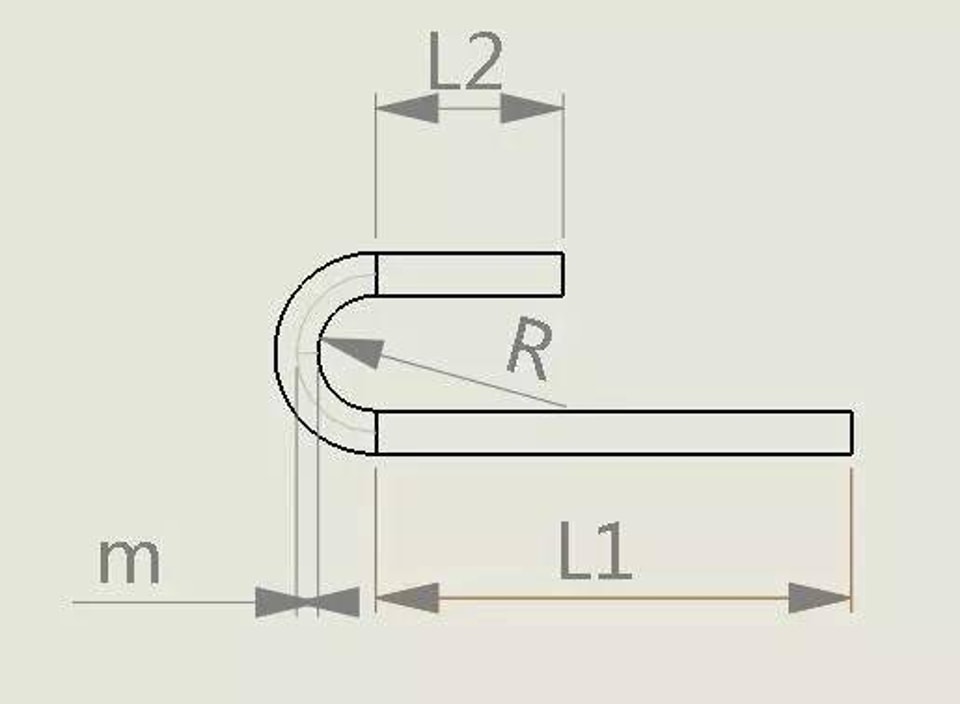

Acima: tamanho desenvolvido = L1+L2+3,14* (R+m) (2R>T)

T≤2,0, m=0,4T;

2,0<T≤3,2, m=0,3T;

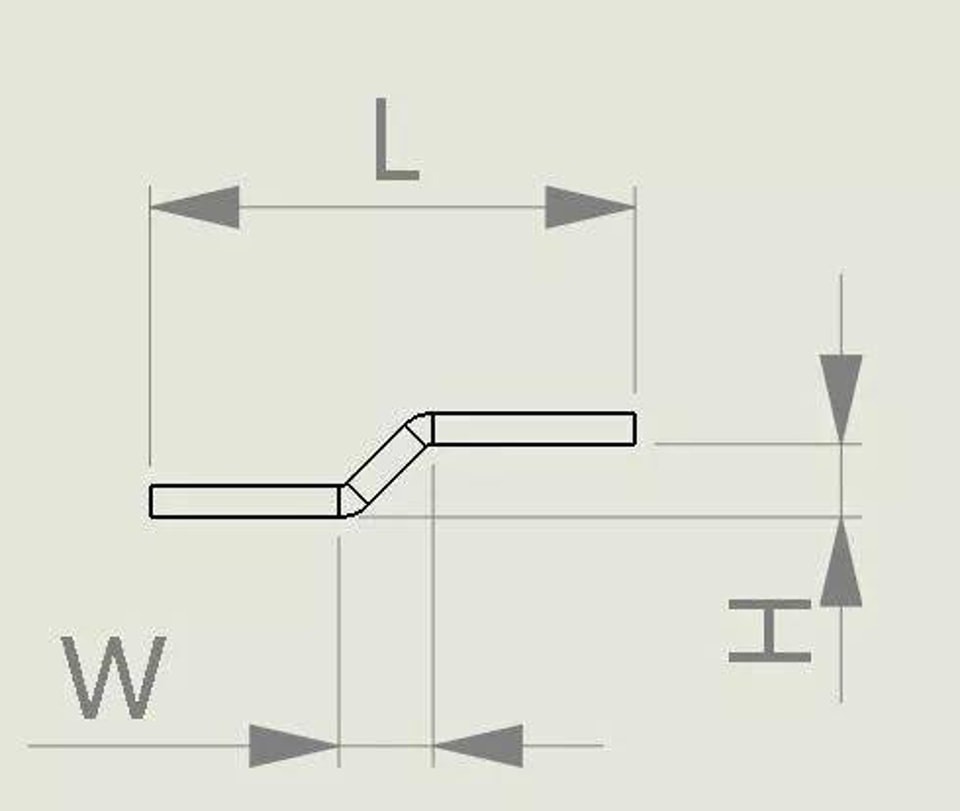

8. Coeficiente de diferença de etapa de pressão

A. Quando W ≥ 2T: a expansão é calculada como duas dobras simples;

B. Quando W<2T e H≥2T: a expansão é calculada como duas dobras simples;

C. Quando W<2T, H<2T: tamanho desenvolvido = L+(H-T)*0,7;

D. Quando W<2T, H=T: tamanho desenvolvido = L+0,15T;

Além disso, o cálculo do ângulo de dobra também envolve a relação entre a posição da camada neutra do material e o grau de deformação. Na operação real, é muito importante escolher a fórmula de cálculo e o coeficiente adequados de acordo com o material específico, a espessura da chapa e o ângulo de dobra necessário.
