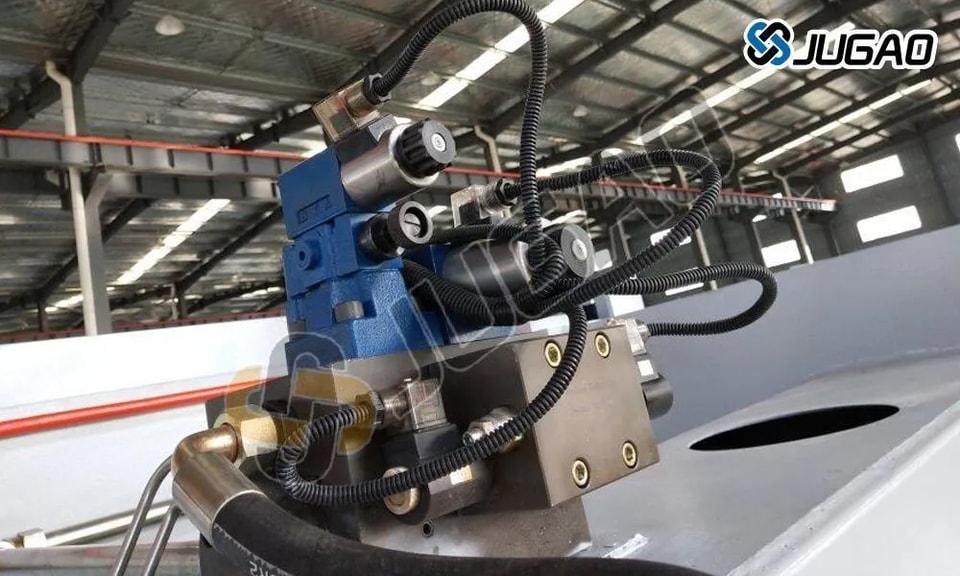

O grupo de válvulas hidráulicas é a unidade de controle central do sistema hidráulico. Seu estado de trabalho afeta diretamente a eficiência operacional e a estabilidade do equipamento. A manutenção padronizada pode não apenas prolongar a vida útil do equipamento, mas também prevenir falhas súbitas e garantir a segurança da produção. A seguir está um processo de operação de manutenção de nível profissional:

Protocolo de Manutenção Abrangente

Preparação Pré-Manutencão

1. Procedimento de Bloqueio de Segurança

l Engatar o disjuntor principal de energia

l Instalar dispositivos de bloqueio físico com cadeados de segurança pessoal

l Verificar o estado de energia zero tentando ciclar a máquina

l Liberar toda a pressão hidráulica do sistema

2. Configuração do Espaço de Trabalho

l Área de trabalho limpa e bem iluminada

l Sistema de contenção de óleo (bandejas de gotejamento/materiais absorventes)

l Estação de ferramentas organizada com recipientes etiquetados

3. Ferramentas e Materiais Necessários

l Conjunto de chaves hexagonais métricas (4mm-10mm)

l Ferramentas de recuperação magnética

l Banho de limpeza ultrassônica (opcional)

l Kit de vedação hidráulica (especificado pelo fabricante)

l Instrumentos de medição de precisão

Procedimento detalhado de desmontagem

Passo 1: Isolamento do grupo de válvulas

1) Localizar o coletor primário de válvulas hidráulicas

2) Etiquetar e fotografar todas as conexões hidráulicas

3) Drenar o fluido hidráulico residual em recipientes aprovados

4) Desconectar solenoides elétricos (observar configuração da fiação)

Passo 2: Desmontagem sistemática

Camada de componentes	Tamanho do fixador	Especificação de torque	Notas especiais
Placa de cobertura externa	M5 Hex	8-10 Nm	Contém anel O primário
Placa Intermediária	M8 Hex	12-15 Nm	Aloja a mola da válvula de alívio
Alojamento do Núcleo da Válvula	M6 Hex	10-12 Nm	Recuperação magnética recomendada

Passo 3: Inspeção de Componentes

1. Exame do Núcleo da Válvula

l Verificar se há ranhuras/padrões de desgaste (use ampliação de 10×)

l Medir o diâmetro do núcleo (tolerância ±0,01mm)

l Verificar deslocamento suave pelo furo

2. Avaliação da Mola

l Medição do comprimento livre

l Teste de compressão (compare com especificações do OEM)

l Inspeção visual para fissuras de fadiga

3. Avaliação da Vedação

l Verificação de dureza (escala Shore A)

l Análise de deformação de seção transversal

l Detecção de imperfeições superficiais

Técnicas avançadas de limpeza

Processo de limpeza mecânica

1. Remoção primária de detritos

l Use cotonetes sem fiapos com aguarrás mineral

l Extração de partículas magnéticas

l Jato de ar comprimido (regulado a 2 bar)

2. Tratamento superficial de precisão

l Limpeza ultrassônica (solução a 20kHz, 60°C)

l Polimento microabrasivo (grão 600 ou superior)

l Enxágue final com solvente (fluido hidráulico aprovado)

Análise de contaminação

Colete amostras de partículas para:

l Composição metalúrgica

l Distribuição de tamanho de partículas

l Identificação da fonte (desgaste vs. contaminação)

Protocolo de remontagem e teste

Etapas de remontagem de precisão

1. Lubrificação de componentes

l Aplique o lubrificante de montagem especificado pelo fabricante

l Revesta uniformemente todas as superfícies deslizantes

l Proteja as vedações com filme de fluido hidráulico

2. Sequência de Torque

l Siga o padrão estelar de aperto

l Use uma chave de torque calibrada

l Processo de torque em três estágios (50%, 80%, 100%)

3. Verificação de Alinhamento

l Verificação com indicador de relógio (excentricidade <0,02mm)

l Teste de atuação do solenoide (teste de bancada)

l Verificação do movimento manual do carretel

Comissionamento do Sistema

1. Verificações Pré-Start

l Verifique o nível e a condição do fluido

l Inspecione vazamentos (sem pressão)

l Confirme as conexões elétricas

2. Teste Operacional

l Teste de ciclo de baixa pressão (25% da taxa nominal)

l Verificação de curso completo

l Teste de rampa de pressão (incrementalmente até 100%)

3. Validação de Desempenho

l Medição de tempo de resposta

l Teste de retenção de pressão

l Avaliação de consistência de ciclo

Recomendações de intervalo de manutenção

Componente	Frequência de inspeção	Critérios de substituição
Carretel de válvula	500 horas	>0.03mm de desgaste
Vedações	2.000 horas	Mudança de dureza >15%
Molas	5.000 horas	>5% de deformação de comprimento
Conjunto inteiro	10.000 horas	Indicadores de desgaste cumulativo

Matriz de Solução de Problemas

Sintoma	Causa Provável	Ação Corretiva
Resposta atrasada	Carretel contaminado	Limpeza ultrassônica
Flutuação de pressão	Vedações desgastadas	Substituição completa da vedação
Vazamento externo	Torque inadequado	Reapertar conforme especificação
Movimento errático	Fadiga da mola	Substituição do kit de molas

Dicas Avançadas de Manutenção

1. Manutenção Preditiva

l Implementar programa de análise de óleo

l Instalar contadores de partículas

l Dados de desempenho de tendência

2. Atualizações de componentes

l Considere carretéis revestidos para vida útil estendida

l Atualize para vedações de alto ciclo

l Instale conexões de desconexão rápida

3. Padrões de documentação

l Mantenha registros de histórico de componentes

l Fotografe estágios críticos

l Registre valores de torque

Lista de verificação de conformidade de segurança

l ANSI B11.3 padrões de segurança de máquinas

l OSHA requisitos de bloqueio/etiquetagem

l NFPA diretrizes de sistema hidráulico

l Avisos específicos do fabricante

Conclusão

Este protocolo profissional de manutenção estende a vida útil do grupo de válvulas em 40-60% enquanto garante o desempenho ideal da prensa dobradeira. A manutenção regular seguindo esses procedimentos previne 85% do tempo de inatividade relacionado a hidráulica. Consulte sempre os manuais do fabricante original para requisitos específicos do modelo e mantenha registros detalhados de serviço para conformidade com a garantia.
