Você está incomodado com o alarme E21 OUT OF UDP? Essa falha geralmente é acionada quando o slide não está na posição do Top Dead Center (TDC). Não são necessárias operações complicadas; você pode restaurar rapidamente a operação normal do equipamento ajustando a posição do slide conforme os métodos deste documento.

No sistema E21, o alarme OUT OF UDP é causado principalmente porque o slide não alcança o Top Dead Center (TDC), na maioria das vezes devido a anomalias no interruptor de limite ou no parada de curso. Corrigir essa falha requer apenas três passos: verificar a posição do slide, ajustar o parada de curso e checar o status da luz indicadora do relé. Siga o processo para colocar o equipamento em funcionamento novamente.

A seguir, é fornecida uma explicação detalhada dos passos de reparo para ajudá-lo a resolver rapidamente a falha do alarme do sistema E21 e restaurar a eficiência operacional do equipamento.

Guia Passo a Passo para Corrigir o Alarme E21 OUT OF UDP

Quando o sistema E21 dispara o alarme OUT OF UDP, a causa raiz é que o slide não consegue alcançar o Top Dead Center (TDC), resultando em operação anormal do equipamento, paralisação da produção e redução da eficiência do trabalho. Dominar os métodos de solução de problemas e reparo dessa falha é fundamental para garantir uma produção contínua e estável.

Ao iniciar a solução de problemas e reparos, pressione o pedal para elevar o deslizante à posição mais alta e concentre-se em verificar se o interruptor de limite e o batente de curso estão em contato — esta é a causa mais comum do alarme OUT OF UDP. Se o interruptor de limite não for acionado corretamente, o sistema exibirá automaticamente o aviso de alarme.

Verifique a Posição do Slide

Primeiro, pressione o pedal para mover o curso para cima até a altura máxima e mantenha o pedal pressionado até que o curso pare completamente. Em seguida, confirme cuidadosamente se o curso atingiu o Ponto Morto Superior (TDC), que é a posição limite do movimento ascendente do curso, indicando que o curso está totalmente elevado. Confirmar essa posição exata é a base para a operação normal subsequente, precisão no processamento e estabilidade operacional do equipamento.

Verifique o Interruptor de Limite

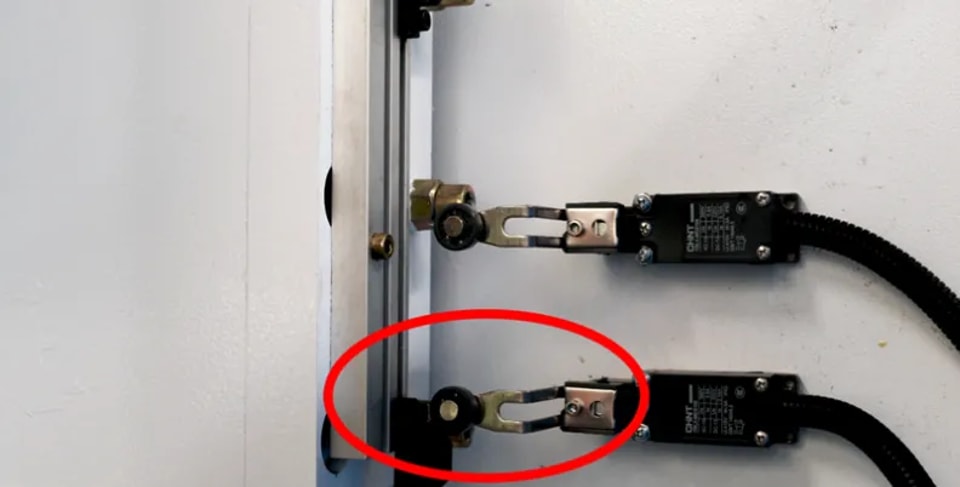

O funcionamento normal do equipamento depende do contato eficaz entre o interruptor de limite e o batente de curso. O interruptor de limite é responsável por detectar com precisão a posição do deslizante. Se os dois não fizerem contato normal, o sistema de controle não receberá o sinal de feedback da posição do deslizante, levando diretamente a um funcionamento anormal do equipamento e erros de ação. A inspeção e calibração regulares do interruptor de limite e do batente de curso são tarefas de manutenção necessárias para manter a operação precisa do equipamento.

Causas Comuns do Alarme

Quando o deslizamento não alcança o ponto de detecção designado, o sistema dispara o alarme OUT OF UDP, que é um mecanismo de proteção de segurança do equipamento, indicando um status operacional anormal que requer manuseio oportuno pelo operador. Ao solucionar este alarme, priorize verificar se o limite de curso precisa de ajuste, pois a precisão do alinhamento do componente afeta diretamente a eficiência operacional do equipamento, e desvios excessivos também podem representar riscos potenciais à segurança. O manuseio oportuno do alarme garante a operação segura e estável da máquina de dobra e minimiza o tempo de inatividade ao máximo.

Solucione e localize problemas de desalinhamento seguindo os passos acima para garantir que o deslizante esteja na posição do Ponto Morto Superior, e o alarme OUT OF UDP possa ser eliminado.

Solução de problemas ajustando o batente de curso

Se o interruptor de limite e o batente de curso não fizerem contato normal, simplesmente ajustar o batente de curso resolverá o problema. Esta operação simples permite que o deslizante alcance suavemente o Ponto Morto Superior (TDC) e elimine a falha do alarme.

Operação principal para ajustar o batente de curso: afrouxe o parafuso de fixação, mova o batente para a posição padrão e depois aperte o parafuso novamente. Após o ajuste, o sistema exibirá que o deslizante está dentro da faixa de limite suave, e a luz indicadora do relé acenderá normalmente.

Passo 1: Afrouxe o Parafuso de Fixação

Primeiro, localize o parafuso de fixação no batente de curso, que geralmente fica na lateral ou na parte inferior do batente para facilitar a operação. Use uma chave ou chave de fenda correspondente ao tipo de parafuso e afrouxe-o suavemente — não é necessário removê-lo completamente, pois a desmontagem total pode causar desalinhamento dos componentes e falhas adicionais. Afrouxe-o apenas o suficiente para mover o batente, o que garante um ajuste suave da posição enquanto mantém o estado básico fixo do batente. Tome cuidado para evitar danos aos componentes do equipamento durante a operação.

Passo 2: Ajuste o Parada de Curso

Mova suavemente o batente de curso para a posição precisa: certifique-se de que o interruptor de limite possa contatar de forma estável o batente de curso quando o deslizamento atingir o Ponto Morto Superior (TDC). Este ajuste determina diretamente a precisão operacional do equipamento, e até mesmo pequenas variações podem causar problemas como erros no ângulo de dobra e danos ao equipamento. Após o ajuste, verifique repetidamente o alinhamento do batente para garantir uma posição estável. Uma execução de teste subsequente é essencial para verificar se o equipamento pode operar de forma eficiente e normal.

Passo 3: Aperte o Parafuso de Fixação

Após calibrar o batente de percurso no lugar, aperte firmemente o parafuso de fixação para evitar desalinhamento e falhas operacionais causadas pelo deslocamento do batente durante a operação do equipamento. Use uma ferramenta para aplicar um torque adequado ao apertar o parafuso, garantindo que esteja seguro, mas sem apertar em excesso para evitar danos às roscas ou ao próprio batente. Um batente fixado com segurança garante precisão no processamento e confiabilidade operacional, permitindo a operação contínua e estável do equipamento. Após apertar, verifique novamente a firmeza do parafuso e prossiga para a próxima etapa somente após a confirmação.

Confirmação do status do sistema

Após ajustar o batente de curso, o sistema indicará que o deslizante está dentro da faixa de limite suave, o que é uma etapa importante de verificação para o reparo de falhas.

Verificação do sistema e confirmação de operação normal

Após ajustar o batente de curso e reiniciar o deslizante, é necessária uma verificação abrangente do sistema para garantir que o equipamento retorne ao estado normal de operação.

Verifique a exibição do sistema para confirmar que o deslizante está dentro da faixa de limite suave, observe se a luz indicadora do relé está acesa e confirme que o alarme OUT OF UDP foi completamente eliminado.

Passo 1: Verifique o Display do Sistema

Após ajustar o batente de curso, verifique a exibição do sistema do equipamento para confirmar que a posição do deslizante está dentro da faixa de limite suave definida. Uma exibição normal indica ajuste preciso e eficaz do batente, e que o equipamento está pronto para operação segura. O monitoramento em tempo real via exibição permite julgamento rápido dos efeitos do ajuste e detecção oportuna de problemas potenciais. O alinhamento preciso não só melhora a eficiência operacional do equipamento, mas também garante total segurança operacional.

Passo 2: Observe a Luz Indicadora do Relé

Uma luz indicadora de relé normalmente acesa significa que foi estabelecido contato efetivo entre o interruptor de limite e o batente de curso, que é o sinal principal do funcionamento normal do sistema e também indica que o interruptor de limite pode ser acionado com precisão quando o deslizamento atinge a posição designada. A luz acesa confirma o alinhamento bem-sucedido dos componentes e previne riscos de segurança, como ultrapassagem do curso do deslizamento e falhas mecânicas. Se a luz não acender, reajuste o batente de curso ou solucione falhas no interruptor de limite para garantir que o desempenho do equipamento atenda aos padrões.

Passo 3: Confirmação Final da Falha

Verifique se o alarme OUT OF UDP no sistema foi eliminado. A eliminação indica que os parâmetros operacionais do equipamento retornaram à faixa qualificada e que o ajuste do batente de curso e do interruptor de limite é eficaz. Se o alarme persistir, reajuste o batente de curso seguindo o processo e verifique o interruptor de limite quanto a desgaste, desalinhamento ou outras falhas. O tratamento oportuno dessas questões é fundamental para manter a operação eficiente e estável do equipamento.

Resumo

Ajuste o ponto de parada do curso e calibre a posição do deslizamento seguindo os passos deste documento para resolver a falha de alarme OUT OF UDP no sistema E21 e restaurar a operação normal do equipamento. Ajustar o ponto de parada do curso para a posição padrão garante o acionamento normal do interruptor de limite e do ponto de parada do curso, o que é fundamental para a operação precisa do sistema. Após o ajuste, o sistema exibirá o deslizamento dentro do limite suave e a luz indicadora do relé acenderá, indicando a reparação completa da falha.

Deve-se notar que este ajuste não é uma correção única. A manutenção regular do deslizante, do limitador de curso e do interruptor de limite pode prevenir efetivamente a recorrência do alarme OUT OF UDP. A operação prolongada do equipamento causa desgaste dos componentes que afeta a precisão da posição, portanto, verificações regulares do alinhamento do deslizante e do status de funcionamento do interruptor de limite são cruciais para a operação estável a longo prazo do equipamento. A manutenção adequada desses componentes reduz as perdas por tempo de inatividade, mantém o equipamento E21 em condição operacional ideal, diminui a incidência de falhas de alarme e prolonga a vida útil do equipamento.
