Manual de Operação da Máquina de Dobra T15
Manual de Operação da Máquina de Dobra T15


Capítulo 1 Visão geral
1.1 Interface principal

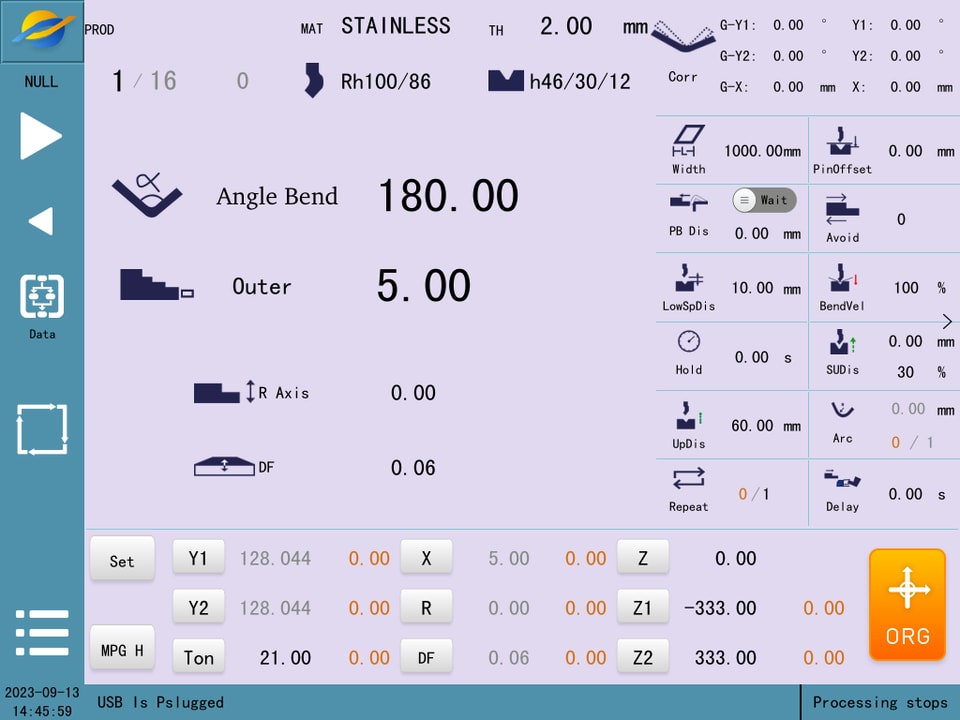

Após a inicialização do sistema e a conclusão da sequência de partida, ele entra na página principal, como mostrado na Figura.

1. No lado esquerdo está a barra de funções, incluindo os botões esquerdo e direito

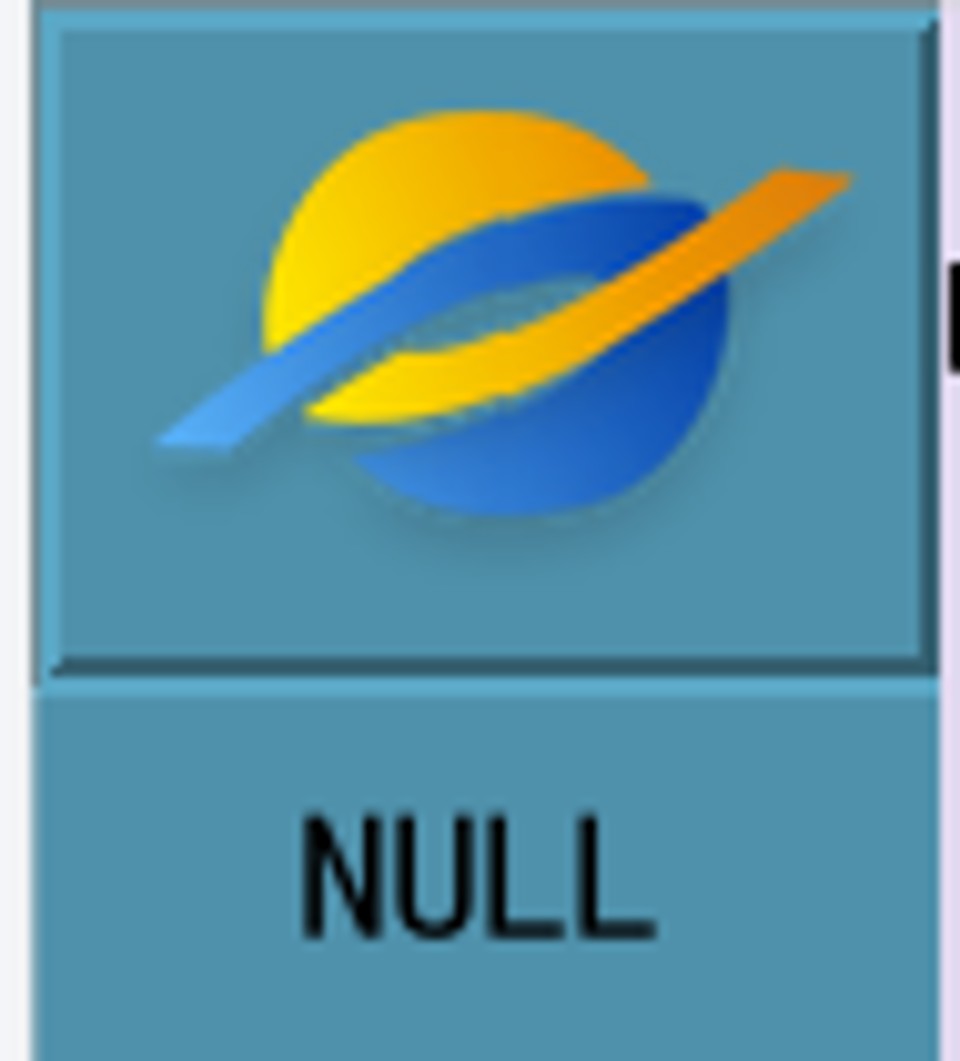

o botão de login do nível de acesso

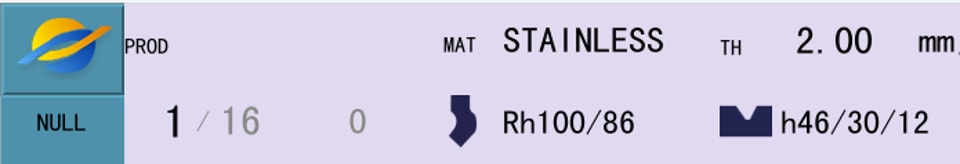

o botão de exibição do status
o botão de menu
e a exibição da data e hora do sistema.
2. Clique no login do nível de acesso e insira seu nome de usuário e senha antes de entrar no nível de alta permissão e ver mais partes da página.

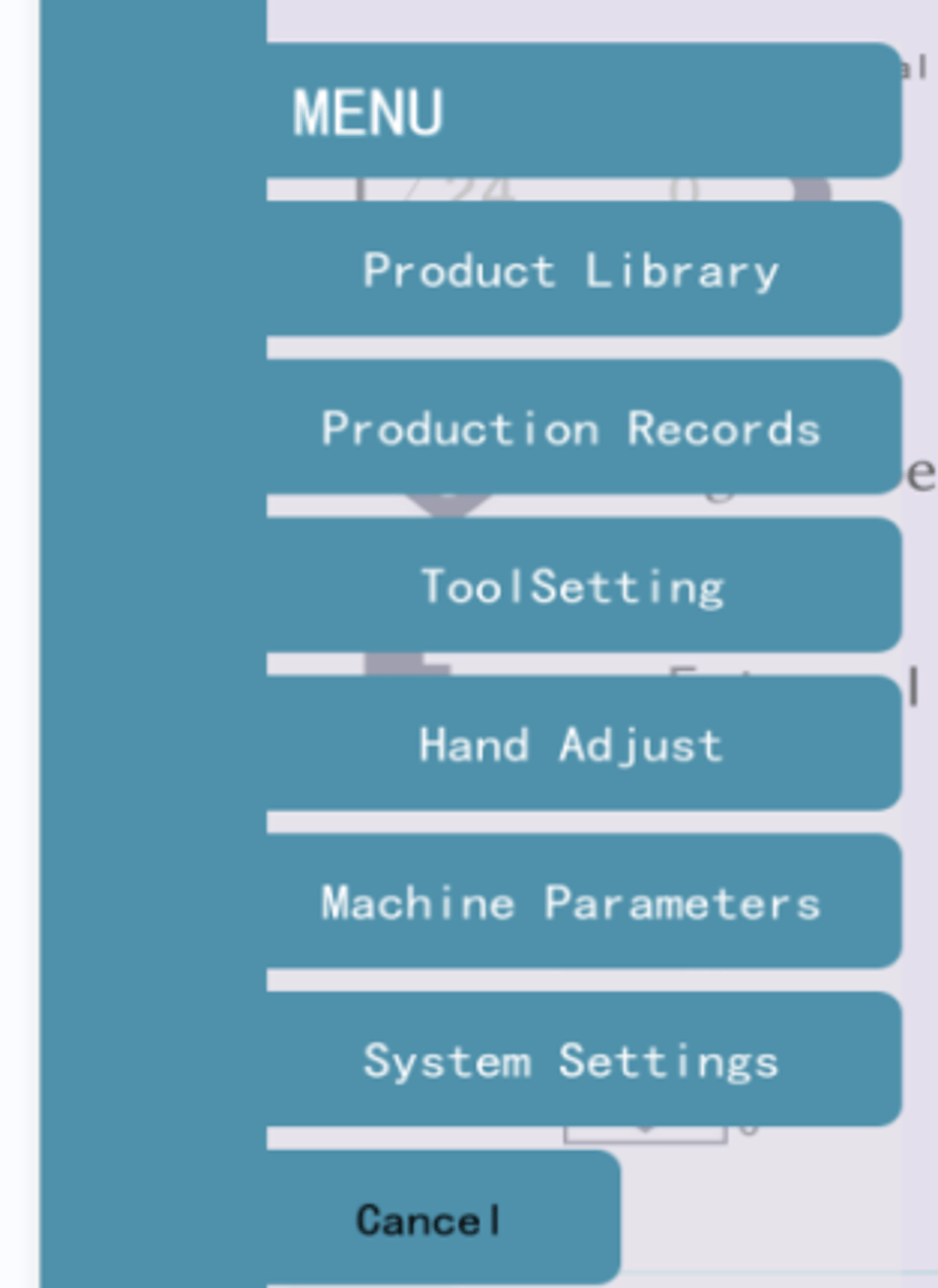

3.Barra de menu: este sistema é dividido em 6 menus de acordo com as funções principais, entre eles:
Biblioteca de produtos: os produtos podem ser criados, armazenados, lidos e excluídos.
Registros de produção: definição de metas de produção e manutenção dos registros de produção.
Configuração de ferramentas: entre na interface de configuração da ferramenta para ajustar a abertura máxima após a troca do molde.
Ajuste manual dos eixos: nesta tela, você pode executar ações manuais em eixos individuais.
Parâmetros da máquina: configuração da máquina, status da máquina e parâmetros de ajuste.
Configurações do sistema: hora do sistema, backup e recuperação de dados, registros de alarmes, configurações de nível de acesso etc.
Capítulo 2 Produto DELEM DA-69S

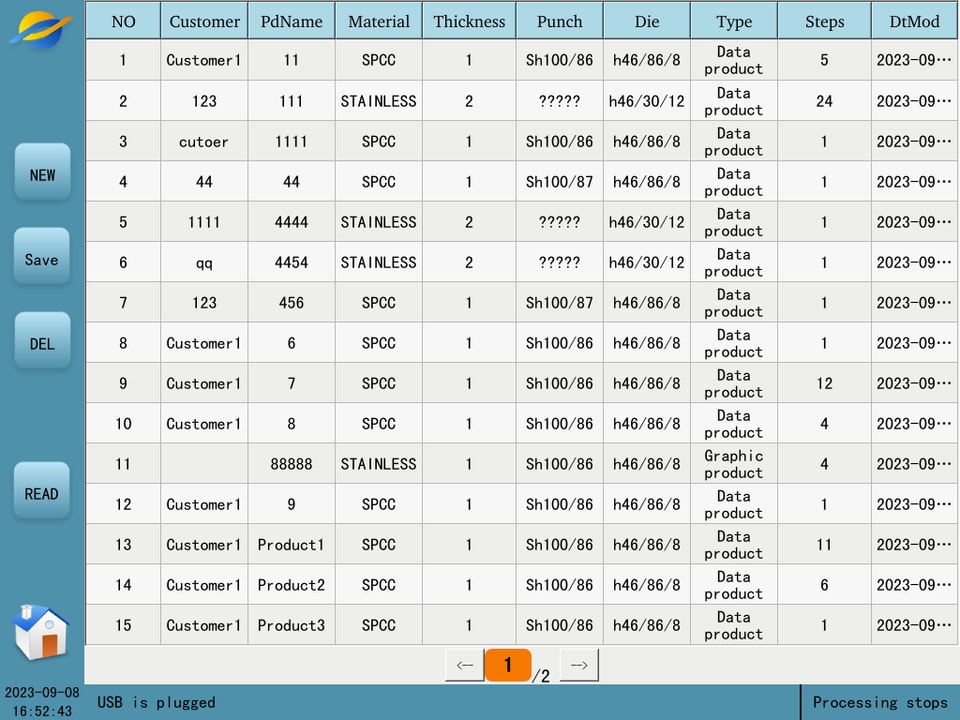

1. Clique no botão "Novo" para ir automaticamente para a tela "Processamento", onde você pode editar um produto em branco
2. Clique no botão "Salvar", insira o nome do cliente e o nome do produto na janela pop-up, e as informações do produto na tela "Processamento" serão salvas na biblioteca de produtos.
3. Selecione um produto e clique no botão "Excluir"; o produto será excluído da biblioteca de produtos.
4. Selecione um produto, clique no botão "Ler" e o produto será carregado na tela "Processamento".
Capítulo 3 Livre dobramento trabalho etapa editor


Punção: clique no nome da punção para entrar na biblioteca de punções e selecionar uma matriz. Os usuários podem criar, editar, excluir e consultar matrizes na biblioteca de punções; para detalhes, consulte “Capítulo4Biblioteca de Matrizes”.
Matriz: igual a “Punção”. Os parâmetros da matriz definidos aqui são a matriz padrão do sistema.
Material: clique no nome do material para selecionar o material a ser processado na biblioteca de materiais.
Espessura da chapa: edite a espessura do material.
Dobra angular: clique
para escolher “dobra por ângulo”, “dobra por posição”, “dobra plana” ou “dobra de fundo”. Em seguida, informe o ângulo ou a posição correspondente conforme o modo de dobra selecionado.
Bloqueio: clique para selecionar bloqueio ou paletização.
Dimensão externa: clique

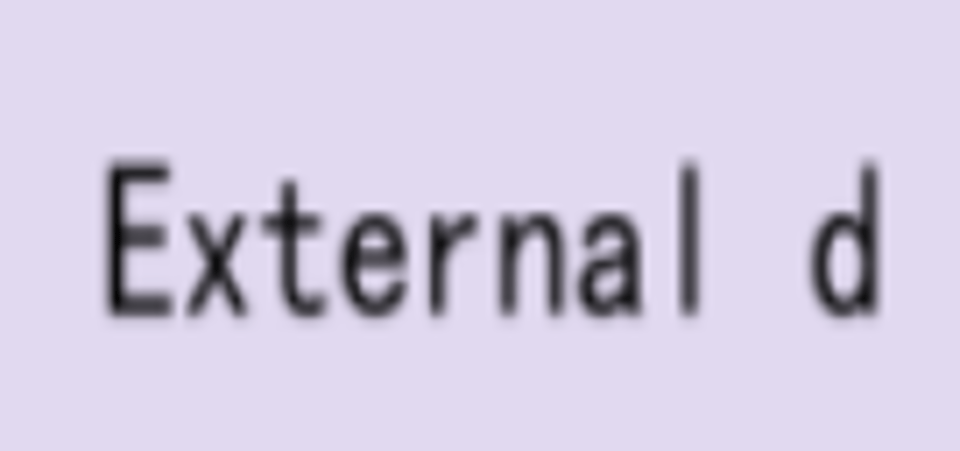

para selecionar “Dimensão externa”, “Dimensão interna” ou “posição do eixo X”.
Eixo R: insira a posição do eixo R.
Deflexão: insira a posição da deflexão.
Eixo Z: insira a posição do ponto central do eixo Z, usada no cálculo das posições Z1 e Z2; Eixo X: posição em que o batente traseiro se move horizontalmente na direção vertical da matriz.

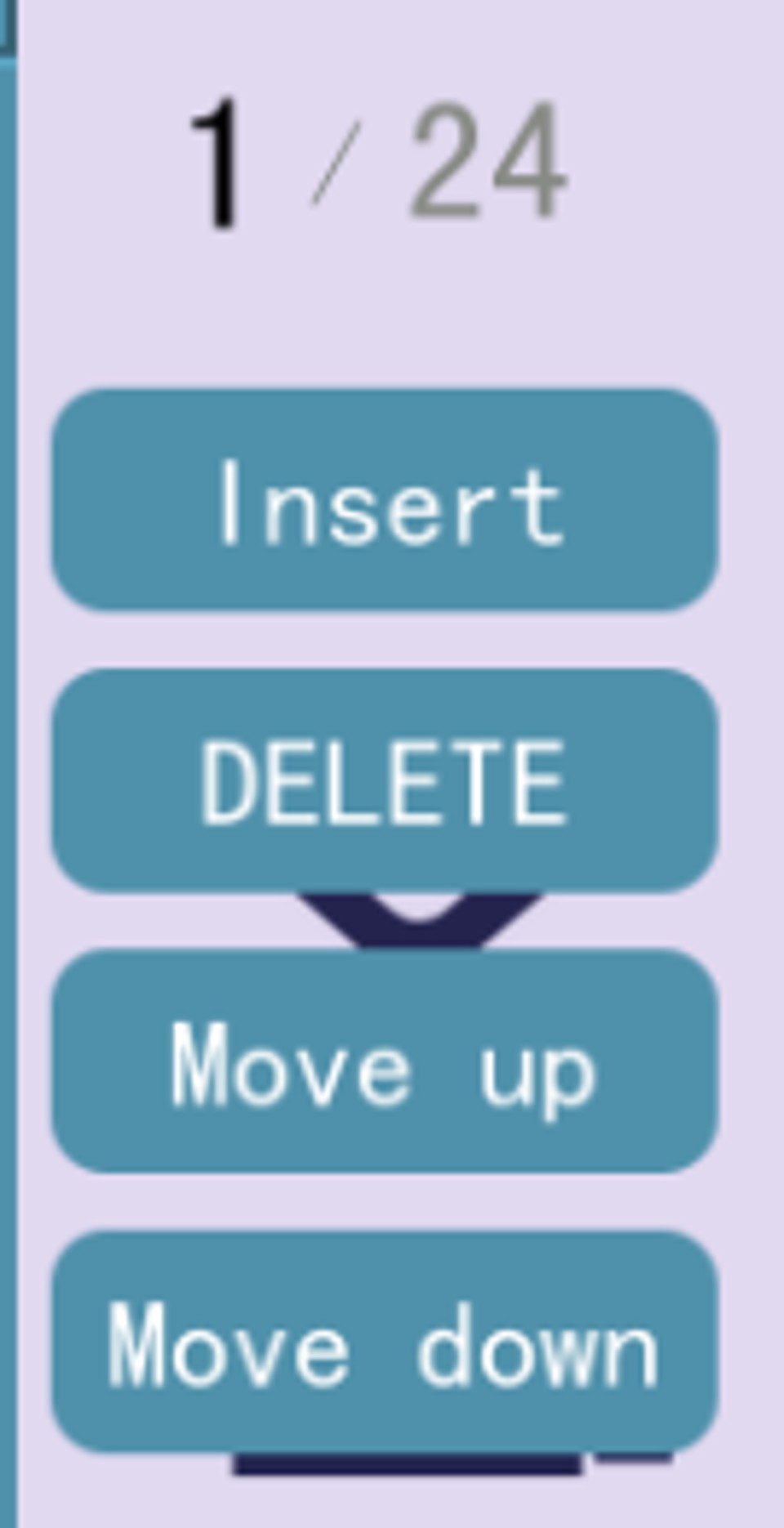

Ao clicar no número de etapas de trabalho, são exibidos quatro botões para ajustar as etapas de trabalho; eles são:

Inserir: insere uma etapa de trabalho em branco acima da etapa de trabalho atual.
Excluir: exclui a etapa de trabalho atual; as etapas de trabalho seguintes são movidas automaticamente uma linha para cima.
Mover para cima: troca a posição da etapa de trabalho atual com a etapa de trabalho anterior.
Mover para baixo: troca a posição da etapa de trabalho atual com a próxima etapa de trabalho.

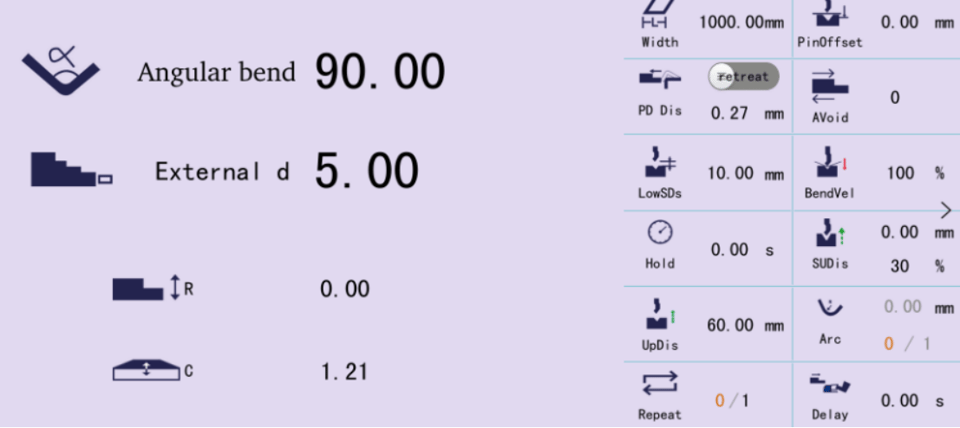

3.1 Referência detalhada
O processamento do lado direito dos parâmetros detalhados é apresentado em detalhe, assim como o capítulo de seleção de modo do lado esquerdo.

Seleção do método de dobra:

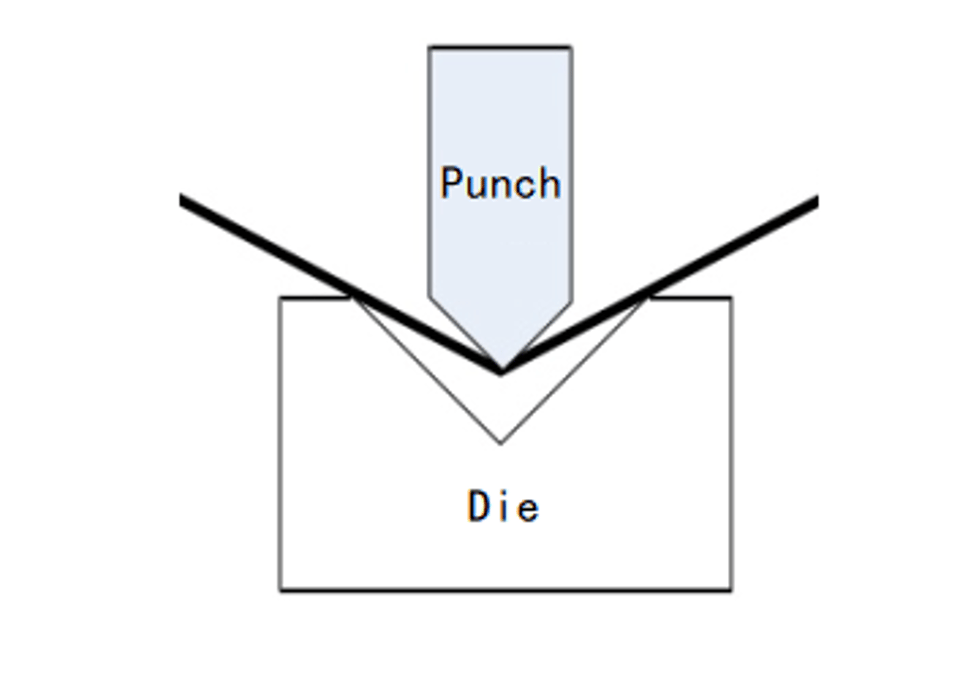

Dobra livre: a chapa é dobrada até o ângulo definido ao descer a punção até a profundidade desejada, conforme mostrado na figura. O sistema calcula a posição necessária do eixo Y para obter o ângulo definido. A dobra livre requer que o ângulo da punção seja menor ou igual ao ângulo da matriz, e que o ângulo-alvo seja maior do que o ângulo superior e o ângulo da matriz.

Figura 3-4 Dobra livre

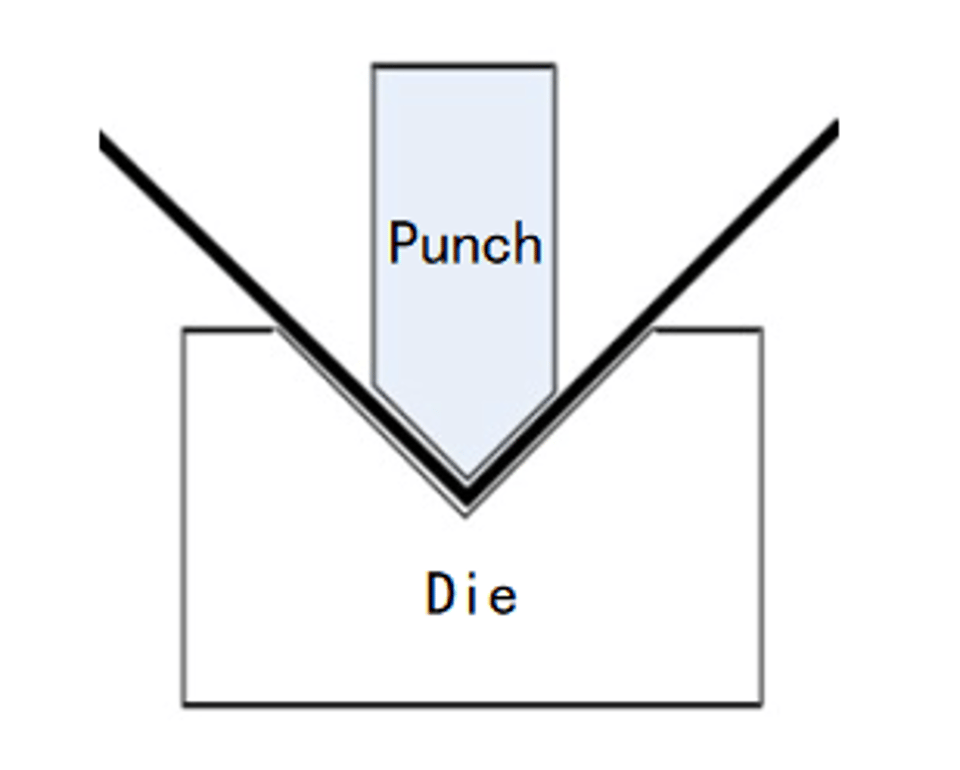

Dobra no fundo: a punção será encaixada no fundo da matriz para obter o ângulo de dobra necessário, conforme mostrado na figura. A posição do eixo Y é a posição do fundo da matriz menos a espessura da chapa, podendo ser corrigida pelo valor de correção.

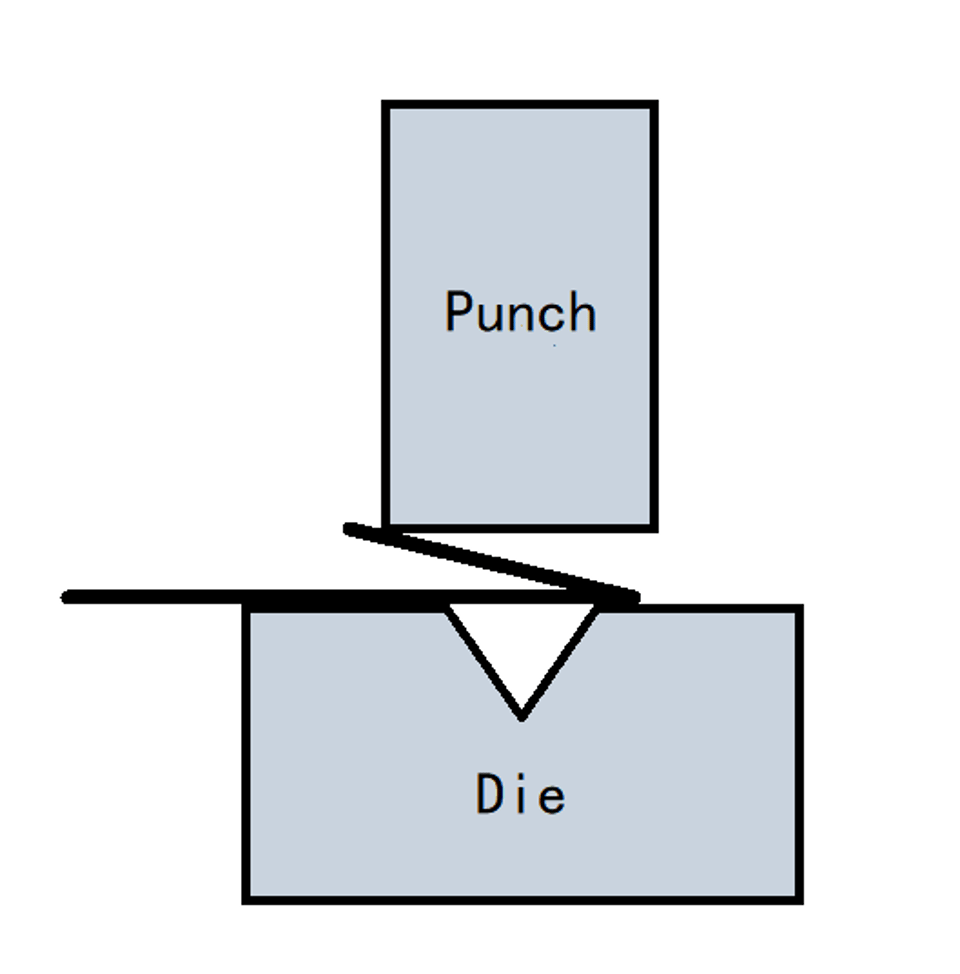

Dobra por achatamento: após a dobra anterior, a chapa fica em um ângulo agudo; usando a punção de achatamento, o ângulo agudo da chapa é achatado e a chapa é dobrada, conforme mostrado na Figura 3-6. A posição do eixo Y corresponde à posição do ponto da chapa de pressão menos a espessura da chapa, podendo ser corrigida pelo valor de correção.

Dobra por fundo com achatamento: assim como na dobra por achatamento, a posição do eixo Y corresponde à posição do ponto da chapa de pressão, podendo ser corrigida pelo valor de correção.
Dimensões: dimensões internas, dimensões externas. Conforme mostrado na figura.
A distância da extremidade do batente até a face interna da chapa na dobra é chamada de dimensão interna.
A distância da extremidade do batente até a face externa da chapa na dobra é chamada de dimensão externa.

A posição-alvo do eixo X é calculada de forma diferente para as dimensões interna e externa, pois o lado interno se contrai e o lado externo se estende quando a chapa é dobrada. A posição-alvo do eixo X é maior que a dimensão interna e menor que a dimensão externa.
Material do batente traseiro: bloqueio e apoio do material. Quando a distância do eixo X é curta, escolha o modo de bloqueio. Quando o eixo X é longo, devido ao peso da chapa e à inclinação para baixo, pode-se escolher o modo de paletização; o material será colocado sobre o
dedo de bloqueio à frente para sustentar. Ao usar o modo de palete, o sistema calcula automaticamente a posição-alvo do eixo X e do eixo R no modo de palete.
Distância de recuo: a distância relativa que o eixo X precisa recuar para evitar interferência quando o cursor desce até o ponto de fixação.
Ponto de fixação: a posição em que o cursor apenas encosta na chapa.
Largura da chapa: a largura da chapa ao longo do comprimento da matriz.
Repetir: o número de vezes que a etapa de trabalho atual precisa ser repetida.
Sinal de troca de etapa: ao clicar para mudar para "usar", após terminar o curso de retorno do eixo Y, é necessário pisar uma vez no pedal de descida antes que o batente traseiro comece a se mover para a posição definida para a próxima etapa.
Atraso de troca de etapa: tempo de atraso antes de mudar para a próxima etapa de trabalho.
Distância de desaceleração: a distância entre o ponto de troca de velocidade e o ponto da mesa. Se a distância de desaceleração da etapa de trabalho atual for 0, é usada a "distância de desaceleração padrão". Se a distância padrão de desaceleração também for 0, é usada a distância de desaceleração padrão do sistema.
Tempo de retenção: o tempo de retenção após o fim da dobra. O "tempo de retenção padrão" é usado quando o tempo de retenção da etapa de trabalho atual é 0.
Capítulo 4 Matriz DELEM DA-69S
4.1 Biblioteca de punções

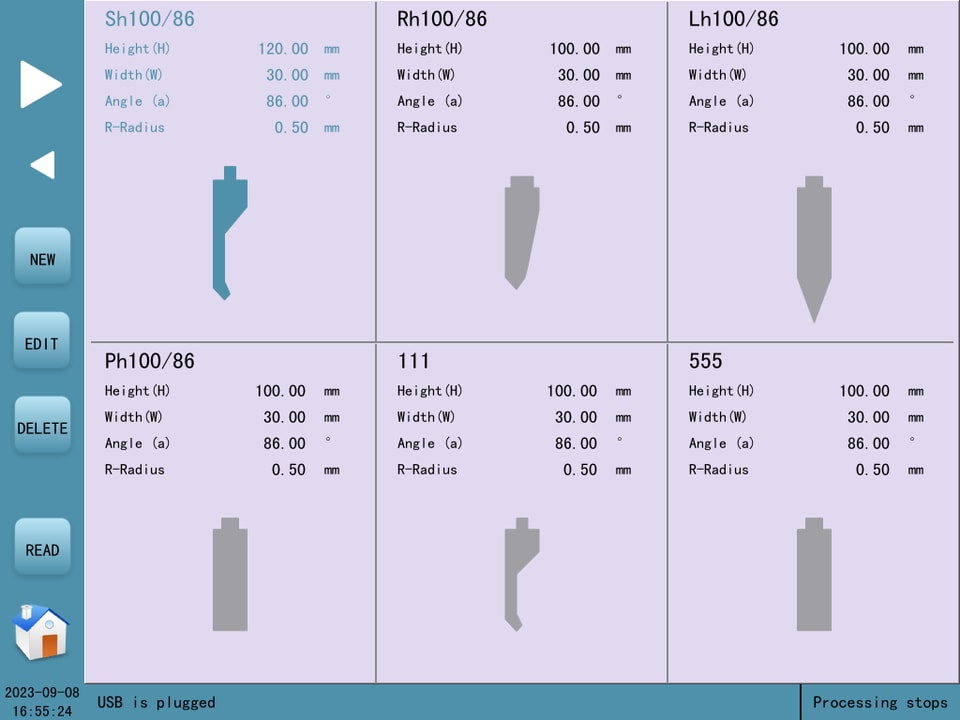

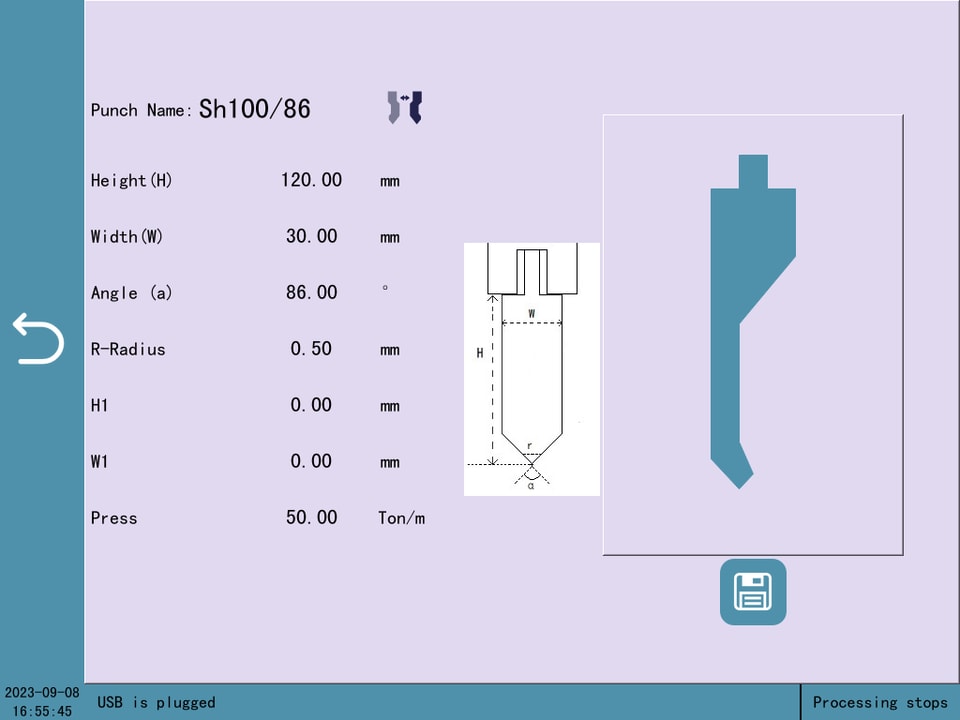

Na tela "Usinagem", clique no nome do Punção para entrar na tela da biblioteca de Punções, conforme mostrado na figura.

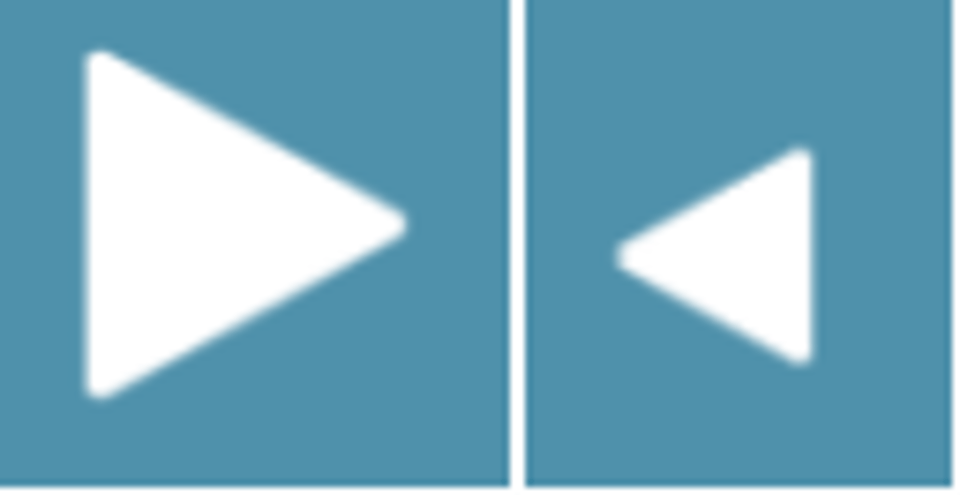

A Biblioteca de Modelos Superiores exibe a lista de modelos superiores salvos no sistema, que pode ser percorrida pela seta para a esquerda.
Clique no botão pop-up da barra de menu.
Novo: clique em "Novo" para exibir vários tipos de novos punções; entre na interface de edição, conforme mostrado na figura.
Editar: clique em "Editar" para modificar um parâmetro do Punção atual.
Excluir: selecione um Punção e clique em "Excluir" para apagá-lo.
Ler: selecione um Punção e clique em "Ler" para carregar o Punção selecionado na aplicação atual.

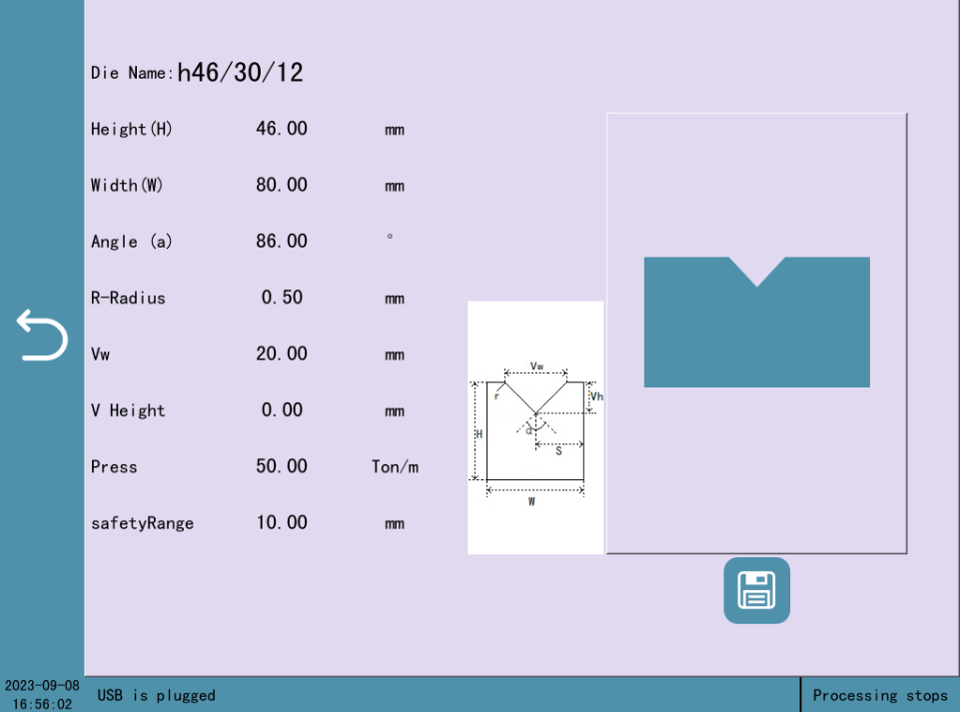

4.2 Biblioteca de matrizes

Capítulo 5 Sistema
5.1 Diagnóstico de alarmes
Série número | Descrição do alarme | Verificação do alarme |
Erro 1 | Motor desligado | Clique no botão START ou no botão do motor para ligar o motor |
Erro 2 | Atingindo o limite | Entre na tela de passo único, mova-se na direção oposta por meio de avanço manual e saia do limitador |
Erro 3 | Ambas as extremidades geram limites simultaneamente | Verifique se o limitador está danificado ou se há circuito aberto na linha |
Erro 4 | Posição-alvo do eixo incorreta configuração da posição | Verifique se a posição-alvo está definida para verifique o intervalo dos limites superior e inferior |
Erro 5 | Nenhuma linha válida encontrada | Há um erro no trabalho atual entrada do parâmetro de passo |
Err7 | Antes da ação, consulte a referência | Entre na tela de status, clique no botão de pesquisa e aguarde a conclusão da busca para concluir. |
Err14 | Inclinação do eixo Y | Entre na tela de passo único, avance aos poucos ou gire a roda manualmente para nivelar o cursor |
Err16 | Botão de parada de emergência pressionado | Solte o botão de parada de emergência |
Err17 | Subida de emergência pressionado | Solte o botão de subida de emergência |
Err21 | Configuração incorreta da posição do batente traseiro | Risco de colisão com o batente traseiro material, verifique os parâmetros de configuração |
Err30 | placa de IO comunicação offline | Reconecte o cabo de comunicação entre o PLC e o IO |
Err34 | Atingindo o limite suave | Entre na tela de passo único, avance aos poucos na direção oposta ao movimento |
Err38 | Monitoramento de segurança | Verifique se há alarmes no acionamento |
