Três dimensões-limite da dobra

1. O tamanho mínimo da aba c da dobra de chapa está relacionado à espessura da chapa

1. O tamanho da aba c para chapa com espessura de 1 mm a 3 mm é de 3 mm;
2. O tamanho da aba c para chapa com espessura superior a 3 mm é igual à espessura da chapa

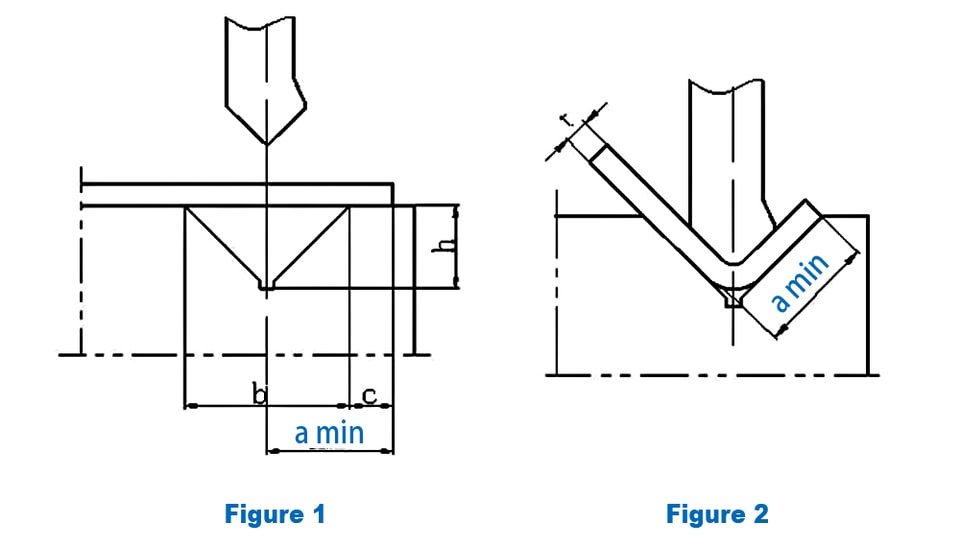

2. A relação entre o tamanho mínimo limite da dobra da borda angular a min (ver Figura 2) e a espessura da chapa, o raio de dobra e o tamanho da aba é mostrada na tabela.

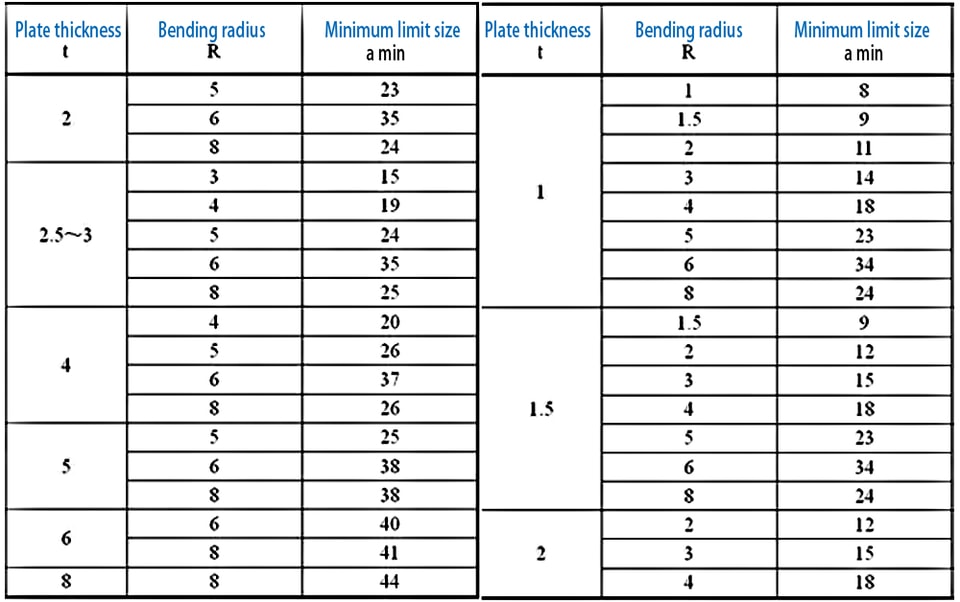

Tamanho mínimo limite da dobra da borda angular

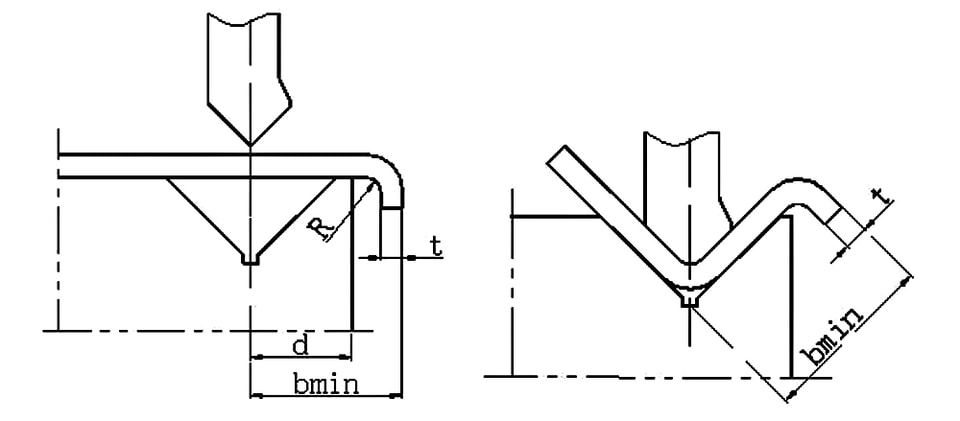

3. Tamanho mínimo limite da dobra da borda externa

1. A dimensão mínima d do centro da ranhura da matriz até a parte externa da matriz
2. A dimensão mínima limite b min da linha central da segunda ranhura da matriz de dobra até a parte externa da borda reta da chapa

Dimensão mínima do centro da ranhura da matriz até a parte externa da matriz

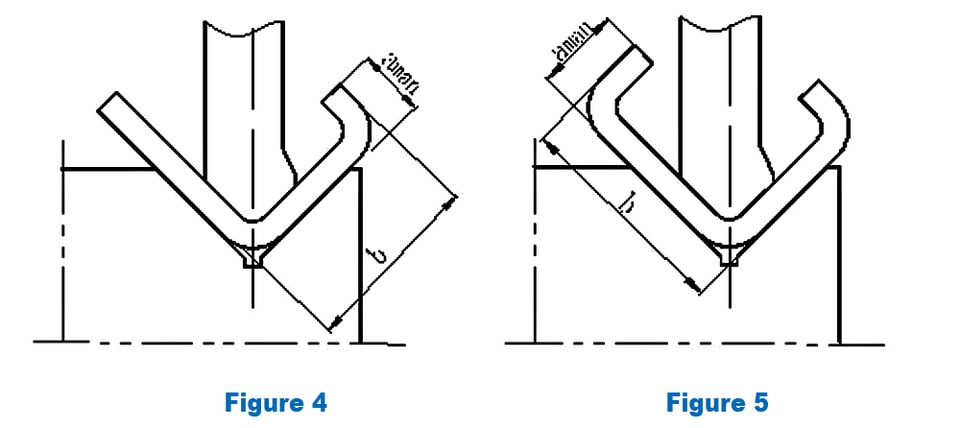

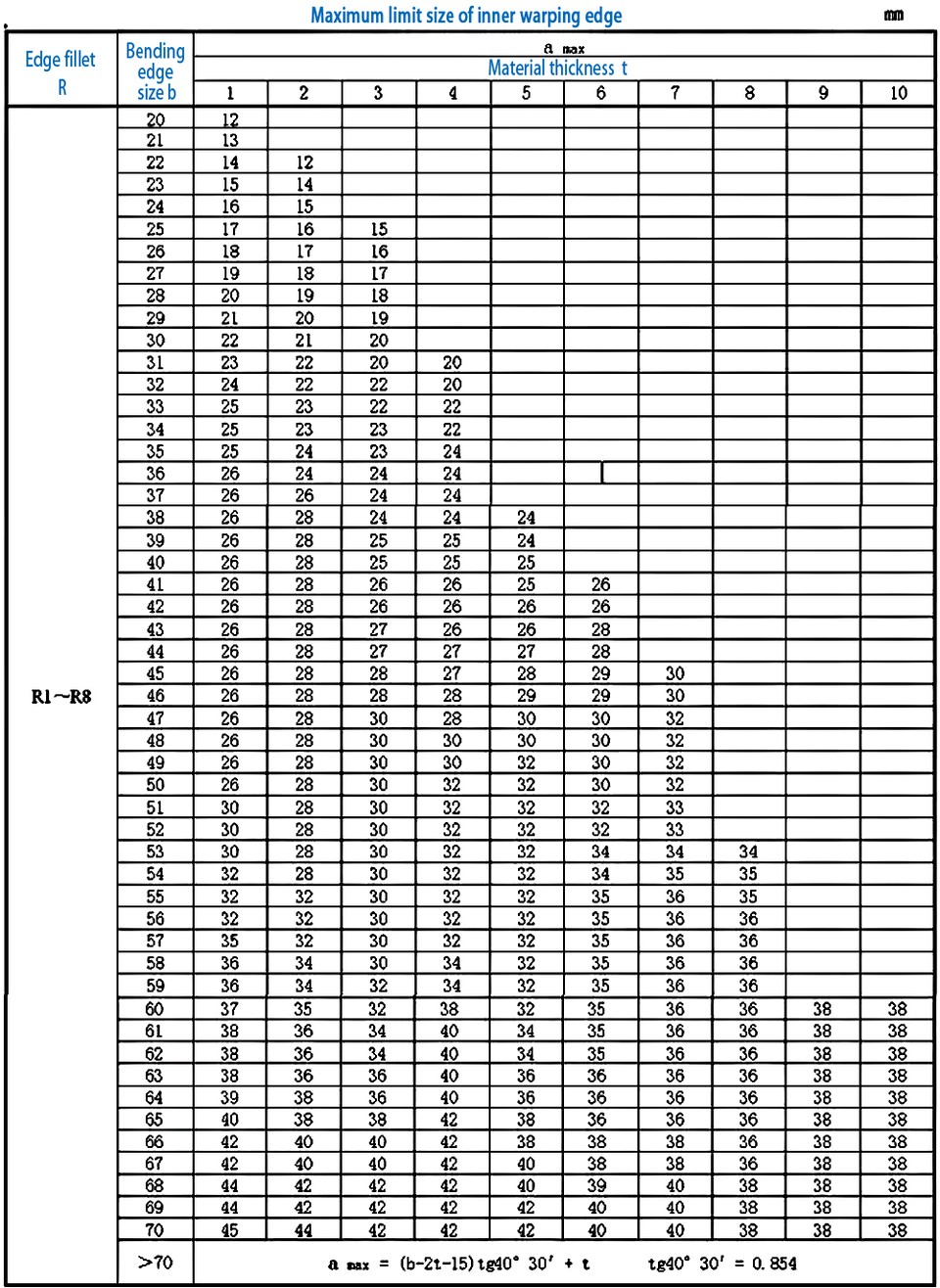

4. O tamanho máximo limite da borda interna em dobra é mostrado na Figura 4

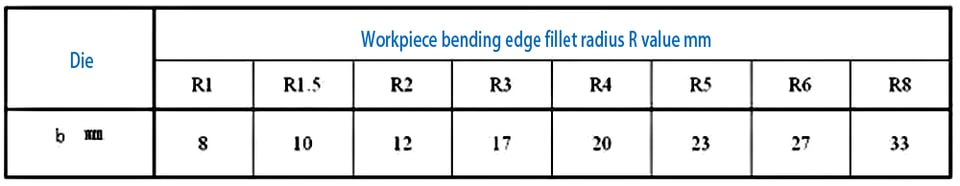

O tamanho máximo de correspondência da lateral b e da lateral a é determinado por diferentes matrizes superiores de corte; veja o tamanho de referência na figura abaixo

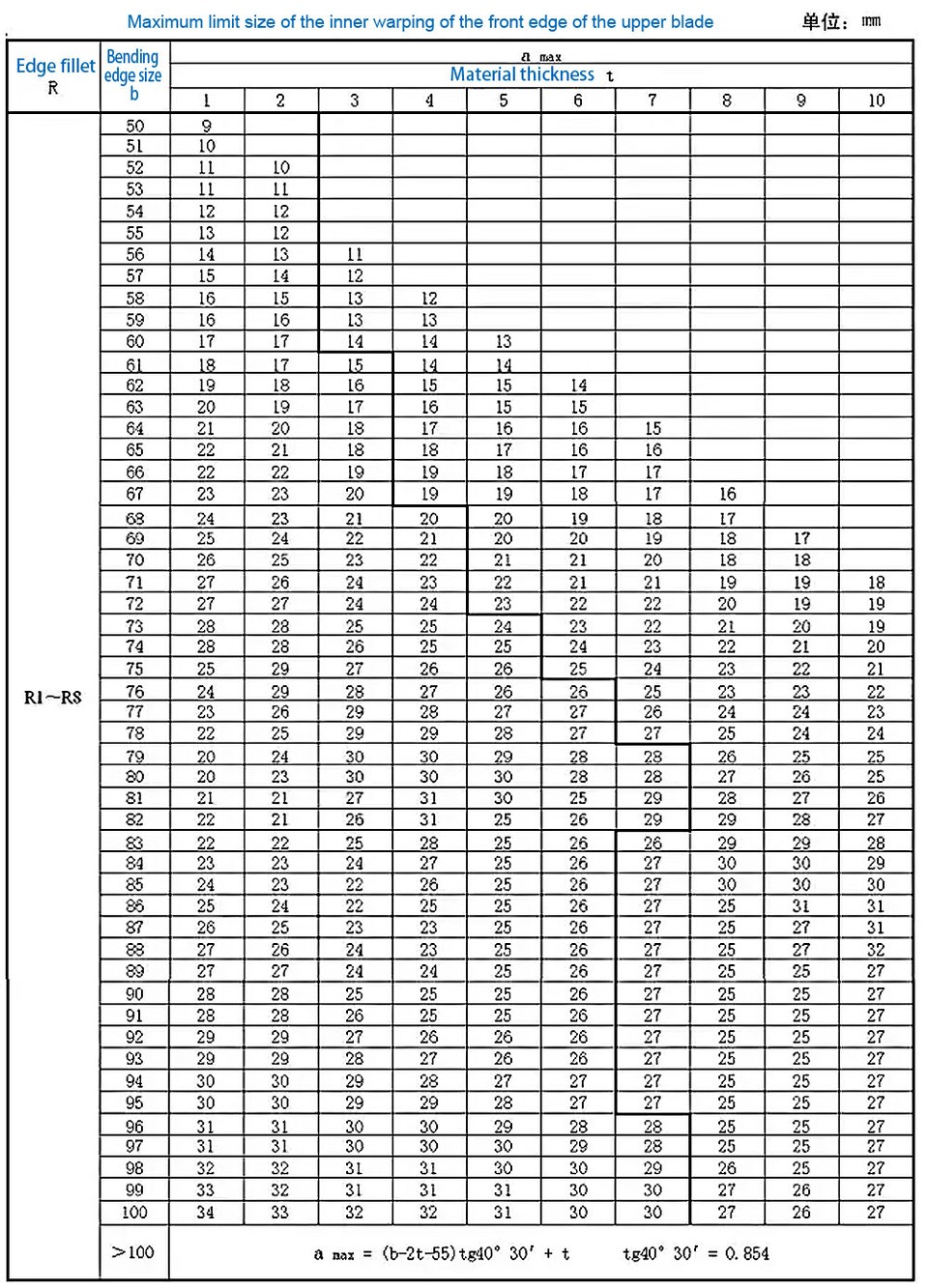

5. O tamanho máximo limite da dobra interna da borda frontal da lâmina superior é mostrado na Figura 5. O tamanho máximo de correspondência da lateral b e da lateral a é determinado de acordo com diferentes matrizes superiores de lâmina.
