Um sistema completo de robô de soldagem consiste em vários componentes-chave que trabalham em conjunto para garantir a precisão e eficiência do processo de soldagem.

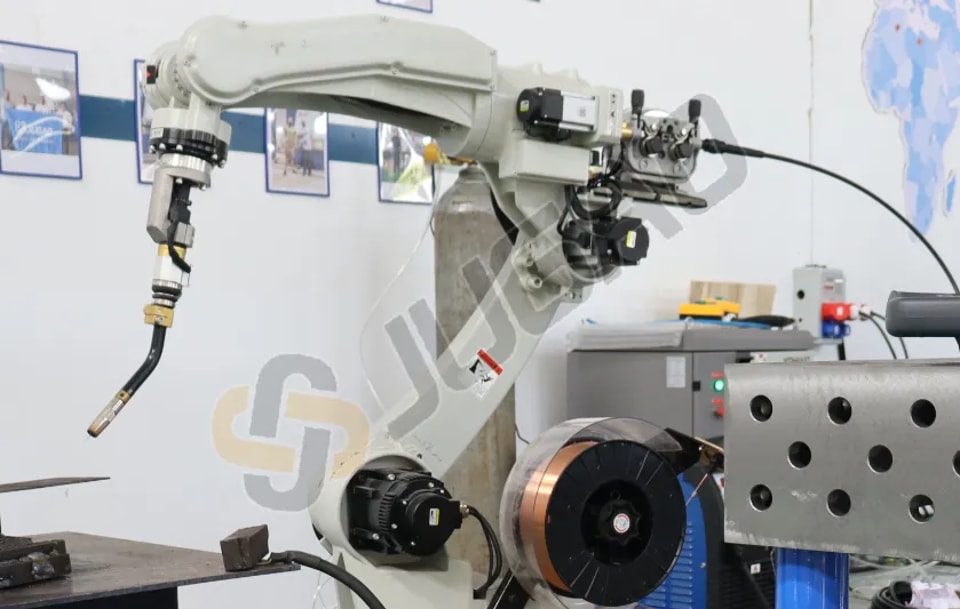

I. Corpo do Robô

O corpo do robô é o componente central do sistema de robô de soldagem; normalmente compreende um braço mecânico, um sistema de acionamento e um sistema de controle. O braço mecânico é responsável por executar os movimentos de soldagem; geralmente apresenta uma estrutura multiarticulada com múltiplos graus de liberdade (normalmente seis), permitindo que ele se mova e posicione de forma flexível no espaço tridimensional. O sistema de acionamento — composto por servomotores e redutores — é responsável por fornecer energia e controlar com precisão os movimentos do braço. O sistema de controle recebe comandos e coordena as ações dos vários componentes, garantindo assim a precisão do caminho de soldagem.

II. Fonte de Energia para Soldagem

A fonte de energia de soldagem serve como o fornecimento de energia que permite ao robô de soldagem realizar suas funções de soldagem. Dependendo do processo de soldagem específico empregado, as fontes de energia comuns incluem fontes de alimentação para soldagem por arco, fontes de alimentação para soldagem a laser, fontes de alimentação para soldagem por resistência, entre outras. Dentre estas, a fonte de alimentação para soldagem por arco é a mais prevalente, adequada para uma ampla gama de métodos de soldagem, como MIG/MAG, TIG e soldagem manual por arco. O desempenho da fonte de energia de soldagem impacta diretamente a qualidade da solda; consequentemente, ela deve possuir características como saída estável, velocidade de resposta rápida e alta precisão de ajuste.

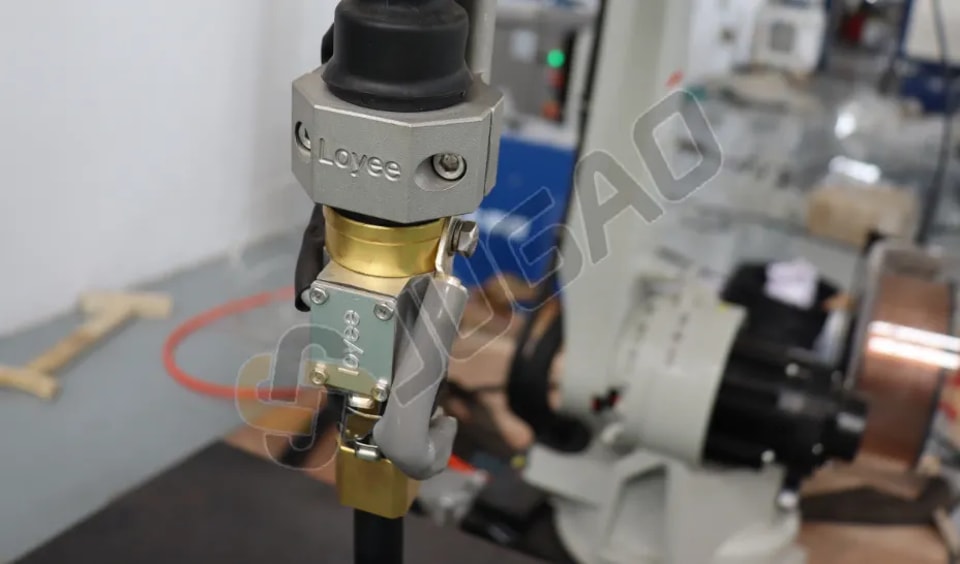

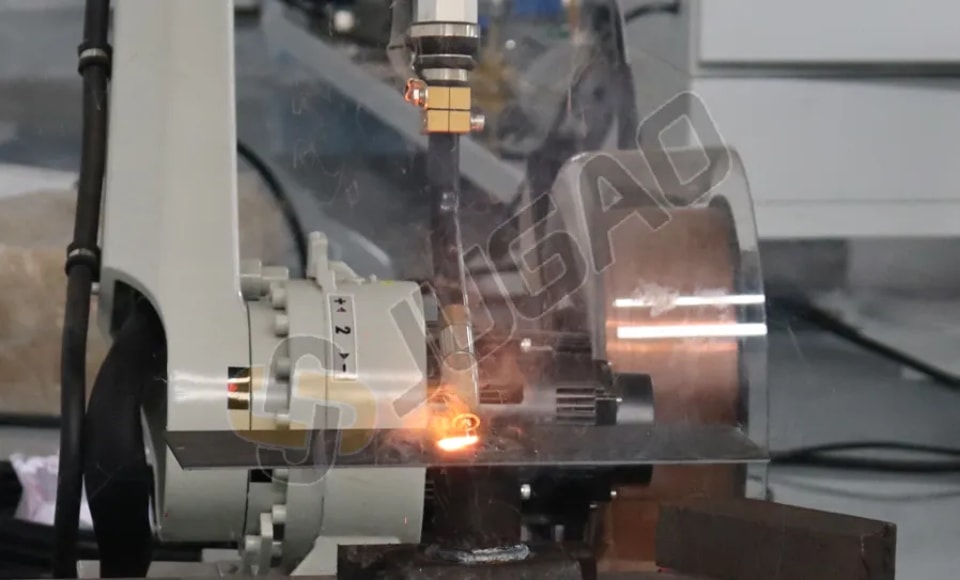

III. Tocha de Soldagem e Mecanismo de Alimentação de Arame

O maçarico de soldagem é a ferramenta crítica através da qual o robô de soldagem executa as operações de soldagem; sua função é alimentar o arame de solda na zona de soldagem e, sob a influência da fonte de energia, gerar um arco elétrico para realizar a solda. O mecanismo de alimentação do arame é responsável por alimentar continuamente e de forma uniforme o arame de solda do carretel até o maçarico. Este mecanismo normalmente consiste em componentes como um motor de alimentação, roletes de alimentação e um tubo guia; sua estabilidade influencia diretamente a qualidade da solda. Além disso, o maçarico de soldagem deve estar equipado com um sistema de resfriamento para evitar danos causados por altas temperaturas.

IV. Sensores de Soldagem e Sistemas de Visão

Para melhorar a precisão da soldagem e o nível de automação, os robôs de soldagem modernos são tipicamente equipados com sensores de soldagem e sistemas de visão. Sensores de soldagem são usados para monitorar parâmetros — tais como corrente, voltagem e temperatura — em tempo real durante o processo de soldagem, garantindo assim a estabilidade do processo. Sistemas de visão, utilizando câmeras e tecnologias de processamento de imagem, identificam e localizam a junta de solda, auxiliando o robô no posicionamento autônomo e na correção do caminho — uma capacidade particularmente valiosa para soldar juntas complexas ou irregulares.

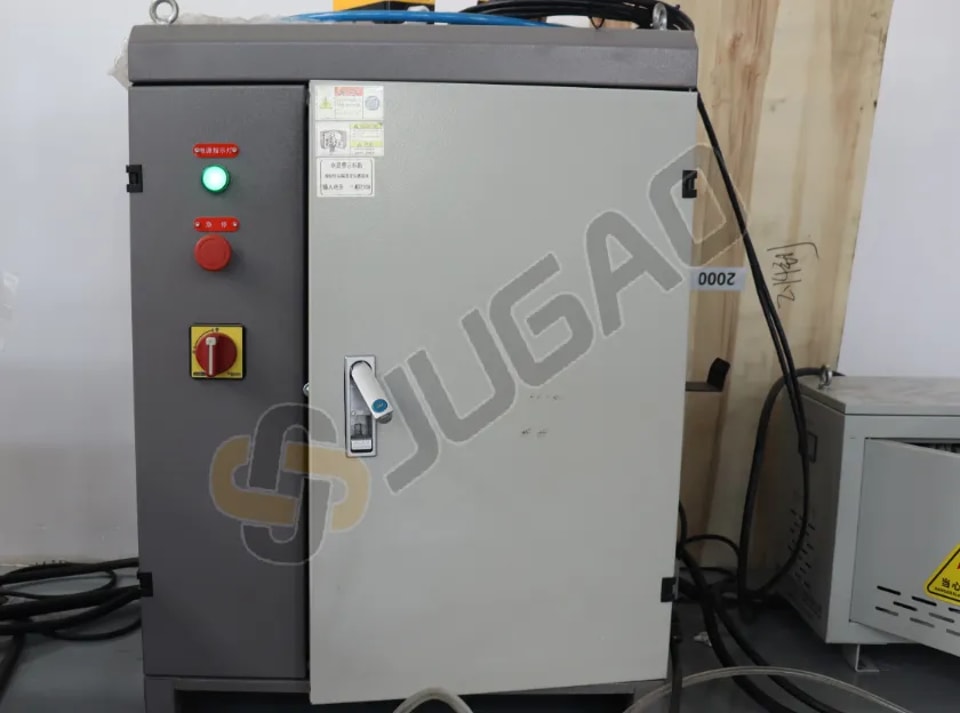

V. Sistema de Controle e Equipamento de Programação

O sistema de controle serve como o 'cérebro' do sistema de robô de soldagem; ele normalmente consiste em um controlador principal, um PLC (Controlador Lógico Programável) e uma interface de operador. O controlador principal é responsável por coordenar a operação geral dos vários componentes do robô; o PLC lida com o controle lógico e o processamento de sinais; e a interface do operador fornece capacidades de interação homem-máquina. Os equipamentos de programação incluem pendentes de ensino e software de programação offline; os operadores podem ensinar manualmente os caminhos de soldagem usando o pendente de ensino ou utilizar o software de programação offline para realizar simulações e planejamento de trajetórias em um computador.

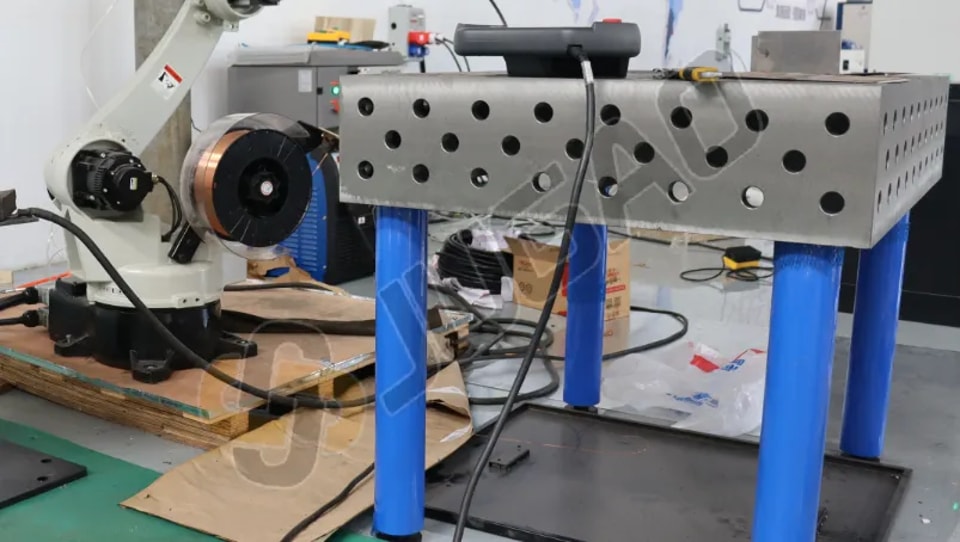

VI. Sistemas de Segurança e Equipamentos Periféricos

Para garantir a segurança dos operadores e o funcionamento adequado do equipamento, o sistema de robô de soldagem também é equipado com um sistema abrangente de segurança. Este sistema de segurança compreende dispositivos como botões de parada de emergência, cercas de segurança, cortinas de luz e relés de segurança, que podem cortar rapidamente a energia em caso de anomalia para prevenir acidentes. Além disso, equipamentos periféricos — tais como mesas de trabalho para soldagem, fixadores, sistemas de extração de pó e dispositivos de proteção gasosa — constituem uma parte integral do sistema de robô de soldagem, fornecendo suporte essencial e salvaguardas para o processo de soldagem.

VII. Bancos de Dados de Processos de Soldagem e Suporte de Software

Sistemas modernos de robôs de soldagem são tipicamente equipados com bancos de dados de processos de soldagem e suporte de software associado. Esses bancos de dados armazenam parâmetros ótimos de soldagem para vários materiais, espessuras e posições de soldagem; os operadores podem acessar os parâmetros apropriados com base nas condições reais, melhorando assim tanto a eficiência quanto a qualidade da soldagem. O suporte de software abrange ferramentas como software de simulação de robô, software de otimização de trajetórias e software de monitoramento remoto, todos os quais facilitam a gestão digital e inteligente do processo de soldagem.
