Quais são os pontos principais da conexão elétrica de uma máquina de dobra de tubos?

Muitas dobradeiras de tubos apresentam falhas — alarmes constantes, problemas intermitentes ou até mesmo a impossibilidade de ligar após a montagem. Ao longo da minha experiência, descobri que a verdadeira causa muitas vezes não é um problema mecânico, mas sim uma fiação elétrica incorreta. Se você quer entender como conectar e gerenciar corretamente o sistema elétrico de uma dobradeira de tubos, chegou ao lugar certo. Neste artigo, vou detalhar as etapas essenciais das conexões elétricas, explicando por que cada etapa é crucial e como evitar erros comuns que podem gerar problemas ocultos, garantindo a segurança, a precisão e a durabilidade da máquina.

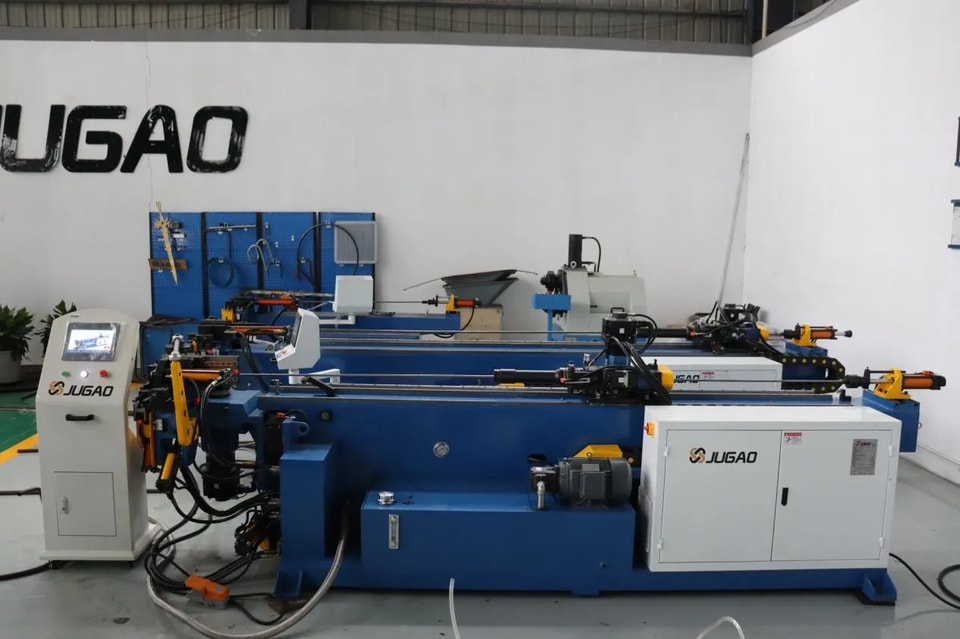

Aprenda o básico das conexões elétricas para dobradeiras de tubos

O cerne das conexões elétricas de dobradeiras de tubos está em garantir a compatibilidade entre tensão e corrente, a instalação do sistema de aterramento, a montagem da fiação de controle e a configuração dos dispositivos de proteção conforme os requisitos do equipamento. Concluir corretamente essas tarefas é um pré-requisito fundamental para um movimento servo suave, ângulos de dobra precisos e sistemas CNC confiáveis.

Compatibilização da tensão e da frequência da alimentação elétrica

Antes de conectar os cabos, certifique-se sempre de que a tensão e a frequência da rede da oficina correspondem à especificação nominal da máquina. As dobradeiras de tubos normalmente são compatíveis com especificações específicas, como 380V/50Hz ou 460V/60Hz. As consequências de uma incompatibilidade de tensão incluem falha do inversor, alarmes de servo e superaquecimento dos componentes elétricos.

Escolha a bitola e a capacidade adequadas do cabo.

A escolha dos cabos é um aspecto crítico das conexões elétricas das dobradeiras de tubos. Cabos subdimensionados podem causar queda de tensão, operação instável ou disparos frequentes durante operações de dobra com alta carga. Recomendo selecionar o cabo de alimentação com base na corrente nominal da máquina e deixar uma margem de segurança para suportar picos de carga.

Aterramento e requisitos de aterramento da dobradeira de tubos

O aterramento adequado é um dos aspectos mais facilmente negligenciados nas conexões elétricas de uma dobradeira de tubos, mas também é um dos mais importantes para garantir a segurança e a estabilidade do controle.

Por que o aterramento é crucial para dobradeiras de tubos CNC?

A confiabilidade do sistema de aterramento é crucial para a segurança dos operadores e a estabilidade do equipamento. Um bom aterramento pode evitar choques elétricos e suprimir de forma eficaz ruídos elétricos que interferem nos controladores CNC e nos servodrives; um aterramento deficiente pode facilmente levar a anomalias como alarmes aleatórios, erros de comunicação e posicionamento instável dos eixos.

Como implementar um aterramento eficaz

Ao realizar o aterramento, dois pontos devem ser observados: primeiro, o terminal de aterramento da máquina deve ser conectado diretamente a um ponto de aterramento dedicado e de baixa resistência; segundo, evite compartilhar o aterramento com equipamentos de alta potência, como máquinas de solda, para não interferir no sistema elétrico da dobradeira de tubos.

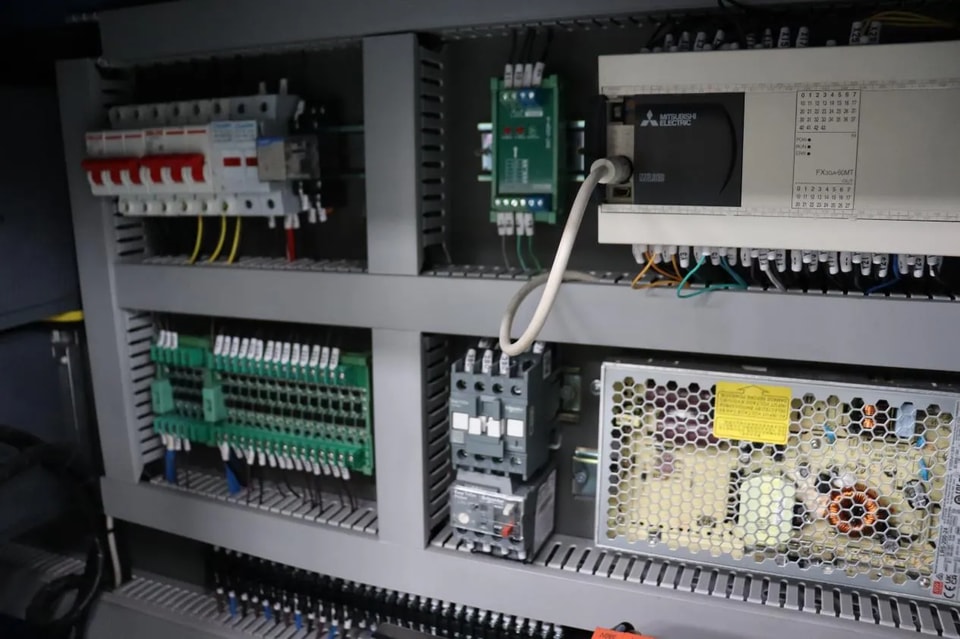

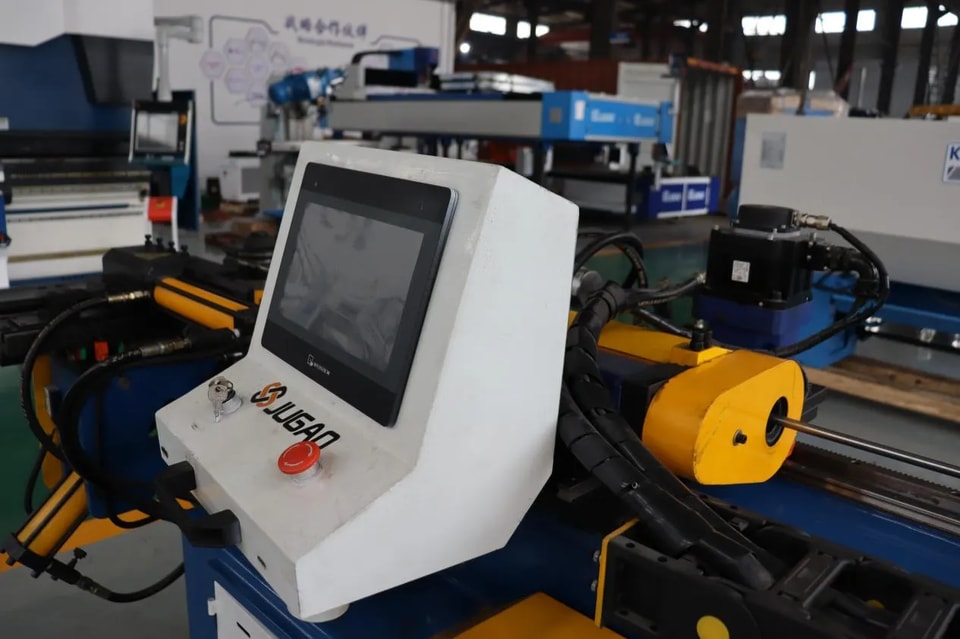

Fiação do painel de controle e conexão de sinais

Além da alimentação principal, a conexão elétrica da dobradeira de tubos também inclui o circuito de controle dentro do painel elétrico.

Separação do cabo de alimentação e do cabo de controle

Meu princípio de fiação é que as linhas de potência e as linhas de sinal devem ser rigorosamente separadas. A interferência eletromagnética transportada pelas linhas de potência pode afetar os sinais do encoder e a comunicação CNC; separar as linhas garante a estabilidade do sistema e a precisão da dobra.

Verifique o aperto dos terminais e as etiquetas.

Falhas elétricas muitas vezes se originam de terminais frouxos. Durante a instalação, verifique sempre se cada terminal está bem apertado e se as etiquetas estão claras. Isso melhora a confiabilidade e facilita uma solução de problemas rápida e segura posteriormente.

Dispositivos de proteção e medidas de segurança elétrica

Uma conexão elétrica completa de uma dobradeira de tubos deve incluir dispositivos de proteção adequados para garantir a segurança da máquina e dos operadores.

Disjuntores e proteção contra sobrecarga

Disjuntores e relés térmicos de sobrecarga são usados para proteger contra curtos-circuitos e riscos de sobrecorrente. Durante a instalação, certifique-se de que suas especificações correspondam aos dados elétricos da dobradeira de tubos e conclua os testes antes da entrada em operação.

Parada de emergência e circuito de segurança

O circuito de parada de emergência deve ser ligado corretamente e testado durante a fase de conexão elétrica. Um circuito de segurança confiável pode garantir que a máquina pare instantaneamente em caso de anomalia ou emergência.

Checklist elétrico antes da partida

Antes de iniciar uma dobradeira de tubos recém-instalada, sempre faço uma verificação elétrica do sistema.

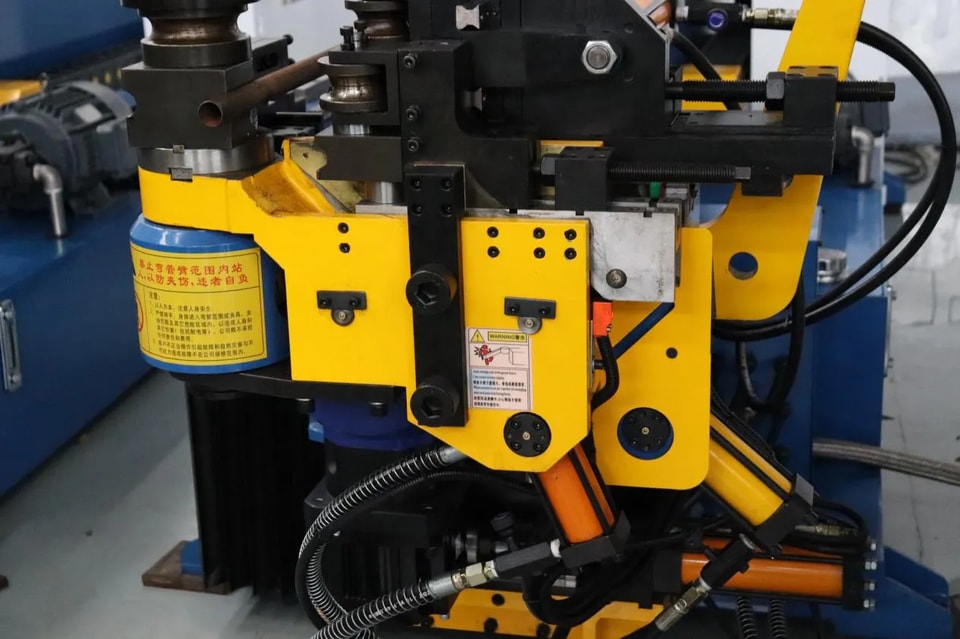

Verifique a sequência de fases e o sentido de rotação

Uma sequência de fases incorreta pode fazer com que o motor e a bomba hidráulica girem em sentidos opostos. Essa verificação simples pode evitar danos graves durante a fase inicial de partida.

Testes de isolamento e estabilidade elétrica

O teste de resistência de isolamento é um método importante para verificar o bom estado dos cabos e dos componentes elétricos. Em condição sem carga, se a leitura da tensão permanecer estável, isso indica que as conexões elétricas da dobradeira de tubos estão prontas para a entrada em operação.

Evite erros comuns de conexão elétrica

Ao longo dos anos, descobri alguns erros recorrentes nas conexões elétricas de dobradeiras de tubos.

Uso de alimentação compartilhada

Compartilhar a alimentação com equipamentos pesados pode facilmente causar flutuações de tensão e operação instável. Uma fonte de alimentação dedicada é uma opção mais segura.

Ignore as diretrizes elétricas do fabricante

Cada máquina de dobrar tubos tem seus requisitos elétricos específicos. Ignorar essas especificações muitas vezes leva a alarmes repetidos, redução da vida útil dos componentes e paradas desnecessárias.
