Quais são os principais componentes de uma máquina de curvar tubos?

As máquinas de dobrar tubos são equipamentos fundamentais para obter dobras precisas em tubos. Seja do tipo hidráulico, elétrico ou CNC, sua estrutura central gira em torno de três funções principais: fixação estável, rotação precisa e suporte eficaz. Compreender a função de cada componente ajuda na operação e manutenção corretas do equipamento.

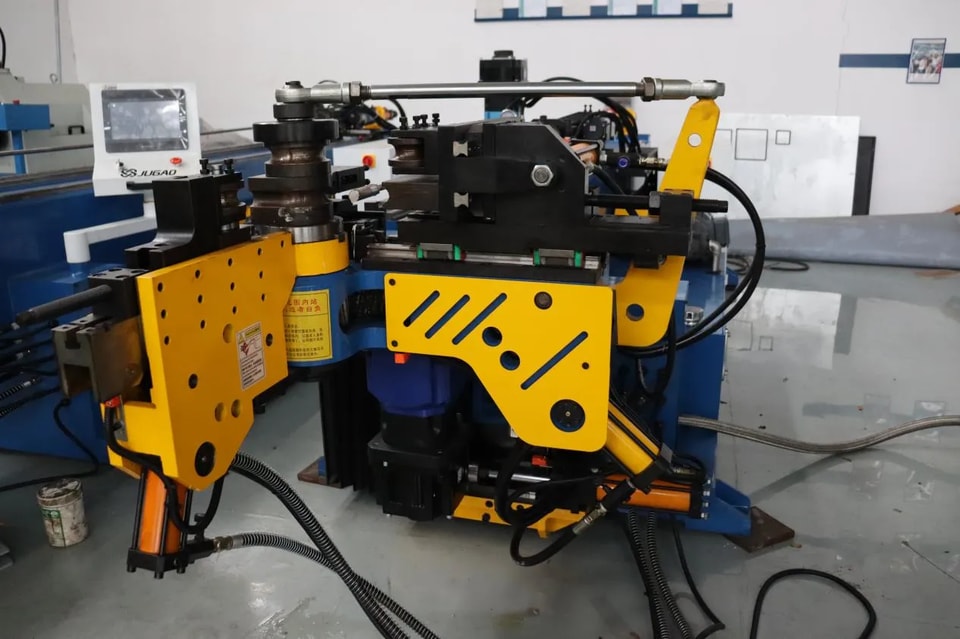

1. Mecanismo de rotação de dobra (braço de dobra)

É composto por uma matriz de dobra (matriz principal), um braço de dobra e um sistema de transmissão. A matriz de dobra é fixada a um eixo giratório, e o braço de dobra faz o tubo girar ao redor da matriz, controlando o ângulo de dobra. O método de transmissão geralmente é um motor hidráulico, um servo motor ou um mecanismo de cremalheira e pinhão, o que determina o torque e a precisão da dobra.

2. Mecanismo de fixação

Inclui uma matriz de fixação e um cilindro de fixação (ou cilindro pneumático). Sua função é fixar firmemente o tubo na matriz de curvatura, evitando que ele deslize ou se desloque durante a dobra. A força de fixação deve ser suficientemente alta e uniforme; caso contrário, podem ocorrer enrugamento ou deformação da seção transversal.

3. Mandril e mecanismo de acionamento do mandril

Para tubos de parede fina ou dobragem de pequeno raio, o mandril é o componente central que impede o colapso e o enrugamento da face interna do tubo. O mandril costuma ser do tipo esfera na ponta ou do tipo rígido, ligado por uma haste de mandril, e suas posições de avanço e recuo são controladas por um cilindro ou servo motor. A precisão do posicionamento do mandril afeta diretamente a qualidade da dobragem.

4. Matriz antirrugas (placa antirrugas)

Instalada atrás da matriz de curvatura, ela pressiona a face interna do tubo durante a dobra, evitando a formação de rugas no arco interno. Seu formato corresponde com precisão à curvatura da matriz de curvatura, tornando-a uma matriz auxiliar indispensável para a dobra de tubos de alta qualidade.

5. Sistema de potência

As máquinas hidráulicas de dobrar tubos usam estação hidráulica, cilindros e válvulas solenóides como núcleo, fornecendo grande força de fixação e dobragem; as máquinas elétricas de dobrar tubos usam servomotores, redutores e fusos de esferas para alcançar controle de alta precisão. A estabilidade do sistema de potência afeta diretamente a produtividade e a vida útil do equipamento.

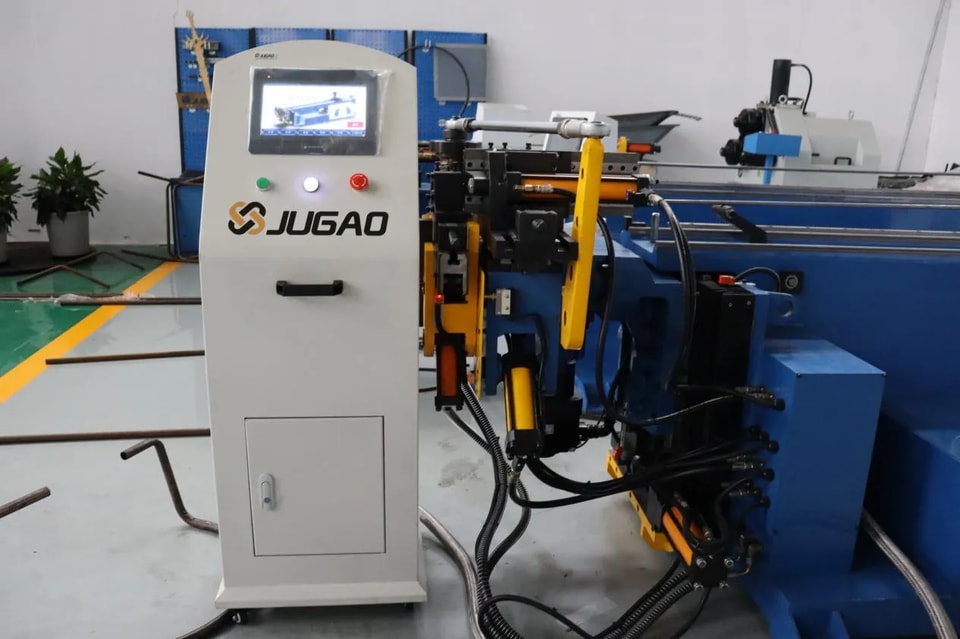

6. Sistema de controle

As máquinas modernas de dobrar tubos geralmente utilizam sistemas de controle PLC ou CNC, equipados com interface homem-máquina (tela sensível ao toque). O controle programável permite o processamento automático de formas tubulares tridimensionais complexas, incluindo ângulo de dobra, ângulo de rotação espacial de múltiplas dobras e distância de avanço.

7. Mecanismo de avanço e rotação (modelos multieixos)

Usado para obter o processamento contínuo de múltiplas dobras. O carro de avanço (eixo Y) controla o avanço linear do tubo, enquanto o eixo rotativo (eixo B) controla o ângulo de rotação espacial do tubo durante a dobra. Normalmente é acionado por um servomotor, aliado a guias lineares de alta precisão e a um sistema de cremalheira e pinhão.

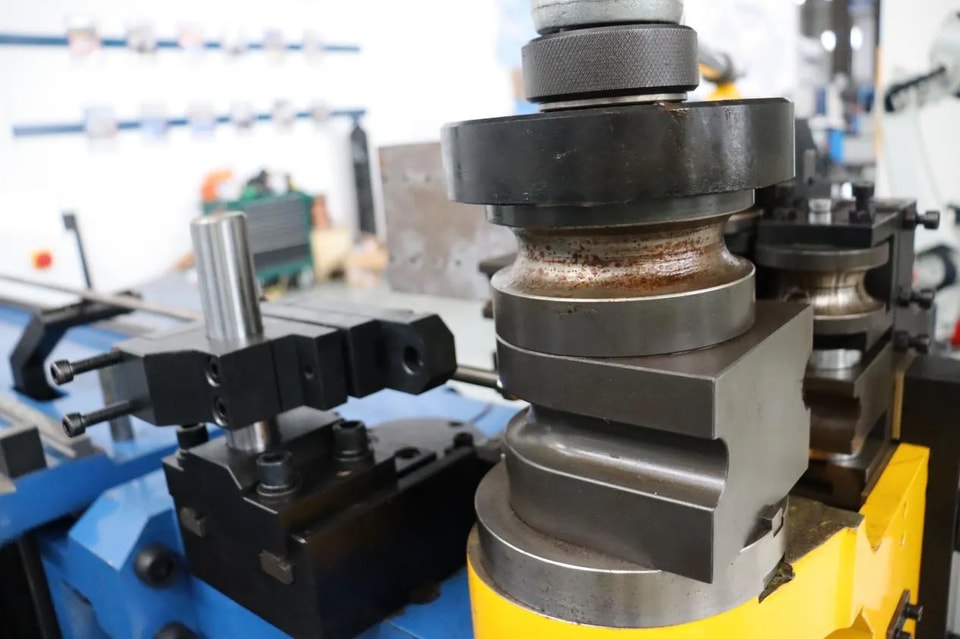

8. Sistema de matrizes

Inclui matrizes de curvatura, matrizes de fixação, matrizes antirrugas, mandris e matrizes-guia, projetadas individualmente de acordo com diferentes diâmetros de tubo e raios de curvatura. Os materiais das matrizes geralmente são Cr12MoV ou aço-ferramenta liga, com tratamento térmico para melhorar a resistência ao desgaste. A precisão das matrizes determina diretamente a qualidade do tubo dobrado.

9. Base e guias lineares

Como estrutura básica de toda a máquina, a base deve ter rigidez suficiente para suportar o enorme momento de flexão durante a dobragem. As máquinas pesadas de dobrar tubos frequentemente utilizam estruturas integrais fundidas ou estruturas soldadas em chapa de aço de alta espessura. As guias lineares são usadas para garantir a precisão de movimento dos mecanismos de avanço e rotação.

10. Sistema de refrigeração e lubrificação

O radiador do óleo hidráulico, a bomba de óleo lubrificante e o distribuidor compõem o sistema de refrigeração e lubrificação, garantindo temperatura estável do óleo e minimizando o desgaste das peças móveis durante a operação contínua.

Uma máquina de dobrar tubos é um equipamento de precisão que integra de forma altamente eficiente tecnologias mecânicas, hidráulicas, elétricas e de moldes. Da fixação à dobra, do suporte do mandril ao acoplamento multieixo, cada componente desempenha um papel crucial. Somente quando todos os sistemas trabalham em coordenação é possível alcançar uma produção de dobragem de tubos eficiente, estável e de alta qualidade.
