O que causa o desvio no ângulo de dobra?

Na dobra de tubos, a reclamação de qualidade mais comum é a discrepância entre o ângulo real e o valor programado. Esse desvio pode decorrer de problemas com materiais, equipamentos, moldes ou processos. A seguir estão as principais causas e soluções.

1. Previsão insuficiente do retorno elástico

Causa: os materiais apresentam recuperação elástica após a dobra, especialmente aço de alta resistência, aço inoxidável e alumínio, que têm retorno elástico significativo. Se a compensação da sobre-dobra não estiver definida no programa, o ângulo final ficará menor do que o necessário.

Solução: meça a quantidade de retorno elástico por meio de uma dobra de teste e aumente o valor do ângulo de sobre-dobra no programa; ou utilize um processo de dobra por estiramento para reduzir o retorno elástico.

2. Força de fixação insuficiente ou deslizamento

Causa: A pressão insuficiente da matriz de fixação provoca o deslizamento axial do tubo durante a dobra, levando a um ângulo fora de controle.

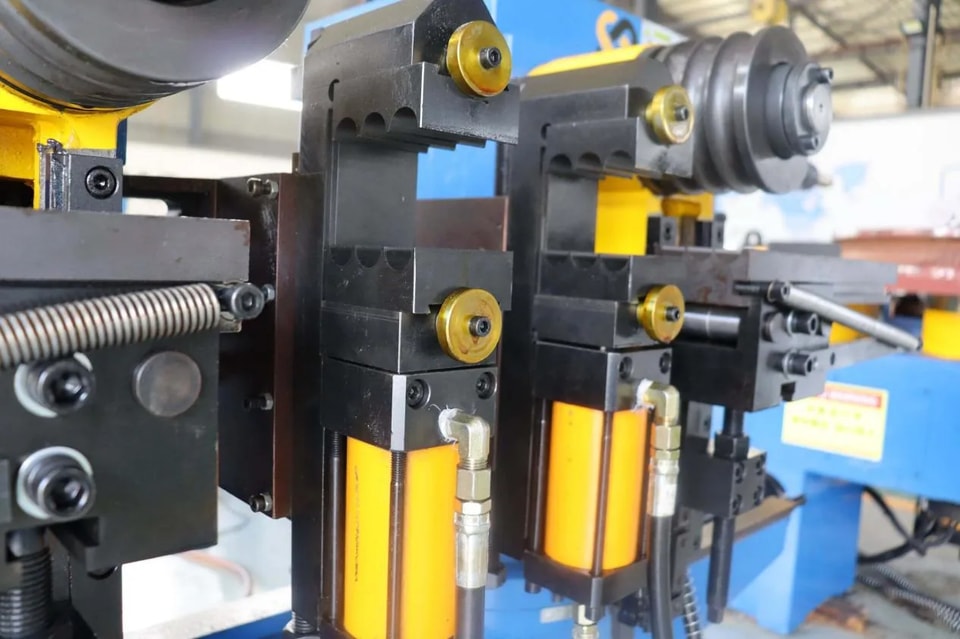

Solução: Verifique a pressão do cilindro de fixação para garantir que atinja o valor ajustado; limpe a superfície de trabalho da matriz de fixação; adicione textura antiderrapante ou substitua a matriz de fixação, se necessário.

3. Desgaste ou afrouxamento da matriz

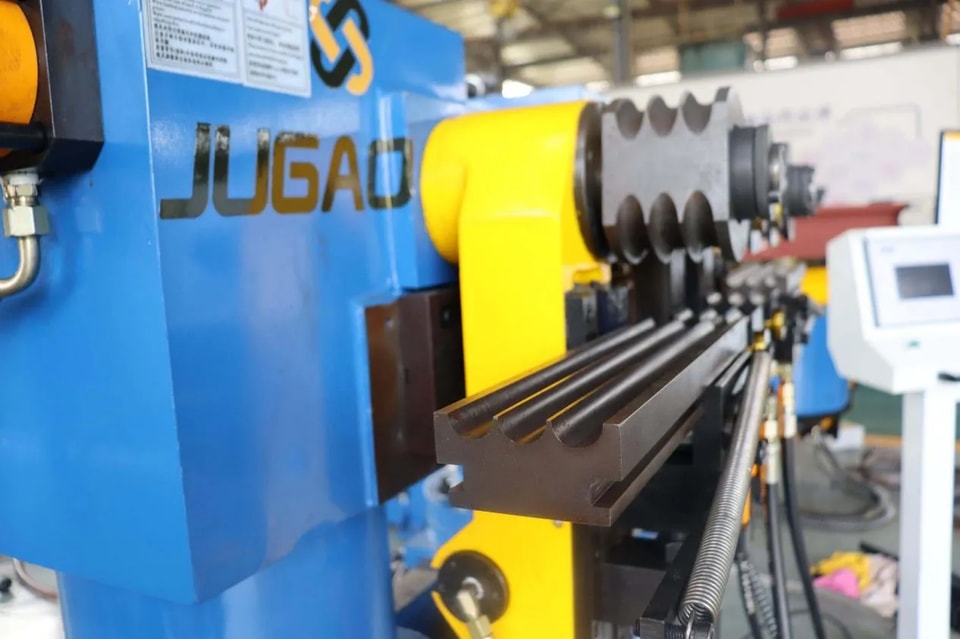

Causa: O desgaste da matriz de dobra ou da matriz de fixação reduz o encaixe com o tubo; parafusos de fixação da matriz soltos causam deslocamento durante a dobra.

Solução: Verifique o estado de desgaste da matriz e faça o reparo ou a substituição imediatamente; aperte os parafusos em cruz com uma chave de torque.

4. Falha do encoder/sensor de ângulo

Causas: Acoplamento do encoder solto, contaminação por óleo na superfície do sensor e mau contato nos fios de sinal, resultando em feedback de ângulo distorcido.

Soluções: Verifique o aperto do acoplamento; limpe a superfície do sensor; verifique a fiação e recalibre o ponto zero.

5. Pressão instável do sistema hidráulico

Causas: Desgaste da bomba de óleo, válvula de alívio travada e temperatura excessivamente alta do óleo causando flutuações de pressão, resultando em força real inconsistente ao dobrar para a posição correta.

Soluções: Verifique o nível e a limpeza do óleo hidráulico; limpe ou substitua a válvula de alívio; mantenha a temperatura do óleo entre 35-50℃.

6. Posicionamento incorreto do mandril

Causas: A extensão excessiva ou insuficiente do mandril altera o estado de tensão durante a dobra do tubo, afetando indiretamente o ângulo.

Soluções: Ajuste a posição de extensão do mandril; em geral, o centro da primeira articulação esférica de um mandril com extremidade esférica deve ficar 0,5-1,5 mm antes da linha de corte da matriz de dobra.

7. Velocidade de dobra excessiva

Causas: Durante a dobra em alta velocidade, a deformação do material não pode ser distribuída de forma uniforme, alterando as características do retorno elástico e resultando em baixa consistência do ângulo. Solução: Reduza a velocidade de dobra, especialmente ao usinar materiais de alta precisão ou com alta resistência ao retorno elástico.

Sequência rápida de diagnóstico

1. Verifique se a força de fixação é suficiente (verifique marcas de deslizamento no tubo).

2. Verifique o valor de compensação do ângulo de dobra no programa.

3. Verifique se o acoplamento do encoder está solto.

4. Confirme se a pressão do sistema hidráulico e a temperatura do óleo estão normais.

5. Faça uma dobra de teste na primeira peça e meça, ajustando finamente os parâmetros.

Os desvios de ângulo decorrem principalmente de compensação insuficiente do retorno elástico ou de deslizamento na fixação. O controle preciso desses dois fatores pode melhorar significativamente a taxa de aprovação.
