O que é uma máquina de laminação de chapas metálicas? Uma máquina de laminação de chapas metálicas é um dispositivo de processamento que lamina chapas metálicas em círculos, arcos ou outras formas. Ela aplica pressão à chapa metálica por meio da rotação e do movimento relativo dos rolos, fazendo com que ela sofra gradualmente uma deformação plástica, formando finalmente o arco ou a superfície curva desejada. As máquinas de laminação são amplamente utilizadas na fabricação de vasos de pressão, tubos, caldeiras, carcaças de ventiladores, componentes aeroespaciais e outros campos.

1. O que é uma máquina de laminação de chapas metálicas?

1) Definição de uma máquina de laminação de chapas:

Os principais passos incluem:

– Posicionamento da chapa: Coloque a chapa metálica entre os rolos da máquina de laminação.

Fixação e pré-dobragem: O rolo superior aplica pressão para baixo para fixar a chapa metálica e pré-dobra as bordas para reduzir o comprimento das bordas retas após a conformação.

– Formação da borda: Girando os rolos e ajustando a pressão, o material da chapa é gradualmente dobrado no arco ou superfície curva requerida.

– Descarregamento: Após a laminação estar completa, solte os rolos e remova o produto acabado.

2. Principais componentes da máquina de laminação de chapas

Sistema de rolos:

Normalmente consiste em um rolo superior, um rolo inferior e rolos laterais, responsáveis por fixar e enrolar a chapa metálica. Os rolos geralmente são feitos de aço liga de alta resistência, que é resistente ao desgaste e duro.

Sistema de acionamento:

Fornece a potência rotacional para os rolos. Tipos mecânicos usam transmissão por engrenagem, enquanto tipos hidráulicos e servo usam cilindros hidráulicos ou motores para acionamento.

Sistema hidráulico:

Usado para controlar a elevação e descida dos rolos e ajustar a pressão, garantindo a precisão e estabilidade do processamento.

Sistema de controle:

Inclui controle manual e sistemas CNC. O sistema CNC pode pré-definir parâmetros de usinagem para alcançar operação automatizada.

Base e estrutura:

Suporta todo o equipamento, garantindo sua estabilidade e precisão durante a operação.

3. Princípio de funcionamento da máquina de laminação de chapas

Uma máquina de dobra usa rolos para aplicar pressão e girar uma chapa metálica, fazendo com que a chapa sofra deformação plástica e seja gradualmente dobrada na forma desejada (como um cilindro, cone ou arco).

Qual é o princípio de funcionamento de uma máquina de laminação de chapas metálicas? Este processo é realizado ajustando a posição relativa dos rolos e utilizando acionamento por força. O princípio de funcionamento será analisado em detalhes a seguir.

1) Fluxo de trabalho básico

Uma máquina de laminação de chapas normalmente consiste em um rolo superior e um rolo inferior (ou rolos laterais). A chapa metálica é gradualmente moldada por meio de fixação, rotação e dobra entre os rolos. Os passos específicos são os seguintes:

- Fixação da chapa

Coloque o material da chapa entre os rolos e aplique pressão para baixo (ou para cima) com o rolo superior (ou rolo inferior) para fixar o material da chapa e evitar que ele deslize.

- Tratamento de pré-dobra

Para reduzir o comprimento da borda reta da chapa, a máquina de laminação realiza uma dobra preliminar (chamada pré-dobra) em ambas as extremidades da chapa.

A forma arredondada inicial da borda do material da chapa é obtida ajustando a pressão e a posição dos rolos.

- Dobra e conformação por laminação

Os rolos começam a girar, fazendo com que o material da chapa se mova enquanto está fixado. À medida que o material da chapa passa entre os rolos, ele gradualmente sofre uma dobra plástica para formar a curvatura desejada.

- Ajuste e correção

Se necessário, a curvatura ou forma pode ser otimizada ainda mais ajustando a pressão e a posição dos rolos.

Esta máquina de dobra de chapa de quatro rolos pode alcançar uma correção mais precisa com a ajuda dos rolos laterais.

- Descarregamento do produto acabado

Após a laminação ser concluída, afrouxe os rolos e remova o produto processado da máquina de laminação.

2) Princípios de funcionamento das máquinas de laminação de chapas com diferentes estruturas

- Máquina de laminação de chapas simétrica de três rolos

Características estruturais:

O rolo superior está instalado simetricamente entre os dois rolos inferiores. O rolo superior pode se mover verticalmente, enquanto os dois rolos inferiores giram, impulsionando o movimento da chapa.

Princípio de funcionamento:

A chapa é pressionada para baixo pelo rolo superior e presa pelo rolo inferior.

A rotação do rolo inferior faz a chapa se mover, enquanto o rolo superior aplica uma força de dobra na chapa.

A chapa é repetidamente dobrada pela rotação do rolo inferior e, finalmente, moldada.

característica:

A estrutura é simples, mas as bordas da chapa não podem ser pré-dobradas diretamente.

- Máquina de laminação assimétrica de três rolos

Características estruturais:

O rolo superior é o rolo principal, um rolo inferior é usado para prender a chapa metálica, e outro rolo inferior é usado para auxiliar na dobra.

Princípio de funcionamento:

Após a chapa ser presa, as bordas são pré-dobradas ajustando a posição dos rolos.

O rolo superior gira, fazendo a chapa se mover enquanto aplica simultaneamente uma força de dobra.

O movimento relativo entre os rolos forma gradualmente o arco desejado.

característica:

Pode ser pré-dobrado, tornando-o adequado para usinagem de alta precisão.

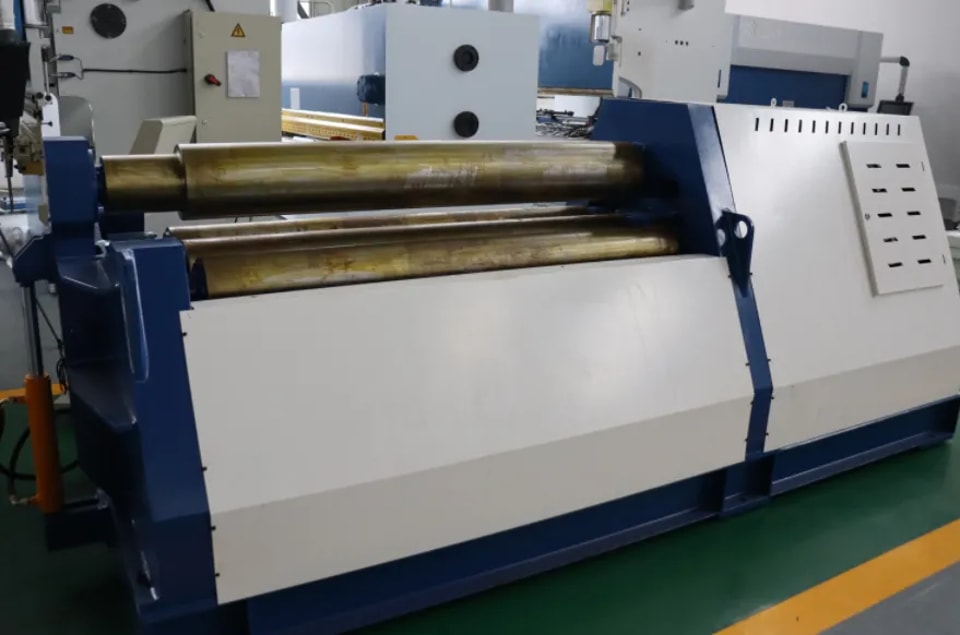

- Máquina de dobra de chapa de quatro rolos

Características estruturais:

Um rolo superior, um rolo inferior e dois rolos laterais, sendo os rolos laterais usados para prender e endireitar a chapa metálica.

Princípio de funcionamento:

A chapa metálica é presa pelos rolos superior e inferior, e os rolos laterais são usados para posicionamento.

O rolo superior aplica uma força de dobra, fazendo a chapa se mover.

Os rolos laterais corrigem ainda mais a forma da dobra da chapa.

característica:

É fácil de operar, altamente preciso e pode completar pré-dobra e enrolamento em uma única operação.

3) Princípios físicos chave

O princípio de funcionamento de uma máquina de laminação de chapas metálicas baseia-se no princípio da deformação plástica do metal. Especificamente, inclui:

O efeito da força de flexão:

Quando a força de flexão aplicada pelo rolo excede o limite de escoamento do material metálico, a chapa metálica sofrerá deformação plástica. Aplicando a força gradualmente, a chapa é dobrada de um estado plano para a forma desejada.

Controle do retorno elástico:

Durante o processo de dobra, a chapa metálica terá um certo retorno elástico. A máquina de laminação compensa esse retorno aplicando força de flexão adicional para garantir a precisão do arco do produto acabado.

Múltiplos processos de moldagem:

Para chapas mais grossas ou mais duras, é necessária a dobra repetida para alcançar gradualmente a forma desejada.

4. Áreas de aplicação das máquinas de laminação de chapas metálicas

Quais são as aplicações das máquinas de laminação de chapas metálicas? Os detalhes são os seguintes:

Indústrias de aplicação:

– Fabricação de vasos de pressão: laminação de cascos cilíndricos ou curvos para grandes recipientes como caldeiras e tanques de armazenamento.

Processamento de tubos: fabricação de tubos de grande diâmetro ou dutos de ventilação.

– Construção naval: processamento das superfícies curvas das chapas do casco do navio.

– Aeroespacial: fabricação de componentes curvos ou cilíndricos para aeronaves, foguetes e outros equipamentos.

– Construção civil: componentes estruturais de aço laminado para construção, como colunas, vigas curvas, etc.

Exemplo de aplicação:

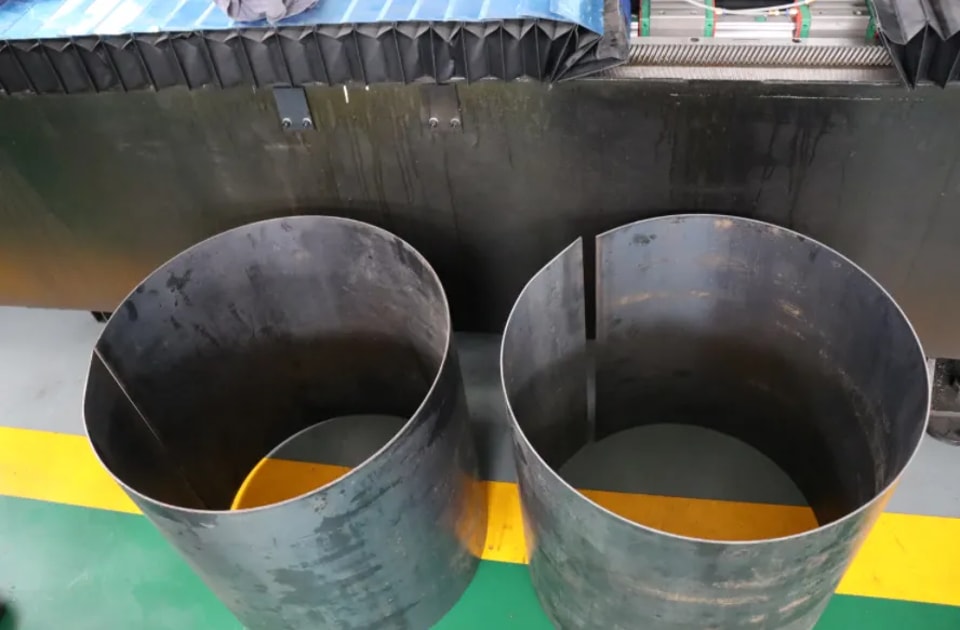

– Fabricação de tanques de armazenamento cilíndricos: o casco do tanque é formado pela dobra contínua de chapas metálicas.

– Processamento de tubos cônicos: uso de uma máquina de laminação de chapas cônicas para reduzir gradualmente o diâmetro da chapa.

– Construção de estruturas de aço para edifícios: como vigas curvas ou estruturas de suporte cilíndricas para pontes.

5. Conclusão

As máquinas de laminação de chapas utilizam a rotação e a pressão dos rolos para dobrar gradualmente as chapas metálicas em uma forma desejada. Seu princípio fundamental é utilizar as propriedades de deformação plástica do metal, combinadas com um sistema de controle preciso, para alcançar processos de dobra eficientes e precisos. Diferentes tipos de máquinas de laminação de chapas são adequados para diferentes materiais e requisitos de forma, fornecendo suporte vital para a fabricação moderna.

O que é uma máquina de laminação de metal? Uma máquina de laminação é um dos equipamentos essenciais no processamento moderno de metais. Através do desenvolvimento contínuo e atualizações tecnológicas, tornou-se uma ferramenta central para processos de dobra eficientes e de alta precisão. Seja equipamento mecânico tradicional ou máquinas de laminação CNC modernas, elas fornecem suporte crucial para a conformação e processamento de metais em diversos setores.
