Os problemas de sincronização com os êmbolos da prensa dobradeira JUGAO normalmente se manifestam como ângulos de dobra irregulares, movimento inconsistente dos eixos Y1 e Y2 ou alertas persistentes no controlador CNC. Tais problemas podem surgir tanto em máquinas novas quanto em máquinas operadas há muito tempo, e negligenciá-los impactará diretamente a precisão da dobra, a vida útil da ferramenta e a estabilidade geral da produção. Este artigo detalhará as principais causas da falha de sincronização dos êmbolos da prensa dobradeira JUGAO, guiará você por um processo passo a passo para diagnosticar as causas raiz e apresentará soluções práticas para restaurar a operação suave e precisa da máquina.

Compreendendo o Princípio de Funcionamento da Sincronização do Martelo da Prensa Dobradeira

Antes de realizar qualquer solução de problemas, é essencial garantir que o operador da máquina compreenda totalmente o mecanismo de sincronização de uma prensa dobradeira CNC moderna.

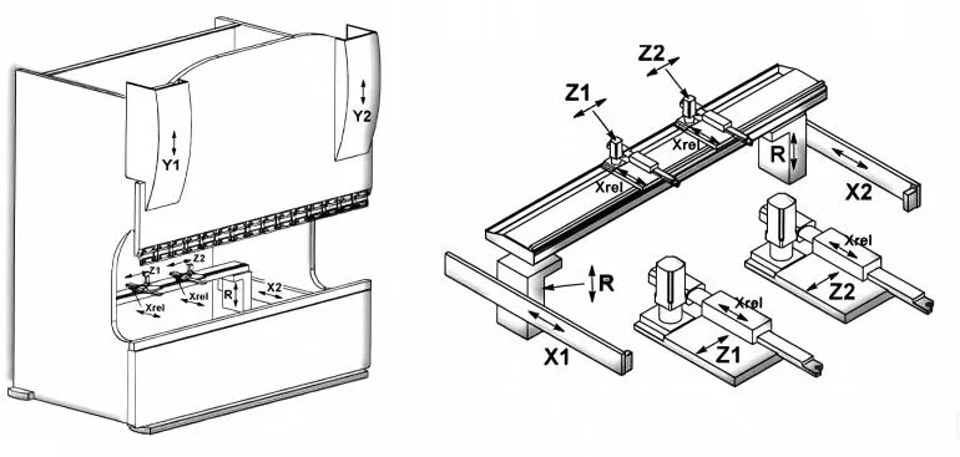

Controle dos Eixos Y1 e Y2 em Prensas Dobradeiras CNC

Na maioria das prensas dobradeiras hidráulicas CNC, o cabeçote é acionado e controlado por dois cilindros hidráulicos independentes, o esquerdo (Y1) e o direito (Y2). O controlador CNC recebe constantemente dados de feedback de posição de codificadores lineares e ajusta dinamicamente as válvulas proporcionais para garantir que o cabeçote mantenha uma trajetória de movimento perfeitamente paralela durante a operação.

Uma falha do sistema de sincronização fará com que o cabeçote incline ligeiramente durante o processo de dobra, o que, por sua vez, leva aos seguintes problemas:

• Desvios nos ângulos de dobra

• Desgaste irregular da ferramenta

• Concentração de tensão na estrutura da máquina

Uma compreensão clara deste sistema de controle permite um diagnóstico preciso de problemas de sincronização do curso da prensa dobradeira JUGAO, evitando suposições cegas no processo de solução de problemas.

Fatores Hidráulicos que Provocam Malfuncionamento da Sincronização do Martelo da Prensa Dobradeira

A instabilidade do sistema hidráulico é uma das causas mais prevalentes de problemas de sincronização em aplicações práticas.

Pressão Hidráulica Desbalanceada entre os Cilindros

Se a pressão hidráulica fornecida a um cilindro for ligeiramente inferior à do outro, o curso não conseguirá manter um estado paralelo durante o movimento. Este desequilíbrio de pressão é comumente causado pelos seguintes fatores:

• Vedantes hidráulicos desgastados

• Vazamento interno de óleo no sistema hidráulico

• Válvulas de controle hidráulico obstruídas

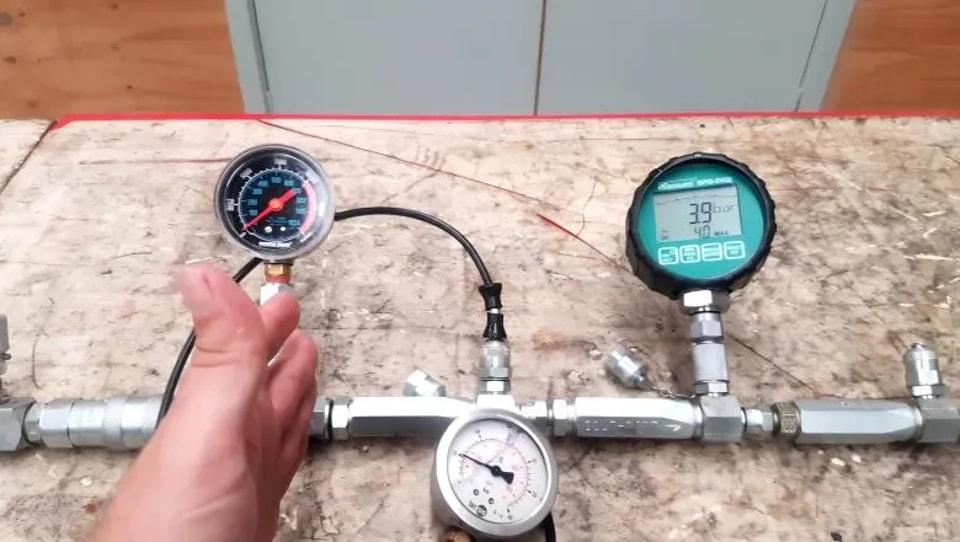

Para diagnosticar este problema, recomenda-se usar manômetros calibrados para medir a pressão do sistema nos lados dos cilindros Y1 e Y2. Uma vez detectado um desequilíbrio de pressão, é necessária uma inspeção imediata dos vedantes hidráulicos e das válvulas proporcionais.

Fluido Hidráulico Contaminado

Fluido hidráulico contaminado prejudica severamente a precisão das válvulas proporcionais. Mesmo partículas sólidas minúsculas no fluido podem perturbar a velocidade de resposta das válvulas, resultando em ajustes corretivos atrasados entre os eixos Y1 e Y2.

Filtração regular do fluido hidráulico e substituição programada são medidas preventivas indispensáveis para evitar falhas de sincronização do curso da prensa dobradeira JUGAO causadas por contaminação do sistema hidráulico.

Malfuncionamentos dos Encoders Lineares e Sistemas de Feedback

Feedback preciso em tempo real da posição do curso é a garantia central para o funcionamento normal do sistema de sincronização.

Desalinhamento ou Danos às Escalas Lineares

Se um codificador linear ficar solto, desalinhado ou sua superfície for contaminada com poeira e detritos, ele transmitirá sinais de posição imprecisos para o sistema de controle CNC. Este feedback incorreto faz com que o controlador sobrecorrija ou subcorrija a posição do curso, levando a erros de sincronização.

Ao solucionar problemas neste aspecto, os seguintes passos devem ser rigorosamente seguidos:

1. Inspecione a firmeza e integridade dos suportes de montagem do codificador

2. Limpe meticulosamente a superfície da régua linear para remover contaminantes

3. Verifique danos físicos como arranhões ou amassados no codificador e na régua

Substituir codificadores danificados frequentemente resolve imediatamente erros de sincronização do curso da prensa dobradeira JUGAO.

Interferência Elétrica nos Sinais de Feedback

Aterramento deficiente do sistema elétrico ou cabos de sinal danificados podem levar à transmissão instável de sinais de feedback. Esta interferência resulta nos seguintes fenômenos anormais:

• Movimento brusco repentino do curso durante o movimento

• Ativação de códigos de alarme relacionados à sincronização no controlador CNC

• Deriva gradual da posição real do êmbolo em relação à posição definida

A utilização de cabos de sinal blindados e a implementação de medidas de aterramento padrão são críticas para garantir a operação estável de sistemas de prensas dobradeiras CNC de alta precisão.

Problemas com a Estrutura Mecânica e Deformação do Chassi

Em alguns casos, as falhas de sincronização não são causadas por defeitos hidráulicos ou elétricos, mas por problemas com a estrutura mecânica da máquina.

Deformação do Chassi sob Cargas Elevadas

Se uma prensa dobradeira é frequentemente usada para trabalhos de dobra próximos à sua tonelagem máxima sem o ajuste adequado de coroamento, pode ocorrer deformação permanente da estrutura da máquina ao longo do tempo. Esta deformação afeta diretamente o paralelismo do movimento do êmbolo e, em última análise, leva a problemas óbvios de sincronização com o êmbolo da prensa dobradeira JUGAO.

Utilizar ferramentas de medição de alta precisão para verificar o estado de alinhamento da estrutura é uma forma eficaz de determinar se o estresse estrutural é a causa raiz do problema de sincronização.

Desgaste das Guias e do Martelo

O desgaste excessivo nos trilhos guia cria resistência mecânica desigual em ambos os lados do êmbolo. Este atrito desequilibrado perturba o movimento suave do êmbolo, resultando em instabilidade no sistema de sincronização.

A lubrificação de rotina dos trilhos guia e a inspeção regular das superfícies de contato deslizante entre o êmbolo e os trilhos guia são necessárias para evitar tais desequilíbrios mecânicos.

Problemas com Parâmetros CNC e Calibração

Em certos casos, a falha de sincronização não se deve a danos no hardware, mas à configuração incorreta dos parâmetros do sistema CNC.

Calibração Incorreta dos Eixos Y1/Y2

Se componentes da prensa dobradeira foram recentemente substituídos ou o controlador CNC foi atualizado, geralmente é necessária uma recalibração completa do sistema. Os principais passos de calibração incluem:

• Executar o procedimento de retorno ao ponto de referência para os eixos Y1 e Y2

• Realizar a calibração do paralelismo do êmbolo

• Configurar os parâmetros de compensação de coroamento

Dominar o método correto de calibrar uma prensa dobradeira CNC pode eliminar uma grande quantidade de alertas relacionados à sincronização na operação diária.

Configuração Incorreta de Parâmetros Pós-Manutenção

A modificação inadequada dos parâmetros do sistema CNC durante a manutenção pode alterar a velocidade de resposta ou a faixa de tolerância do sistema de controle de sincronização, levando a movimentos anormais do êmbolo.

É uma norma operacional fundamental fazer backup de todos os parâmetros originais antes de fazer quaisquer ajustes no sistema CNC e seguir estritamente as diretrizes operacionais do fabricante durante o processo de modificação de parâmetros.

Solução de Problemas Passo a Passo para Sincronização do Cabeçote da Pregadeira

Ao abordar problemas de sincronização do êmbolo da prensa dobradeira JUGAO, um processo de solução de problemas estruturado e sistemático é essencial para melhorar a eficiência e a precisão:

Passo 1: Verificar o Equilíbrio da Pressão Hidráulica

Medir a pressão hidráulica de ambos os cilindros Y1 e Y2 durante o processo real de dobra e comparar os dois conjuntos de dados. Ao mesmo tempo, verificar cuidadosamente sinais de vazamento interno de óleo no sistema hidráulico, como aumento anormal da temperatura do óleo ou quedas de pressão.

Passo 2: Inspecionar Codificadores Lineares e Harnesses de Fiação

Verificar a limpeza dos codificadores lineares e escalas lineares, verificar a integridade dos cabos de sinal quanto a quebras ou desgaste, e confirmar a qualidade da conexão de aterramento do sistema para eliminar fatores de interferência elétrica.

Passo 3: Verificar o Estado do Alinhamento Mecânico

Inspecionar a condição de lubrificação dos trilhos guia, verificar se há atrito anormal ou desgaste nas superfícies deslizantes, e usar ferramentas de medição de precisão para detectar qualquer deformação da estrutura da máquina ou desalinhamento do êmbolo.

Passo 4: Recalibrar o Sistema de Controle CNC

Realize uma calibração completa dos eixos Y1 e Y2 e verifique o movimento paralelo do martelo em múltiplas posições de curso para garantir que o desempenho de sincronização atenda aos requisitos de produção.

Seguir este processo de solução de problemas passo a passo pode evitar a substituição desnecessária de peças da máquina e minimizar o tempo de parada da produção causado por falhas nos equipamentos.

Perguntas Frequentes (FAQs)

Qual é a principal causa de mau funcionamento da Sincronização do Cabeçote da Pregadeira?

Com base na experiência prática no local, pressão hidráulica desequilibrada entre os dois cilindros e desalinhamento dos encoders lineares são as duas causas mais comuns de falha de sincronização do martelo da prensa dobradeira JUGAO.

A manutenção inadequada pode levar a problemas de Sincronização do Cabeçote da Pregadeira?

Absolutamente. Práticas de manutenção inadequadas, como uso de fluido hidráulico contaminado, chicotes de fiação soltos do sistema de feedback e falta de lubrificação regular das peças mecânicas, aumentam significativamente o risco de falhas de sincronização em prensas dobradeiras.

Como distinguir entre causas mecânicas e hidráulicas de problemas de sincronização?

Inicie o diagnóstico medindo a pressão hidráulica dos cilindros Y1 e Y2. Se os valores de pressão em ambos os lados estiverem estáveis e equilibrados, o próximo passo é inspecionar o desgaste mecânico (como desgaste dos trilhos-guia) e sinais de feedback anormais dos encoders.

A recalibração pode resolver todos os erros de sincronização?

Em muitos casos práticos, sim. A calibração adequada dos eixos Y1 e Y2 e o ajuste preciso dos parâmetros de sincronização do sistema CNC podem restaurar efetivamente o movimento paralelo estável do martelo. No entanto, se o problema for causado por danos graves ao hardware (como deformação da estrutura ou componentes quebrados do encoder), apenas a recalibração não resolve o problema.

Conclusão

A falha de sincronização dos martelos da prensa dobradeira JUGAO raramente é causada por um único fator; frequentemente é o resultado de uma combinação de problemas como desequilíbrio de pressão hidráulica, mau funcionamento dos encoders, desgaste mecânico ou calibração inadequada do sistema CNC. Da experiência prática de engenharia, a detecção precoce de sinais anormais e um processo estruturado e passo a passo de solução de problemas são a chave para restaurar rapidamente a precisão de dobra da prensa dobradeira.

Ao manter a limpeza do sistema hidráulico, proteger a integridade e precisão dos componentes de feedback, como encoders lineares, garantir a lubrificação regular das peças móveis mecânicas e realizar a calibração programada do sistema CNC, o risco de falhas de sincronização do martelo pode ser significativamente reduzido e a vida útil da prensa dobradeira pode ser estendida.

Se você encontrar problemas de sincronização persistentes e não resolvidos com sua prensa dobradeira, é recomendável entrar em contato com uma equipe de serviço técnico profissional para uma inspeção abrangente no local e uma calibração precisa. A manutenção oportuna e adequada do equipamento hoje pode evitar custosos tempos de parada de produção no futuro.
