Por que calibrar o fator K nos cálculos de dobra de chapa?

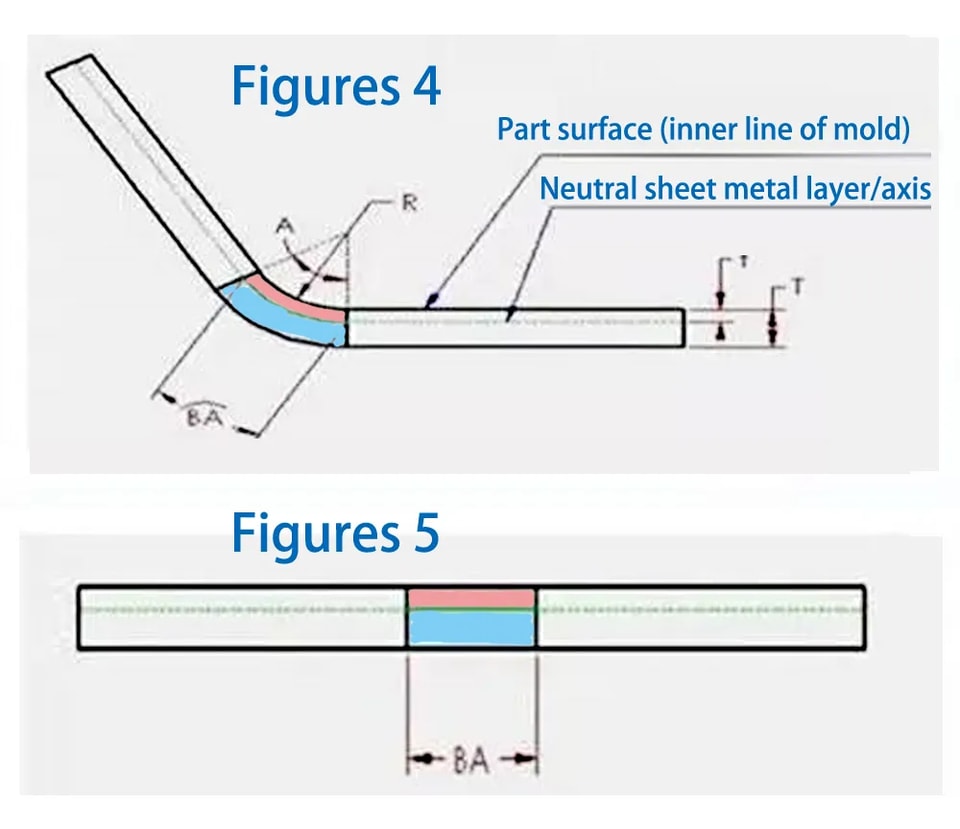

O fator K é um valor independente que descreve como uma chapa metálica se dobra/desdobra sob uma ampla gama de parâmetros geométricos. É também um valor independente usado para calcular a compensação de dobra (BA) em uma ampla variedade de condições, como espessura do material, raio de dobra/ângulo de dobra etc. As Figuras 4 e 5 oferecem uma compreensão mais aprofundada da definição detalhada do fator K.

Dentro da espessura do material de uma peça de chapa metálica, existe uma camada ou eixo neutro. Essa camada neutra, localizada na zona de dobra, não se estica nem se comprime. Esta é a única área da chapa metálica que não se deforma durante a dobra. Nas Figuras 4 e 5, isso é representado como a fronteira entre as áreas rosa e azul. Durante o processo de dobra, a área rosa se comprime, enquanto a área azul se estica. Se a camada neutra não se deforma, o comprimento do arco na camada neutra na zona de dobra é o mesmo tanto no estado dobrado quanto no estado plano. Portanto, BA (compensação de dobra) deve ser igual ao comprimento do arco na camada neutra da zona de dobra da peça de chapa metálica. Esse arco é representado em verde na Figura 4. A localização da camada neutra depende das propriedades específicas do material, como a ductilidade. Suponha que a camada neutra esteja localizada a uma distância “t” da superfície, ou seja, a profundidade t é medida da superfície da peça de chapa metálica para o interior da espessura da chapa. Portanto, o raio do arco da camada neutra pode ser expresso como (R + t). Usando essa expressão e o ângulo de dobra, o comprimento do arco da camada neutra (BA) pode ser expresso como:

  BA = Pi**(R+T)A/180

Para simplificar a definição da camada neutra da chapa metálica e torná-la aplicável a todas as espessuras de material, foi introduzido o conceito de fator K. A definição específica é: o fator K é a relação entre a espessura da camada neutra da chapa metálica e a espessura total do material da peça de chapa metálica, ou seja:

  K = t/T

Portanto, o valor de K estará sempre entre 0 e 1. Um fator K de 0,25 significa que a camada neutra está localizada a 25% da espessura do material da chapa da peça. Da mesma forma, se for 0,5, significa que a camada neutra está localizada a 50% da espessura total, e assim por diante. Combinando as duas equações acima, obtemos a seguinte equação (8):

  BA = Pi(R+K*T)A/180 (8)

Vários desses valores, como A, R e T, são determinados pela geometria real. Então, voltando à pergunta original, de onde vem o fator K? Mais uma vez, a resposta vem das mesmas fontes de sempre: fornecedores de material de chapa metálica, dados de teste, experiência, manuais e assim por diante. No entanto, em alguns casos, o valor fornecido pode não ser o K óbvio, nem pode estar totalmente expresso na forma da equação (8). Ainda assim, mesmo que a expressão não seja exatamente a mesma, sempre podemos encontrar uma conexão entre elas.

No processo de cálculo da dobra de chapas metálicas, costumamos ajustar o fator K. Então, por que precisamos ajustá-lo? Porque o valor de desconto de dobra não perpendicular no SW só pode ser calculado inserindo vários descontos, o que é muito trabalhoso. Para evitar o valor técnico de desconto de dobra não perpendicular, usa-se o fator K. Então, como orientar com precisão o fator K para diferentes espessuras de chapa? Isso exige ajuste. A análise a seguir mostra como fazer o ajuste:

  1.O primeiro passo é determinar o valor real que precisa ser descontado para diferentes espessuras de chapa. Por exemplo, o valor descontado pela operação de faca de 6 dobras para uma chapa de ferro com 1,5 mm de espessura é 2,5 mm.

  2.O segundo passo é ajustar o K no SW. Ao desenhar chapa metálica, defina uniformemente o R interno em 0,1 para ajuste. Como o valor de K é diferente para diferentes R internos, preste atenção a isso. Portanto, defina uniformemente o R interno em 0,1 para ajuste. Então algumas pessoas perguntam: depois do ajuste, se o R interno não for 0,1, isso ficará inútil? Nesse caso, se não for 0,1, você precisa alterá-lo para 0,1 e desdobrá-lo.

  3:No terceiro passo do ajuste, uma chapa de 10*10 com espessura de 1,5 é dobrada no SW com um R de 0,1 em um ângulo de 90 graus. O desconto de dobra é definido como 2,5, e o desdobramento resultante é 17,5 mm.

  4:O quarto passo é alterar o desconto de dobra para fator K. Primeiro defina o valor aproximado, por exemplo, 0,3. A forma desdobrada certamente não será 17,5. Depois tente novamente o valor de K até que seja 17,5. Dessa forma, o valor de K é ajustado para 0,23, o que é exatamente o suficiente para desdobrar para 17,5 mm.

  5.E assim por diante, você pode ajustar diferentes tabelas de estatísticas numéricas.
