Trocar as matrizes de uma curvadora de tubos pode parecer simples, mas uma instalação inadequada causa inúmeros problemas.

Na oficina de dobragem de tubos, a troca de matrizes é uma tarefa quase diária; sempre que o produto muda ou o diâmetro do tubo é alterado, as ferramentas devem ser substituídas em conformidade. Muitos operadores consideram esta uma tarefa rotineira que poderiam executar de olhos fechados. No entanto, testemunhei inúmeros problemas de qualidade—como enrugamento, achatamento, fixação inadequada e ângulos de dobragem inconsistentes—resultantes da instalação incorreta das matrizes. Após a resolução do problema, verificamos frequentemente que os programas e parâmetros estão corretos, apenas para descobrir que a matriz estava desalinhada ou não estava devidamente bloqueada no lugar.

A troca de matrizes é muito mais do que simplesmente substituir a antiga pela nova; afeta diretamente a qualidade da dobragem, a vida útil das ferramentas e a estabilidade da máquina. Uma instalação correta garante uma produção em série sem problemas, enquanto uma instalação incorreta torna praticamente impossível produzir peças em conformidade, por mais tempo que se dedique aos ajustes.

Diferentes trabalhos de dobragem de tubos exigem diferentes combinações de ferramentas.

Mesmo que dois tubos sejam fabricados com o mesmo material, as diferenças no diâmetro, na espessura da parede, no raio de dobragem ou no formato do produto exigem configurações de ferramentas completamente diferentes. A seleção das ferramentas corretas garante que a máquina possa guiar e apoiar o tubo de forma fiável, resultando em ângulos de dobragem consistentes e evitando que as ferramentas e o tubo sejam submetidos a tensões excessivas.

Por outro lado, ferramentas incompatíveis ou instaladas incorretamente podem causar problemas que vão desde uma qualidade de dobragem deficiente e elevadas taxas de sucata até ao desgaste prematuro das ferramentas e à paragem da máquina. Do ponto de vista da gestão da produção, trocas eficientes de ferramentas são essenciais para maximizar a utilização do equipamento e manter uma qualidade consistente dos produtos.

Em primeiro lugar, familiarize-se com as ferramentas da máquina de dobragem de tubos.

Antes de iniciar uma troca, é necessário compreender a função de cada ferramenta.

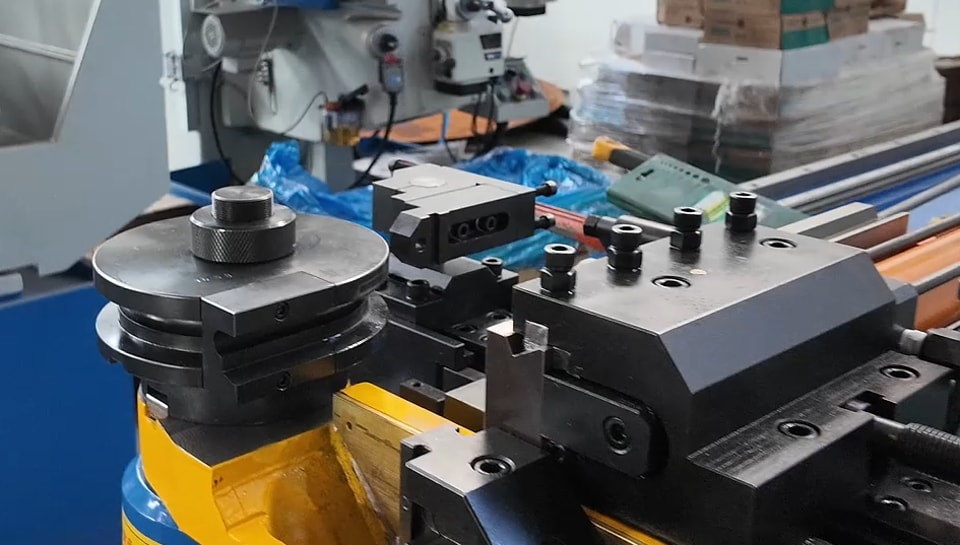

A matriz de dobragem é a principal ferramenta de conformação e determina o raio de dobragem. Montada no braço de dobragem, roda juntamente com o braço durante o processo de dobragem. Ao selecionar uma matriz de dobragem, as suas dimensões devem corresponder ao diâmetro do tubo e ao raio de dobragem pretendido.

A matriz de aperto é responsável por segurar firmemente o tubo contra a matriz de dobragem durante o ciclo de dobragem. Uma força de aperto estável evita que o tubo deslize e garante a precisão do posicionamento.

A matriz de pressão apoia a secção reta do tubo e controla o fluxo do material. O ajuste correto da matriz de pressão resulta numa deformação mais suave e reduz o risco de enrugamento ou achatamento excessivo.

Matrizes antienrugamento e mandris—embora não sejam padrão em todas as máquinas—são frequentemente necessárias para tubos de parede fina ou dobragens de pequeno raio. A matriz antienrugamento evita a formação de rugas no raio interior, enquanto o mandril apoia o tubo pelo interior para minimizar o seu colapso.

Como selecionar as ferramentas corretas? Este não é um passo adicional no processo de troca, mas uma parte integrante do mesmo.

Os operadores experientes encaram a seleção das ferramentas como parte do processo de troca, e não como uma tarefa separada e isolada. Antes da instalação, confirme as seguintes especificações: diâmetro exterior do tubo, espessura da parede, raio de dobragem necessário, tipo de material e requisitos de produção.

Por exemplo, um tubo de aço inoxidável de parede fina e um tubo de aço-carbono com o mesmo diâmetro podem exigir configurações de ferramentas completamente diferentes. Mesmo que o programa esteja perfeitamente elaborado, a escolha de ferramentas inadequadas continuará a resultar numa dobragem defeituosa.

Pare a máquina antes de iniciar o trabalho.

A máquina deve estar num estado seguro antes da troca de ferramentas. Conclua o ciclo de dobragem atual, mova os eixos para uma posição segura, reúna as ferramentas de substituição necessárias, confirme as especificações, coloque o equipamento de proteção individual (EPI) e assegure-se de que existe espaço de trabalho suficiente em redor da máquina.

Um lembrete importante: as estruturas das matrizes, os mecanismos de bloqueio e os métodos de ajuste variam entre máquinas de dobragem de tubos de diferentes fabricantes. Os passos abaixo servem apenas como orientação geral; ao efetuar a troca de ferramentas, siga sempre o manual do seu equipamento específico ou consulte diretamente o apoio técnico do fabricante.

Uma preparação minuciosa pode poupar bastante tempo durante a troca de matrizes.

Antes de remover a matriz antiga, inspecione a nova para verificar se apresenta mossas, riscos ou desgaste excessivo. Em seguida, limpe cuidadosamente todas as superfícies de montagem—removendo aparas metálicas, pó, ferrugem e lubrificante residual.

Estes detalhes aparentemente insignificantes podem impedir que a matriz assente corretamente, provocando erros de alinhamento que comprometem diretamente a qualidade do tubo dobrado. Os técnicos experientes dedicam tempo adicional à limpeza e inspeção destas superfícies, sabendo que um posicionamento preciso depende de áreas de contacto limpas.

Ao manusear matrizes pesadas, utilize equipamentos de elevação adequados para garantir a sua segurança e proteger as superfícies de precisão das matrizes.

Eis o processo passo a passo para trocar as ferramentas:

Passo 1: Remova as ferramentas antigas. Liberte o mecanismo de bloqueio de acordo com o design da máquina e retire cuidadosamente as ferramentas instaladas. Durante a remoção, evite bater com as ferramentas ou arrastá-las sobre superfícies de precisão; qualquer dano nessas áreas pode reduzir a vida útil da ferramenta e comprometer a precisão durante a instalação seguinte.

Passo 2: Limpe e inspecione a área de montagem. Depois de remover as ferramentas antigas, limpe cuidadosamente as superfícies de montagem e verifique se existem danos ou desgaste anormal. Este passo simples garante que as novas ferramentas assentem corretamente, evitando erros de posicionamento inesperados.

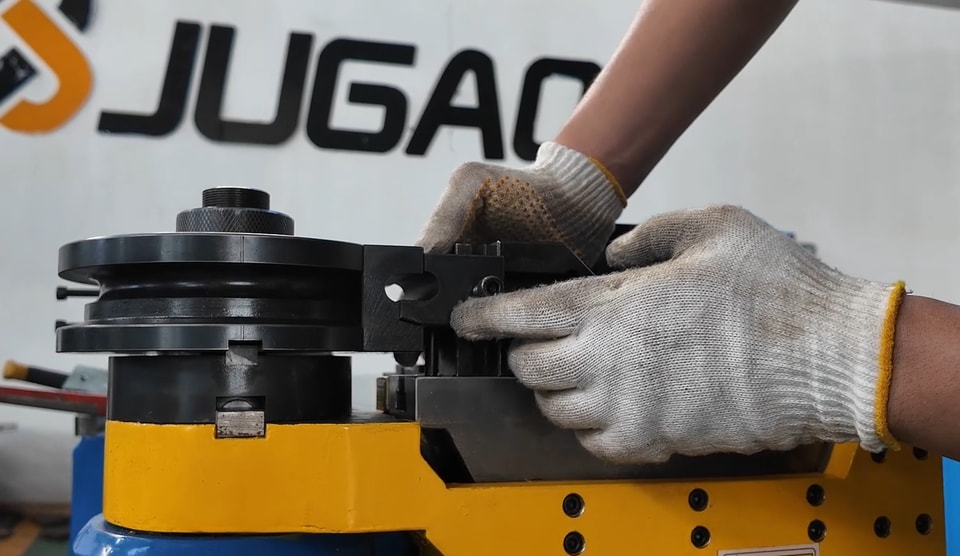

Passo 3: Instale a nova matriz de dobragem. Monte-a de acordo com o diâmetro do tubo e o raio de dobragem necessários. Antes de apertar, confirme que a matriz está corretamente assente na superfície de montagem e que não existem resíduos por baixo.

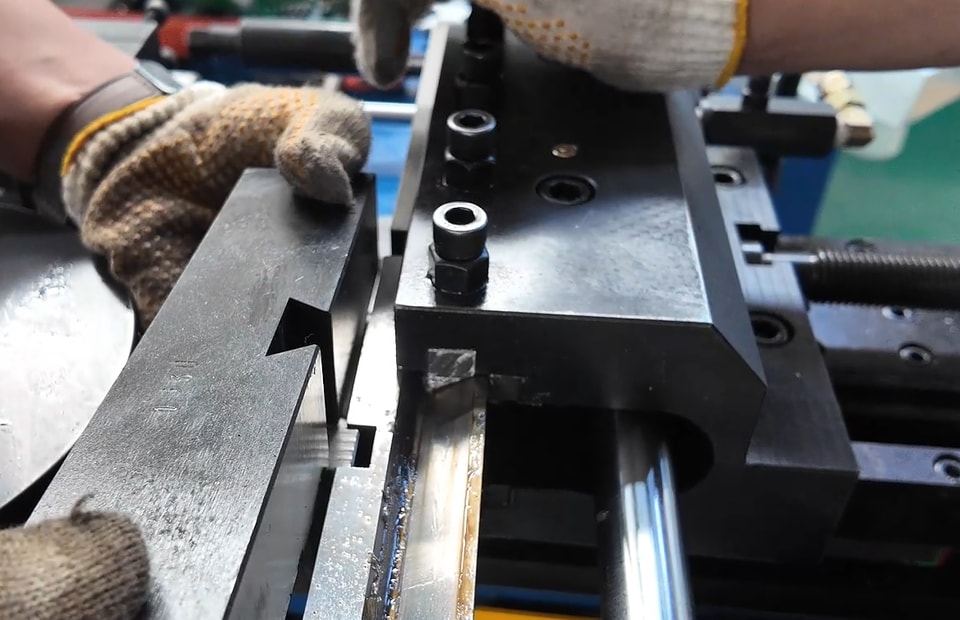

Passo 4: Instale a matriz de aperto e a matriz de pressão. Estas devem permanecer corretamente alinhadas com a matriz de dobragem. O posicionamento preciso é essencial, uma vez que trabalham em conjunto durante o processo de dobragem. O desalinhamento reduz a estabilidade do aperto e afeta a qualidade final da dobragem.

Passo 5: Instale as restantes ferramentas conforme necessário. Se o processo exigir uma matriz antienrugamento ou um mandril, instale-os e ajuste-os de acordo com as especificações da peça. Diferentes aplicações podem exigir definições específicas de folga, pelo que é necessário efetuar um ajuste cuidadoso.

Passo 6: Aperte e verifique. Aperte todos os elementos de fixação e confirme que todos os componentes das ferramentas estão corretamente instalados antes de ligar a máquina. Uma inspeção visual final nesta fase pode evitar muitos problemas desnecessários durante a produção.

Após trocar as ferramentas, efetue uma dobragem de teste antes de avançar para a produção em série.

A troca das ferramentas não significa que a produção possa começar imediatamente. Os operadores experientes efetuam uma ou mais dobragens de teste antes de iniciar a produção contínua. Este processo de verificação confirma que as novas ferramentas estão corretamente instaladas e alinhadas e que os movimentos da máquina correspondem ao esperado.

Durante a dobragem de teste, preste atenção aos seguintes aspetos: ângulo de dobragem, raio de dobragem, qualidade da superfície e eventuais sinais de achatamento, enrugamento ou aperto instável no tubo.

Se surgirem problemas, verifique o alinhamento e a qualidade da instalação das ferramentas antes de ajustar os parâmetros da máquina. Frequentemente, são pequenos erros de posicionamento introduzidos durante a troca de ferramentas que estão na origem dos defeitos de dobragem.

Erros comuns durante a troca de matrizes

Instalar uma matriz com especificações incorretas; não limpar as superfícies de montagem; apertar os parafusos de forma desigual; ignorar o alinhamento da matriz; e não realizar dobras de teste antes da produção.

Embora esses erros possam parecer insignificantes, eles podem causar ajustes repetidos, desperdício de material ou paradas inesperadas. A implementação de procedimentos operacionais padronizados pode minimizar esses riscos.

As máquinas variam; não siga os tutoriais cegamente.

A estrutura das matrizes e os procedimentos de substituição das curvadoras de tubos diferem conforme o fabricante e o modelo. Portanto, os processos de troca de matrizes mostrados em vídeos ou descritos em tutoriais gerais devem servir apenas como referências técnicas.

Sempre opere o equipamento de acordo com o manual, verifique os procedimentos com a equipe técnica, confirme a compatibilidade da máquina antes de realizar ajustes e não altere as configurações da máquina sem autorização. Isso garante a segurança e evita uma manutenção inadequada causada por diferenças no projeto das máquinas.

A manutenção preventiva adequada pode reduzir a frequência de troca das matrizes.

A manutenção adequada prolonga a vida útil das matrizes e minimiza a necessidade de trocas. As práticas incluem limpar a matriz após cada turno, aplicar inibidor de ferrugem durante o armazenamento, inspecionar regularmente quanto ao desgaste, lubrificar as superfícies de contato móveis conforme necessário, armazenar separadamente os diferentes conjuntos de matrizes e verificar os elementos de fixação antes do início da produção.

Esses hábitos ajudam a manter a precisão da dobra e, ao mesmo tempo, reduzem os custos operacionais a longo prazo.
